乡村道路施工组织设计四川质量控制图.doc

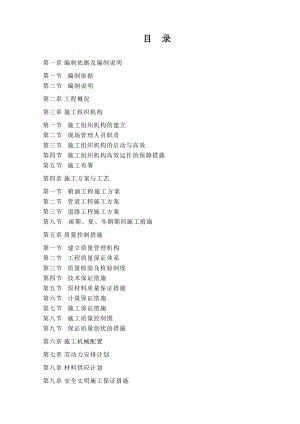

目 录第一章编制依据及编制说明第一节 编制依据第二节 编制说明第二章工程概况第三章施工组织机构第一节 施工组织机构的建立第二节 现场管理人员职责第三节 施工组织机构的启动与高效第四节 施工组织机构高效运作的保障措施第五节 施工布署第四章施工方案与工艺第一节 箱涵工程施工方案第二节 管道工程施工方案第三节 道路工程施工方案第八节 雨期、夏、冬期期间施工措施第五章质量控制措施第一节 建立质量管理机构第二节 工程质量保证体系第三节 质量检验及检验制度第四节 技术保证措施第五节 原材料质量保证措施第六节 计量保证措施第七节 施工保证措施第八节 施工质量控制图第九节 保证质量创优的措施第六章施工机械配置第七章劳动力安排计划第八章材料供应计划第九章安全文明施工保证措施第一节 安全保证体系第二节 安全管理措施第三节 文明施工机构体系第四节 文明施工现场管理措施第五节 环保控制措施第十章施工进度计划及工期保证措施第一节 施工进度计划安排第二节 工期保证措施第十一章 施工总平面布置第十二章 综合施工管理第一节 针对本项工程特点提出的合理化建议第二节 施工协调管理第三节 建立质量回访维修制度第十三章 附表附表一 拟投入本标段的主要施工设备表附表二 拟配备本标段的试验和检测仪器设备表附表三 劳动力计划表附表四 计划开、竣工日期和施工进度横道图附表五 施工总平面图附表六 临时用地表第一章 编制依据及编制说明第一节 编 制 依 据1、国家现行施工规范及验收标准、地方标准、规程、标准图集以及省市关于建筑施工管理等方面的有关情况；2、我公司目前的技术力量及机械设备装备情况；3、现场踏勘情况和投标答疑回复；4、某某县某某坝新村道路（南二路西段）建设工程的图纸及清单相关内容。5、某某县某某坝新村道路（南二路西段）建设工程的招标文件的要求和规定。第二节 编 制 说 明认真学习领会招标文书的基础上，我公司领导与工程技术人员深入现场，根据施工招标施工图现场实际情况，结合我公司的施工技术力量、机具配套能力，公司特点等条件，认真组织好施工队伍，合理安排、建立完整的质量、安全保障体系加强工程质量监控，按进度计划作好全面规划、统筹安排。抓好施工计划协调，组织好均衡施工，保证施工生产的均衡性、连续性，确保工程进度，切实加强施工现场总平面管理工作，实现安全生产，文明施工。第二章 工 程 概 况一、概况1、建设地点：某某县大于镇白土坝。2、建设规模：本次施工招标共分一个标段，桩号K0+120K1+040，建沥青道路长920M*宽40M（包括沥青面层、水稳定碎石基层、连砂石垫层、雨污水管道敷设、人行道基础以及宽6米、深5米-7米的排洪通道等）最终以工程量清单为准。3、计划工期：300日历天，计划开工日期：2010年9月30日，计划竣工日期：2011年7月28日，具体开工时间以甲方通知为准。4、招标范围：施工图范围内及本次工程量清单表中所包含的项目全部内容（具体详见工程量清单）。5、资金来源：建设资金来自灾后资金及公司自筹，项目出资比例为40%60%。6、质量要求：验收一次性合格。第三章 施工组织机构第一节 施工组织机构的建立我公司针对此工程严格实行“项目法”施工，由公司优秀的项目经理组建的项目经理部来负责此工程的具体施工管理。同时向业主承诺：针对此工程项目，我公司推选的项目班子一律持证上岗、持证施工，并且该项目经理部仅负责此项工程。实行项目经理责任制，项目经理将对质量、工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。该项目经理部采用老、中、青相结合的方式，把老同志的丰富经验、中年同志的稳重干练、年轻同志的开拓进取精神有机结合，形成强有力的项目班子。其项目部主要人员均来自施工生产管理第一线的骨干力量，年富力强、精力充沛，而且个人素质高，专业技术水平强。第二节 现场管理人员职责一、总部与现场管理部门之间的关系详述公司总部与现场管理部门之间的关系是直接隶属管辖，公司实行项目管理法，实行项目责任制，即责、权、利项目负责制，公司各职能部门直接管辖监督项目部，但项目部的各职责权限人员既对项目经理负责并受其管理领导，又对公司各职能部门负责并接受其监督、领导。项目经理是公司指定的项目即全体授全委托责任人，行使其公司赋予的全部责、权、利，并由公司直接领导，公司有权撤换其不能履行合同职责的不称职项目经理，也可撤换其项目部不称职的专业人员。同时项目经理也具有撤消不称职的专业人员的权限。二、现场管理人员职责1、项目经理（1）代表企业实施施工项目管理。贯彻执行国家法律、法规、方针、政策和强制性标准，执行企业的管理制度，维护企业的合法权益。（2）履行“项目管理目标责任书”规定的任务。（3）组织编制项目管理实施规划。（4）对进入现场的生产要素进行优化配置和动态管理。（5）建立质量管理体系和安全管理体系并组织实施。（6）在授权范围内负责与企业管理层、劳务作业层、各协作单位、发包人、分包人和监理工程师等的协调，解决项目中出现的问题。（7）按“项目管理目标责任书”处理项目经理部与国家、企业、分包单位以及职工之间的利益分配。（8）进行现场文明施工管理，发现和处理突发事件。（9）参与工程竣工验收，准备结算资料和分析总结，接受审计。（10）处理项目经理部的善后工作。（11）协助企业进行项目的检查、鉴定和评奖申报。（12）全面负责工程项目的施工管理（13）安装工程质量责任人（14）在项目经理安排下协调进行工程管理（15）提供后勤生活保障。2、技术负责人（1）贯彻执行国家技术政策和法规，施工验收规范以及上级有关施工技术管理规定。组织制定本工程项目的质量措施表。（2）负责编制施工组织设计，重要技术方案重大安全措施，并根据实际进行动态跟踪管理的调整，并对其工作质量负责。（3）全面负责本项目的技术工作，承担领导责任，代表项目与设计单位、建设单位等其他单位进行技术工作洽商，会谈和签署纪要。（4）组织解决在此施工中的技术难题，处理施工中发生的质量事故和技术误引起的安全事故。（5）组织技术革新项目实施和开展工作合理化建设活动。 3、施工负责人（1）熟悉工程结构特点和施工要求，严格按设计图纸、施工方案、施工规范、操作规程、施工组织设计、技术措施、流水网络控制计划进行施工，通过通俗易懂的条文，认真向班组进行技术质量、安全交底，随时检查督促。（2）严格按程序施工，组织均衡生产，做到文明施工，标准化施工。（3）认真填写施工日志，积极支持质量专检人员、质管员的工作，按规定做好整个施工过程中的质量原始记录。（4）负责组织隐蔽工程的检查验收工作，经认定符合要求的方可办理签证和进行下道工序施工。（5）严格按我公司的技术管理、计量检测管理和试验管理制度，作好施工过程的质量控制，保证工程质量。 （6）严格控制原材料、半成品的质量，确保工序质量，做到不合格的原材料坚决不用。（7）协助项目经理组织本工程有关人员学习和推广新工艺、新技术。4、专业工长（1）负责排水管道和道路工程施工，负责各工种的管理、工程进度和质量。（2）负责挖填土方，钢筋工程，混凝土工程，砌体工程，安装工程等的管理、工程进度和质量。 （3）负责预制混凝土构件的预制和安装施工。（4）负责各工种的管理、工程进度和质量。（5）负测量放线、定位抄平工作。（6）负责水电施工管理。5、内业技术员（1）认真执行上级颁布的技术规范、规程和规定，遵守公司技术管理制制度，在此责任工程师的指导下，落实工程质量保证措施，具体负责本工程的技质量工作。（2）认真熟悉图纸及其说明，参加图纸会审，负责收集管理各种技术资料。（3）协助有关人员做好原始记录和台帐，做好单位工程技术档案和各种技术经济资料的收集汇总，及时办理签证。（4）负责按规定编制仪器设备的周期检定表和检定计划，确保仪器正确使用。（5）保证在用计量器具的帐物卡统一。（6）按规定要求出具测量报告，并对报告的数据负责。（7）做好计量的量值传递和在和计量器具的周期检定、修理工作，做好记录。（8）做好计量器具的周检率、周检合格率和抽检情况的数据统计工作，并定期上报。（9）负责微机管理、各种施工技术资料的汇总，整理建档和各种技术数据的分析工作，做到现场管理标准化、规范化。6、质检员（1）认真执行现行国家有关检验和试验标准、规范和规程，根据验收规范，操作规程、质量标准、设计要求从工程开工到竣工验收和各个环节进行严格的检查和监督，确保工程质量。（2）参加图纸会审、技术质量安全交底，质量评定和隐蔽工程验收，对不符合质量要求的工程有权停工。（3）参加并督促有关部门按照“三不放过”原则对质量事故进行处理，对造成质量事故的责任人，有权提请有关部门追究经济责任。（4）协助现场工长搞好自检、互检，经常分析工程质量现状，随时掌握班组操作质量和单项工程质量动态。（5）收集整理分项工程和各工种操作质量原始记录，近期定时币级报告，蓬立质量档案，按时填报质量报表。 7、安全员落实各项安全生产措施，工程安全生产监督、检查。环保、消防、现场的防火、防盗及标化管理。8、材料员（1）对建筑材料收、发、管、用的工作质量直接负责。（2）认真核对材质证明，按材料管理制度做好进场材料验收工作，并建。健全收、发台帐，对计量器具加强管理。（3）大宗建材，严格按施工总平面图布置分类，分级堆放整齐，保证现场文明施工。（4）对质量不合格的材料和构件、配件一律不准发放使用。 （5）对材质不明，超过有效期的材料要及时取样送交试验室检测、鉴定。按实际材料质量情况使用。9、统计劳资员负责工程进度统计，负责劳动力安排，负责考核等工作。10、财会员负责工程款拔付，发放职工工资。11、机械员负责机械管理工作。12、造价员负责工程预结算工作。13、试验员负责工程各种材料，混凝土、砂浆等试验工作。14、各施工作业班组（1）完成项目部下达的生产任务。（2）配合项目经理部的规划和管理工作。（3）负责各分项工程的施工与自检、互检，对工程质量负直接责任。（4）执行项目经理部制定的质量、成本进度、安全等项措施。第三节 施工组织机构的启动与高效1、根据本工程各方面情况及特点，有针对性的组建项目班子，并且人选一旦经过甲、乙双方确认，全班人选将处于启动状态，未进场之前可根据设计要求积极为本工程做好开工前的准备工作（材料、机械、技术等准备工作与策划工作），并且以无条件满足本工程需要为前题，未经业主同意中途变换人选，我公司愿意接受建设单位的处罚。2、根据项目经理部的工作实际，具体明确每个项目管理人员的责、权、利，使全体管理人员有条不紊、忙而有绪地开展工作，从而较大幅度提高项目经理的工作效率，有效促进管理整体实力的强化，使项目经理部管理的工作效率，使项目经理部管理体系有更多的精力和时间来分析运筹各种复杂的管理局面，做到项目整体下活一盘棋，充分发挥每个棋子的作用，并且决策有的放矢，成竹在胸，不打无把握之仗，无准备之仗。3、以已制定的各项目管理制度来指导、督促、规范每个管理人员的工作质量、效率。变“人管理人”“人盯人”为“制度管理人”，做到项目管理“有章可循，执法必严、违章必纠”，这样形成军令如山，赏罚分明的先进管理模式。4、我公司项目管理向来将工程的社会效益重于经济效益，将项目职业道德作为专项考核制度，并在项目管理中大力提倡和推广，我们将一如既往地实行这一制度，以赢得客户的信任及市场的回报。具体做法是把项目施工职业道德的具体含义，标准分解落实到项目每个管理人员和操作人头上并与他们的收入挂勾，形成了自觉抵制施工质量和材料质量上的以次充好、偷工减料、弄虚作假等不良行为的企业文化，施工质量做到业主与监理是否在场都一个样，让业主和用户放心享受精品工程的高品质使用价值。第四节 施工组织机构高效运作的保障措施1、组织强有力的项目班子，选派思想好、业务精、能力强、善合作、服务好的管理人员进入项目管理班子。2、建立健全项目经理、工长、内业、材料、机械、劳资等岗位责任制，由工程领导小组定期对各专业进行考核。3、强化激励与约束机制，制定业绩评比，奖罚办法，定时组织项目经理部管理人员人会议，检查工作质量。4、建立工程领导小组现场办公制，每半月召开一次现场办公会，重点帮助解决项目的资金、质量、进度等难题，以确保资金为前提，带动项目各项工作的高效运转。5、每天下午召开由项目经理主持的班后碰头会，对次日的工作进行协调安排。6、质安、动力等部门及监理公司驻现场代表；项目部主要管理人员及班组负责人参加，例会重点解决质量、进度、施工技术等难点。明确各项问题的解决办法及时间，并形成会议纪要。7、用工管理，选派组织能力强，技术水平高，能打硬仗的作业队伍，树立连续作战的精神，确保工期的按时和提前完成。第五节 施工布署一、指导方针该工程施工质量、施工进度对业主、承建人都具有重要的现实意义，因此，我公司对本工程的施工指导方针如下：1、我公司将对业主履行以科学管理创时代精品是企业永恒的主题，以优质服务让顾客满意是我们庄严的承诺的质量方针。2、我公司愿用自身特有的各种优势，如用建造过类似工程所积累的施工经验，先进技术为业主降低工程造价，本着企业的承受能力，最大限度的为业主提供优惠承诺。本工程的经营宗旨是“保本、微利、求发展”。3、以科学、求实、严格的施工管理，敢为人先的创业精神和热忱周到的配合服务，感动上帝而赢得业主的信任。我公司全体员工深信：“今天的质量和服务，就是明天的市场”。二、组织部署1、项目部以施工道路路基、路面施工为主要分部，配合施工。2、整体工程分土基施工工期，路基和路面施工工期。按分部控制工期，通过平衡协调和调度，确保按计划工期组织施工。三、质量及工期目标1、质量目标我公司的施工宗旨是：“用我们的技术、经验和承诺雕塑时代精品。”针对该工程的重要性及影响力，我公司针对工程的具体情况对工程实行目标管理，本工程施工质量目标：验收一次性合格。为此，我公司各级领导和有关职能部门及项目经理部全体人员将对本工程质量高度重视，在总结类似工程施工经验之上，继续坚持“质量第一、信誉至上”的原则，运用科学的管理方法，制定严格的质量控制措施，大力采用新技术、新工艺和新材料，做到精心组织、精心施工，将本工程建成创优工程，让业主满意。2、工期目标本工程计划总工期目标：300日历天计划开工日期：2010年9月30日计划竣工日期：2011年7月28日3、文明施工目标严格按照川建委（2003）126号文件文明施工十二条标准施工。规范科学的布置施工现场，达到施工不扰民，争创成都市“十佳文明工地”。四、主要技术经济指标1、工期指标采用先进的网络进度计划，微机跟踪管理工程进度，从而达到各分部分项工期控制点要求，计划在300日历天内完成业主要求的整个施工任务。2、质量指标采用全面质量管理方法对施工质量进行系统控制，严格执行ISO9001标准进行管理，全方位加强管理工作，保证工程质量，对暴露出的质量薄弱环节按PDCA循环(见下图)的系统控制方法，进行重点控制。注：P计划阶段；D实施阶段；C检查阶段；A处理阶段。分部分项工程优良率必须在95%以上，中间验收合格率100%，并实行工程质量奖罚制度。3、安全指标严格执行施工安全生产责任制，按照建设部“一标三规范”施工和成都“五无”标准无死亡、无重伤、无火灾、无中毒、无倒塌来精心施工。随时加强安全生产教育，积极做好危险区域、危险工种的安全防护工作，做到无工伤死亡事故，年度轻伤频率控制在3左右。4、机械设备完好率和利用率积极做好现场机械设备的维护、维修和保养工作，保证机械设备良好的工作状态，并充分利用时间和空间，提高机械化施工程度，机械设备完好率达到95%，利用率达到75%。五、材料、机具、设备供应保证措施（一）材料方面1、各阶段施工半月前，现场材料组，尤其是采购人员需与甲方一起落实好厂家货源，采用“货比三家”一比质、比价、比服务的原则进行动作，特别是水泥等一律按招标文件规定：水泥采用区内大厂，确保工程质量。一旦出现短缺，应立即另找第二家或第三家，如还有困难时可与公司物资供应分公司联系，启动多年来形成的多渠道物资供应网络。2、砂、石等地材受季节性变化经常影响正常施工，根据砂石供应优势，做好地材储备，以免洪水季节受地材影响，做好地材需要时间与数量，项目应在地材丰产期内根据施工需用数量，尽可能储备多一些，以便顺利渡过地材低产期。3、现场材料、半成品的贮备量应比实际需用量多一些。（二）机具、设备方面1、施工阶段的机具，根据所提需用量计划，再附加一定的备用量。2、施工大型设备如砼泵、搅拌机等，需配备足够的易损零部件或总成件。3、现场设置施工机具设备，管、用、养、修专人负责及抢修。第四章 施工方案与工艺第一节 箱涵工程施工方案 施工工艺要求1、坑底高程允许偏差：土质基坑为±5cm，石质基础+5cm， -20cm。2、基础施工偏差：边缘距设计中线不大于5cm，基础顶面高程误差0，-20mm。3、砌体砌筑正确，砂浆饱满，表面平顺，灰缝宽窄一致。沉降缝垂直整齐不交错，外形美观。4、砼圬工不修、不补、不装饰、面平光洁，颜色一致，帽石要一次浇注成形，棱角分明，禁止抹砂浆面二张皮工艺。5、砌体边线距设计中心线尺寸允许误差：±20mm。6、孔径允许偏差：±15mm；基础、墙顶、拱座顶面高程允许偏差：±10mm。7、钢筋砼盖板长度允许偏差：0，-8mm；厚度：+8mm，-4mm；对角线差4mm。 施工方法1、施工准备箱涵施工前应先核对平面位置、涵长、出入口标高，地形、地貌、水文和地质资料。检查主要施工机械、人员到位情况。做好入口排水系统和导流设施，保证基坑开挖时或砌筑基础时，地表水不流入基坑。平整场地，布置各种原材料的堆放地，确保各种原材料分类堆码，放置。工地临时水泥库、工棚等设施建设完善。施工用水采用饮用水，经水质化验合格，可满足施工需用。施工现场配备20KW发电机一台，可满足施工需用。2、沟槽、基坑开挖沟槽、基坑开挖前先测定基坑中心线、方向和高程。涵洞沟槽、基坑开挖坑壁坡度按1：11：0.25放坡，根据地面标高用白灰洒出基坑开挖边线。沟槽、基坑采用挖掘机开挖配合人工清基，沟槽、基坑底面按基础平面尺寸每边放宽不小于50cm，如沟槽内有地下水出入时，应满足四周排水沟和汇水井的设置需要，每边放宽不宜小于80cm。用挖掘机进行沟槽、基坑开挖，预留20cm挖至基底标高。挖掘机开挖完毕后，测量班即进行基底高程及中线测量放样检查，桩位用方桩小钉，水泥砂浆固桩，之后人工清理沟槽、基坑底虚碴及淤泥。人工清基完毕后，通知工地计试中心和监理工程师进行基底承载力检测。3、路基碾压路基要满足承载力，需要进行碾压。碾压时应按设计尺寸将软弱土挖尽，将基本土层夯实。再分层夯填，每层铺填厚度2030cm，用自重YZ18G自行式振动压路机压45遍。夯实的密度应达到最佳密度的90%5%，如所填筑的砂太干，应洒水使其达到最佳含水量。如基坑为有排水作业的水稳性土质基坑，可在填筑数层后放水淹没，然后抽干夯实，以提高夯实质量，加快进度。压实度检测采用K30荷载仪或核子密度仪。4、涵身混凝土施工 测量放样基础砌筑完成后，测量班即进行基顶高程及中线检查测量放样，测量点用红油漆作点于涵洞流水面上。 模板施工 根据测量点以涵洞轴线为中心线，每边加宽5mm，进行涵身砼立模施工，模板立好之后，测量班进行模板中线及标高检查。 涵洞边墙墙面采用竹胶板做模板，竹胶板厚1.51.8cm，墙背采用组合钢模板做模板。 支撑系统采用方木立柱及方木支撑，方木断面尺寸15×15cm2。方木支柱间距为11.5m，将钢模板或带横撑的竹胶板安装在支柱内侧。支柱及支撑架设必须牢靠，使其在灌筑过程中不发生移动或局部变形，支撑必须置于可靠的基底之上。当支撑位于土质基坑的坑壁上时，应在支撑底部设木板垫板。 按设计要求进行橡胶止水带的加工和预埋，预埋进行固定和测量。 涵洞砼施工 箱涵（侧墙、拱肋砼C25；底板C30）砼、沟、涵、渠砼采用防水砼（特细砂）灌注施工连续灌注到顶，不设施工接缝。砼采用自动计量、搅拌站统一拌制，砼输送车运输。 浇注前应做好准备工作，并对模板进行检查。 浇注时应按有关规定要求对称、均匀、分层地进行。 砼的捣固采用插入式振动棒，要固定专人负责，保证砼振捣密实，既不能振捣不足，也不能振捣过量。 砼的养生 为确保砼的后期强度，砼应及时养生。 养生的开始时间和终止时间应符合有关规范的规定。 养生时，应布置必要的设备，对其表面按要求定时洒水。 对于野外的构筑物应用塑料布覆盖严格养护，塑料布内应具有凝结水，并经常检查。 拆模 拆模必须按规定进行，精心操作，严格程序，不得使砼受损伤，缺棱角、留痕迹。模板的拆模时间按试验数据控制。 严禁在砼圬工表面涂、刷、抹。 沉降缝施工涵身沉降缝缝宽3cm，砼施工前用沥青浸制木板或白色硬塑料泡沫设置。涵洞施工完毕后，按照设计标准将应凿除部分凿除，填塞沥青浸制麻筋或M10水泥砂浆。5、顶板现浇施工 支架：顶板模板采用钢管支架或圆木立柱做支架。支架之间用横撑连接成整体，保证灌注砼时支撑牢固，不跑模、不变形。 模板：模板采用小型组合钢模做底模，宝丽板做面模。底模与支架之间设方木横撑，并设契形支垫，使底模平整，宝丽板板缝采用透明胶带粘贴。并预埋橡胶止水带。 钢筋工地设置专门的钢筋堆放场地，并设防潮覆盖装置。钢筋加工用专门的钢筋加工床。钢筋工必须是有工作经验的专业工人。工地对运进的钢筋每批必须检验，每批钢筋应由同一牌号、同一炉罐、同一规格、同一交货状态组成，并不得大于60T。钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除干净。钢筋的弯制和末端的弯钩符合设计要求。钢筋宜在常温状态下加工，不宜加热。 砼 盖板采用C30砼灌注施工。砼采用电子计量、搅拌站统一拌制，砼输送车运输。 浇注前应做好准备工作，并对模板和钢筋进行检查。 砼灌注时采用插入式振捣器振捣，应符合下列规定： 插入式振捣器的移动间距不宜大于振捣器作用半径的1.5倍。振动棒振捣时不得碰撞模板和钢筋。每一振点的振捣延续时间为2030s，以混凝土不再沉落，不出现气泡，表面呈现浮浆为度。 为确保砼的后期强度，砼应及时养生。养生的开始时间和终止时间应符合有关规范的规定。养生时，应布置必要的设备，对其表面按要求定时洒水。应用塑料布覆盖严格养护，塑料布内应具有凝结水，并经常检查。 拆模必须按规定进行，精心操作，严格程序，不得使砼受损伤，缺棱角、留痕迹。模板的拆模时间按试验数据控制。 严禁在砼圬工表面涂、刷、抹。 沉降缝缝宽3cm，采用沥青麻筋填塞。盖板制作施工完毕后，按照设计标准将应凿除部分凿除，堵塞沥青浸制麻筋。6、管沟土方回填 涵洞两侧1m范围内用人工配合冲击夯分层填筑压实。施工时预先在涵洞边墙上划上虚铺厚度线，虚铺厚为2030cm。缺口填筑时，必须有工地代表或现场技术员值班。 涵洞缺口的填料粒径应小于15cm。填筑时两侧应分层对称进行，其顶部填土厚度大于1.0m后，才可用大型机械填筑。 大型机械施工时与涵洞应保持不小于1.0m的间距。 填筑施工应在涵身结构达到设计强度后进行。 填筑必须从涵身两侧同时，对称、水平、分层施工，并碾压密实。当涵顶填筑厚度超过1m后，放可通过大型机械。涵洞两侧紧靠边墙部分不得用大型机械施工，宜采用人工配合小型机械的方法夯填密实。填石路基施工时，涵身顶面以上1.0m高度内应分三层填筑：底面20cm厚黏性土壤，中层厚50cm厚碎石、卵石或粗、中砂，顶面30cm厚小片石。在涵身两侧两倍孔径的宽度范围内应堆石渣至涵身顶面1m高度。第二节 管道工程施工方案一、施工工艺流程施工准备测量放样基坑开挖管道基础排管安装砌井 回填土本施工流程中，全过程接受监理监督、验收，并在上一道工序验收合格后才能进入下一道工序施工，同时全过程进行质量资料的搜集和整理。二、主要工序施工方法及技术措施1、施工准备在管道施工前，必须先熟悉施工图纸，明确设计意图，组织有关人员对现场调查、熟悉附近环境，以获取更详尽的信息，合理安排施工。根据进场后认领的水准点、道路基准线控制桩、控制点等进行复测、加密、加固，测放道路红线桩及原地面高程，及时整理、整平施工场地，施工用的水准点，必须设在不易受干扰的地方。在施工前，必须准备好施工所用的原材料、周转材料、机械设备、劳动力及施工组织设计的审批工作。2、测量放样根据设计管道位置在现场放出管道中心位置及井位置，为避免凿管，井位置允许在1m范围内适当移动。根据管道中心位置用白灰线放出管道及井的开挖边线，在挖土过程中，用水准仪直接控制管道结构各层标高，用经纬仪直接控制管道中线。3、基坑开挖基坑采用大开挖放坡，基坑深度在2.5m以下时，放坡为1：0.75；基坑深度在2.5m以上时，放坡为1：1，具体采用挖机开挖与人工修正的方法，开挖时土方在沟槽边不得超过1.5m高，离槽边不小于4m。挖土时，用水准仪直接控制槽底标高，为防止扰动基底土，挖机挖至槽底标高以上20cm停止，余下部分用人工挖除并修平。挖机的抓斗在挖土过程中要慢速旋转，小心土块掉落伤人。沟槽开挖好后，及时在基坑两侧挖小明沟排水，在井边设集水井抽水，确保基底土干燥。遇沟槽底土质差或暗塘时，应及时通知监理，按设计要求挖除淤泥至原状土，超挖部分用级配碎石分层夯实至沟槽底，换填级配碎石粒径不得大于25cm。沟槽开挖完毕后，在基坑两侧及时设置护栏，夜间点红灯。沟槽开挖质量符合验收标准。4、管道基础污水、雨水钢筋混凝土管道基础及接口：基础采用混凝土基础，部分污水钢筋混凝土管道基础：基础采用180°砂石基础；接口采用钢丝网片水泥砂浆抹带；塑料管道基础采用砂砾石垫层、中粗砂满包，橡胶圈接口。（1）管道施工时如遇到沟塘时，应将沟塘内淤泥清除，清至原土后再用8灰土或砂砾土回填涵管基，回填土需分层夯实，密实度95%。为保证沟槽回填质量，在塑料管顶填砂层以上30cm范围内以及检查井、雨水口开挖后的肥槽内采用级配碎石填筑。（2）雨污水预留支管除交口处外余均埋至路幅外1.0m。（3）污水管道应做闭水试验，为确保排水管道安全正常使用。（4）对于预留的管道埋深较浅的污水支管处的两侧地块，建议用地开发时，适当填高地面高程，以利于污水的排入。（5）应严格按照给水排水管道工程施工及验收规范（GB50268-2008）及其他相关技术规程及规范进行。（6）施工前应复测、校核与设计衔接处现有管道的高程、管径等，如遇与设计不符，应及时通知设计人员进行调整。（7）现场未尽事宜，及时联系，协商解决。5、管道安装（1）垫层平基验收合格后，达到一定的强度即可安管。把混凝土管运至施工现场，沿线摊开，做好严格按产品标准进行逐节检验，不符合标准的不得使用。管材要经试验合格后才能使用，并要有质保单，合格证书。在施工时，排管前做好清除基础表面污泥、杂物和积水，复核好高程样板的中心位置与标高。排管自下游排向上游。下管采用人工和8T汽车吊配合。铺管时，将管节平稳吊下，用手拉葫芦吊将管子平移到排管的接口处，用人工安排放置，调整管节的标高和轴线，使管子平顺相接。管道铺设验收合格后，即可进行混凝土管座及接口施工。（2）安管方法：施工要点：平基混凝土应在验槽合格后及时浇筑，终凝前不得泡水，并应进行养护。平基混凝土的高高程应严格控制，不得高于设计高程，低于设计高程不超过10mm.平基混凝土强度达到5MP以上时，方可直接下管。安管的对口间隙为10mm。浇筑管座混凝土前平基应凿毛冲净。平基与管子相接触的三角部分，应用同等强度等级混凝土中的软灰填捣密实。浇筑管座混凝土时，应两侧同时进行，以防将管子挤偏。（3）接口方法：钢丝网水泥砂浆抹带接口由于本工程土质较好且具有带形基础，故采用钢丝网水泥砂浆抹带接口。A、操作程序：基础和管口凿毛洗净 浇筑管座混凝土 将加工好的钢丝网插入管座的对口砂浆中 勾捻管内下部管缝 上部内缝支托架 抹第一层水泥砂浆 按钢丝网片 抹第二层水泥砂浆 勾捻管内上部管缝 养护B、操作要点：抹带尺寸为：带宽200mm，带厚25mm，钢丝网宽度180mm.抹带前先刷一道水泥浆，然后安装好弧形边模。第一层砂浆厚约15mm，抹完后稍凉有浆皮儿出现时，将管座内的钢丝兜起，紧贴底层砂浆，上部搭接处用绑丝扎牢，钢丝网头应塞入网内使网表面平整。第一层水泥砂浆初凝后再抹第二层水泥砂浆，初凝后赶光压实。抹带完成后，应立即用平软材料覆盖，3-4h后洒水养护。6、检查井施工本工程检查井数量较多，在进行施工时将根据管道施工进度，配备足够的人力、物力、机械进行施工，确保其按时完成，下面将简要介绍其施工方法：一、检查井施工（1）准备工作A、清理基础表面，复核尺寸、位置和标高是否符合设计要求。B、按设计要求选用合格机制普通粘土砖，并将砖湿润，但浇水应适量，否则会使墙面不清洁，灰缝不平整。C、准备砂浆，按照设计给定的砂浆配合比上料、拌制，控制好拌制时间，使砂浆拌合均匀，做到随拌随用。（2）检查井砌筑技术要点A、在已安装完毕的排水管的检查井位置处，放出检查井中心位置线，按检查井尺寸摆出井壁砖墙位置。B、在检查井基础面上，先铺砂浆后再砌砖，一般采用一丁一顺或二丁一顺砌筑。每层砖上下皮竖灰缝应错开。随砌筑随检查尺寸。C、井内踏步，应随砌随安随座浆，其埋入深度不得小于设计规定。踏步安装后，在砌筑砂浆未达到规定强度前，不得踩踏。混凝土检查井井壁的踏步在预制或现浇时安装。D、排水管管口伸入井室30mm，当管径大于300mm时，管顶应砌砖圈加固，以减少管顶压力，当管径大于或等于1000mm时，拱圈高应为250mm；当管径小于1000mm时，拱圈高应为125mm。E、排水检查井内的流槽，应在井壁砌到管顶时进行砌筑。污水检查井流槽的高度与管顶齐平；雨水检查井流槽的高度为管径的1/2。当采用砖砌时，表面应用1：2水泥砂浆分层压实抹光，流槽应与上下游管道接顺。F、砌筑检查井的预留支管，应随砌随安，预留管的管径、方向、标高应符合设计要求。管与井壁衔接处应严密不得漏水，预留支管口宜用低标号砂浆砌筑，封口抹平。 （3） 抹面、勾缝技术要求砌筑检查井、井室和雨水口的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝应严密。其抹面、勾缝、座浆、抹三角灰等均采用1：2水泥砂浆，抹面、勾缝用水泥砂浆的砂子应过筛。抹面要求：当无地下水时，污水井内壁抹面高度抹至工作顶板底；雨水井抹至底槽顶以上200mm。其余部分用1：2水泥砂浆勾缝。当有地下水时，井外壁抹面，其高度抹至地下水位以上500mm。抹面厚度20mm。抹面时用水泥板搓平，待水泥砂浆初凝后及时抹光、养护。勾缝一般采用平缝，要求勾缝砂浆塞入灰缝中，应压实拉平深浅一致，横竖缝交接处应平整。（4）井盖的安装检查井、井室及雨水口砌筑安装至规定高程后，应及时浇筑或安装井圈，盖好井盖。安装时砖墙顶面应用水冲刷干净，并铺砂浆。按设计高程找平，井口安装就位后，井口四周用1：2水泥砂浆嵌牢，井口四周围成45°三角。安装井口时，核正标高后，井口周围用C20细石混凝土圬牢。（5）检查井及井室允许偏差 检查井及井室允许偏差见表6.4.2-2。检查井及井室允许偏差 表6.4.2-2项 目允许偏差(mm)井身尺寸长、宽±20直径±20井盖与路面高程差非路面20路面5井底高程D1000±10D1000±15 注：表中D为管内径(mm)（6） 雨水口砌筑雨水口一般采用三顺一丁或一顺一丁的砌法砌筑，如图6.4.2-3所示。砌筑时在基础面上放线，摆砖铺灰后砌筑，其中底皮与顶皮砖均应采用丁砖砌筑。雨水口砌筑应做到墙面平直，边角整齐，宽度一致。砌筑时应随时用角尺和挂线板检查四面墙体是否成直角，墙面是否平整垂直，砂浆厚度是否均匀，若不符合要求应随时纠正。（7）检查井、井室及雨水口施工时的注意事项(1)雨天禁止进行检查井施工。砌筑完成的检查井为防止漂管，必要时可在井室底部预留进水孔，但还土前必须砌堵严实。(2)冬期砌井应有复盖等防寒措施，并应在两端管头加设风档。(3)检查井、井室或雨水口的周围回填土前应检查下列各项，并应符合要求： 1)井壁的勾缝抹面和防渗层应符合质量要求。 2)井盖的高程应在±5mm以内。 3)井壁同管道连接处应严密不得漏水。7、回填土检查井粉好后隔12天才能回填土，防止砂浆无强度造成检查井渗水。沟槽回填应在管道隐蔽工程验收合格后进行。雨水管在道路快车道内，管顶以上50cm至路槽底采用级配碎石回填。要求同道路路基。回填时应在管子两侧对称分层回填夯实，严禁单侧填高，分层松铺厚度控制在2530cm，并用碾压蛙夯夯实。回填材料级配碎石最大粒径要求不大于层厚的2/3，并应具有良好级配，未风化，标号不低于MU30。检查井四周基坑回填应重点把关，严格做到分层回填夯实，确保路面不沉降。管道覆土小于70cm时按照通用图要求需采取加固措施。8、闭水试验（1）排水管道作闭水试验，应尽量在上游往下游段进行，上游段试验完毕，可往下游段充水，倒段试验以节约用水。（2）在做试验前，应检查所做管道及各支管和井段的封闭情况，是否密封，可先做充水试验，如发现有渗漏现象，可以再进行修堵以便一次性闭水试验合格。9、构件钢筋一、钢筋进场检验及验收对进场钢筋必须认真检验，进场钢筋要有出厂质量证明和试验报告单，每捆（盘）钢筋必须有标牌，在保证设计规格及力学性能的情况下，钢筋表面必须清洁无损伤，不得有颗粒状或片状铁锈、裂纹、结疤、折叠、油渍及漆污等，钢筋端头保证平直，无弯曲。进场钢筋由项目部牵头组织验收。进场钢筋按规范的标准抽样做机械性能试验，同炉号、同牌号、同规格、交货状态、同冶炼方法的钢筋60t为一批；同牌号、同规格、同冶炼方法而不同炉号组成混合批的钢筋60t可作为一批，但每炉号含碳量之差0.02%、含锰量之差0.15%。经复试合格后方可使用，如不合格应从同一批次中取双倍数量试件重做各项试验，当仍有一个试件不合格，则该批钢筋为不合格品，不得直
