中航城市广场施工用电组织设计.doc

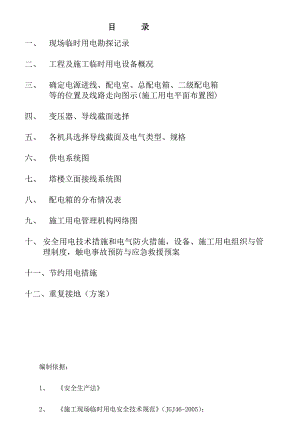

目 录一、 现场临时用电勘探记录二、 工程及施工临时用电设备概况三、 确定电源进线、配电室、总配电箱、二级配电箱 等的位置及线路走向图示(施工用电平面布置图)四、 变压器、导线截面选择五、 各机具选择导线截面及电气类型、规格六、 供电系统图七、 塔楼立面接线系统图八、 配电箱的分布情况表九、 施工用电管理机构网络图十、 安全用电技术措施和电气防火措施，设备、施工用电组织与管理制度，触电事故预防与应急救援预案十一、节约用电措施十二、重复接地（方案）编制依据：1、 安全生产法2、 施工现场临时用电安全技术规范（JGJ46-2005）；3、 建筑施工安全检查标准（JGJ59-99）4、 IS9001、ISO14000、OHSM-18001标准5、 全国建筑施工安全联络网主办发行的建筑安全杂志临时施工用电组织设计范围： 土建施工临时用电配电设施（配电房至二级配电箱）的布置工程概况：本工程位于成都市高新区府城大道中段与天晖路交汇处，由成都市中航地产发展有限公司开发，监理为深圳市中航建设监理有限公司，总建筑面积20.39万平方米，总高度为99米，地下三层，地上24层，开工日期为2010年5年1日，竣工日期2011年12月31日，临时用电500KVA变压器两台已接至围墙内西北角。一、临时用电勘探记录工程地点成都市高新区府城大道中段与天晖路交汇处施工现场供电电源与施工现场条件具备供 电 甲方提供500KVA变压器两台。电源位置 施工现场内西北角电 压 10/0.4 KV供电容量两台500KVA箱式变压器供电系统 TNS行 距 障 碍 物 是否增容 否情况说明: 变压器需要加设围栏、地坪硬化。 二、工程施工临时用电设备概况工程分布施工项目用电设备名称厂型规格数量（台）单台功率（KW）合计功率（KW）地基与基础施工抽（潜）水泵杭州污水泵152.233夯土机韶关20360主体施工混凝土输送泵HBT60390270塔式起重机SCM-H3/36BG一台、C6015两、QTZ5012、482328施工电梯SC200/20023366高扬程水泵80D12-9218.537平板振动器广东61.59插入式振动器广东301.545台式园盘锯广东6318钢筋加工机械联接用设备4416钢筋弯曲机合肥工大GJBT-40B8324钢筋切断机韶关GJ-4045.522钢筋调直机固特25.511竖向电渣压力焊成都AVTO10001024.9249闪光对焊机华东VNI-100337.2111.6交流电焊机上海BXI-3151513.2198施工、办公、生活用照明镝灯具、碘钨灯、日光灯、白炽灯等功率（KW）100设备总数台136电动机设备总功率KW954焊接设备总功率KW558.7明照设备总功率KW100三、确定电源进线、配电室、总配电箱、二级配电箱等位置及线路走向（施工用电平面布置图）（附一）四 、（一）变压器容量的选择：1、临时施工用电量的计算： 临时施工用电量计算公式: P1 P1S总 = K（K1 +K2P2+K3 P2） S总 = K (K1 +K2P2+K3 P2） Cos Cos 式中:P1= 954KW P2= 558.7KVA S总工程总用电量（KVA）P3= 100KW K 备用系数,取1.04-1.1 P1 动力设备的额定输出功率总和(KW)S总 =1.05( 0.4×954/0.73+0.4 P2-全工地照明用电量(KW) P3-焊接设备电量(KW) ×558.7 +0.7×100) cos-功率因素,取0.73=1.05×（552.74+223.48+70） K1 -动力设备同时率,取0.4=888.54（KVA) K2-焊接设备同时使用系数,取0.4 K3 照明同时使用率,取0.72、电流核定： 1#箱变： I额 =721.7AP =PN1+ PN2=242+282=524（KW） K·P K·Pi IAB= I 线= (A)3·V·cos 3·V线·cos0.7×524×1000 式中: = I线 线电流 (A)1.732×380×0.8 K 设备组需用系数取.0.7 Pi 设备组计算负荷 (KW) =696.64(A) I额 721.7（A）2#箱变： I额 =721.7AP =PN3+ PN4+ PN5=105+155.7+168=428.7（KW） K·P K·Pi IAB= I 线= (A)3·V·cos 3·V线·cos0.7×428.7×1000 式中: = I线 线电流 (A)1.732×380×0.8 K 设备组需用系数取.0.7 Pi 设备组计算负荷 (KW) =569.95(A) I额 721.7A本工程施工用电总容量为888.54KVA,甲方提供两台500KVA，单台额定电流为727.1A，供电总容量为1000KVA箱式变压能满足该工程施工需求；为满足施工要求，现场配备一台150KVA发电机，确保停电情况下重要工序不间断施工。（二）导线选择及校核导线选择1. N1回路，混凝土泵（备）90KW，3#塔吊82KW，2#钢筋房二级箱用电50KW，二级配电箱等零星用电20KW。 P(N1)= 242KW L= 90m 电流计算: 电流计算公式: K·P(N1) K·Pi IAB= I 线= (A)3·V·cos 3·V线·cos0.7×242×1000 式中: = I线 线电流 (A)1.732×380×0.8 K 设备组需用系数取.0.7 Pi 设备组计算负荷 (KW) =321.73(A) 查表应选VV3×120+2×50mm2载流量为330A的塑料铜芯聚氯乙烯护套电力电缆地埋、填砂、浇100mm混凝土保护敷设。 V 线电压(V) cos 功力因素取0.7 0.8按允许电压降要求计算线截面: 按允许电压降要求计算线截面公式: K·P(N1)·L K·Pi·L S= % S= % (mm2) C · C · 0.7×242×90 = % 式中: 77×5 % S 导线截面 (mm2) =39.60(mm2) PI 负荷功率 (KW) 导线压降取 5%电压降核定: C 材料内部系数 K·P(N1)·L 铜芯线取 77 U= % 铝芯线取46.3 C ·S L 负荷线路长度 (m)0.7×242×90 = % =1.65% 5% 77×150 电压降核定: 符合要求 K·Pi·L U= %5%C ·S 根据电流计算选择导线N1截面为 VV- 3×120+2×50mm2铜芯塑料聚氯乙烯护套电力电缆地埋、填砂、浇100mm混凝土保护敷设。 2N2回路配电箱(1)-4#塔吊82KW、混凝土泵两台180KW， 加压泵、零星用电 20KW。 P(N2)=282KW L= 150m电流计算: K·P(N2) 0.7×282×1000 IAB= = =374.91(A) 3·V·cos 1.732×380×0.8 查表应选用VV-3×120+2×50mm2载流量为266A的塑料铜芯聚氯乙烯护套电力电缆，考虑到可能增加负荷，选用VV- 3×150+2×70mm2。 按允许电压降要求计算线截面: K·P(N2)·L 0.7×282×150 S= % = % =76.91(mm2) C · 77×5 % 电压降核定: K·P(N2)·L 0.7×282×150 U= % = % = 2.57% 5% 符合要求 C ·S 77×150 根据电流计算选择导线N2截面为VV-3×150+2×70mm2塑料铜芯聚氯乙烯护套电力电缆地埋700mm、填砂、浇100mm混凝土保护敷设。3.N3生活区35KW、食堂40KW、办公室40KW。P(N3)= 105KW L=180m电流计算: K·P (N3) 0.7×105×1000 IBD= = =139.60 (A) 3·V·cos 1.732×380×0.8 查表应选VV-3×70+2×35 mm2载流量为210A的塑料铜芯线。 按允许电压降要求计算线截面: K·P(N3)·L 0.7×105×180 S= % = % =34.36(mm2) C · 77×5 % 电压降核定: K·P(N3)·L 0.7×105×180 U= % = % = 2.46% 5% 符合要求 C ·S 77×70 根据电流计算选择N3导线截面为VV- 3×70+2×35 mm2塑料铜芯聚氯乙烯护套电力电缆地埋、填砂、浇100mm混凝土保护敷设。4.N4、总配电箱(2)1#塔机82KW，1#钢筋房设备73.7KW。 P(N4)= 155.7KW L=120m电流计算: K·P (N4) 0.7×155×1000 IBD= = =206.07 (A) 3·V·cos 1.732×380×0.8 查表可选VV-3×120+2×70mm2载流量为266A的塑料铜芯聚氯乙烯护套电力电缆。 按允许电压降要求计算线截面: K·P(N4)·L 0.7×155.7×120 S= % = % =33.97(mm2) C · 77×5 % 电压降核定: K·P(N4)·L 0.7×155.7×120 U= % = % = 1.42% 5% 符合要求 C ·S 77×120 根据电流计算选择N4导线截面大选为VV- 3×120+2×70 mm2塑料铜芯聚氯乙烯护套电力电缆地埋、填砂、浇100mm混凝土保护敷设。5.N5配电房- 2#塔吊82KW、电梯66KW、操作层20KW。P(N5)= 168KW L=240m电流计算: K·P (N5) 0.7×168×1000 IBD= = =223.35 (A) 3·V·cos 1.732×380×0.8 查表应选VV-3×120+2×50mm2载流量为266A的塑料铜芯绝缘聚氯乙烯护套电力电缆。 按允许电压降要求计算线截面: K·P(N3)·L 0.7×168×240 S= % = % =73.31(mm2) C · 77×5 % 电压降核定: K·P(N3)·L 0.7×168×240 U= % = % = 3.06% 5% 符合要求 C ·S 77×120根据电流计算选择N5导线截面为VV- 3×120+2×50 mm2塑料铜芯电缆地埋、填砂、浇100mm混凝土保护敷设。五、各机具选择导线截面及电气类型、规格，回路负荷计算（一）、各机具选择导线截面及电气类型、规格名称型号单台负荷(KW)电源线性质额定电流(A)起动电流(A)负荷开关(A)熔断丝(A)导线截面(mm2)漏电保护器进户总电源线VV500KVAVV-500-HD11FA-100010003×240+2×120-总开关N1、DZ10-330/1000-铜排1000-40010005×60-总开关N2DZ20Y-630/3300-铜排630-DZ330/3002005×40DZ20L-400/4300/150高扬程水泵80D12-918.5BX-5003718.5HK3/60LR-60YC-3×62×2.5DZ15L-6363A/30/mA塔式起重机H3/36B、C601582YC-500125187.5DZ10330/250HR5/150RV 3×50+2×25DZ25L-200砼输送泵HBT6090YC-50090201.1HR5-200/31HR5/200RV 3×70+2×35DZ25L200/4330施工电梯SC200/20033YC-50070107HR5-100/31HR5/63RV3×70+2×35DZL200/4901卷扬机JM-275YC-61560HK3/3015YC3×6+1×4DZ15L40/3901平板振捣器)1.5BV-50031515104×1.5AB62-1620A/15/mA插入式振捣器1.2BV-5002.41215104×1.5AB62-1620A/15/mA手持电动工具1BV-5002101553×1.5JL-120A/15mA钢筋切断机GJ- 403BV-50063015204×2.5AB62-1620A/30/mA钢筋弯曲机GJBT- 403BV-50063015204×2.5AB62-1620A/30/mA竖向电渣焊机UN-10026BV-50052208DZ300/2501002×25+1×16DZ15L-10200A/100mA交流电焊机BX-3157BV-500147060603×6+1×2.5JT-80小园锯木机3BV-50063015204×1.5AB62-1620A/30/mA镝灯DD353.5BV-500189030303×4+1×2.5JL-140A/15mA碘钨灯1BV-50021015103×1.5JL-120A/15mA（二）、回路用电设备负荷计算序号回路设备名称功率PS(KW)需要系数(KX)COStg有功功率PJS(KW)无功功率QJS(Kvar)视在功率SJS(KVA)计算电流IJS(A)相关计算公式01第一回路3塔式起重机820.850.850.6266541582172.45一、 电动机PS= PePJS= KX×PSQJS=PJS×tg PS×1000IJS= 3×380×0.85×COS二、照明设备 PS= PePJS= KX×PSQJS=PJS×tg PS×1000IJS= 3×380三、焊接设备PS= Se×FZ×COSPJS= KX×PSQJS=PJS×tg Se×FZ×1000IJS= 380IJS 计算电流 FZ 暂载率Pe 名牌功率 KX 需要系数Se 名牌容量 PJS 有功功率PS 换算容量 QJS 无功功率KX 需要系数02钢筋切断机5.50.60.840.653.32.23.911.703钢筋切断机5.50.60.840.653.32.23.911.704卷扬机(冷拉)7.50.70.780.85.34.26.717.205钢筋弯曲机30.60.810.721.81.32.26.606钢筋弯曲机30.60.810.721.81.32.26.607钢筋弯曲机30.60.810.721.81.32.26.608混凝土输送泵900.70.80.75634725787520109对焊机500.60.651.173035.146.2203.8104#塔吊740.850.850666541574172.4511输送泵900.70.80.75634725787520112交流电焊机130.350.850.624.62.85.440.213施工机具及照明200.6101201230.3914高压水泵180.6080.511115712537215竖焊机440.350.651.1715.41823178.116第三回路生活办公宿舍10506 1063063159.5417第四回路第四回路1#塔吊 740.850.8506 665 415 74 172.4518钢筋切断机5.50.60.840.653.32.23.911.719钢筋切断机5.50.60.840.653.32.23.911.720卷扬机(冷拉)7.50.70.780.85.34.26.717.221钢筋弯曲机30.60.810.721.81.32.26.622钢筋弯曲机30.60.810.721.81.32.26.623钢筋弯曲机30.60.810.721.81.32.26.624钢筋弯曲机30.60.810.721.81.32.26.625对焊机500.60.651.173035.146.2203.826套丝机40.60.810.722.42.63.27.5127套丝机40.60.810.722.42.63.27.5128第五回路2塔式起重机 820.850.850.62 665 415 82 172.45291#施工电梯660.850.80.75 555 382 661385302#施工电梯660.85080.75 555 382 66138531竖焊机 440.350.651.1715.4 18 23178.132施工照明和电动工具2006 1012012 30.39六、配电接线系统图以下有七页空白（13-18），为CAD图预留页七、塔楼立面接线系统图 AB62/16A 10KVA/36 变压器楼梯间低压照明线路 二级箱 此二级分配电箱安装于首层注:塔楼内供电系统自地下室向上由四路电源供给,作业层的用电从各层二级配电箱接出。地下室二级配电箱八、配电箱的分布情况序号配电箱型号分布情况单位数量备注 1XML1630/200一级配电柜建筑物周边个52XML1100二级配电箱楼层内个403XML1100二级配电箱建筑物周围备用个104BXK-03二级箱负荷集中区域个2大功率、多回路5DXK04单机开关箱塔 机个46XML1200单机开关箱加压泵个27XML160单机箱钢筋房个148CXK02分配电箱建筑物周边个109ZXK01电箱镝灯个210XML160分配电箱潜水泵个511XML160分配电箱建筑物周边个1013XML110手持电动工具电箱装饰班组个1014XML1202单机开关箱钢筋房个6对焊机用15XML1201单机开关箱塔楼内个4竖焊机用16XML163单机开关箱塔楼内个4焊机用九、施工用电管理机构网络图公司 机械动力部 公司电气管理员 项目电气管理员项目电工班长班长 电工作业人员十、 安全用电技术措施和电气防火措施、施工用电组织与管理制度、触电事故预防与应急救援预案（一）安全用电技术措施和电气防火措施1施工现场临时用电必须按建设部施工现场临时用电安全技术规范即JGJ462005和本方案执行。2施工现场临时用电线路
