中联部脚手架施工方案.doc

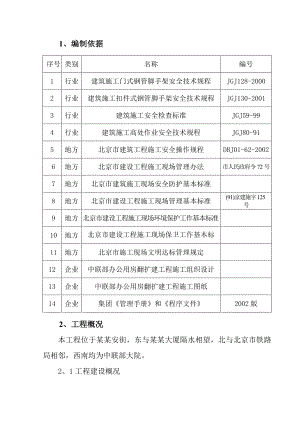

1、编制依据序号类别名称编号1行业建筑施工门式钢管脚手架安全技术规程JGJ128-20002行业建筑施工扣件式钢管脚手架安全技术规程JGJ130-20013行业建筑施工安全检查标准JGJ59-994行业建筑施工高处作业安全技术规程JGJ80-915地方北京市建筑工程施工安全操作规程DBJ01-62-20026地方北京市建设工程施工现场管理办法市人民政府令72号7地方北京市建筑施工现场安全防护基本标准8地方北京市建设工程施工现场管理基本标准(91)京建施字125号9地方北京市建设工程施工现场环境保护工作基本标准10地方北京市建设工程施工现场保卫工作基本标准11地方北京市施工现场文明达标管理规定12企业中联部办公用房翻扩建工程施工组织设计13企业中联部办公用房翻扩建工程施工图纸14企业集团管理手册和程序文件2002版2、工程概况本工程位于某某安街，东与某某大厦隔水相望，北与北京市铁路局相邻，西南均为中联部大院。2、1工程建设概况序号项目内容1工程名称中共中央对外联络部办公用房翻扩建工程2工程地点北京市海淀区复兴路4号3建设单位中共中央对外联络部4设计单位华东建筑设计研究院有限公司5监督单位北京化工质量监督站6监理单位北京五环建设监理公司7总包单位北京韩建集团有限公司8投资来源国拨9承包范围土建、给排水、通风空调、电气、电梯和消防工程10施工工期2002、10、252004、4、3011质量目标结构长城金杯，竣工鲁班奖2、2工程具体概况1建筑面积总建筑面积37073 m22层数地下2层地上16层3层高(m)B16B26非标层5.4、5.1、4.8、4.3标准层4.04结构形式基础形式筏板式基础结构形式框剪结构5外装饰12层石材幕墙，二层以上石材，铝框，玻璃组合幕墙6总高96.5m开间7.4m、7.7m7长度90.0m宽度23.14m8二次结构外墙200厚陶粒空心砌块内墙100、150、200陶粒砼空心砌块墙9装饰装修内墙涂料、乳胶漆、墙纸、干挂花岗岩、木装修、彩釉墙砖、矿棉吸声墙平面顶防潮涂料、乳胶漆、轻钢龙骨吊顶10楼地面细石砼、地砖、花岗石板、防静电活动地板11屋面工程上人屋面、不上人屋面、种植屋面12外墙做法14.5m以下石材幕墙，14.5m以上石材、铝框、玻璃组合幕墙2、3典型平面图、立面图后附首层平面图、立面图各一张。3、施工安排3、1施工部位及工期正负零以下部分时间计划为2002年11月05日03年01月20日基础施工墙体时开始插入外架子的施工，随着墙体的展开和增加，外架子提前进行施工，创建施工操作平台。基础部分施工外脚手架到2003年01月20日完成并拆除此部分架子，进行回填土施工。正负零以上主体结构时间计划为2003年02月15日03年08月31日主体一、二层施工时采用基础阶段搭设的脚手架进行施工，至三层插入肥槽回填土时，外施脚手架根据回填土施工进展逐步拆除，在回填土顶面支搭落地式双排全封闭脚手架，利用它进行安全防护及上部主体的施工。装修阶段时间计划为2003年09月01日03年12月31日装修期间外施脚手架延用主体结构施工时的脚手架进行施工。外装修自上而下进行，根据施工进度在外装下落过程中，逐层进行拆除，直至装修完毕，外施脚手架拆除完成。3、2劳动组织及职责分工3、2、1管理层负责人项目名称负责人项目名称负责人技术总负责李冬生测量负责康纪伟生产总负责康远贺材料供应于振有安全总负责张子华质量总负责李栋民3、2、2操作层负责人：李广学3、2、3劳务队负责人：贾金贵3、2、4队组人数及分工：架子工18人，配合土建施工，负责脚手架搭设、检修和拆除。3、3顶板模板脚手架支搭本工程计划顶板模板支撑全部采用扣碗式快拆模板支撑体系。根据楼层高度，顶部加设可调顶丝，进行标高的适当调整。4、施工准备4、1技术准备4、1、1由技术负责人组织架子工专业及相关专业人员认真审核图纸，观察建筑物四周地形及搭设脚手架处的地基形式，并且根据施工总进度工序进行各阶段脚手架的设计。4、1、2加强新型脚手架资料的收集工作：技术、安全部门收集以往的脚手架的搭设方法及预控措施，材料部门收集脚手架租赁站对脚手架的租赁是否能满足施工进度要求的信息。4、2生产准备4、2、1根据施工进度计划及时督促采购进行脚手架所用材料租赁合同的签定。相关人员做好脚手架材料进场的验收工作，确保脚手架所用材料的钢度、强度达到设计要求。4、2、2依据施工平面图设置脚手架堆放区，在规定区域码放整齐四周用架子管进行维护，并做好红白警戒标志。4、2、3提前做好搭设脚手架场地的平整夯实工作，确保脚手架的顺利、安全的支搭。4、2、4做好外施队伍的思想安全宣传教育，学习脚手架支搭操作工艺及验收标准，熟悉施工方案和技术交底。4、3构配件的规格及要求4、3、1悬臂梁：采用20槽钢，要求有出厂合格证，其力学性能必须符合国家标准的规定，外观检查没有裂缝、折痕和严重锈蚀现象。4、3、2脚手架钢管：为48×3.5的焊接钢管，材质为Q253钢、扣件，采用KT338标准码钢铁件。材质应符合脚手钢管及扣件的有关规定。立杆、大横杆、剪力撑杆选用4.56m钢管，小横杆选用1.5m钢管，使用前钢管应涂刷防锈漆。碗扣件钢管所有构件必须经检验合格后，方可投入使用。4、3、3脚手板：采用松木脚手板，厚度50mm，宽度200mm，木板要求无腐朽、扭曲、斜纹、破裂、和大横透节，并要求距板两端8cm处用8#镀锌铅丝箍绕2-3圈或铁皮箍两道。4、3、4安全网、立网采用2000目绿色安全网，水平网采用60×60mm菱形网目安全网，安全网网绳其直径，网眼尺寸及承载能力符合国标安全网（GB572585）的规定。安全网必须有国家指定的监督检测部门批量验证和检验员检验合格证。4、4构配件的数量序号材料名称规格单位合计1钢管48吨6002直角扣件个700003对接扣件个150004旋转扣件个100005脚手板木脚手板m32006槽钢20m7007槽钢10m508槽钢18m509钢丝绳26m20010钢丝绳18.5m50011钢筋锚环20m50012安全网1.5×6、3×6菱形网m2540013安全网1.5×6密网绿色m285505、施工方法5、1架子设计5、1、1基础阶段5、1、1、1墙体架子采用单管双排敞开式脚手架，立杆横距1.2m，步距1.8m，立杆纵距1.5m，连墙杆两步三跨，脚手架外侧设剪刀撑与地面成45度角，扫地杆距地200，操作层满铺脚手板，四周挂密目绿网。5、1、1、2柱子采用单管双排敞开式脚手架，立杆横距1.2m，步距1.8m，立杆纵距1.8m，脚手架外侧设剪刀撑与地面成45度角，扫地杆距地200，操作层满铺脚手板，四周挂密目绿网。5、1、2主体施工阶段5、1、2、1墙体架子采用单管双排敞开式脚手架，立杆横距1.2m，步距1.8m，立杆纵距1.5m，连墙杆两步三跨，脚手架外侧设剪刀撑与地面成45度角，扫地杆距地200，操作层满铺脚手板，四周挂密目绿网。柱子采用单管双排敞开式脚手架，立杆横距1.2m，步距1.8m，立杆纵距1.8m，脚手架外侧设剪刀撑与地面成45度角，扫地杆距地200，操作层满铺脚手板，四周挂密目绿网。5、1、2、2外脚手架5、1、2、2、1架子类型选择一至三层采用单管双排封闭式脚手架，落地部分垫板采用18槽钢，主楼南侧1-4轴、16-22轴三层以上采用悬挑式双管双排脚手架，其余三面采用落地式双管双排脚手架，采用分层卸荷、分层搭设方法。5、1、2、2、2尺寸设计立杆横距m立杆纵距m步距m连墙杆内立杆距外墙m水平m垂直m1.151.51.534.50.25、1、2、2、3构造要求（1）纵向水平杆的要求（1、1）纵向水平杆宜设在立杆内侧，其长度不宜小于3跨。（1、2）纵向水平杆接长采用对接扣件连接，纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500，各接头中心至最近主节点的距离不宜大于纵距的1/3，当使用木脚手板时纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。（2）横向水平杆的要求（2、1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150，在双排脚手架中，靠墙一端的外伸长度不应大于0.4L且不应大于500。（2、2）作业层上非主节点处的横向水平杆宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。（2、3）当使用木脚手板时双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。（3）脚手板的要求（3、1）作业层脚手板应铺满、铺稳，离开墙面120150。（3、2）木脚手板应设置在三根横向水平杆上，当脚手板长度小于2m时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。脚手板可采用对接平铺，接头处必须设两根水平杆，脚手板外伸长度，两块脚手板外伸长度的和不应大于300。（3、3）作业层端部脚手板探头长度应取150，其板长两端均应与支撑杆可靠固定。（4）立杆的要求（4、1）每根立杆底部应设置底座或垫板。（4、2）脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度上时必须将高处的纵向扫地杆向低处延长2跨与立杆固定，高低差不应大于1，靠边坡上方的立杆轴线到边坡的距离不应小于500。（4、3）脚手架底层步距不应大于2，立杆必须用连墙件与建筑物可靠连接。（4、4）杆接长除顶层顶部可采用搭接外，其余各层各步均采用对接扣件连接。（4、4、1）立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆两个相隔接头在高度方向错开距离不应小于500，各接头中心至主节点的距离不宜大于步距的1/3。（4、4、2）搭接长度不应小于1，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100。（4、5）立杆顶端宜高出女儿墙上皮1。高出檐口上皮1.5。（4、6）双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6。（5）连墙杆的要求（5、1）连墙杆的布置应符合下列规定（5、1、1）宜靠近主节点设置，偏离主节点的距离不应大于300。（5、1、2）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时应采用其它可靠措施固定。（5、1、3）宜优先采用菱形布置，也可采用方形、矩形布置。（5、1、4）一字形、开口形脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高并不应大于4（2步）。（5、2）对于高度42以上的双排脚手架必须采用刚性连墙件，与建筑物可靠连接。（5、3）连墙件的构造应符合下列规定（5、3、1）连墙件中的连墙杆宜成水平设置，当不能水平设置时与脚手架连接的一端应下斜连接，不应采用上斜连接。（5、3、2）连墙件必须采用可承受拉力和压力的构造，采用拉筋必须配用顶撑，顶撑应可靠的顶在砼梁、柱等结构部位，拉筋应采用两根以上直径6的钢丝拧成一股，使用时不应少于2股，也可采用直径不小于6的钢筋。（5、3、3）当脚手架下部暂不能设连墙杆时可搭设抛撑，抛撑应采用通长杆件与脚手架可靠连接，与地面倾角4560度之间，连接点中心距主节点距离不应大于300，抛撑应在连墙件搭设后方可拆除。（5、4）架高超过40且有涡流作用时应采取抗上升翻流作用的连墙措施。（6）门洞口的要求（6、1）单双排脚手架门洞宜采用上升斜杆平行弦杆，桁架结构形式，斜杆与地面倾角应在45度至60度之间，采用挑空一根立杆形洞口。（6、2）门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口12步，门洞行家中伸出上下弦杆的杆件端头应增设一个防滑扣件，该扣件宜紧靠主节点处的扣件。（7）剪刀撑的要求（7、1）双排脚手架应沿脚手架纵向两端和转角处起，自下而上循序连续设置剪刀撑与横向支撑。（7、2）每道剪刀撑跨越立杆宽度不应小于4跨，且不应小于6，斜杆与地面的倾角宜在4560度之间。（7、3）高度在42以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑，剪刀撑斜杆的接长应采用搭接，搭接长度不小于100cm，并采用两只转向扣件锁紧。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150。（8）卸荷的措施：在每三层三个立杆纵距用钢丝绳在立杆与大横杆小横杆的交点处作为吊点，斜拉于楼层顶板预埋锚筋上，作到所有的钢丝绳松紧程度基本相同，受力均匀。5、1、2、3斜道（马道）的设计及要求5、1、2、3、1人行兼做材料运输的斜道形式高度大于6的脚手架采用之字形斜道。5、1、2、3、2斜道宜附着在外脚手架或建筑物设置，斜道宽度不宜小于1.5，坡度宜采用1：6，拐弯处应设置平台，其宽度不应小于斜道宽度。施工马道的搭设，附着外脚手架设置并与外脚手架进行可靠的连接。5、1、2、3、3斜道两侧及平台外围均应设置栏杆及挡脚板，栏杆高度应为1.2，挡板高度不应小于180。施工马道两侧、平台外围和端部均应设置连墙件，每两步应加设水平斜杆，并应设置剪刀撑和横向斜撑，以保证施工马道整体的稳定性。5、1、2、3、4脚手板顺铺时接头宜采用搭接，下面的板头应压住上面的板头，板头的凸楞处宜采用三角木填顺，脚手板上每隔250300设置一根防滑木条，木条厚度宜为2030。施工马道的安全防护网的设置同主体结构外脚手架。5、1、2、3、5施工马道出入口搭设长4m，宽3.5m的防护棚，棚顶满铺50mm厚的脚手板，以保证人员出入的安全。出入口上部悬挂各种安全警示标志，来提醒进入施工现场人员必须按要求进行操作。5、1、2、4上料平台的设计与构造要求5、1、2、4、1采用悬挑式，宽度4，悬挑长度3，主梁采用18槽钢，次梁采用10槽钢，间距833，钢丝绳采用18.5承受全部荷载。5、1、2、4、2应设在窗洞口部位，台面应与楼板取平或搁在楼板上。卸料平台外侧三面设置防护栏杆。5、1、3装修阶段5、1、3、1架子类型及平面布置同主体阶段。5、1、3、2构造要求同主体阶段。5、1、4顶板模板脚手架支搭本工程顶板模板支撑全部采用碗扣式快拆模板支撑体系。模板支架搭设最大高度为4.0米，其它层根据实际高度进行调整。搭设尺寸为：立杆的纵距 b=1.20米，立杆的横距 l=1.20米，立杆的步距 h=1.20米，采用的碗扣钢管类型为48×3.5mm。搭设时第一根拉杆距地不大于15cm，立杆距墙不大于30cm，立杆底部满铺5cm厚脚手板，保证上下层立杆对齐。拉杆按要求全步设置，节点部位安装必须牢固、可靠。立杆安装完毕根据楼层高度，顶部加设可调顶丝，进行标高的适当调整后进行顶板摸板的铺设。顶摸大龙骨为10×10cm木方，间距1.2m，小龙骨为10×5cm，间距30cm，上面满铺12mm厚多层板。5、2架子搭设5、2、1架子搭设的时间要求2002年11月5日2003年8月31日5、2、2搭设顺序5、2、2、1落地式扣件脚手架摆放1槽钢和扫地杆 逐根树立杆与扫地杆扣紧 扫地小横杆与立杆或扫地横杆扣紧 第一步大横杆 绑第一步小横杆 第二步大横杆 第二步小横杆 加设斜撑杆 第三、四步大横杆和小横杆 连墙杆 接上杆 加设剪力杆 铺脚手板 设栏杆和挡脚板 设安全网。5、2、2、2悬挑脚手架摆放固定18槽钢固定钢管大横杆按落地式脚手架搭设顺序设置钢丝绳斜拉卸载装置。5、2、3搭设要求5、2、3、1外脚手架采用封闭双排脚手架，本工程脚手架高为68.2m，必须用双立杆支撑，立杆底部用18槽钢做底座。双立杆间距1.2m，立杆接口要错开2m，外脚手架宽度1.2m，加扫地杆，扫地杆距垫板不得超过5，外脚手架里排站杆离墙不得大于30，外脚手架与建筑物拉结杆垂直距离3m，水平距离4.5m，作业面铺一层脚手板，应铺对头板，接头处必须设两根横向水平杆，脚手板外伸长度为130150mm，两块脚手板外伸长度的和不应大于300mm，且不得有空隙和探头板、飞跳板。脚手架操作面外侧应设两道护身栏和一道档脚板，上栏杆高度应为1.2m，挡脚板高度不应小于180mm。整体外脚手架加剪刀撑，剪刀撑立杆不得超过7根，角度65度。脚手架应在拐角及中间每隔6跨设置一道横向斜撑，横向斜撑应在同一节间，由底层至顶层呈之字型连续布置，横向斜撑采用旋转扣件固定在与之相交的横向水平杆的伸出端上。在进行支搭外脚手架过程中，随搭随挂网，脚手架内侧立挂密目安全网，下口封严，网挂设在脚手架内侧，必须绷直绷平，水平垂直在一条线上，保持外观整齐美观。采用网绳反扣系扎，从下一步往上一步绑，接口处用网绳必须封严封死。不得采用绑丝等其它材料绑扎。网绳拉直绷紧，保证牢固、美观、安全有效。脚手板下层兜设水平网。水平网为首层支挂一道，每隔三层一道固定，随结构上涨。施工中要保证安全网完整有效，受力均匀，网内不得有积物。两网的搭接要严密，不得有缝隙。支搭的安全网直至无高空作业时，方可拆除。5、2、3、2本工程脚手架高度68.2m，属于一类脚手架，必须有卸荷装置，分3次卸载，第一步从25米，第二步从55米，水平距离6米，用钢丝绳，钢丝卡子不得少于3个，卸载脚手架要与地锚连接。5、2、3、3脚手架防护：脚手架外侧应设一道6米高6米宽的双层水平网，水平网上应加一层绿色安全网，双层网间距50。5、2、3、4出入口搭设户头棚长度不应小于6m，宽度不得小于3m，高度2.5m，户头棚顶用脚手板铺严，用铅丝绑牢，顶盖五色布防雨，两边用安全网封严，出入口要挂牌。5、3架子拆除5、3、1架子拆除顺序5、3、1、1脚手架拆除条件：外墙装饰面施工完毕，经验收完全合格后，经项目部同意后方可进行拆除。5、3、1、2拆除顺序：解除外脚手架防护安全网 拆除第一步连墙杆 拆除第一步小横杆 拆除第二步大横杆 拆除立杆 拆除第三、四步连墙杆、小横杆、大横杆 拆除立杆拆除剪力撑。5、3、2拆除的技术措施5、3、2、1设置临边防护：脚手架拆除时，在人行出入口，升降电梯口设置4米宽防护棚，脚手架拆除时，在楼的周围设置警戒区，并派专人看管，防止他人进入危险区。5、3、2、2拆除作业由上而下逐层进行，连墙杆必须随脚手架逐层拆除，分段拆除高差不大于2步，如高差大于2步，应增设连墙件加固。5、3、2、3脚手架的运输：拆下的脚手管码放在下一步的脚手架上，达到一定的数量后，利用塔吊将脚手管运至楼下，拆下的扣件一律经逐人传递至楼内，统一运至楼下，严禁高空抛掷扣件等物品，禁止物件、料具滑出作业面。5、3、2、4拆除工作安排：脚手架拆除一般安排在早上上班前，中午及下午下班前，尽量避开与其它工种交叉作业，如不能达到上述要求，则必须要求不同工种不在同一立面的工作面上作业。5、3、2、5拆除过程中，凡已松开连接的杆配件应及时拆除运走，避免误扶和误靠已经松脱连接的杆件。5、3、2、6在拆除过程中，应作好配合，协调动作，禁止单人进行拆除较重杆件等危险作业。要统一指挥，上下呼应，松开有关扣件应及时通知对方，以免坠落。5、4架子的检查与验收5、4、1构配件的允许偏差及检验方法 表1序号项目允许偏差检查工具1焊接钢管尺寸（）外径48壁厚3.5外径51壁厚3.0-0.5-05-0.5-0.45游标卡尺2钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度0.50游标卡尺4钢管弯曲a.各种杆件钢管的端部弯曲l1.5m5钢板尺b.立杆钢管弯曲3ml4m4ml6.5m1220c.水平杆、斜杆的钢管弯曲l6.5m305、4、2架子搭设的允许偏差及检查方法 表2项次项目技术要求允许偏差（mm）检查方法及工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-102立杆垂直度最后验收垂直度2080m±100用经纬仪或吊线和卷尺下列脚手架允许偏差搭设中检查偏差的高度(m)总高度50m40m20mH=2H=10H=20H=30H=40H=50±7±20±40±60±80±100±7±25±50±75±100±7±50±100中间档次用插入法3间距步距纵距横距±20±50±20钢板尺4纵向水平杆高差一根杆的两端±20钢卷尺同跨内两根纵向水平杆高差±105双排脚手架横向水平杆外伸长度偏差外伸500mm-50钢板尺6扣件安装主节点处各扣件中心点相互距离150钢板尺同步立杆上两个相邻对接扣件的高差150500mm钢卷尺立杆上的对接扣件至主节点的距离h/3钢板尺纵向水平杆上的对接扣件至主节点的距离la/3钢卷尺扣件螺栓拧紧扭力矩60N.m60N.m扭力扳手7 剪刀撑斜杆与地面的倾角45º60°角尺8脚手板外伸长度对接=130-150mm，l300卷尺搭接a100mml200卷尺5、4、3脚手架的验收5、4、3、1脚手架及其地基基础应在下列阶段进行检查与验收1） 基础完工后及脚手架搭设前；2） 作业层上施加荷载；3） 每搭设完1013m高度后；4） 达到设计高度后；5） 遇有六级大风与大雨后；寒冷地区开冻后；6） 停用超过1个月。5、4、3、2脚手架检查、验收5、4、3、2、1脚手架使用中，应定期检查下列项目：1）杆件的设置和连接，连墙杆、支撑、门洞桁架等的构造是否符合要求；2）地基是否积水，底座是否松动，立杆是否悬空；3）扣件螺栓是否松动；4）高度在24m以上的脚手架，其立杆的沉降与垂直度的偏差是否符合表2中项次1、2的规定；5）安全防护措施是否符合要求；6）是否超载。5、4、3、2、2安装后的扣件螺栓拧紧扭力矩应采用扭力矩扳手检查，抽样方法应按随机分布原则进行。不合格的必须重新拧紧，直至合格为止。5、4、3、2、3架子搭设完成后，应由项目部的技术、安全、施工等有关人员按分段部位的搭设、拉接、防护等项目进行检查、验收并填写验收单，合格后办理验收手续后方可使用。5、5安全网的检验安全网挂设完毕必须经过冲击试验，试验合格方可使用。检验方法为：模拟人型沙包进行冲击检测，人型沙包重量100kg，底面积2800cm2，冲击高度平网要求10m，立网2m。冲击后网绳、边绳、系绳均不允许断裂（允许筋绳断裂）。平网必须要有缓冲性能，当吸收5883.6J能量时，网上的最大负荷不得超过8.82KN，最大的延伸量不超过1.5m。6、安全管理及措施6、1脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格后的专业架子工。上岗人员应定期体检，合格后方可持证上岗。6、2搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋工作，袖口、裤口要扎紧。工具及零配件要放在工具袋内。 6、3搭设脚手架起步时，应设临时剪刀撑及临时支撑，搭设中要随时按规定做好脚手架与主体结构的拉撑工作和铺好脚手板，同时设一道脚手架搭设高度提升的安全网。脚手架的构配件质量与搭设质量应符合要求，合格后方可使用。脚手架登高扶梯必须在脚手架外侧单独设置，并应与脚手架连接，数量可根据工程而定，但不得使用脚手架内的直爬梯，严禁在脚手架、井架等处攀高上下。6、4作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送砼和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。6、5当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。6、6脚手架的安全检查与维护，应按规范规定进行。安全网应按有关规定搭设或拆除。6、7在脚手架使用期间，严禁拆除下列杆件：6、7、1主节点处的纵、横向水平杆，纵、横向扫地杆；6、7、2连墙杆。6、8不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。6、9在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。6、10工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准施工现场临时用电安全技术规范（JGJ46）的有关规定执行。6、11搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。6、12脚手架避雷措施6、12、1脚手架须安装避雷装置，防雷装置的冲击接地电阻不得大于30。架的立杆上，高度为1米与脚手架的最上端立杆焊接固定并将所有最上层的大横杆接通，形成避雷网络。6、12、2垂直接地板可用直径不小于20mm的圆钢，水平接地板可用长度不小于3m的814圆钢，接地板埋入地下深度不浅于500mm。6、12、3接地线可用截面不小于12mm2的铜导线，应保证连接可靠。6、13脚手架由分包架子班管理，实行谁使用，谁维护、谁管理的原则，并建立奖罚制度。6、14脚手架搭设完工、安全网安装后，应有专人检查验收合格签字后方可使用。在工程施工过程中应有专人管理负责检查、保修工作。拆除时必须在有经验人员的严密监督下自上而下进行，同时要采取防坠落措施。6、15脚手架应有专人定期进行沉降测量，发现问题应及时采取措施。7、计算书7、1纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算。7、1、1大横杆验算7、1、1、1大横杆强度验算= fP=0.5×（0.04×1.15+3.3×1.15）=1.92KNM=1.2MGK+1.4MQKMGK=1/4×0.04×1.5=15000N.mmMQK=1/4×1.921×1.5=N.M=1.2×15×103+1.4×720.375×103=N.mm=M/W=/5080=202.07N/mm2205 N/mm27、1、1、2大横杆挠度验算 =pl/48EI=1921×15003/48×2.06×105×12.19×104/1500=5.38mm=1500/150=10mm（安全）7、1、2小横杆验算7、1、2、1小横杆强度验算M=1.2MGK+1.4MQK= f荷载GK查表知3.84×10=38.4N/M查表W=5080mm3 QK 查表知3+4×0.35=4.4KN/MGK=1/8×0.04×1.152=0.007 4.4×0.75=3.3KN/mMQK=1/8×3.3×1.152=0.546MM=1.2×0.007+1.4×0546=0.7728KN.m=/5080=152.13205×0.85=174.25N/mm2（安全）7、1、2、2小横杆挠度验算 =5qb4/384EI=5×（0.04+3.3）×1.154/384×2.06105×12.19×104 =29.21×1011/9642.78×109 =3.3mm则：3.3/1150=1/3481/150（安全）7、2立杆验算东西侧落地双管双排立杆，按最大步距2.0m，纵距1.5m计7、2、1验算50.5m以上单管立杆稳定N/+MW/Wf （1）查表知=1.141，查表B知A=4.892=l0/I=3.581/0.0158=226.65N=1.2（NG1K+NG2K）+1.4NQK×0.85 （2）NG1K=（70-50.5）×0.1176=2.293KNNG2K=0.35×1.5×0.6×2+0.14×1.5×2+0.01×1.5×19.5=1.34KNNQK=3×（1.15×1.5×0.5）=2.588KN代入公式：（2）N=1.2×（2.293+1.34）+1.4×2.588×0.85=7.4393KNl0=Rh 1.155×1.55×2=3.518mMw=0.85×1.4Mwk=0.85×1.4kl0.h2/10 （3）Wk=0.7i.s.0 其中i=0.8；s=1.34，取0.5Wk=0.7×0.8×1.3×0.5×0.4=0.1456KN/代入公式（3）Mw=0.85×1.4 ×0.1456×1.5×22/10=0.104KN.m代入公式（1）= 7439.3N0.141×4892 5080=128.37N/2205 N/2（安全）7、2、2南北侧14.5m50.5m双立杆稳定根据50.5m以上19.5m单管双排架的f值计算36m双立杆稳定128.37/19.5÷2×36=118.5 N/2（安全）7、3连墙杆验算（按两步三跨布置）压杆稳定：NL/Af查表得：A=4.892NL=Niw+N0 （1）Niw=1.4k.AW （2）其中，AW=4m×4.5m=18k=0.7i.s.0 （3）N0=5；其中i=0.8；s=1.3=1.3×0.5=0.65代入公式（3）k=0.7×0.8×0.65×0.4=0.1456KN/代入公式（2）Niw=1.4×0.1456 KN/×18=3.669 KN代入公式（1）NL=3.669+5=8.669KN连墙杆长度l0=1.15+0.95=2.1m =2100/15.8=132.91查表得知：=0.381f=8.669×103/0.381×489=46.53 KN/205 KN/（安全）7、4悬挑梁验算悬挑梁为20#工字钢，预埋锚环20圆钢两道，悬挑梁在四层顶板上挑12层，其中413层为双立杆，13层以上为单立杆。双保险卸荷钢丝绳直径20mm，按立杆纵距布置（1.5m）7、4、1荷载组合P=11.2×（36×2+49.5）×0.1176+1.34+0.01×1.5×36+1.4×2.588×0.85=18.248KNP2=1.2×10.76+1.4×2.588×0.85=15.992KN7、4、2内力计算M=18.248×1.55+15.992×0.4=34.68KN.mQ=18.248+15.992=34.24KN7、4、3强度验算查表W=2373=M/W=34.68×106/=146.33N/2205（安全）7、5挑梁地锚验算地锚采用18圆钢，抗拉强度R=200 N/218圆钢面积=254.52×200=50.90 N/234.24KN。为确保安全设双道20钢筋地锚，并在悬挑层设置钢丝绳卸荷装置。7、6挑梁卸荷钢丝绳验算钢丝绳所受拉力为MA=018.25×1.55+15.99×0.4-P3× 42+1.552 ÷4×1.55P3=20.87KN钢丝绳安全系数为6，不均匀系数为0.85则P3=20.87×6/0.85=147.32KN选用6×19+1的18.5钢丝绳，其中Pg=214.642KN147.32（安全）7、7脚手架的整体卸荷验算为确保脚手架的安全，脚手架设双道保险，每三层三个立杆纵距（1.5×3=4.5m）7、7、1斜拉钢丝绳卸荷要求斜拉吊点竖向距离r=4×3=12m吊点水平间距L=1.5×3=4.5m（三个立杆纵距）斜拉钢丝绳用手拉葫芦（倒链）或花篮螺栓拉紧，作到所有钢丝绳松紧程度基本相同，避免钢丝绳受力不均。吊点必须在立杆与大横杆、小横杆的交点处，钢丝绳必须由大横杆底部兜紧。吊点处应设双杆小横杆，一根与立杆卡牢，一根与大横杆卡牢。两根小横杆端头与建筑物顶紧，承受斜拉引起的水平力。7、7、2斜拉钢丝绳卸荷计算7、7、2、1计算架子一个纵距全部荷载的设计值NNmax=P1+P2+14.5×0.1176×2×2=18.248+15.99+6.82=41.06KNP=3N/4×KX KX =荷载不均匀系数=1.2P=3×41.06/4×1.2=36.95KNPx=36.95× 162+1.552 ÷16=37.12KN 3×4=12m7、7、2、2验算钢丝绳抗拉强度Pxa. Pg/K Px钢丝绳的计算拉力=37.12KNPg钢丝绳的破断拉力a钢丝绳破断拉力换算系数 a=0.85 K为钢丝绳安全系数Pg=8×37.12/0.85=349.36KN选用26钢丝绳Pg=380KN349.36KN(安全)7、8悬挑钢平台验算7、8、1平台次梁(10#槽钢)强度验算10#槽钢自重100N/，跨度l=4000间距833mm，施工荷载F
