中央音乐学院综合楼施工组织设计.doc

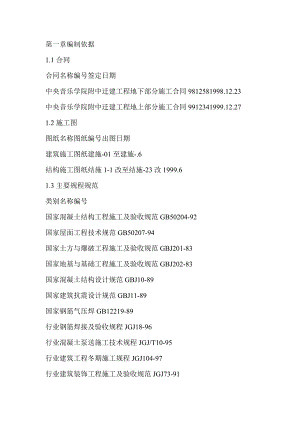

第一章编制依据 1.1合同 合同名称编号签定日期 中央音乐学院附中迁建工程地下部分施工合同9812581998.12.23 中央音乐学院附中迁建工程地上部分施工合同9912341999.12.27 1.2施工图 图纸名称图纸编号出图日期 建筑施工图纸建施-01至建施-.6 结构施工图纸结施1-1改至结施-23改1999.6 1.3主要规程规范 类别名称编号 国家混凝土结构工程施工及验收规范GB50204-92 国家屋面工程技术规范GB50207-94 国家土方与爆破工程施工及验收规范GBJ201-83 国家地基与基础工程施工及验收规范GBJ202-83 国家混凝土结构设计规范GBJ10-89 国家建筑抗震设计规范GBJ11-89 国家钢筋气压焊GB12219-89 行业钢筋焊接及验收规程JGJ18-96 行业混凝土泵送施工技术规程JGJ/T10-95 行业建筑工程冬期施工规程JGJ104-97 行业建筑装饰工程施工及验收规范JGJ73-91 1.4主要图集 类别名称编号 地方建筑构造通用图集88J1-88J12、88JX1-88JX4-1 地方框架结构填充空心砌块构造图集京SJ19 1.5主要标准 类别名称编号 国家建筑安装工程质量检验评定统一标准GBJ300-88 国家建筑工程质量检验评定标准GBJ301-88 国家建筑采暖卫生与煤气工程质量检验评定标准GBJ302-88 国家建筑电气安装工程质量检验评定标准GBJ303-88 国家通风与空调工程质量检验评定标准GBJ304-88 国家电梯安装工程质量检验评定标准GBJ310-88 1.6主要法规 类别名称编号 地方关于颁发北京市建筑安装工程施工技术资料管理规定的通知北京市城乡建设委员会文件京建质1996418号 1.7其它 类别名称编号 地方北京市地下室防水推荐做法京95TJ3 地方北京市屋面卷材防水推荐做法京93TJ2 ISO体系ISOO9002及ISO9004质量保证体系 公司建筑工程施工技术资料管理实用手册（1999年版） 第二章工程概况 2.1工程概况 工程名称中央音乐学院附中迁建工程A区综合楼 建设单位中央音乐学院 设计单位清华大学建筑设计研究院 监理单位中国国际工程咨询有限公司 质量监督单位丰台区质量监督站 施工总承包单位中建一局四公司 施工分包单位江苏省南通七建 合同范围A区综合楼建筑、结构、水电安装工程 合同性质预算+增减帐 投资性质国家计委拨款 合同工期2001、5、31 合同质量目标结构“长城杯”、鲁班奖 2.2建筑设计概况 建筑面积12251m2地下室占地面积915m2 标准层建筑面积769m2地下部分建筑面积915m2 地上部分面积11319m2附属房建筑面积 建筑用途办公、教学建筑特点 地下层数1地下层高度5.6m 地上层数16地上标准层高度3.6m 非标层高度3.9m设备层高度及面积1.8m、156m2 ±0标高41.45室内外高差0.45m 基底标高-7.15m最大基坑深度-8.97m 檐口高度64.2m建筑总高64.2m 基本轴线距离7.8m附属用房用途 楼梯结构形式梁式建筑放火一级 避雷设防外墙保温作法砼、陶粒空心砌块 外装修作法内装修作法 檐口面砖门头面砖顶棚吊顶门窗铝合金，胶合板 墙面面砖、烧毛花岗岩屋面不上人，APP防水墙面乳胶漆楼梯预制水磨石 门窗铝合金墙裙 阳台面砖地面现制水磨石 勒角烧毛花岗岩踢角预制水磨石 2.3结构设计概况 土质情况基底土质为粉细纱地下水性质层间潜水和承压水 地下水位25.76-26.56m、25.76-26.56m 地下水质对混凝土结构无腐蚀性 地基承载力180kPa渗透系数 地基类别第四纪沉积层地下防水作法APP+热熔粘贴 基础形式筏板基础底板厚度1.4m 地下砼类别自防水混凝土人防等级 地下砼强等级外墙C30（P8）墙板C30筒体C30 内墙C50柱C50基础C30（P8） 地上结构形式框架剪力墙结构结构转换层位置 屋盖结构形式梁板式 抗震等级一、二级 钢筋类别一级、二级钢筋接头类别气压焊、搭接 砼强度等级外墙C35-C50梁板C30筒体C35-C50 内墙C35-C50柱C35-C50楼梯C30 外墙厚度200mm内墙厚度200mm、300mm 结构参数典型断面最大断面最小断面 梁断面尺寸300mm×650mm 柱断面尺寸 最大跨度8m最大预制构件重量 2.4专业设计概况 设计要求系统做法管线类别 上水五层以下由市政管网供水，六层以上由地下一层水泵和水箱联合供水丝扣连接、垫油麻渡锌钢管 中水 下水首层为一个系统，二至十六层为一个系统承插粘接UPVC（塑料管） 雨水由屋面至首层散水承插粘接UPVC（塑料管） 热水每层设一个开水炉丝扣连接、垫料油麻镀锌钢管 饮用水A区没电开水器丝扣连接 消防由底层和顶层的环馆把各消火栓立管连成环网焊接 排烟走廊设机械排烟系统法兰连接，垫料为石棉绳镀锌钢管 报警有手动、烟感、温感报警器区域控制、中央控制焊接钢管 监控一、二层分20个监控点，主机设在消防中心焊接钢管 空调四层录音室设空调系统能，每个房间设风机盘管法兰连接，垫料为850胶带镀锌钢管 通风地下一层、厕所设排风系统，卫生间设排气管法兰连接，垫料为850胶带镀锌钢板风管 冷冻各层水平干管为异程式DN40以下丝接，以上为焊接无缝钢管 采暖一至六层为低区，七至十七层为高区，系统形式为单管系统上供下回DN40以下丝接，以上为焊接焊接钢管 燃气 照明一般照明，应急照明等由配电室至各层控制箱焊接钢管 动力空调用电由配电室至各用电控制板焊接钢管 弱电电视、电话、火灾报警等系统中央控制、分区布置焊接钢管 避雷二级防雷，R1，有接地装置利用砼柱内二根引下线镀锌扁钢-40×4 电梯 变配电10KV高压电源至分界小室 水箱采用不锈钢板水箱 污水泵房地下污水井内自动控制焊接钢管 冷却塔二台冷却塔由地下室冷水机组至四层屋面无缝钢管 电视按有线电视台按有关规范焊接钢管 2.5其它（见施工现场条件图） 第三章施工部署 3.1施工组织 3.1.1施工组织系统图（主要成员） 项目主要成员学历情况见下表： 姓名学历姓名学历姓名学历 沙宪宏大本闻琛大本王春大专 汤华大专李玉民大专刘善芬大专 阎世玮大专李金国大本杨卫平高中 戴文大专洪丹彤大本赵泽民大本 刘长青大专马小平大专魏玺虎高中 3.1.1职能分工及职责见附件1。 3.2任务划分 3.2.1总包合同范围 A区综合楼建筑、结构、水电安装工程。 3.2.2总包组织内分包施工项目 结构工程由苏中七分公司承担劳务；土方挖运由专业土方公司负责；防水由四公司防水分公司负责；砼由中建一局五公司搅拌站和北京富国砼有限公司负责供应。 3.2.3总包组织外分包施工项目 暂时未发生。 3.2.4加工品采购及加工情况 钢筋由四公司建筑制品厂负责加工。 3.2.5总包单位与分包单位关系 项目将严格按照总分包合同、项目法施工原则、公司项目管理手册等对公司内专业公司和分包进行管理，使之达到合同中既定的施工总进度计划和项目各项管理目标。 3.2.6工程使用大型设备情况见下表 名称型号数量运输方法进场时间工程形象进度 1#塔吊H3/36B1台汽车、汽车吊1999.4排演厅底板施工前 地泵HBT-50B2台汽车1999.4排演厅底板施工前 砂浆搅拌机待定2台汽车2000.2初装前 双笼电梯待定2台汽车、汽车吊2000.6拆除塔吊塔前 3.3施工部署原则、总施工顺序 依据地下管线处理的先后情况，确定单体工程结构开工的先后顺序。A区综合楼、B区音乐厅之间的地上连廊部分待1#塔吊拆除后，于2000年4月30日开始施工。C区教学楼独立基础待A区综合楼底板施工完毕后，于1999年9月10日开始施工，所挖土方用于B区音乐厅、A区综合楼的肥槽回填。 本工程结构验收分三次进行：第一次结构验收（4层以下）时间为2000年3月5日，第二次结构验收（5-10层）时间为2000年4月25日，第三次结构验收（11层及以上）时间为2000年6月29日。整体竣工验收：2001年5月31号。第一次结构验收完及时组织劳动力、材料进入二次结构施工，同时由地下向上组织内粗装修；第二次结构验收完成，外墙装修开始组织；第三次结构验收前，塔吊拆除、双笼电梯安装；第三次结构验收完成，外装修开始由上至下施工；同时内装修由上至下施工；安装原则上配合土建施工，精装修阶段应加强安装与土建的配合协调工作。 3.4施工进度计划 见附表1。 3.5组织协调 项目工程部牵头每天下午4：00组织由项目各相关部门、分包管理层参加的生产协调会，及时下达任务，以日计划保证周计划、周计划保证月计划以实现工期要求。 通过预控、过程检验、最终报验、定期教育等主要方式实现本工程质量、安全目标。 3.6主要项目工程量 项目单位数量备注 开挖土方量m36400 回填土方量m32000 防水工程地下m21000APP+ 屋面m2900APP+ 卫生间m2700聚氨酯涂膜 现浇砼地下防水砼m3800 普通砼m3150 地上普通砼m34630 高强砼m3C50以上 砌体地下m36砼砌块和陶粒空心砌块 地上m33300 钢筋地下t469 地上t700 装修工程内檐墙面抹灰m根据工程实际情况，做适当调整。 地面m吊顶m贴瓷砖m21960.21 油漆浆活m.46 外檐门窗m21400 幕墙m2200 面砖m29000 涂料m240 抹灰m240 3.7主要劳动力计划 劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。根据工程实际进度，及时调配劳动力，实行动态管理。 1999年2000年2001年 8月9月10月11月12月1月2月3月4月5月6月7月8月9月10月11月12月1月2月3月4月5月 4080120150150150180180200200180220220220220220180120120第四章施工准备 4.1技术准备 4.1.1图纸图集规范规程 4.1.1.1审图 收到业主提供的图纸后，及时组织经理部各相关部门进行内部图纸会审，并把发现的图纸问题汇总；参与由业主、监理、设计等单位参加的外部图纸会审，进行会审记录的会签、发放、归档。 4.1.1.2管理人员（包括经理部和配属队伍管理人员）培训 组织管理人员旁看、旁听公司内部及外部结构长城杯工程的检查、评审（并摄像，以便回来学习），学习提高管理人员的质量、技术意识；组织管理人员听取有关结构长城杯方面的讲座（包括公司组织的、局组织的及其它方面的）。 4.1.1.3劳务人员培训 每两周组织一次由经理部和配属队伍管理人员参加的质量、技术意识提高会。 4.1.2器具配制(见下表) 序号仪器名称数量用途备注 1GTS-701全站仪1测设控制 2J2级经纬仪1轴线投测 3DS3水准仪1标高传递 4无线对讲机3通讯联终 550m钢尺2轴线量测 6计算机1技术管理 7铅直仪1竖向投点 8钢卷尺13现场检验项目管理人员配备 4.1.3技术工作计划 4.1.3.1分项施工方案编制计划 序号方案名称完成时间 1现场临水临电施工方案1999.2 2现场临建施工方案1999.2 31#塔吊安装施工方案1999.3 4施工试验管理方案1999.3 5技术资料管理方案1999.4 6现场测量施工方案1999.4 7土方开挖及护坡施工方案1999.5 8雨季施工方案1999.5 9防水施工方案1999.6 10钢筋施工方案1999.7 11模板施工方案1999.7 12钢筋气压焊施工方案1999.7 13混凝土施工方案1999.8 14混凝土泵送方案1999.8 15回填土施工方案1999.8 16冬季施工方案1999.9 17地上脚手架施工方案1999.10 18卸料平台施工措施2000.2 19砌筑工程施工方案2000.3 20搅拌站施工措施2000.3 21外用电梯施工方案2000.3 22屋面工程施工方案2000.4 23楼地面工程施工方案2000.6 24门窗工程施工方案2000.6 25装饰工程施工方案2000.6 4.1.3.2主要试验工作计划 1.主要受力钢筋的原材 热扎钢筋60t为一批,做拉伸及冷弯(屈服点强度、极限强度、伸长率)试验;见证取样组数总试验组数的30%。 2.闪光对焊 在同一班内，由同一焊工按同一焊接参数完成的300个同类型接头作为一批。一周内连续焊接时，可以累计计算，一周内累计不足300个接头时，亦按一批计算。见证取样组数总试验组数30%。 3.钢筋气压焊 每层、每段、每种规格梁、柱钢筋各一组（经统计每层、每段接头个数均300个）;见证取样组数总试验组数30%（随监理意愿）。 4、砼 每层、每段、每种强度砼各一组（经统计每层、每段砼量均100m3），见证取样组数总试验组数30%（随施工进度,每三层取一组）。 根据工程需要制作同条件试块（至少多备2组）。 4.防水材料 APP改性沥青防水卷材:每500卷为一批,不足500卷仍为一批。 聚氨脂涂料:同一规格、品种,每10t为一批,不足10t者按一批进行抽检。 胎体增强材料:每3000m2为一批,不足3000m2按一批进行抽检。 见证取样组数总试验组数30%。 4.1.4科研开发项目见下表 序号项目负责人技术总结时间 1予拌混凝土技术杨卫平 2高强混凝土杨卫平 3高强混凝土(C50)杨卫平 4超细活性材料(粉煤灰) 5钢筋气压焊 6碗扣式脚手架 4.1.5高程引测与定位 根据业主提供的北京市测绘设计研究院98年12月30日(平面定位点)工程测量成果和98年12月14日(高程定位)工程测量成果引入平面控制网和标高控制网。 4.2生产准备 4.2.1临时供电、供水、供热 总电源是由业主提供的现场西北角315KVA变压器，在东北侧有一315KVA备用电源（根据工程进度安排投入使用）；场地东侧有DN100的市政给水管为现场水源；生活用水及其它污水通过临时排水沟排至现场西南角的两个市政污水井；生活热源自备。 临水临电布置见施工总平面图（第八章），临水临电设计见附件2。 4.2.2临时道路及围墙 本工程周围均是已建成的小区高层住宅楼，最近处距离为28.1米；场地较为狭小，无法设置循环道路，东侧临芳群路处设1#门作为主要材料进出场口。南侧靠小区内道路设2#门作为附属材料进出场口；其它均作2米高现场围护墙。 现场南侧靠近红线围墙布设临建办公室，采用钢结构盒子房，供经理部及甲方、监理等管理人员现场办公用；办公室北侧设一排六间砖房，作为配属队伍管理人员办公及现场实验室用房。现场西南角设50m×23m的单层砖结构工人宿舍区，宿舍区内设锅炉房、食堂、浴室、工人厕所等配套设施。 现场围墙采用业主提供围墙翻修而成，东侧设置6m宽1#施工大门，南侧在音乐厅和运动场之间设一个8m宽2#施工大门，这两个门除供砼运输车、地泵及施工用机械、材料出入以外，还供经理部人员及生活车辆出入，也是土方挖运的主要入口。为不影响周边居民的正常生活秩序，其现场内的职工宿舍的出入口设置在现场内，进行全封闭式管理。 施工现场道路在土方开挖后，采用100厚C15砼进行硬化处理，其它非道路部分铺设250×250×45的水泥花砖，以保证施工现场不起尘土，同时能周转使用降低成本。 4.2.3生产生活临时设施 经理部设办公区及工人宿舍区（包括食堂、厕所、浴室等），安排在现场南侧。办公区设18间盒子房，两层布置，上下各9间。宿舍区为可供350人住宿的一层砖房，布置在场地西南角。 4.2.4加工定货计划 4.2.4.1钢筋加工、构件加工、木作加工、砼（砂浆）集中搅拌 因场地狭小，为防止扰民和便于文明施工,钢筋由公司建筑制品厂加工成型，在A区综合楼西侧设钢筋堆料场；构件加工在场外进行；木作加工棚设在现场东北侧；砼一律采购商品砼；东侧设两台强制式砂浆搅拌机供装饰阶段使用。 构件进场计划见下表： 名称规格数量用途进场时间 钢管48随进度安排顶板支撑随进度安排 钢管48随进度安排搭设脚手架随进度安排 木方随进度安排配置木模板随进度安排 木方随进度安排顶板支撑随进度安排 钢筋按图纸随进度安排工程随进度安排 主材由本公司物资分公司按计划供应，其它材料在合格分供方选购。材料堆放根据现场不同施工阶段场地、供料情况确定。 4.2.5对业主的要求 业主方已经根据合同要求提供全套图纸。由于场地内原市政管线还未处理，开工日期依据处理情况确定。 4.3其它准备 业主已提供1998年11月2日的建设工程规划许可证、1998年11月2日的建设用地规划许可证、1998年12月22日的北京市建设工程开工证等证件，其它有关证件（如：卫生、消防等）按北京市有关规定及时办理。 第五章主要施工方法及技术措施 5.1流水段划分 见流水段划分图（见附图4-附图5）。 5.2大型机械选择 砼的垂直运输采用地泵、地泵和塔吊，其它材料的垂直运输采用塔吊。结构施工阶段主要机械计划见下表： 序号号号设备名称型号单位数量进场时间 1固定式塔吊H3/36B台1994 2汽车吊50t台1994 3汽车吊25t台1996 4砼地泵HBT-50B台1994 5挖土机EX-3001.6m3台2994 6自御式翻斗车台40随土方工程 7平板式振动器ZB110-50台4随砼工程 8砼振捣棒ZPN35台15随砼工程 9空压机6m3台1随工程进度 10蛙式打夯机20Kg/m3台8随工程进度 11电焊机台4994 12机械磨光机台6994 13钢筋加工设备套2994 14木工设备套1994 15双笼电梯台12000.6 在现场安装一台H3/36B塔机，该塔吊工作半径为60米，共需21节标准节，吊钩高度为77.6米（以塔机的基础表面为参考点），此塔必须附墙一道；供综合楼垂直运输用，最小其重量3t；由四公司机租分公司负责安装。塔机定位见总平面图。 塔机正常工作所需的电容量为90KVA，地基承载力不低于18吨/平方米。按塔基设计标准制作塔基承台，必须保证塔机的拆除塔机拆除的空间。 5.3主要施工方法 5.3.1主要分部、分项工程施工顺序 见下页流程图。 5.3.2结构工程 5.3.2.1测量放线 1、场区平面控制网布设 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。布设平面控制网形首先考虑设计总平面图，现场施工平面布置图(见设计图纸和施工组织设计)。选点应选在通视条件良好、安全、易保护的地方；桩位必须用混凝土保护，并用红油漆作好测量标记。 对1998.12.24北京市城市规划管理局钉桩坐标成果通知单和1998.12.30北京市测绘设计研究院提供的工程测量成果上的数据进行复测，符合点位限差要求后，依据平面控制网布设原则，布设场区平面控制网，作为场区首级控制。 首级控制网布设完成后，应依据工程设计图上有关轴线、柱、墙体、洞口详细位置关系对其进行轴线加密，即建立本工程平面矩形控制网。为了便于控制及其施工，平面矩形控制网都布设成偏轴线1米。 2、高程控制网的布设 为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制网的建立是根据业主提供的1998.12.30北京市测绘设计研究院提供的工程测量成果上两个高程控制点进行采用0.3mm级精度的DIN10电子水准仪对所提供的水准基点采用闭合水准路线进行复测检查。校测合格后，测设一条闭合水准路线，连测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。高程控制网的精度，不低于三等水准精度。场区内布设三个水准点，水准点的间距150米，距离建筑物30米，距离回土边线20米。 5.3.2.2基坑护坡 本工程地下水最高位置在基底以下7.5±0.5m，且护坡处含水量很小，采用钢丝网摸砂浆来护坡。 工艺流程见下图 5.3.2.3排水 基坑采用明沟排水。 5.3.2.4土方工程 1、开挖原则 分两步开挖，基底留10cm土人工清至开挖标高，土方施工放坡系数为1：0.33，操作面为30cm宽。 2、开挖条件 对施工现场挖土区域内的地下部分障碍物进行仔细调查，先与业主方及相关政府部门、机关积极配合，明确地下障碍物的种类、数量、位置、埋深等因素，经业主、相关政府部门、机关单位确认，无误后方可进行障碍物的清除。 开挖区域内的地上、地下障碍物（包括各种管道、管线、人防等）完全清除，同时管道、管线的改线路工作全部工作完，并经有关部门批准后方可进行挖土。 弃土地点在小红门卸土场，距施工现场约15公里，单程往返时间约需1.5小时。 3、设备投入及工期 A、设备投入见下表： 挖掘机2台 自卸车5辆 推土机台（现场和弃土区各设置一台） B、开挖绝对工期8d。 5.3.2.5钎探验槽及基础处理 挖土至基底标高时，要严格按照钎探点图对基底土质进行分段钎探。打钎时，按穿心锤落距为50cm使其自由下落，将触探杆垂直打入土层中，每打入30cm记录一次锤击数。并把钎探的锤击数如实的记录在钎探记录表上，不得弄虚作假。 基底清土要符合相关规范要求。 5.3.2.6垫层、底板侧模板 垫层砼（C10）采用商品砼，面层需压光，模板为木方后钉钢筋头（固定木方）。 底板模板采用砖砌模（防水卷材外贴）和导墙模板相结合。 5.3.2.7防水 防水由中建一局四公司防水分公司负责供货、铺贴。 地下室外墙及底板采用APP+防水卷材;屋面采用APP+防水卷材；卫生间及水房采用聚氨酯涂膜防水。APP卷材厚度=3mm。底油为橡胶改性沥青冷胶剂MZ-91型（配制冷底子油）。底板下防水保护层采用4.5mm厚细石砼；保护墙往上保护层采用聚苯板。 防水卷材、底子油、汽油等进场后要分类设用临时仓库存放，存放地点要做好标识并设置消防器材。认真做好材料进场的验收和检验工作、复查材料材质证明及材料进场的储备情况。掌握所用的防水材料的性能和技术指标，对阴阳角等特殊部位的防水做法进行重点控制。 防水基层坚硬无空鼓、起砂、裂缝、松动、掉灰、凹凸不平等缺陷，表面平整光滑。转角处应作成园弧或钝角。防水基层表面必须干燥、干净，含水率不大于9%（按相关规范要求检测）。 气温在5BC以下不可进行防水施工，冬季、大雾、大风天气不得露天作业。 施工工艺：基层检查清理修补涂刷冷底子油弹线满粘阴阳角附加层铺贴底层防水卷材卷材搭接封边铺贴面层防水卷材卷材搭接封边清理、检查、修补验收保护层施工。 底板外侧防水施工前，应先砌保护墙（240mm厚）（下部加铺卷材一层）砌筑高度为底板面向上10cm，并加用砌1：2.5白灰砂浆八皮砖（450mm）压住防水上头，阴阳角部位抹八字角压光，后将验收合格的基层清理干净，棱角处尘土清扫干净。涂刷基层处理剂（冷底子油）要均匀一致。基层处理剂干燥后，将卷材抬到铺贴起始端，对准弹好的粉线，边铺卷材边烤粘，随后一人用手持压滚滚压卷材，排出空气，贴实粘牢。立面卷材自下而上铺贴，方法也是边烘烤边贴铺卷材，注意不要故意拉紧卷材，而要在自然状态下进行铺贴。 细部处理：对阴阳角、穿过防水层的管道根部等部位，在铺贴卷材之前，应先做补强处理，可根据具体部位采取有效措施，例如：阴阳角部位可用附加卷材(两角边各长250mm)贴实贴牢。附加卷材铺贴时，不要拉紧，要自然松铺无皱折即可；又如穿墙管根部，在管径较小的情况下，卷材剪口粘贴不宜贴实，可先在管径周围500mm内涂以厚质涂料作增强处理后，再将卷材根据管径予以开洞，穿过套管铺贴在管子根部，再用密封材料封严。 APP卷材之间均为满粘贴。卷材搭接宽度长边为100，短边为150mm；第二层卷材接缝与第一层的搭接应错开卷材幅度的1/3；在底板上卷材搭接缝距墙根应>600mm。喷灯加热基层和烘烤卷材时，喷灯嘴距离卷材面500mm左右，待卷材表面熔化时缓慢地滚铺，粘贴前先将卷材试铺裁剪度量好尺寸后先把接茬粘贴好，然后平行滚动粘贴。用喷灯均匀细致地烘烤，再用铲刀将卷材接缝封好。由于防水卷材的耐穿刺性差，所以卷材防水层完工检验合格后，及时按设计要求做保护层，这是非常重要的，同时也可防止卷材老化。 5.3.2.8钢筋工程 1、配筋及半成品钢筋加工、运输由四公司建筑制品厂负责；钢筋气压焊由北京祥和建业有限公司负责；钢筋绑扎及气压焊配合由劳务承包方负责。 2、气压焊工必须具备合格证（在使用期内）。 3、采用热扎、低碳、（光圆）和级（月牙纹）钢筋。制品厂必须选国家大型钢厂作为供货渠道。钢筋采购严格执行ISO9002质量标准和相关程序文件。 4、保护层必须符合图纸及相关规范要求。 5、本工程20钢筋均采用气压焊连接，20钢筋均采用绑扎连接。 6、制品厂要严格按项目对配筋单管理方法执行 7、本工程梁、柱、板（包括底板）钢筋成品加工时严禁采用闪光对焊，局部直径大于10mm墙体钢筋可采用闪光对焊。 8、制品厂认真确定弯曲调整值、弯钩增加长度、箍筋调整值等参数，保证下料长度准确。 9、制品厂必须严格控制钢筋除锈、调直（冷拉率：级钢4%、级钢1%）、切断、成型每道工序。 10、所有钢筋保护层均采用塑料垫块来保证。 11、墙柱钢筋必须采用定位措施。 12、进场热扎光圆钢筋必须符合普通低碳钢热扎圆盘条（GB701-92）和钢筋混凝土用热扎光圆钢筋（GB13013-91）的规定；进场热扎带肋钢筋必须符合钢筋混凝土用热扎带肋钢筋（GB1499-91）的规定。 13、每次进场钢筋必须具有制品厂半成品钢筋出厂合格证明、原材质量证明书和原材试验报告单。进场钢筋通过原材试验鉴定的抗拉强度必须设计强度，抗弯强度符合相关规范。 14、进场钢筋规格、形状、加工尺寸必须符合相关规范要求。 15、进场钢筋由物资部牵头组织验收。验收时要严格按相关规范、配筋单及本方案执行，不合格的钢筋坚决组织退场，并作好相关物资管理记录和重新进场计划。 16、钢筋绑扎安装必须符合钢筋砼施工验收规范（GBJ50204）、钢筋焊接及验收规程（JGJ18-96）、钢筋气压焊（GBJ12219-89）要求。 17、较为复杂的墙、柱、梁节点由配属队伍技术人员按图纸要求和有关规范进行钢筋摆放放样，并对操作工人进行详细交底。 5.3.2.9模板工程 1、模板结构设计按清水混凝土要求考虑。模板厂家由劳务承包方负责确定，并报项目经理部审批。所有钢模一律采取定制和租赁。 2、设专人负责模板堆放和标识工作。木模堆放区应设维护，钢模堆放区内部不设维护，但必须对钢模的堆放角度、维修、保养、吊装等方面设具体措施。 3、剪力墙模板 采用整体式大钢模板，面层钢板厚=6mm，竖肋（副龙骨）为8#槽钢布置，横背楞（主龙骨）为并排两根10#槽，并与副龙骨焊接成整体，竖向布置四道横。 模板后部配置堆放、支撑用的钢斜支架。 阴角模结构形式、材料与大模板相同，阴角模不与对面角模、模板拉接,与大模子母口搭接。 4、其它墙体模板 采用面层厚=15mm双面覆膜竹胶板、50×100mm2木方作竖向背楞（间距20cm）的拼装大模板，横背楞为2×48钢管（间距50cm）。 采用48钢管作斜支撑，自下而上150cm一道，上部不足150cm也加一道。 穿墙螺栓采用14螺杆梅花型间距为60cm。 地下室外墙及消防水池墙体，穿墙螺栓采用内直径20钢管内置14螺杆，并灌与砼同配比膨胀干硬性砂浆，外焊止水钢板；按设计要求布置。 5、柱模板 方柱采用截面可调钢模，6mm钢面板，8#槽钢横肋，直径16通扣拉接螺栓。 6、顶板、梁模板 面板为厚=12mm（1200×2400mm2）单面覆膜竹胶板，截面50×100mm2木方次搁栅间距40cm，下方垂直其平铺的方钢管主搁栅间距为100cm。支撑为碗扣式脚手架和普通钢管脚手架相结合。 7、螺旋楼梯模板 采用定制钢模，板面为6mm厚钢板，竖向次龙骨为8#槽钢，横向主龙骨为10#槽钢。接头处用子母口搭接。 8、楼梯、预留洞口、施工缝处采用竹胶模板（木背楞），根据楼梯尺寸现场加工。 9、拆模条件（通过制作同条件试块并作试验来确定） 结构类型结构跨度砼强度值 梁、板8设计砼强度标准值百分率75% 内墙、柱1.2Mpa（冬施为4Mpa） 10、进场竹胶板必须符合相应质量标准。 11、模板安装必须符合砼结构工程施工及验收规范（GB50204-92）。 5.3.2.10砼工程 1、由劳务承包方负责浇筑,中建一局五公司混凝土搅拌站和北京富国商品混凝土搅拌站负责供应。 2、水源从就近的临时水管接取。 3、中建一局五公司混凝土搅拌站和北京富国商品混凝土搅拌站必须根据混凝土申请单上的设计标准强度、选用的水泥品种、砂石最大粒径和外加剂、掺合料等进行混凝土预配，得出最优化配合比，浇筑混凝土前相应开盘鉴定必须由项目主任工程师、质量总监签字审核。 4、A区综合楼混凝土设计强度等级及相关性质要求如下： 垫层：C10 筏基底板、地下室外墙：C30（抗渗等级P8） 剪力墙与框架柱：-1至5层C50，6至10层C45，11至14层C40，15层上C35 梁板：C30 5、中建一局五公司混凝土搅拌站和北京富国商品混凝土搅拌站提供的商品混凝土必须按有关规范和操作规程进行拌制，并保证加料计量器具的定期校验、骨料含水率的经常测定（雨天施工应增加测定次数）等搅拌环节具有可追溯性。 现场外混凝土采用罐车运输（保证温升值5/h），保证运输到现场混凝土的坍落度达到项目标准，运输到现场混凝土不得产生明显离析现象。 混凝土从搅拌机卸出运输到现场时间、初凝时间、相邻两车的发车时间必须符合项目要求。 6、现场内混凝土采用塔吊（柱混凝土）和地泵（墙、梁、板混凝土）运输。底板混凝土采用地泵和溜槽（压车过多时）运输，停电、地泵出现问题、浇筑间隔时间较长时，用汽车泵作为备用机械。 7、浇筑条件 施工缝处理、相关书面记录完备（包括签字）、浇筑前设备等准备调试工作到位。 8、浇筑间歇时间、分层厚度、振捣必须符合相关规范、标准。 9、施工缝的留置位置应有明确要求，施工缝的处理应符合规范。 10、不同强度等级的混凝土同时浇筑时应有措施。 11、漏浆、掉（漏）渣的处理应及时；浇注砼时钢筋、楼板等成品保护方法要明确。 12、浇筑完砼要及时扫毛。 13、大体积混凝土施工 A、采用普通硅酸盐水泥(PO425)，商品混凝土缓凝时间要求：初凝时间8h，终凝时间12h。 B、大体积混凝土的搅拌、运输、供应和浇筑时间安排 尽可能安排在周六、日，浇筑时间为6：0020：00（共14小时，保证不扰民）。 C、浇筑条件 泵管、溜槽的平面布置、搭设已经完成。底板下防水保护层、底板导墙砌筑的验收签认工作已经完成。 D、自上而下均分为三层（每层厚度为467mm）。 E、采用蓄水养护法（100mm深），但养护时间应符合规范标准。 E、按规范进行测温和测温点布置。 14、商品混凝土中（水泥、砂、石、外加剂、掺合料等）各组分必须符合相应质量标准和规范（通过检查搅拌站上报材质及复试报告来使混凝土产品具有可追溯性）。 15、商品混凝土搅拌站必须把相关质量保证资料报配属队伍技术部备案审查，后由配属单位报项目协调部备案审核。 16、混凝土强度的试块取样、制作、养护、和试验符合相关规范及标准。 5.3.2.11垂直运输 1、根据现场实际情况,在A区综合楼和B区排演厅之间设一台承台压重固定式H3/36B塔吊(见总平面图)，由四公司机租公司负责供货、安装。 2、1#塔工作半径60米，共21节标准节，吊钩高度为77.6米（以塔机的基础表面为参考点），最大幅度起重量为3t,设附墙一道，所需电容量为90KVA。 3、将现场总平面图上距离1#塔最近的二级电箱设为1#塔专用电箱。 4、塔机承台成品钢筋（本公司制品厂）提前两天进入施工现场,塔机承台砼强度等级为C30,采用北京富国商品混凝土有限公司生产的商品混凝土。 5、塔吊基坑土方开挖后,用钎探验证地勘报告承载力是否达到塔机地基承载力要求（18t/m2）。 6、塔机设附墙一道。项目经理部依据机租公司提供的塔机附墙点在结构墙上予留附墙洞，并在附墙点处作相应的加强处理。 7、要保证塔机拆除时所需的空间。塔机基础、安装、顶升附墙经过四公司项目管理部、机租分公司、四公司安全监督部共同验收合格后方可使用。 8、塔身垂直度应符合有关规范标准。对塔吊基础采取防坍塌措施。 5.3.2.12架子工程 外脚手架采用落地式双排双钢管扣件式脚手架，架高65.7米；50米以下采用双立杆，50米以上采用单立杆，每三层卸荷。由于A区综合楼西侧和C区教学楼相邻,故西侧采用双排外挑架。除A区综合楼西侧外挑架（每层卸荷）,其余所有外脚手架既作为结构施工外脚手架，又作为装修施工外脚手架。外脚手架均用密目安全网封闭。 脚手架基底回填土必须经检验符合相关规范、方案规定，并设置临时排水措施。 脚手架工程所用材料在公司模板、架料租赁公司租赁。 所有架子工必须具备北京市特种作业操作证或北京市特种作业临时操作证、北京市安全资格上岗证（接受相应*安全教育）及暂住证等准许施工证件。 钢管、扣件、钢脚手板、安全网必须符合相关规范标准。 5.3.2.13砌筑工程 专职测量人员放出轴线，根据图纸、轴线弹好墙体边线及门窗洞口位置。 砌筑前应根据砌块皮数制作皮数杆，并在墙体转角处及交接处树立，皮数杆间距不得超过15m。 墙体砌筑时应单面挂线，随着砌体的增高要随时用靠尺校正平整度、垂直度。 砌筑时必须遵守“反砌”原则，即砌块底面向上砌筑，上下皮应错缝搭砌。 水平灰缝应平直、砂浆饱满，按净面积计算砂浆的饱满度不应底于90%，竖向灰缝应采用加浆方法，使其砂浆饱满。严禁用水冲浆灌缝，不得出现瞎缝、透明缝，其砂浆饱满度不宜低于80%。 墙体转角处即交接处应同时砌筑，如不能做到，应留马牙槎。 每天砌筑高度小于1.8m。 在砌筑砂浆终凝前后时间内，应将灰缝刮平。 5.3.2.14季节性施工 1、雨季施工 A、雨季施工期限为：6月15日至8月
