世纪华苑7#投标施工组织设计.doc

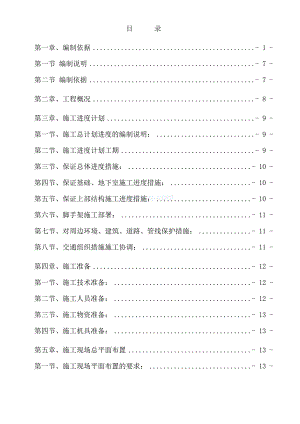

目 录第一章、编制依据- 1 -第一节 编制说明- 7 -第二节 编制依据- 7 -第二章、工程概况- 8 -第三章、施工进度计划- 9 -第一节、施工总计划进度的编制说明：- 9 -第二节、施工进度计划工期- 9 -第三节、保证总体进度措施：- 10 -第四节、保证基础、地下室施工进度措施：- 10 -第五节、保证上部结构施工进度措施：- 10 -第六节、脚手架施工部署：- 11 -第七节、对周边环境、建筑、道路、管线保护措施：- 11 -第八节、交通组织措施施工协调：- 11 -第四章、施工准备- 12 -第一节、施工技术准备：- 12 -第二节、施工人员准备：- 12 -第三节、施工物资准备：- 13 -第四节、施工机具准备：- 13 -第五章、施工现场总平面布置- 13 -第一节、施工现场平面布置的要求：- 13 -第二节、施工总平面布置说明：- 14 -第三节、临时设施布置说明：- 14 -第四节、临时用电布置说明：- 14 -第五节、临时用水布置说明：- 15 -第六节、临时施工排水布置说明：- 15 -第七节、施工现场消防布置说明：- 15 -第六章、土建工程施工方案及技术措施- 3 -第一节、工程测量施工方案及技术措施：- 3 -第二节、降水方案施工方案及技术措施：- 6 -第三节、土方工程施工方案及技术措施：- 10 -第四节、基坑支护施工方案及技术措施：- 12 -第五节、承台及基础底板工程施工方案及技术措施：- 20 -第六节、地下室结构工程施工方案及技术措施：- 29 -第七节、主体结构施工方案及技术措施：- 31 -第八节、装饰工程施工方案及技术措施：- 53 -第七章、安装工程施工方案及技术措施- 68 -第一节、安装工程主要内容：- 68 -第二节、安装工程组织机构：- 68 -第三节、安装施工准备工作：- 68 -第四节、 各分部工程施工方案及技术措施：- 70 -第五节、调试工程施工方案：- 77 -第八章、保证质量体系及措施- 78 -第一节、质量目标：- 78 -第二节、组织机构- 78 -第三节、工程质量保证体系- 78 -第四节、质量管理及保证措施- 80 -第五节、 特殊季节施工质量保证措施- 83 -第六节、工程质量奖罚制度- 85 -第七节、分项质量保证措施- 85 -第九章、保证工期及措施- 98 -第一节、组织机构：- 98 -第二节、保证工程工期的主要管理措施- 98 -第三节、保证工期控制措施- 99 -第四节、保证工期计划实施技术措施- 100 -第五节、保证工期计划实施具体分项措施- 100 -第六节、控制施工工期的奖罚措施- 101 -第十章、HSE管理体系- 103 -第十一章、安全施工体系及措施- 114 -第一节、安全生产组织机构- 114 -第二节、安全管理原则- 114 -第三节、安全管理目标及网络- 114 -第四节、安全管理内容- 115 -第五节、安全管理的组织、制度、条例、标准及责任制体系- 116 -第六节、项目安全组织管理网络- 118 -第七节、施工过程总体安全措施- 118 -第八节、各施工阶段的具体安全措施- 119 -第九节、施工用电的安全措施- 120 -第十节、消防及防台风安全措施- 121 -第十二章、环境保护与文明施工- 122 -第一节、环境保护与文明施工措施组织机构：- 122 -第二节、环境保护与文明施工措施- 123 -第十三章、季节性施工措施及防火措施- 124 -第一节、雨季施工措施- 124 -第二节、夏季施工措施- 125 -第三节、风季施工措施- 125 -第四节、冬季施工措施- 125 -第五节、消防措施- 129 -第十四章、关键工序或复杂环节技术措施- 130 -第一节、现场管理技术措施- 130 -第二节、污染控制技术措施- 130 -第三节、地下室外墙施工技术措施- 133 -第四节、大底板砼施工技术措施- 135 -第十五章、工程质量通病防治措施- 142 -第一节、模板工程质量通病防治措施- 142 -第二节、钢筋工程质量通病防治措施- 143 -第三节、砼工程质量通病防治措施- 144 -第四节、结构裂缝质量通病防治措施- 146 -第五节、建筑裂缝质量通病防治措施- 147 -第六节、铝合金门窗渗漏防治施工技术措施- 148 -第七节、电气工程质量通病防治措施- 150 -第八节、管道工程质量通病防治措施- 151 -第十六章、提高质量、降低成本措施- 153 -第一节、组织措施- 153 -第二节、技术措施- 153 -第三节、设计措施- 153 -第十七章、地下管线及地上设施周围建筑物的保护措施- 154 -第十八章、 工程验交服务回访措施- 155 -第一节、工程交付- 155 -第二节、交工验收的主要依据- 155 -第三节、交工验收组织机构- 155 -第四节、交工领导小组的主要任务- 155 -第五节、交工验收步骤- 155 -第六节、交工资料的编制及交付- 156 -第七节、服务及保修- 157 -第八节、保修期限- 157 -第九节、定期回访- 158 -第十节、保修责任- 158 -第十一节、保修措施- 158 -第十二节、保修记录- 159 -第十九章、新技术、新工艺的使用- 163 -第一章、编制依据第一节 编制说明1本工程为世纪华苑7#楼，由尚志市腾飞房地产开发有限公司开发。2本方案本着压缩工期，增大机械化程度，加速机械运转和材料周转，降低工程成本的原则进行编制。3 由于工期紧、任务重、要求高。本施工组织设计考虑在主体结构施工阶段进行昼夜施工、分段验收。施工现场考虑夜间施工设有足够的照明，并在分段验收时，敬请建设单位和监理予以配合。4 为确保本工程在基础、主体、装修、安装各施工阶段能顺利进行，实现工程质量目标、工期目标、安全目标、文明施工等目标均达到计划要求，特编制本施工组织设计，用以指导、控制本工程的施工。第二节 编制依据1、黑龙江寒地建筑勘察设计有限公司设计的施工图纸。2、黑龙江省建筑工程施工质量验收标准 DB231）、黑龙江省建筑工程施工质量验收统一标准 DB23/71120032）、建筑地基基础工程 DB23/72120033）、混凝土结构工程 DB23/71620034）、砌体工程 DB23/71720035）、建筑装饰 装修工程 DB23/71220036）、建筑地面工程 DB23/71820037）、屋面工程 DB23/72220038）、电梯工程 DB23/72220033、 设计单位指定的标准图集4、建设单位要求的施工进度5、«工程测量规程»GB50026-20076 、«建筑结构可靠度设计统一标准»GB50068-20017、«建设工程项目管理规范»GB/T 50326-20068、«建筑工程冬期施工规程» JGJ 104-20119、«混凝土泵送施工技术规范» JGJ/T 10-201110、«砌体工程现场检测技术标准» GB/T 50315-201111、«组合钢模板技术规范» GA50214-2001。12、«混凝土外加剂应用技术规范» GA50119-2003。13、«混凝土小型空心砌块建筑技术规程» JGJ/T 14-201114、«住宅装饰装修工程施工规范» GB5024-200215、«钢筋焊接及验收规范» JGJ18-2012 16、«民用建筑工程室内环境污染控制规范» GB50325-201017、«塑料门窗安装及验收规程» JGJ103-200818 、«建筑施工高处作业安全技术规程» JGJ 80-9119 、«建筑施工安全检查标准» JGJ59-201120 、«建筑机械使用安全技术规程» GAJ33-201221、 «建筑施工扣件式钢管脚手架安全技术规程» JGJ130-201122、 «施工现场临时用电安全技术规程» JGJ46-200523、«建筑施工手册»24、«建筑分项工程施工工艺标准»25、«建筑设备安装分项工程施工工艺标准»26、«高层建筑施工手册»27、«建筑施工计算手册»第二章、 工程概况2.1 工程概况2.1.1 基本概况工程名称：世纪华苑7#楼工程位址：世纪华苑小区8#楼西侧建设单位：尚志市腾飞房地产开发有限公司勘察单位：尚志市地质勘察队设计单位：黑龙省寒地建筑勘察设计有限公司监理单位：黑龙江省龙泉建筑工程监理有限公司施工单位：尚志市腾飞建筑安装工程有限责任公司2.1.2 工程概述1、本标段由一栋建筑而构成。2、工程呈“一”字型，地下一层，地上15层，结构面顶标高46.58米，一层层高为3.6米，标准层层高为3米，总建筑面积为15033.96平方米。框架剪力墙结构，设计使用年限为50年，抗震设防烈度为6度，耐火等级为二级。第三章、施工进度计划第一节、施工总计划进度的编制说明：l、进场前施工准备(包括施工路面、场地硬化、搭临及机械安装等)，5天可安排就绪。 2、各区土方挖运、基坑护壁施工，计划该部分工程在7天内完成。3、超流态混凝土灌注桩及独立柱基础施工，计划在15天内完成。4、地下室垫层砼及底板下防水，底板钢筋砼预计施工共20天内完成。 5、地下室结构计划在45天内完成，外墙养护14天后开始做防水、保护层及回填土，需时10天。 6、地上结构部分施工时，三层至十五层均为标准层，穿插进行地下室的装修施工：底板面砼垫层砌砖抹灰底板面水泥砂浆面层墙体抹灰。需时30天。7、建筑砌筑工作待混凝土结构进行标准层施工时，从下往上组织施工，砌筑工作完成。8、砌筑至四层时，抹灰工作开始。9、水、电等安装工程在主体结构进行到标准层时开始进场施工。10、外墙花岗岩干挂施工在主体结构封顶后进行。11、室内装饰(包括楼地面、墙面、天棚及门窗工程等)的进场时间与进度状况按照网络计划进行安排、部署与控制。12、外架在外墙装修工程完成后拆除，并开始施工车道土方、结构以及室外工程。13、竣工前25天，井架、施工电梯、塔吊机械撤离现场。14、室外工程施工时进行清理建筑成品工作，不需占用工期，竣工验收定于 年 月 日。该工程的项目经理应协调好各工种的施工及材料计划，确保合同工期内保质保量地完成施工任务。详细施工计划见施工总进度网络计划图。为确保以上工期的实现，应注意处理以下几个问题：1、严密组织、精心安排，为确保工期，要求主管施工的领导及各级管理人员；应从思想上引起高度重视，精心组织，合理安排，使每一道工序都有条不紊地进行，只有这样才能使施工顺利进行，以确保总工期的实现。2、严格检查制度，对施工的每一道工序，都严格加强自检，确保每一道工序的工程质量达到一次性专检合格，一次成优，杜绝因检查不严，专检验收不合格而造成停工、返工、误工现象发生。3严格对一切进场材料把关，加强对原材料的检查工作，绝不能因材料不合格而停工、返工、延误工期。4认真组织安排好分部分项工程的施工网络计划和流动步距进行流水作业。第二节、施工进度计划工期工期：开工日期为 2013年 月 日，竣工日期为2013年 月 日，确保本工程项目以 个日历天完成全部工程施工任务。第三节、保证总体进度措施：1）、本工程计划在地下部分（±0.00m以下部位）全部采用平行作业法进行施工。2）、地上部分采用将每个楼层平面分成二个作业段，进行等节奏流水施工。第四节、保证基础、地下室施工进度措施：1）、桩基础见专项施工方案，桩基础施工完毕后，采用先开挖系梁土方，截去破桩高度，随后绑扎、焊接钢筋，立模，清洗凿桩截面，经监理工程师检验认可后进行砼浇筑。2）、降水处理：采用坑外井点降水形式处理，降水最高水头面自实际开挖面以下约1米处；降水自基坑开挖前10天至整个地下部分结构施工的全过程。3）、基坑土方开挖：根据本地区的实际地质情况及本工程开挖深度等综合因素考虑，采用分层进行开挖，运输车辆直接进入基坑内部范围后由反铲式挖掘机直接装载后全部外运；当进入第二层及以下层时，则通过坡道形式出坑外运，坡道的土方量由二台挖机进行上下递传出坑外，最后500厚及电梯基坑可采用人工挖土、塔吊配合吊运出坑。4）、由于本工程基坑较深，为了确保坑外人员的安全；为此，在基坑土方开挖的同时应及时做好基坑周边的临边防护工作，围护临边采用48×3.5mm钢管，高度为1.2m，分为上下二根围栏，立杆间距为22.5m，表面刷红白相间油漆，以示醒目。5）、地下室基础：地下室施工阶段钢筋、模板均在现场加工，根据施工进度需要分批加工，及时保证施工需求量。6）、地下室结构：支模基本采用多层板体系为主，标准规格的柱或有异形结构时，配制成定型模板。排架采用48×3.5钢管扣件排架，钢筋均采用现场加工，连接形式根据图纸要求，基本以直螺纹机械连接为主。砼的浇捣与基础底板相同采用现浇砼。针对图纸要求：本方案中外墙、框架柱及楼层的混凝土强度为同一个等级，梁、板、柱采用一次性浇注。第五节、保证上部结构施工进度措施：1）、上部结构施工：模板均采用多层防水木模板，剪力墙外墙外模采用多层板拼制模板，以加快进度，节约材料损耗。内模以多层防水板为主，钢管搭设满堂脚手。上部结构的钢筋主要现场加工，塔吊运输，梁、暗柱及框架柱钢筋用直螺纹机械连接接头；模板随着钢筋的顺序，先封剪力墙、柱模，待柱墙砼浇捣并拆除非承重模板后再进行楼面结构的施工。2）、内外墙砌筑：本工程为砌块及剪力墙结构，填充墙身采用混凝土轻质砌块砌筑，按混凝土轻质砌块操作程序和施工规范进行施工，在墙体砌筑前，应有施工现场技术负责人员制定出砌块排列图，施工中按排列图进行施工；砼柱的拉结筋必须按设计要求与墙体连接，材料运输采用塔吊或人货电梯。第六节、脚手架施工部署：为保证安全、加快进度、降低施工成本，本工程下部采用扣件式落地脚手架，上部采用工字钢悬挑式脚手架体，每8层一个悬挑步，外侧面全封闭绿色密目安全网；具体外墙脚手架的施工按现行规范标准另出专项施工组织设计，主体结构施工至3层时，在整个楼层的同一水平面上的外墙部位共设置三个悬挑卸料钢平台， 由于该悬挑钢平台的安装采用塔吊进行层间提升，安装时对安全工作尤其重要。所以我们拟在正式安装前将另出专项施工方案。 第七节、对周边环境、建筑、道路、管线保护措施：为使本工程顺利建成，我公司将本着积极配合、顾全大局施工为总的原则，在施工前期，将力争克服施工场地一切困难，合理规划布局，在施工中加强施工监控管理，并对场外地下管线、施工区域周边道路进行保护，在施工期间特制订以下几点设想：1）、在本工程施工前，应根据业主提供有关的总体地下管线图及各种资料，仔细阅读理解，做好前期施工准备。2）、场地现场车辆进出通道应避开管线，如无法避开的则应在车辆经常通过的位置用混凝土加固路面或铺设钢板。3）、车辆、机械设备进出工地、通道等做好对周边环境保护工作。4）、在上述措施前提下，如在施工中发现损坏区域外地下管道或意想不到管道损坏情况，我们将及时会同业主通知有关部门，以便尽早采取补救办法。第八节、交通组织措施施工协调：1）、本工程在大型机械进场之前，及时与做好申请协调，组织专门人员在大门口做好交通指挥，并做好道路进出的标记，保证周边道路畅通安全。2）、现场排污系统:在大门出入口处应用漏孔盖板加覆盖设置沉淀池，以供进出车辆冲洗。在施工道路内外侧设置排水沟，沿建筑物四周环通设置。并对沉淀池、排水沟定时、定人清理。在厕所旁按环卫局标准规定的设置化粪池。3）、现场安全设施、出入管理:对现场主要出入口、通道和模板、钢筋等各制作场，搭设安全防护棚，详见施工现场总平面布置图。4）、对现场施工人员凭佩戴胸卡出入，无者一律要登记。5）、车辆出入要符合文明施工的需要，清洁、不按喇叭、减少噪声，并做好登记手续。第四章、施工准备第一节、施工技术准备：1）、在本工程全过程施工中我们公司将充分发挥在施工技术上的优势，本着技术先行的原则，在施工前就技术上的一切问题做好充分的准备。2）、在进入现场前所有施工管理人员将认真熟悉由业主提供的所有施工图纸及各有关技术资料。针对本工程的建筑、结构特点以及业主要求的质量等级，借鉴我公司以往主承包施工的类似工程的施工技术、质量标准管理经验等，充分发挥我公司在施工技术、管理上的优势，制定详细深入且有针对性的各阶段施工组织设计，并及时向施工队伍做好书面交底工作。3）、认真执行我公司ISO-9001企业标准中的相关文件，确定关键、特殊工序及质量控制点，制定相应的技术保证措施及质量保证计划，并在施工中得以贯彻实施，责任落实到人。4）、在组织、施工前由我公司总工程师组织召开技术会议，召集所有施工项目部技术管理人员悉心研究相关的设计图纸及技术资料，发现问题及时做好书面记录，并向业主及监理工程师汇报，需更正处要经各方签字认可。第二节、施工人员准备：1）、根据本工程实际情况，我公司将组建一套精干、技术资质高和经验丰富的项目管理班子，并保证班子的所有人员均拥有岗位证书，特别是本工程项目经理，我们将选派担任过多个重点工程的项目经理担任，其他主要的项目管理人员如项目工程师具有专业知识基础及丰富的项目管理经验，努力使管理机构的设置知识化、专业化、满足本工程项目的各项要求。2）、在班组劳务队伍的选择上、挑选施工经验丰富吃苦耐劳的优秀专业施工队伍，特别是选定参加过获得过优质工程并且经验丰富施工建设的施工队伍参加本工程施工，对特殊及技术工种均保证持有省级或直辖市级以上统一考核颁发的操作作业证及技术等级证书。第三节、施工物资准备：1）、本工程施工用常规物资，如搭建临设的用料、临时办公桌、办公椅、各类施工工具、测量定位仪器、消防器材等，均提前十天进场，并合理分类堆放，派专人看护。2）、施工用建筑材料视施工阶段进展情况计划材料进场时间，对于构成工程实体的建筑材料将先编制详细的物资需求计划，物资储备、申请、订货计划，采购加工计划，且经过业主及监理工程师的审核、确认、所有进场物资均预先设定场地分类别堆放，并作好标识及产品保护工作。3）对于由建设单位提供的材料物资，将根据工程进展的实际情况事先编制施工需用量计划，经建设单位及监理工程师审核及批准，同时在管理中派专人负责安排甲供料各有关事宜，收发料登记，指定场地堆放等。第四节、施工机具准备：1）、根据本工程总体施工部署并结合单项工程施工顺序，拟定施工机械进场计划，按计划要求安排精良的机械设备进场，进行保养和调试。2）、对于小型施工机械，根据工程实际需要合理配置。3）、所有机械设备进场后均事先规划适当的位置停放，小型设备则规划房间中储存备用。第五章、施工现场总平面布置第一节、施工现场平面布置的要求：1）、尚志市腾飞房地产开发有限公司开发的世纪华苑楼工程的施工现场布置根据建设单位提供的施工场地总平面及施工进度分阶段动态布置，详见施工现场平面布置图。2）、划分施工区域和材料堆放场地，保证材料运输道路畅通，吊运方便，满足施工要求，符合本工程施工部署、工艺流程要求，减少对专业工种和工程方面的干扰。3）、施工区域与生活区域分开，且各种生产设施布置便于施工生产安排且满足安全防火、劳动保护要求。第二节、施工总平面布置说明：1）、根据本工程为高层建筑，施工场地有限，工程量大的特点，施工平面布置由专人实行动态管理，根据不同的施工阶段、不同的材料、设备进场的需要进行灵活调整。2）、经综合全面考虑整个场地的使用情况，临时设施根据建设方提供的场地进行搭设。3）、围墙大门：场地四周设置围墙，围墙为钢制骨架镀锌铁皮，实行全封闭施工，设置一扇6m宽大门，作为施工的主要出入口；大门入口的内侧面设置门卫室，进入现场的正对面方向上设置宣传栏及五牌二图。第三节、临时设施布置说明：1）、围墙：本工程的临时围墙为钢制骨架镀锌铁皮高2米。2）、临时设施说明：工地现场办公室为彩板房，外墙以建筑工地安全标语进行布置，有项目经理办公室、技术科、资料科、质检科、安全科、会议室和监理办公室。3）、门卫：采用彩板结构，分为值班室和休息室。4）、厕所：采用砖砌结构，分为男、女厕所，按哈尔滨文明施工要求实施，铺地砖和瓷砖，有自动冲水设备等措施； 5）、食堂：办公区域内设置职工食堂。6）、浴室：按市级安全质量标准化合格工地实施，地面用地砖墙面采用200×300光面瓷砖贴面、更衣柜。7）、职工宿舍：采用彩板房搭建而成，每个开间均为3.6m，前后径深为5.4m，配设长条桌、毛巾架等，并配用统一私人物品专用箱。8）、仓库、机修间、养护室、配电房都采用一层彩板房。9）、搭建简易工场棚：钢筋加工棚、木工加工棚。第四节、临时用电布置说明：根据建设单位提供的电源接至施工专用配电房内（级分配电源），由此引出8个级电源分配箱，再由各个级配电箱分配至各现场机具用电近点处设置分配级电箱，现场用电设备经级电箱拖出后使用；使每个用电设施均能达到“三级配电，二级保护”标准；场内电缆埋地敷设（外套钢管保护），本工程建设单位提供现场500KVA电量，能够满足施工用电要求，具体另出专项临时用电施工方案。第五节、临时用水布置说明：1）、施工现场用水分生活、生产、二路用水。用水管口径为65以组成供水网络，并在各需要用水部位留出水龙头。2）、楼层用水采用一根48管径水管，以满足结构及装饰用水，（楼层施工用水配备一台与建筑物有效高度扬程相配的水泵进行垂直送水）。（1）拟投入的主要施工机械设备表（见附表）（2）劳动力计划表（见附表）（3）施工进度计划表（见附表）（4）施工总平面布置图（见附图）（5）主要材料计划表（见附表）第六章、土建工程施工方案及技术措施第一节、工程测量施工方案及技术措施：1、施工测量定位及轴线标高控制在本工程施工测量放线之前，除了检查好所有使用的测量仪器及工具外，还将做好以下准备工作。 1熟悉和核对设计图中的各部位尺寸关系； 2制定各细部的放样方案； 3准备好放样数据。一、了解施工部署、制定测量放线方案 1从施工流水的划分、开工次序、进度安排和施工现场暂时工程布置情况等方面，了解测量放线的先后次序、时间要求以及测量放线人员的安排。 2根据现场施工总平面与各方面的协调。选好点位，防止事后相互干扰，以保证控制网中主要点位能长期稳定地保留。 3根据设计要求和施工部署，制定切实可靠的测量放线方案。4根据场地情况、设计与施工的要求，按照便于控制全面又能长期保留的原则，测设场地平面控制网与标高控制网。5验线工作：各分项工程在测量放线后，应由测量工程师及专职质检员验线以保证精度、防止错误。2、施工中轴线、标高的垂直传递1）、垂直控制基准点的设置：在地面层（一般为地下室结构顶板）结构施工后，利用基准点基坑四周已测设的轴线为依据，架设经纬仪，从四个方面投测到结构面上，测设若干测量控制点，并在地面上利用直角坐标法综合极坐标法进行校核；该垂直控制点的设置位置，一般布置在结构轴线的某较宽阔的一面上，距离轴线取整数1m或0.5m；这样在楼层放线时能有效地让开结构剪力墙板的纵向钢筋，使得径纬仪能通视；准确无误后在该基准点位置上，用4个膨胀螺丝固定一块约200×200mm的6mm厚钢板，在钢板表面用3mm左右钻头打一小孔，并在孔内点上红漆，钢板全部漆成黄色以示醒目，作为向上投测的基准点；垂直控制点的布置数量：垂直控制点的布置数量可根据建筑物的形式决定，但一般不少于4个；在首层控制点布置完成后，应采用径纬仪架设于各个点上，读出与建筑物周边高层建筑屋顶上配目标志之间的相对角度数，以便在施工过程中进行复核验证，对产生的一切可能性误差均能做到心中有数。2）、控制点的垂准传递：垂准点采用DZJ6激光垂准仪进行向上逐层进行投影传递；首先在每个施工作业楼面板垂准控制点的相应位置上，留置好约为200×200mm的结构洞口；在垂直投影时，先将垂准仪架设于底层垂控基准点上，整平并对心好垂准仪，并将垂准仪的焦距调至最佳状态，此时通常为激光点最小时；在天顶上方（作业面层）放置半透明目标分划十字板，至垂准激光点上，使得十字线居于激光点中心；当作业楼层相对较高时（一般5层以上时），为了减小垂控误差，可将下面垂准仪作四个方向转动；此时，上面的激光点也使必随之转动，当激光点转动过程中，光点不在同一点上时，即说明垂准仪产生一定误差，如偏差量在4mm以内，可将十字线居中进行定位以消除可能的仪器偏差；当十字分划板按照激光垂准点定位确认后，楼面配合人员即应在分划板四周结构板上用红色铅笔靠板边画出限位线，防止无意人员将十字分划板移动。3）、楼面控制线的设置：楼面控制线采用J2型光学经纬仪投放；具体方法为：将经纬仪置于分划板中心并整平调整，配合人员用红色铅笔点于相对应处的分划板十字中心，首先对准方向通常为纵向；经纬仪目镜照准配合人员手中的红色铅笔尖端，并读出当前经纬仪中的原始读数，或者将仪器中的度分调至零状态；在未转动目镜之前将所在方向上（二控制点间）的控制线点出，并及时用墨斗线弹出；目镜转至900，如按顺时针方向转动时应将原始读数进行相加900，反之相减；点出横向控制线位置，同样及时用墨斗线弹出；当纵横双向控制线弹出后，应将经纬仪架设在其中的垂准控制点上，照准原有所记录的周边建筑物方位上进行读数复核，或采用二平行控制线之间的距离进行复核；如出现误差应及时进行调整补偿。4）、墙、柱位置线的设置：当控制线确认无误后首先用50m长钢卷尺拉至相平行的二控制线上，中其间分出各轴线位置，同时根据轴线依此分出所有墙面结及柱边线；并在所有柱、墙边线距离150200mm处设置一条控制线，该线主要作用在于，在支模板过程中，当模板将墙、柱边线压靠不见时对模板进行有效的平面位置控制；在使用钢尺时，应掌握钢尺在各个温度下的拉力，根据我公司多年积累的经验所知，通常气温在100C左右时拉力一般控制在810kg，当气温在300C左右时拉力一般控制在35kg； 5）、由于我们在上述所采用的是分段流水施工方法，所以确保楼面垂控制也必将采取相应的分部垂控制线。为了使垂直控制线不处于结构钢筋竖向钢筋部位而影响主控线的投放，我们拟将控制线设置于距离轴线1000的楼层平面上；以形成楼层垂直传递控制网络。3、水准标高的引进1）、根据建设方提供的水准绝对标高点位置，采用DSZ3型自动安平水准仪进行一站测量，即可引入施工现场；引入场内后应分别标志在建筑物外围不同的面上；2）、场内水准点的布置，一般采用地埋式，即采用柳钉焊接钢筋后用混凝土埋入建筑物周边相对稳定的地基内；建筑物有深基坑的情况下，应距基坑开挖深度的2倍以外；以防在基坑开挖过程中，边坡滑移变化带来水准点的高差变化；场内设置水准点不少于三点的原因是：为了当某个水准点产生变形或受某种原因，而必须进行移位时进行校核或替补作用；布置在不同的建筑立面的原因是：当建筑物进入结构施工后，必定造成某个立面之间的不可通视现象，经常情况下造成日后建筑沉降观测所带来的困难；而将水准点布置在不同的立面后，将直接解决了不通视所带来的一系列困难。3）、当建设方提供的水准高程距离施工场地较远时，可采用高差计算法进行逐站引入场内；高差引入法具体操作为：（后视总和）-（前视总和）=（ 各段高差总和）=（终点高程）-（起点高程）；三项相等，即可说明计算正确。4）、结构标高的引进：在首层结构完成后进行的垂直控制点布置过程同时，在控制点的钢板上焊出一根长度约为150mm的小角铁，该小角铁的上平面即相当于±0.00m标高，通常比结构面高出40mm；因为该点布置在垂直控制点投影孔位置下方，所以在结构施工过程中可利用该孔进行直接拉尺进行标高控制；标高控制所用的钢尺，均必须进行过专业检测合格后方可使用；在使用过程中，同样需要注意拉力控制；在标高控制过程中严禁用小尺分段逐层进行传递，以防产生累积误差。5）、楼层的水平标高控制：当将楼层标高引至作业楼面后（通常为结构标高正500mm），采用DSZ3自动安平水准仪进行楼层抄平工作；水平标识一般标于剪力墙暗柱纵向钢筋或柱子边角纵向钢筋上，当支模排架进展同步时，也可直接标识于排架立杆上；标识红色油漆上平下尖三角形状，但如用红色粘胶带标识时，防止操作工人将胶带的上下面误用，应与班组长明确交底，并在作业过程中经常性地关注。6）、测量精度的控制及误差范围测角：采用三测回，测角过程中误差控制在2”以内总误差控制在5”以内。测弧：采用偏角法，测弧度误差控制在2”以内。测距：采用往返测法，取平均值。量距：用鉴定过的钢尺进行量测并进行温度修整。每层轴线之间的偏差控制在5mm以内，层高垂直偏差在5mm以内，所有测量用仪器、设备、量具必须经法定检测单位鉴定合格。第二节、降水方案施工方案及技术措施：（1）井点降水1、施工准备1）、施工机具 (1)滤管：6.Om，壁厚3.0mm无缝钢管或镀锌管，长6.Om左右，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻中15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔5060mm用lO号铅丝绑扎一道，滤管另一端与井点管进行联结。 (2)井点管：48mm，壁厚为3.0mm无缝钢管或镀锌管。 (3)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。 (4)总管：89mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。 (5)抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。 (6)移动机具：自制移动式井架(采用振冲机架旧设备)、牵引力为6t的绞车。 (7)水枪：50×5mm无缝钢管，下端焊接一个16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。 (8)蛇形高压胶管：压力应达到1.50MPa以上。 (9)高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。2）、材料 粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。3）、技术准备 (1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。 (2)凿孔设备与抽水设备检查。2、井点安装1）、安装程序 井点放线定位 安装高位水泵 凿孔安装埋设井点管 布置安装总管 井点管与总管连接 安装抽水设备 试抽与检查 正式投入降水程序。2）、井点管埋设（1）一级井点设在中间台阶（标高-3.85m）上，管底标高-9.85m，集水总管标高-3.85m左右。坑内沿基坑四周布置1排一级井点降水管，管底标高根据实际情况进行调整，管底标高-12.0m。局部电梯井、集水坑处布置两级环状降水井点。（2）根据建设单位提供测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水坑连接，以便于排泄多余水。 （3） 用人工将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在O.40.8MPa，在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。一般含砂的粘土，按过去经验，套管落距在1000mm之内，在射水与套管冲切作用下，大约在1015min时间之内，井点管可下沉lOm左右，若遇到较厚的纯粘土时，沉管时间要延长，此时可采取增加高压水泵的压力，以达到加速沉管的速度。冲击孔的成孔直径应达到300350mm，保证管壁与井点管之间有一定间隙，以便于填充砂石，冲孔深度应比滤管设计安置深度低500mm以上，以防止冲击套管提升拔出时部分土塌落，并使滤管底部存有足够的砂石。 凿孔冲击管上下移动时应保持垂直，这样才能使井点降水井壁保持垂直，若在凿孔时遇到较大的石块和砖块，会出现倾斜现象，此时成孔的直径也应尽量保持上下一致。 井孔冲击成型后，应拔出冲击管，通过单滑轮，用绳索拉起井点管插人，井点管的上端应用木塞塞住，以防砂石或其他杂物进入，并在井点管与孔壁之间填灌砂石滤层，该砂石滤层的填充质量直接影响轻型井点降水的效果，应注意以下几点：砂石必须采用粗砂，以防止堵塞滤管的网眼。滤管应放置在井孔的中间，砂石滤层的厚度应在60lOOmm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，填砂中途不得中断，以防孔壁塌土。滤砂层的填充高度，至少要超过滤管顶以上10001800m，一般应填至原地下水位线以上，以保证土层水流上下畅通。井点填砂后，井口以下1.01.5m用粘土封口压实，防止漏气而降低降水效果。3）、冲洗井管将中1530m的胶管插入井点管底部进行注水清洗，直到流出清水为止。应逐根进行清洗，避免出现“死井”。4）、管路安装首先沿井点管线外侧，铺设集水毛管，并用胶垫螺栓把干管连接起来，主干管连接水箱水泵，然后拔掉井点管上端的木塞，用胶管与主管连接好，再用10#铅丝绑好，防止管路不严漏气而降低整个管路的真空度。主管路的流水坡度按坡向泵房5o的坡度并用砖将主干管垫好。并作好冬季降水防冻保温。5）、检查管路 检查集水干管与井点管连接的胶管的各个接头在试抽水时是否有漏气现象，发现这种情况应重新连接或用油腻子堵塞，重新拧紧法兰盘螺栓和胶管的铅丝，直至不漏气为止。在正式运转抽水之前必须进行试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。在水泵进水管上安装一个真空表，在水泵的出水管上安装一个压力表。为了观测降水深度，是否达到施工组织设计所要求的降水深度，在基坑中心设置一个观测井点，以便于通过观测井点测量水位，并描绘出降水曲线。 在试抽时，应检查整个管网的真空度，应达到55
