重庆某高层框架核心筒商业办公楼高大模板工程施工方案(附示意图、计算书).doc

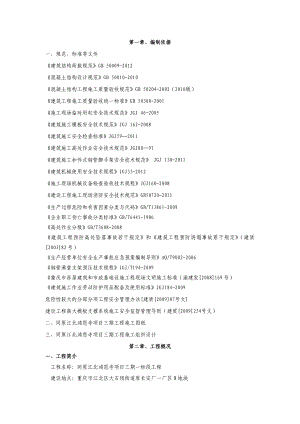

第一章、编制依据一、规范、标准等文件建筑结构荷载规范GB 50009-2012混凝土结构设计规范GB 50010-2010混凝土结构工程施工质量验收规范GB 50204-2002(2010版)建筑工程施工质量验收统一标准GB 50300-2001施工现场临时用电安全技术规范JGJ 46-2005建筑施工模板安全技术规范JGJ 162-2008建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2011建筑机械使用安全技术规程JGJ33-2012施工现场机械设备检查验收技术规程JGJ160-2008建设工程施工现场消防安全技术规范GB50720-2011生产过程危险和有害因素分类与代码GB/T13861-2009企业职工伤亡事故分类标准GB/T6441-1986高处作业分级GB/T3608-2008建筑工程预防高处坠落事故若干规定和建筑工程预防坍塌事故惹干规定(建质200382号)生产经营单位安全生产事故应急预案编制导则AQ/T9002-2006钢管满堂支架预压技术规程JGJ/T194-2009重庆市房屋建筑和市政基础设施工程现场文明施工标准(渝建发2008169号)建筑施工作业劳动防护用品配备及使用标准JGJ184-2009危险性较大的分部分项工程安全管理办法建质200987号文建设工程高大模板支撑系统施工安全监督管理导则(建质2009254号文)二、同原江北鸿恩寺项目三期工程施工图纸三、同原江北鸿恩寺项目三期工程施工组织设计第二章、工程概况一、工程简介工程名称:同原江北鸿恩寺项目三期一标段工程建设地点:重庆市江北区大石坝街道原长安厂一厂区B地块建设功能:集中商业、办公楼、地下车库及配套设施建设单位:重庆同原房地产开发有限公司质监单位:重庆市江北区建设工程质量监督站设计单位:成都基准方中建筑设计事务所(普通合伙)勘察单位:重庆川东南地质工程勘察院监理单位:重庆联盛建设项目管理有限公司施工单位:重庆渝发建设有限公司建筑设计:本工程用地面积:52361.11,一标段建筑面积约; 1-B号楼商业(8F/-3F)最大建筑高度约45m,建筑面积6.3万; 2号楼高层(26F/-3F)最大建筑高度约99.8m,建筑面积3.3万; 3号楼高层(24F/-3F)最大建筑高度约126.2m,建筑面积3.2万; 4号楼高层(24F/-3F)最大建筑高度约126.2m,建筑面积3.2万; 地下车库(2F)层高3.9m,建筑面积约4万。 结构形式:高层:全现浇框架核心筒结构体系;车库、商业:钢筋混凝土框架结构体系。基础采用独立、筏板、条形基础结合形式,以中风化泥岩为持力层。二、高大模板工程部位1、一层底板部分梁集中线荷载20kN/m及以上,支撑架搭设高度3.5m-5.9m。梁截面梁跨度板厚支撑的地基部位(轴线)900*150017.4m100负一层底板120厚1-B号楼:25/K-S轴800*14008.7m160负一层底板120厚1-B号楼:19/L-M轴500*19001.53m160负一层底板180厚2号楼:7/A-B轴、7/B-D轴、7/E-G轴550*19001.53m160负一层底板180厚2号楼:3/D-E轴600*22001.41m160负一层底板180厚2号楼:8/A-B轴、8/B-G轴、8/G-H轴600*22001.48m160负一层底板180厚2号楼:57/H轴、5/GH轴、8/GH轴、57/G轴、78/G轴400*21505.96m160负一层底板180厚3号楼:1/AB轴、16/B轴300*27006.2m160负一层底板180厚3号楼:310/H轴、1/DE轴、12/EG轴、23/GH轴400*19005.85m180负一层底板180厚4号楼:6/AB轴、610/B轴2、搭设高度8m及以上的梁板 (1)支模区域:本工程1-B#楼二层红石路V轴交1938轴楼板;2#楼一层EF轴交48轴楼板;3#塔楼负一层810轴交AB轴楼板;4#塔楼负一层46轴交GH轴楼板。 (2)支模高度:1-B#楼是10.25m(梁板标高:257.3m,支撑地基标高:247.05m),2#楼是10.00m(梁板标高:254.2m,支撑地基标高:264.2m),3#楼是8.15m(梁板标高:247.05m,支撑地基标高:238.9m),4#楼是8m(梁板标高:246.9m,支撑地基标高:238.9m)。 (3)支模范围内的梁截面尺寸、跨度、板厚:梁最大截面:400*800mm,跨度:8.7m,板厚200mm。3、施工总荷载15kN/m2及以上的板1#楼257.2m层1938/SV轴顶板区域为无粘接预应力无梁楼板,无梁楼盖板厚为350mm厚,柱帽厚度为700mm厚,支撑的地基为252.8m层底板。第三章、施工计划第一节、施工进度计划详见本工程施工组织设计第二节、材料与设备计划2.1、主要工程材料(1)设计要求在模板满足强度、刚度和稳定性要求的前提下,尽可能提高表面光洁度,阴阳角模板统一整齐。(2)模板材料1、主材模板:1830×915×15木胶合板。钢管:48×2.8钢管。主要扣件:直角扣件、对接扣件、旋转扣件。方木:截面尺寸为40×90×4000的枋木。主要杆件:立杆、大横杆、剪刀撑等。其它材料:M14、M16穿墙螺杆、40100长铁钉、可调顶托、底托等。2.2、工程施工主要周转材料和施工机具配置计划1、材料计划主要材料配备计划表序号名 称规格数量备 注115mm多层板180×90cm52000张模板2钢管48×3.5米支撑、脚手架3扣件直角,对接,万向只模板、脚手架4方木40×90400m3模板及支撑5脚手板3000×50×4002000块6对拉螺栓M14M1680000根/1000根7止水片40×40×336000片8脱模剂5T水性剂9铁钉16T2、中小型机械需用计划主要机械设备及进场计划表序号机械名称型 号功率数量备 注1平刨机MT1043KW8台开工前进场2交流电焊机BX1-31515KVA 12台开工前进场3木工圆盘锯MJ1064KW12台开工前进场4压刨机MB10428台适时进场5砂轮机12台适时进场6小型电器若干适时进场7其它设备若干适时进场第四章 施工工艺技术第一节 技术参数 模板支撑架的各项技术参数必须符合JGJ130-2011及JGJ162-2008等规范要求;落实梁、板支撑设计参数,对搭设支架按梁、板的实际分布情况进行设计。第二节 主要的搭设方法 模板支撑架严格按JGJ130-2011及JGJ162-2008规范的规定进行施工。2.1、负一层顶板部分梁集中线荷载20kN/m及以上的高支模搭设负一层顶板部分梁集中线荷载20kN/m及以上(梁截面及部位见表4.1),支撑体系搭设均采用同种高支模支撑体系。表4.1负一层顶板部分梁集中线荷载20kN/m及以上的梁梁截面梁跨度板厚支撑的地基部位(轴线)900*150017.4m100负一层底板120厚1-B号楼:25/K-S轴800*14008.7m160负一层底板120厚1-B号楼:19/L-M轴500*19001.53m160负一层底板180厚2号楼:7/A-B轴、7/B-D轴、7/E-G轴550*19001.53m160负一层底板180厚2号楼:3/D-E轴600*22001.41m160负一层底板180厚2号楼:8/A-B轴、8/B-G轴、8/G-H轴600*22001.48m160负一层底板180厚2号楼:57/H轴、5/GH轴、8/GH轴、57/G轴、78/G轴400*21505.96m160负一层底板180厚3号楼:1/AB轴、16/B轴300*27006.2m160负一层底板180厚3号楼:310/H轴、1/DE轴、12/EG轴、23/GH轴400*19005.85m180负一层底板180厚4号楼:6/AB轴、610/B轴(1)立杆的设置高支模区域表4.1的梁:沿梁底设四道木方,在梁底增设二道承重立杆,承重立杆沿梁跨度方向间距为0.5m,同时梁底立杆处设顶托(顶托伸出长度不得超过200)。非高支模区域的板:枋木间距300,立杆的纵距b=1000,立杆的横距l=1000,同时板底立杆处设顶托(顶托伸出长度不得超过200)。非高支模区域的梁:沿梁底设四道木方,在梁底增设一道承重立杆,承重立杆沿梁跨度方向间距为1m,同时梁底立杆处设顶托(顶托伸出长度不得超过200)。(2)水平杆的设置1)、在立杆底距地面或楼面板200处沿纵横水平方向按纵下横上的程序设置扫地杆,且设置水平杆,步距均为1500。2)、可调支托底部的立杆顶部沿纵横向设置一道水平拉杆。(3)剪刀撑设置1)、竖向剪刀撑a、在模板支撑架外侧四周围均设置竖向连续式剪刀撑,中部纵横向每隔8m左右设置由下至上的竖向连续剪刀撑,剪刀撑宽度为46 m;b、为了便于实际操作,剪刀撑统一采用6000钢管搭设。纵向剪刀撑按附图布设,与楼面夹角成45°60°沿高支架四周从低至顶连续布置;搭接处采用直角扣件搭接,搭接长度不小于1000,并且搭接处扣件不少于三个剪刀撑与立杆交接处用旋转扣件与立杆扣牢。2)、水平剪刀撑在竖向剪刀撑部位的顶部,扫地杆处设置水平剪刀撑。(4)立杆下基础处理高支模搭设架体立杆下为160mm厚C30钢筋混凝土楼面,安装高支撑体时下一层结构支撑架不允许拆除,直至浇捣完成高支部分砼并达到设计强度75%以上方可拆除下层结构支撑架,架体立杆下垫300mm宽方形15厚木模板。为了使高支模立杆与下层结构立杆受到较偏心力作用,应尽可能减小上下层立杆错位,施工时应两层立杆位置对比结合施工,如不能满足对应位置的,应在高支模支撑系统立杆下层结构对应位置增设立杆,以确保安全。(5)梁侧模梁侧模次楞采用40*90mm木方,沿梁底每隔300mm设一道木方,主楞采用48×2.8双钢管,主楞竖向间距500mm布置,直径M14 mm对拉螺栓布置6道,在断面内水平间距100+300+300+500+500+500mm。2.2、搭设高度8.85m的梁板(1)立杆的设置180厚板:枋木间距300,立杆的纵距b=1000,立杆的横距l=1000,同时板底立杆处设顶托(顶托伸出长度不得超过200)。(2)水平杆的设置1)、在立杆底距地面或楼面板200处沿纵横水平方向按纵下横上的程序设置扫地杆,且设置水平杆,步距均为1400。2)、可调支托底部的立杆顶部沿纵横向设置一道水平拉杆。(3)剪刀撑设置1)、竖向剪刀撑a、在模板支撑架外侧四周围均设置竖向连续式剪刀撑,中部纵横向每隔8m左右设置由下至上的竖向连续剪刀撑,剪刀撑宽度为46 m;b、为了便于实际操作,剪刀撑统一采用6000钢管搭设。纵向剪刀撑按附图布设,与楼面夹角成45°60°沿高支架四周从低至顶连续布置;搭接处采用直角扣件搭接,搭接长度不小于1000,并且搭接处扣件不少于三个剪刀撑与立杆交接处用旋转扣件与立杆扣牢。2)、水平剪刀撑在竖向剪刀撑部位的顶部,扫地杆处设置水平剪刀撑。支模高度大于8 m时,在支架中部再加设一道水平剪刀撑。(4)立杆下基础处理高支模搭设架体立杆下为160mm厚C30钢筋混凝土楼面,安装高支撑体时下一层结构支撑架不允许拆除,直至浇捣完成高支部分砼并达到设计强度75%以上方可拆除下层结构支撑架,架体立杆下垫300mm宽方形15厚木模板。为了使高支模立杆与下层结构立杆受到较偏心力作用,应尽可能减小上下层立杆错位,施工时应两层立杆位置对比结合施工,如不能满足对应位置的,应在高支模支撑系统立杆下层结构对应位置增设立杆,以确保安全。(5)梁侧模梁截面1700*2500mm、1400*2500mm梁侧模板支撑体系形式:梁侧模15mm厚木胶合板梁侧压枋40mm×90mm枋木200mm梁侧主枋48×2.8双钢管横向间距300mm对拉螺杆采用三道对拉螺杆;16;间距(从梁底算起):100mm,1050mm,1150mm;沿梁跨500mm间距布置2.3、1200厚柱帽(1)立杆的设置高支模区域:立杆的纵距b=500,立杆的横距l=500,同时板底立杆处设顶托(顶托长度不得超过200)。非高支模区域:立杆的纵距b=1000,立杆的横距l=1000,同时板底立杆处设顶托(顶托长度不得超过200)。(2)水平杆的设置1)、在立杆底距地面或楼面板200处沿纵横水平方向按纵下横上的程序设置扫地杆,且设置水平杆,步距均为1400。2)、可调支托底部的立杆顶部沿纵横向设置一道水平拉杆。(3)剪刀撑设置1)、竖向剪刀撑a、在模板支撑架外侧四周围均设置竖向连续式剪刀撑,中部纵横向每隔8m左右设置由下至上的竖向连续剪刀撑,剪刀撑宽度为46 m;b、为了便于实际操作,剪刀撑统一采用6000钢管搭设。纵向剪刀撑按附图布设,与楼面夹角成45°60°沿高支架四周从低至顶连续布置;搭接处采用直角扣件搭接,搭接长度不小于1000,并且搭接处扣件不少于三个剪刀撑与立杆交接处用旋转扣件与立杆扣牢。2)、水平剪刀撑在竖向剪刀撑部位的顶部,扫地杆处设置水平剪刀撑。(4)立杆下基础处理高支模搭设架体立杆下为180mm厚C35基础底板,安装高支撑体时下一层结构支撑架不允许拆除,直至浇捣完成高支部分砼并达到设计强度75%以上方可拆除下层结构支撑架,架体立杆下垫300mm宽方形15厚木模板。第三节 施工工艺要求 3.1 工艺流程 测量放线钢管架搭设梁底模板配制安装及校正梁侧模板安装托的安装及校正主龙骨安装次龙骨安装胶合板安装模板预检模板及架体加固模板及架体检查验收3.2 材料要求本工程支撑体系采用扣件式钢管满堂脚手架作为高支模支撑体系,在材料选用上应满足以下要求:(1)钢管1)钢管力学性质应符合国家现行标准碳素结构钢(GB700-89)中Q235A钢的规定。 2)钢管的界面尺寸应为外径48mm,壁厚2.8mm。用于立杆、纵横向水平杆、剪刀撑的钢管长度为46m。 3)钢管外观质量检查要求对承重杆件的外观抽检数量不得低于搭设用量的30%,发现质量不符合标准、情况严重的,要进行100%的检验,并随机抽取外观检验不合格的材料(由监理见证取样)送法定专业检测机构进行检测。项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明3表面质量表面应平直光滑、不应由裂纹、分层、压痕、划道和硬弯4外径、壁厚误差<0.50mm、误差<0.35mm5端面应平整,端面切斜的偏差<1.70mm旧管6钢管锈蚀程度应每年检查一次管壁上锈蚀的深度不得超过0.50mm7其它项目同新管4)钢管应无裂纹,两端面应平整,严禁打孔。(2)扣件 1)扣件应符合国家现行标准。 2)扣件质量应按下表检查。项次检查项目验收要求新扣件1产品质量合格证必须具备2生产许可证、专业检测单位测试报告3表面质量及性能应符合技术要求规定4螺栓不得滑丝旧扣件5同新扣件3、4项(3)可调托撑可调托撑螺杆外径不得小于36mm,直径与螺距符合现行国家标准梯形螺纹GB/T5796.2、GB/T5796.3的规定。可调托撑的螺杆与支托板焊接牢固,焊缝高度不得小于6mm,可调托撑螺杆与螺母旋合长度不得少于5扣,螺母厚度不得小于30mm。3.3 模板定位根据定位点,投放出十字交叉控制线,再由十字交叉控制线测放出每根偏轴线500mm的控制线。投放完后,再用经纬仪在其它控制线上检查所放控制线的准确性。其它控制线以最外的轴线为主,中间轴线采取抽查方式检查。待偏轴控制线经核验准确后,再根据设计图纸和设计变更等资料,将梁、柱等边线引放出,用以控制模板边线。(1)标高引测:根据控制水准点,用水准仪引测出板面标高(建筑标高)加0.5m控制点,并将其标注在柱钢筋上,再根据此点用钢尺或水平管引测出梁底、板底的标高。待铺设完楼板模板、未与梁柱模板固定前,再用水准仪、钢卷尺配合检查其准确性。(2)柱模板的标高控制:1)根据柱的高度,扣除砼楼板的标高后,根据胶合板或已制作好的模板高度,计算出用整块的模板数和非整块的模板尺寸,然后裁出非整模板,将非整块模板安装在柱模板中间,以保证已定形的柱交接处的模板不受破坏。 2)弹线:待楼板新浇筑砼结硬后,由测量员在楼面砼上弹出轴线控制线,核验无误之后,通知木工将柱边线弹出,最后由木工工长和质检员核查控制线,无误后,木工才能进场施工。3.4 满堂架搭设(1)立杆垂直偏差不大于3cm,步距误差不大于2cm,立杆间距不大于2cm。(2) 立杆接长严禁搭接,必须采用对接扣件连接,相邻两立杆的对接接头不得在同步内,且对接接头沿竖向错开的距离不宜小于500mm,各接头中心距主节点不宜大于步距的1/3。立杆底部设置底座及垫板,垫板厚度为15mm;(3)在架体外侧四周,由底至顶设置连续竖向剪刀撑,剪刀撑宽度为5m-8m,剪刀撑于水平杆的夹角为450 -600。在竖向剪刀撑顶部交点平面设置水平剪刀撑,扫地杆的设置层设置水平剪刀撑,水平剪刀撑宽度3m-5m,水平剪刀撑与支架纵(或横)向夹角为450 -600。(4)立杆底部纵横方向设置扫地杆(为上下各第一道),高度200mm,立杆底部第二道水平杆离底部1.6m,剪刀撑按部位实际情况连续设置。3.5 扣件安装(1)扣件规格必须与钢管外径相配套;(2)螺栓拧紧力距不应小于40N·m,且不应大于60N·m。(3)在主节点处固定纵向和横向水平杆、剪刀撑等用的直角扣件的中心点的相互距离不应大于150mm。(4)对接扣件的开口应朝上或朝内。3.6 核验标高标高弹出之后,及时核查正误。并由木工工长和质检员核验收。3.7 柱模安装根据弹出柱的控制线,待钢筋经隐蔽验收后,可以封柱模,安装前清理干净柱内杂物,安装时要先吊直模板,然后上紧柱箍、穿穿墙螺杆,各面打斜撑与满堂架连结固定牢固。在封柱模时,可以将梁柱接头模板一起安装。为了保证混凝土的施工质量,柱箍均采用钢管箍配合穿墙螺杆安装使用,当柱截面大于700时在中间设置一道穿墙螺杆,具体做法详见柱图。为了能回收和再利用穿墙螺杆,在穿墙螺杆外套PVC硬塑管,其长度与柱或梁的穿墙厚度相同,让穿墙螺杆与砼隔离开。穿墙螺杆必须安装在同一水平线或垂直线上,但为了防止因周转次数多而造成滑丝等影响质量的因素,每根穿墙螺杆使用前均应仔细检查,严禁使用已损坏的螺杆。柱边角处采用木板条找补海棉条封堵,保证楞角方直、美观。柱与柱之间采用拉通线检查验收。柱模木楞盖住板缝,以减少漏浆。3.8 梁板模板安装3.8.1 梁、板模板安装工艺流程弹出梁轴线及梁、板水平线并复核梁底脚手架搭设、搭设板满堂红脚手架梁底起拱、搭设梁底找平钢管安放梁底木方背楞铺设梁底模绑扎梁筋安装梁侧模、木背愣、钢管卡具 安放主梁(钢管) 安放次梁(50×100 木方) 调整次梁标高、起拱 安放顶板模板(15mm 厚多层板)铺设板底模板检查模板上皮标高、平整度绑板筋。3.8.2 梁、板模板安装施工要点1、在柱子混凝土上弹出梁的轴线、梁位置线及梁板水平线,并复核。2、梁支架的排列、间距要符合模板设计的规定。3、从边跨一侧开始安装,先安装第一排龙骨和支柱,临时固定再安装第二排龙骨和支柱,依次逐排安装,支柱间距0.7,主龙骨间距0.7,次龙骨间距300。立杆加可调底座和可调顶托,支柱中间和下方加横杆或斜杆。4、调节支柱高度,将主龙骨找平:当梁底板跨度等于及大于11m 时,梁底应按设计要求起拱,起拱高度为15mm;悬挑梁跨度等于及大于11m 时,起拱高度为梁跨的1/300。5、铺模板:先铺梁底模,顺次铺梁侧模、板底模,板模拼缝处用胶带封死。6、沿支架四周外立面应满足立面满设剪刀撑,中部每隔8-12m设置。7、将模板上杂物清理干净,办预检。8、安装主次梁交接处模板1)在主梁和次梁梁底交接处,先支设柱头梁豁模板,再支设主次梁的底模和侧模。2)在次梁和次梁交接处,先支设梁底模,并较高的次梁侧模上留梁豁,同时支设次梁侧模,在交接处粘贴海绵条保证模板支设的严密性,防止漏浆。3.9 高支模与非高支模部分整体性处理为提高整个高支模系统整体稳定性,要求做到以下注意事项:1、高支与非高支部分立杆间距尽可能保持统一模数,并将水平杆通常连接在一起;2、在高支与非高支交界处增设水平剪刀撑,剪刀撑宽度为高支与非高支系统各跨两排立杆;3、在高支与非高支交界处增设竖向剪刀撑,剪刀撑宽度为高支与非高支系统各跨两排立杆;施工前按以上要求进行交底,过程中严格按方案要求施工,完成后将此部位作为重点验收部位。3.10 高支模施工注意事项(1)具体布置立杆时,需对主梁、次梁、顶板三者支撑立杆间距整体考虑,使三者立杆纵、横方向均在同一条直线上。调整平分立杆间距时,以上述立杆间距为最大极限值,间距只能调小,不能调大;(2)立杆之间必须按每步距满设双向水平杆,确保其在两个方向(x,y)均具有足够的设计刚度;(3)满堂支撑架底部距基础面200以内必须设双向扫地杆;(4)严格按规范要求设置竖向和水平剪刀撑;(5)确保每一扣件的拧紧力矩控制在4565NM内;(6)立杆接长除顶层顶步以上可采用搭接外,其余各层各步立杆的连接不得采用搭接,必须使用对接扣件进行对接,并确保立杆的对接端头平整;且立杆和水平杆的接头均应错开在不同的框格中设置。如顶层采用搭接,搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm;(7)底部支座如座落在垫层上,则立杆下部需铺通长木跳板和垫铁;(8)高支模系统验收合格后,楼板钢筋绑扎前将柱子砼浇捣完毕,以增加高支模系统的稳定性。(设计高支模系统时考虑与柱子连接)3.11 高支模拆除1.拆模的时机应是砼达到必要的强度,其强度要求是根据规范规定,现浇砼结构拆模时所需强度,应符合以下要求:(1)侧模、柱模拆除时的砼强度应能保证其表面及棱角不受损伤。(2)模板拆除时,不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。(3)拆除模板前,由木工工长填写好模板拆除申请,项目主管工程师审核后,并附上试块强度报告递交监理工程师批准后方可进行拆除.(4) 梁底、楼板模板拆除时应根据试块强度,同时参考同条件养护的混凝土试块强度,在达到规定强度要求后才可以进行模板拆除工作。因部分高支架直接支撑在一层顶板上,故在高支架模板支撑架施工完毕至拆除高支撑架前,严禁拆除一层的模板支撑,(5)在拆除时,不得中途换人,如果必须换人,必须做好移交工作,。每天收工前,对未拆除的部分应及时加固处理。(6)严禁夜间进行拆架施工。2.高支撑模板拆除的工序要求:(1)拆除应按一定的顺序进行,一般是“后支的先拆,先支的后拆;先拆非承重部分,后拆承重部分,由上而下;先拆侧向支撑,后拆竖向支撑”。拆除时不要用力过猛,拆下来的材料应整理好及时运走,做到工完场地清。为了便于管理,利于前道工序为后工序创造条件,混凝土模板一经拆除,立即做好现场清理和成品保护工作。(2)在拆除模板过程中,如发现砼有影响结构安全的质量问题时,应暂停拆除,并报项目部及监理,待出方案处理后,再拆除模板。(3)模板要加强保护,拆除后逐块传递下来,不得抛掷,拆下后,即清理干净,按规格分类放整齐,以利再用。(4)模板的拆除对结构混凝土表面、强度要求应符合混凝土结构工程施工质量验收规范(GB50204-2011)中的规定:第四节 支撑体系检查及验收要求1 模板支撑架的构配件、架体的各工序必须按JGJ162-2008规范的检查验收规定进行检查验收。2高大模板支撑系统搭设前,应由项目技术负责人组织对需要处理或加固的地基、基础进行验收,并留存记录。3 高大模板支撑系统的结构材料应按以下要求进行验收、抽检和检测,并留存记录、资料。(1) 施工单位应对进场的承重杆件、连接件等材料的产品合格证、生产许可证、检测报告进行复核,并对其表面观感、重量等物理指标进行抽检。(2) 对承重杆件的外观抽检数量不得低于搭设用量的30%,发现质量不符合标准、情况严重的,要进行100%的检验,并随机抽取外观检验不合格的材料(由监理见证取样)送法定专业检测机构进行检测。(3) 采用钢管扣件搭设高大模板支撑系统时,还应对扣件螺栓的紧固力矩进行抽查,抽查数量应符合建筑施工扣件式钢管脚手架安全技术规范(JGJ130)的规定,对梁底扣件应进行100%检查。4 高大模板支撑系统应在搭设完成后,由项目负责人组织验收,验收人员应包括施工单位和项目两级技术人员、项目安全、质量、施工人员,监理单位的总监和专业监理工程师。重点检查立柱底部基础是否坚实;垫木是否满足方案要求;底座位置是否正确,顶托螺杆伸出长度是否符合规定;立柱的规格尺寸和垂直度是否符合要求,不得出现偏心荷载;扫地杆、水平拉杆、剪刀撑等设置是否符合规定、固定可靠;安全网和各种安全防护设施是否符合要求等;验收合格,经施工单位项目技术负责人及项目总监理工程师签字后,方可进入后续工序的施工。5 检查验收表格表A.5高大模板支架安全要点检查表,表A.6高大模板支架、高大作业平台支架整架验收记录表,表A.7扣件拧紧抽样检查表。表 A . 5 高大模板支架安全要点检查表工程名称支架材质钢管施工单位监理单位资 料 检 查有专项施工方案不少于5人的专家组论证专项施工方案并出具论证意见论证后经修改的方案经施工企业技术负责人批准有计算书(纵横两向立杆间距、步高取值,立杆稳定计算或可以不计算的说明)经总监理工程师批准有技术交底记录现 场 检 查保证支架内容稳固的措施设置纵横两向扫地杆,扫地杆位置有水平剪力撑外连装置设置梁底位置、每楼层(或沿柱高每4m)设抱柱装置,危险区域每步高设抱柱装置沿立杆每步均设置纵横水平杆且纵横两向均不缺杆设置纵横两向封顶杆,封顶杆位置有水平剪力撑每楼层设连板装置竖直方向沿纵向全高全长从两端开始每4m设一道剪力撑剪力撑倾角45°60°,跨越57条杆,宽度6m连墙装置在水平剪力撑位置上设置(禁止在砌体上设置)竖直方向沿横向全高全长从两端开始每4m设一道剪力撑在无墙无板处设连梁装置水平方向沿全平面每4.5m高设一道剪力撑,架顶部位加密水平剪力撑在无法采用以上4种方法处设辅助装置立杆支承支于地面时,须在混凝土地面上支立杆。支承面的处理符合规定建筑物悬挑部分的模板支架立杆支在混凝土地面上,支承面的处理符合规定支于楼面时加支顶,需支顶层数由验算定,但不少于1层从楼面(悬臂结构除外)挑出型钢梁作上层作业平台的立杆支座,型钢梁搁置在楼板上的长度与挑出长度之比2,型钢梁与楼面接触部分的首尾两端均与结构有可靠锚固。保证立杆不滑移的限位装置。型钢梁平面外约束伸出长度:可调底座不大于300mm:可调顶托不大于200mm。禁止事项支承梁的立杆应对接,禁止搭接水平杆在禁止区域内,禁止对接禁止用钢管从楼层挑出作为立杆支座禁止从外脚手架中伸出钢管斜支悬挑的模板禁止使用叠层搭设的木材支撑体系禁止用水平杆相互扣接代替水平杆与立杆扣接禁止用木杆接长作立杆禁止输送混凝土的泵管与支架连结禁止不同形式的钢管支架、钢材木材支架混用其它立杆间距、水平杆步高符合要求截面高度1m及以上的梁的支承情况扣件螺栓拧紧符合规定格构框架体系设置检查结论1 通过 2 整改 3 停止搭设整改或停止范围如下:检查单位:施工 监理检查人: 年 月 日注:高大模板是指达到或超过以下指标的作业平台:高度8m,或结构跨度18m,或经荷载组合后的施工面荷载15Kn/,或经荷载组合后的施工线荷载20Kn/m。表 A . 6 高大模板支架、高大作业平台支架整架验收记录表类别: 高大模板支架 高大作业平台支架 验收日期:工程名称: 验收部位:验收内容实测项 实测值1234567891011立杆间距横距纵距水平杆步高每道纵向竖直剪刀撑间距每道横向竖直剪刀撑间距每道水平剪力撑间距危险区域加强措施加密抱柱: 加密顶部水平剪力撑: 辅助装置:外连装置设置情况抱柱: 连板: 连墙:支承面为地面的处理情况支承面为楼面的支顶情况扫地杆缺失情况扫地杆位置的水平剪力撑水平杆缺失情况封顶杆缺失情况封顶杆位置的水平剪力撑扣件螺栓拧紧情况截面高度1m及以上的梁的支承情况格构框架体系设置情况禁止对接区内,水平杆搭接情况负责人验收意见架子班长签名:意见:合格( ) 不合格( )安全员签名:意见:合格( ) 不合格( )质检员签名:意见:合格( ) 不合格( )项目部技术负责人签名:意见:合格( ) 不合格( )公司技术部门人员签名:意见:合格( ) 不合格( )监理工程师签名:意见:合格( ) 不合格( )方案编审人员意见方案编制人签名:意见:合格( ) 不合格( )方案审查人签名:意见:合格( ) 不合格( )验收结论项目经理签名:意见:合格( ) 不合格( )表 A . 7 扣件拧紧抽样检查表 检查日期 年 月 日工程名称支架所在部位抽样部位安装扣件数量(个)规定抽检数量(个)允许不合格数(个)实抽数(个)不合格数(个)所检部位质量判定封顶杆位置及封顶杆往下一步高h范围内不限所抽部位的5%,且不少于10个0合格 不合格 截面高度1m并<1.2m的梁,承托梁底模的水平杆与立杆扣接的扣件(注5)不限全数0合格 不合格 其余部位在Ho范围内抽80%,Ho范围外抽20%519050合格 不合格9115081合格 不合格151280131合格 不合格281500202合格 不合格5011200323合格 不合格12013200505合格 不合格>3200nn/10合格 不合格检查结论处理意见检查人注:1、使用力距板手检查,拧紧力矩为40N·m65 N·m。2、“其余部位”栏中,按所检支架实际安装扣件数的栏目填写。3、扣件安装数量超过3200个,抽样数应增加。4、对检查不合格的部位,应重新扣紧后再次抽样检查,直至合格。5、截面高度1.2m的梁,直接用立杆或立杆顶部的可调顶托承重。第五章 施工安全保证措施 第一节 施工安全保证体系能否实现安全生产不仅关系到人民的生命和财产安全,也决定着工程施工能否顺利进行,是牵扯到甲乙双方和国家利益的大事。安全生产对建筑业显得极为重要。在工程施工中,一定要采取有效措施加强安全管理,确保安全目标的实现和工程施工的顺利进行。安全生产目标本单位确定本工程的安全生产管理目标为:1 基本目标:杜绝重伤、死亡、火灾和重大机械设备事故,轻伤事故率低于1.5;2 创优目标:争创重庆市市级安全文明工地。3 安全生产组织机构成立以项目经理为首,由项目副经理、项目技术负责人、项目安全环境管理部经理、相关职能部
