重庆某住宅小区电气预留预埋施工方案.doc

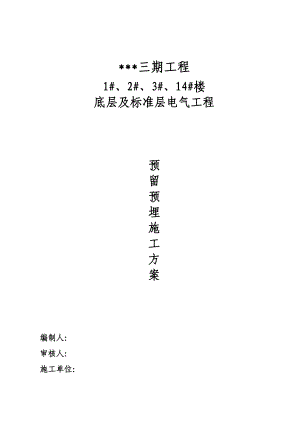

*三期工程1#、2#、3#、14#楼底层及标准层电气工程预留预埋施工方案编制人： 审核人：施工单位： 为了不影响1#、2#、3#、14#楼底层及标准层的电气线管、套管等的预留预埋进度，减少返工及不必要的材料浪费，结合相关规范及设计图纸，编制本施工方案。一、编制内容本方案的编制范围包括：1#、2#、3#、14#楼底层及标准层的强、弱电线管、线盒及套管的预埋、清理 。二、施工步骤（一）强电的线管线盒预埋1、线管及线盒的选型：线管采用顾地重型线管及顾地86型、108型线盒。凡是在筒体内的线盒均采用方线盒，户内书房、客厅、餐厅、卧室及阳台采用圆线盒，其余采用方型线盒。2、线盒的开孔。根据施工图及配管平面布置图确定线盒的开孔尺寸，上好锁扣，线盒内堵塞泡沫塑料，并用封口胶封口。按户型将预制的线盒分开堆放，便于快速地取用。3、线盒定位。土建将底模支好即开始定位。施工员依据施工图中的定位尺寸，在现场定出线盒的位置，并用油漆作好标志。线盒的定位尺寸详附图。4、配管。过道内住户照明采用DN32PVC管配管，每户一根；应急照明为PC20管一根；在1#楼、2#、3#、14#楼二、八、十四、二十、二十六及三十层单独从强电井引一根PC20管到水井及弱电井作井道照明电源。当底部钢筋绑扎完成，班级立即组织人员在已定位的线盒处将线盒用钉子钉稳。依据施工图纸所标配好线管。所配管须保证直管段顺直。线管从强电井引出时，排列均匀。管子间距为管边对管边3，线管的弯曲半径大于6倍管外径。弯入梁内的线管均在梁上开孔，线管伸到梁底模下约100。在剪力墙上的线盒位置预埋150×150×100mm的塑料泡沫，泡沫用封口胶封好。线管插入泡沫10cm，并用胶布封口。在剪力墙上的户内电箱预埋400×350mm的木盒子。5、在底层根据业主的要求只配置铜体的照明及弱电线管其于，于业主二装决定。6、插座、开关等的安装高度见附表一。附表一： 电气开关及设备安装高度表序号名 称安 装 高 度备 注1消火栓按钮消防箱内2启泵按钮底边距地1.5m3声光报警器底边距地2.0m暂不安装4开 关距地1.3m5安全出口指示灯距地2.2m6疏散指示灯距地0.5m7消防广播距地2.0m吸顶8住宅普通插座距地0.3m9电气井、电梯井插座距地1.3m10等电位接地板距地0.3m11手动报警按钮距地1.5m带电话插孔12红外探测器距地2.5m（二）弱电线管、线盒的预埋1、弱电线管、线盒的选型同强电。线盒的开孔、定位、配管、线盒线管的固定可参考强电相关条款。2、底层及标准层过道内的弱电预埋管采用一根PC25管，从弱电井引到各个消防箱。在消防箱处各预埋一根竖向的DN20PVC管作为竖向引线之用，从首层至层竖向贯通。3、住户内弱电线管进户管为4根PC25管。从对讲电话引一根PC20管到红外探测器。（三）穿梁套管的预留预埋1、强电在过道内无套管，到住户内的电话、网络及电视线缆通过80×60的PVC线槽沿过道阴角敷设，不从弱电井单独配管。弱电井进户门上方梁内埋两根DN65的钢套管作为弱电出线用，过道阴角各梁上预埋DN65钢套管各一根作为线槽通道。户内套管均为PC管，过道套管为PC32，进入书房、卧室的套管为PC25。2、套管的安装。除卫生间套管为后砌墙时贴板底预埋外，其余套管均在土建的梁筋绑扎完后预埋。梁上的套管中心间距为100mm，套管顶距板底为30mm，侧面距墙、梁为30mm。局部与给水套管交差时在现场适当的调整。（1） 当梁扎好后，在预埋套管的梁底先加上垫块。（2）将预埋套管部位周围的箍筋点焊固定。用圈尺量好套管底部的安装高度，然后将3040长的短钢筋点焊在箍筋上并复测其高度，用扎丝将套管“十”字捆绑在钢筋上，复测套管间距是否为10。（3）套管内填充泡沫，管口不得出现飞边，并用透明胶带封口。3、套管的预埋位置、大小及固定方法详套管预埋平面布置图。（四）线管、套管的清理1、土建拆除模板，将模板转移别处后，开始套管、线管等的清理工作。2、安排23人将拆除模板楼层内的所有线管及线盒、套管、预埋孔洞按施工图纸所标示全部敲打出来，清除线盒及套管、预埋孔洞内的堵塞材料。在墙上预留的泡沫塑料一定要清除干净，尤其是封口胶要撕干净。3、对线盒及预埋孔洞的尺寸复测。对线管内不通畅的地方作好记录，如出现孔洞歪斜等情况，立马组织班组分析原因，及时组织人员整改。三、成品保护措施：1、为了保证套管、线管、线盒内不进混凝土，套管、线盒需堵塞泡沫塑料，线管端头需封口。2、为了使线管不移位，在转弯处两端150mm内绑扎固定，直接头两端200mm内绑扎固定，线盒接口200mm内绑扎固定，直管段每一米绑扎固定,墙上的线管每一米绑扎固定，距泡沫150mm内绑扎固定。3、为了便于查找线盒及线管，在预埋完成后用油漆沿线管及线盒做好方向标识。4、在浇灌砼时，派专人进行值班，发现问题及时处理。四、质量控制措施1、预留预埋开始前，由施工员对安装班组进行交底，让班组熟悉图纸和预留预埋的内容。2、对班组进行安全交底，让工人熟悉项目部的安全文明施工规定。3、班组预埋完成后，通知施工员及质检员进行检查。检查完后，通知监理和业主检查，并形成文字资料。然后移交给土建进入下一个工序。4、施工员在现场随时巡视，发现问题立即整改。在浇注的过程中，班组派专人值班，发现问题及时处理。五、根据本工程的需要，作如下劳动力及施工机械设备配置。劳动力配备计划表序号工种人数备注1焊工22电工13技工34杂工35班长1施工机械设备配备一览表序号机械设备名称规格型号单位数量1焊机22KVA台22砂轮切割机400台13氧、乙炔气表块若干4气管付15氧气瓶26乙炔气瓶17开关箱配开关60A个28弹簧32、25、20根各3根9锯工把4六、安全文明施工严格按建筑施工安全检查标准JGJ5999及观山水工程文明施工管理办法等相关规定执行。
