福建某高层酒店施工电梯基础专项施工方案(附示意图).doc

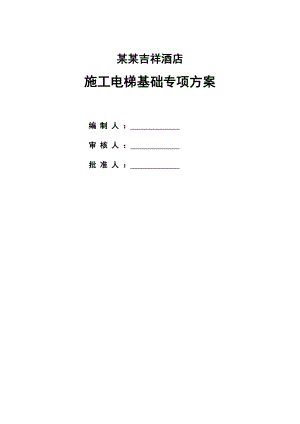

某某吉祥酒店施工电梯基础专项方案编 制 人 ： 审 核 人 ： 批 准 人 ： 目 录第一章工程概况基本概况1第二章 编制依据2第三章 施工电梯位置选择的原则2第四章 施工部署2第五章 加固措施3第六章 施工电梯定位3第七章 地下室顶板施工电梯基础荷载计算书5第八章 基础排水措施6第九章 电梯施工工期计划7第十章 注意事项7第一章 工程概况基本概况工程概况：工程名称：某某吉祥酒店建设单位：某某某某置业有限公司设计单位：某某合道工程设计集团有限公司设计监理单位：某某象屿工程咨询管理有限公司施工单位：某某工程局有限公司1. 项目位置：某某吉祥酒店项目位于福建省某某市思明区环岛路西侧，会展北路北侧。2. 用地概况：建设总用地面积 9318.199。3. 建设规模：总建筑面积约51108.5 ，总高度为98.34m，地下室建筑面积 14693。 本工程配三台施工电梯， 1#、2#施工电梯安装在塔楼区域，3#施工电梯安装在裙楼区域；具体位置详平面布置图。第二章 编制依据1、SC型施工升降机使用手册2、建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）3、施工升降机安全规程（GB100552007）4、建筑地基基础设计规范（GB500072011）5、混凝土结构设计规范（GB500102011）6、本工程施工图纸第三章 施工电梯位置选择的原则1、满足使用功能及砌筑阶段装修阶段工程量。2、满足施工电梯的各种性能，确保施工电梯安装和拆除方便。3、降低费用，使施工电梯安装和拆除费用尽量降低。4、位置要尽可能地满足现场整体策划和布置。第四章 施工部署根据砌筑结构和装修装饰工程量及工期要求，本工程配3台SC型200x200施工电梯,电梯型号为SC200/200TD，裙楼和主楼施工电梯布置在地下室顶板楼板上。具体位置详见施工电梯平面布置图及定位图。电梯技术参数额定载重量提升速度最大架设高度额定安装载重量限速器型号电机功率供电熔断器电流吊笼重量对重重量变频器功率外笼重量标准节重量2×2000KG36m/min450m2×2000KGSAJ401.22×3×11KW2×93A2×2200KG001480KG150KG3台施工电梯均安装在地下室顶板（板厚250mm）后浇捣混凝土基础上（6000×4000×300），基础厚300mm，砼标号C35，设置C12200双层双向钢筋网。施工电梯配筋图一、 组织机构及职能1、技术负责人：尧华峰，负责基础施工技术。2、施工员：朱云峰、蓝建鹏，负责现场基础土建施工。3、安装负责人：张逢春、田茂贵负责底架、螺栓预埋。4、测量员：黄波，负责土建及预埋件测量。第五章 施工电梯定位施工电梯平面布置图施工电梯与脚手架平面布置示意图第六章 地下室顶板施工电梯基础荷载计算书本工程SC型200x200施工电梯设在地下室顶板后施工的基础上（6000×4000×300）。1、升降机总自重计算SCD200/200施工电梯荷载为437.6kN，电梯基础下采用54根钢管立杆回顶加固。施工升降机高度按120米计算，标准节数量为120/1.5=80节。外笼自重：14.8KN标准节自重：80×1.5=120KN吊笼自重：2×22=44KN载重：2×20=40KN升降机总自重G：218.8KN2、基础承载P计算考虑动载、自重误差及风载对基础的影响，取基础承载系数n=2基础承载P=G×2=218.8×2=437.6KN能承受最大压力Pmax=437.6KN而制作的基础，符合升降机的使用要求。3、基础验算基础自重：6×4×0.3×2.5×10 =180KN地下室顶板承受总荷载：F=218.8+180=398.8KN布荷载为：q=413.2/(6×4)=16.6KN/根据结构说明，地下室顶板设计使用荷载标准值为16.8KN/（已经经过设计院确认的堆载）故可以不对地下室顶板以下在基础范围进行加固回顶。第八七章 基础排水措施电梯基础的定位，直接影响到基础排水和结构防水，所以设置的位置很关键。一般的基础的设置主要有以下三种：方案一：混凝土基础设在地面上优 点：不需要排水缺 点：门坎较高方案二：混凝土基础与地面相平优 点：排水较为简单缺 点：有门坎，但只需要用木板搭一个简单的坡道即可方案三：混凝土基础低于地面优 点：地面与吊笼间无门坎缺 点：非常容易积水，必须采取严格的排水措施，以免腐蚀基础。本工程施工电梯将混凝土基础设在地下室顶板上，不需要排水；但是存在门坎，需要设置斜坡以便于材料运进施工电梯，具体会根据现场做的实际情况而定。第八章 电梯施工工期计划根据公司规定和施工现场的实际情况，主体上至八层结构时，施工电梯投入使用基本可以满足要求；根据现场情况，先设置1#电梯，以满足装修和正常施工的需要，2#施工电梯考虑塔楼精装修工期需要，只在塔楼楼层设置卸料平台，3#施工电梯用于裙楼施工需要。1#电梯基础的开始为2014年4上旬；2、3#电梯基础的开始时间预计为6月中旬。1#电梯的进场时间安排为2014年4月底。 第九章 注意事项1、 基础混凝土需振捣密实，表面需平整、光滑。2、 地脚螺栓需钩住基础加强钢筋，确保底盘与基础紧固。3、 制作基础时必须同时埋好接地装置。4、 确保立杆的垂直偏差和横杆的水平偏差小于扣件架规范的要求。 5、 确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在4560N.m，钢管不能选用已经长期使用发生变形的。 6、 地基支座的设计要满足承载力的要求。
