    江苏某热电厂拆除工程施工方案.doc

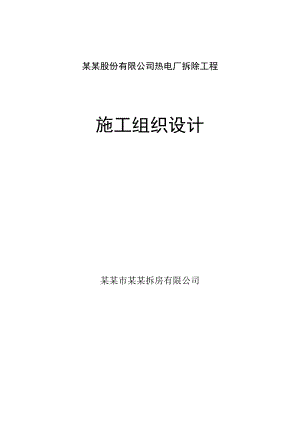

    某某股份有限公司热电厂拆除工程施工组织设计某某市某某拆房有限公司 前 言拆除工程因为设备长时间使用,现场情况复杂,且没有专门成型的施工程序或方案,现场安全隐患多,对施工管理要求很高,因此拆除工程我公司历来十分重视,为了使某某股份有限公司热电厂工程锅炉、发电机组、100米高度的烟囱及其他要求拆除的设备、建筑物等能够科学有序地组织拆除施工,确保工程顺利拆除,确保不发生任何安全事故,编制本施工组织设计。 本施工组织设计中,对某某股份有限公司热电厂拆除工程施工方案和程序,施工总平面布置,施工人力机械等资源配置,安全、质量、进度的保证措施,现场管理等进行总体策划,作为该工程施工组织和编制详细作业指导书的指导性文件。本施工组织设计编写:目 录第一章 施工总体设想1 概述51.1 目的和范围51.2 编制依据51.3 施工组织的方案针对性61.4 安全、质量、工期的控制目标62 工程概况及工程量82.1 工程概况82.2 工程量82.3 工程特点93 施工总体部署93.1 项目管理班子的人员配备、素质及管理经验93.2 人力资源配置93.3 施工机械设备投入103.4 施工作业策划114 施工总平面布置144.1 总体施工用地规划144.2 主要大型机械布置144.3力能供应154.4 施工临建15第二章 锅炉拆除施工方案15第三章 烟囱拆除施工方案19第四章 房屋拆除施工方案 28 第五章 施工工期计划及保证措施326.1 施工进度计划326.2 施工进度保证措施33 6.3 拆除范围外的建筑、设施、管线的加固保护等特殊情况下的施工措施 34第六章 安全文明及环境保护措施7.1 职业安全健康与环境管理方针及目标357.2 职业安全健康与环境管理的组织措施367.3 职业安全健康与环境管理具体管理措施367.4 主要事故防止对策378 现场文明施工规划388.1 文明施工宣传及标识388.2 人员行为规范化388.3 安全设施标准化388.4 施工环境规划399 现场施工管理419.1 现场技术管理459.2 施工机械及现场通道管理479.3 交叉施工管理;489.4 现场文明施工管理521 概述1.1 目的和范围1.1.1 目的 1) 为了使某某股份有限公司热电厂拆除工程能够科学有序地组织拆除施工,确保工程顺利拆除,确保不发生安全事故。 2) 对某某股份有限公司热电厂拆除工程施工方案和程序,施工总平面布置,施工人力机械等资源配置,安全、质量、进度的保证措施,现场管理等进行总体策划,作为该工程施工组织和编制详细作业文件的指导性文件。1.1.2 范围 本施工组织设计包含了某某股份有限公司热电厂拆除工程机组设备拆除及建筑物的总体要求,并按工程招标书要求覆盖了锅炉、汽机、除尘器、烟囱及房屋拆除施工的内容。适用于我公司在本工程上的施工组织。1.2 编制依据1) 某某股份有限公司热电厂说明书、相关图纸资料等;2) 现场实际情况;3) 原国电公司:火力发电工程施工组织设计导则(国电电源)2002第849号;4)江苏省火电建设公司质量体系文件的有关部分,及本公司有关管理规章制度;5) 以往工程的施工经验和施工组织总设计;6) 原电力部:焊工技术考核规程(DL/T679-1999);7) 原国电公司:电力建设工程施工技术管理导则(国电电源)2002第896号;8) 原电力部:电力建设文明施工规定及考核办法 电建1995 543号文;9) 国家经贸委:电力建设安全工作规程 (DL5009.1-2002); 10) 原国电公司:电力建设安全健康与环境管理工作规定(国电电源)2002第49号;11) 原电力部:火电工程施工安全设施规定 电综1997669号文件;12) 原电力部:电力建设起重机械安全监察规定 电建1996381号;13) 原电力工业部火力发电厂施工组织大纲设计规定(试行)电规1997274号文; 14) 有关国家法律、法规,国家、原电力部、建设部、国家电力公司有关标准、规范;15)江苏省火电建设公司现场安全标准化实施手册Q/523-1.03.01.672004。1.3 施工组织的方案针对性为保证工程拆除目标实现,将以如下总体思路指导施工组织。1.3.1 确保工程资源优化配置投入本标段的人力资源,及资金、物资、机械设备、劳务协作等要素,均要做到超前策划,优化配置。人员方面,遵循市场规律,因事设岗,建立强有力的项目部,组织经过两个以上工程经验的优秀技术人员,以及具备丰富施工经验的现场管理人员建立项目团队,并采用竞争上岗的方式,引入良性竞争机制,为员工充分发挥才能提供机会,在企业现有资源的基础上,整合社会资源为工程所用。达到工程所需的人、财、物等资源的最优配置,确保项目顺利进行。施工机械配备要确保满足施工要求,目前针对本工程的机械设备配置计划已完成,大型起重机械己组织进行大修,保证其在施工过程中的完好率。1.3.2 针对工程做好技术培训和充准备我公司绝大部分管理人员、施工人员和工程技术人员均参加过多个电厂工程建设,积累了丰富的经验,对各厂家锅炉的原理、结构、施工方案、施工难点和要求均有了解,但在拆除工程中,很多要求与安装施工有所不同,在人员素质方面、技术方案方面、施工管理方面有新的要求,施工技术培训应持续进行。主要是三个方面,一是参予人员需学习拆除工程的各方面要求,二是熟悉该工程机组设备结构和原理,熟悉拆除方案和顺序,三是熟悉安全要求,掌握现场危险点危险源。1.3.3 科学管理施工,确保网络工期受控本工程将继承并发展以往工程的先进科学的管理。总结以住工程的成功使用经验,使资源通过共享使用更为合理,沟通更为便捷,信息更加畅通,提高工作效率,运用现代化的管理手段保证工程项目的安全、质量、进度、成本实时受控。对现场与施工有关的各项管理规章制度,全面针对本工程特点重新制定,不断总结,找出弱项,巩固强项,形成一整套行之有效的现场管理制度,促进施工组织工作,促进技术进步,促进管理水平提高。1.4 安全、质量、工期的控制目标 本工程施工的安全目标、质量目标、工期目标如下。1.4.1 施工安全控制目标a) 杜绝人身死亡事故;不发生人员负伤事故,实现人身事故零目标;b) 无一般起重机械及施工设备事故;c) 无火灾事故;d) 无同等责任及以上的重大交通事故;e) 无环境污染事故。1.4.2 施工质量控制目标a) 无拆除设备损坏事故;b) 拆除工程按业主要求保证质量。1.4.3 施工工期控制目标 工程满足现场实际情况及业主要求。2 工程概况及工程量2.1 工程概况某某股份有限公司热电厂锅炉主要设备有:钢构架、顶板梁、屋顶构架、水冷壁、顶棚和包墙过热器、屏式过热器、高温过热器、低温过热器、省煤器、空预器、刮板式给煤机、燃烧器、风扇磨、冷热风道、烟道、抽炉烟管、引风机、锅筒、梯子、平台、栏杆及各种管道、除尘器、煤斗等;汽机设备主要有:汽轮机、发电机、凝结器、附属设备、汽水管道、油管等。2.2 工程量 本次拆除范围有发电机组两套、锅炉四台及配套设备,100米高度烟囱一座及17036.17平房的建筑物全部拆除并清理干净。 2.3 工程特点本工程具有如下特点:2.3.1 本工程工期要求较紧,对施工准备要求高。2.3.2 交叉施工多,现场会有较多的协调工作。2.2.3 主厂房设计结构紧凑,对拆除施工场地利用及安全文明施工要求高。2.2.4 现场厂房及运行设备旧,安全隐患多,现场危险点危险源辨识需要仔细清理排查,安全管理及现场监督必须全面加强。2.2.5 拆除设备的清理转运必须适时同步,以保证现场安全文明施工状态。3 施工总体部署3.1 项目组织机构a) 关于组织机构说明某某股份有限公司热电厂拆除工程工期要求较紧,组织机构的部署十分关键。在本工程中,我司实行经理领导下的项目经理负责制,项目经理代表公司进行项目管理,对公司经理负责,公司各管理部门对项目施工提供技术保障和支持。项目部各部门设置尽量简化运作,顺应扁平化管理思路。在人员方面,因事设岗,采用竞争上岗的方式,组织经过两个以上工程经验的优秀技术人员,以及具备丰富施工经验的现场管理人员充实各级部门,注重精明实干、控制严格、协调有力、政令畅通,以发挥人力资源的最大作用。b) 工程项目组织机构图:拟投入本工程施工组织机构如下图,进驻现场管理部门七个,二级施工单位四个。项目经理项目总工综合办公室工程管理部计划经营部人事财务部安全保卫部热机分公司电仪分公司物资分公司建筑物拆除分公司3.2 人力资源配置3.2.1 人力资源配置说明:人员配备以能满足工程需要为准。并遵循以下几点:a) 工程开工前,即准备充分的劳动力资源,随时处于待命状态。b) 配备人员注重高素质、低数量,减少现场后勤负荷,争取最大效益。3.2.2 整个工程各类人员配备整个施工现场高峰期人数约200人左右详见下表:整个工程各类人员配置表序人员类别人数 技能要求备 注1管理人员82技术人员6有职称证书3拆除工人钳工84持证上岗电工14持证上岗4特种作业人员电焊工2持证上岗起重工30持证上岗机械操作工18持证上岗架子工30持证上岗5服务性人员10含部分社会资源合计2003.3 施工机械及检测设备配置3.3.1 施工机械配置 a) 针对某某股份有限公司热电厂拆除工程工期情况,炉锅钢架、汽机间、除尘器、煤氧间同步拆除,以及厂区外围尚有部分工程量,大型施工机具的配置应考虑这些因素。在充分利用每一台施工机械的基础上,保证不影响工程进度。 b) 机械配置表 表中机械配置按全厂工程考虑,所开列为大型起重及运输机械,以及部分特殊施工机械,未包含中小型施工机械。全厂施工机械配置表序号名 称型 号 规 格单位数量布设点备 注1 履带起重机CC1400(250t)台2现场移动2 履带起重机QUY50A(50t)台2现场移动3 履带起重机KH150-2(40t)台1现场移动4 汽车吊TG-500E(50吨)台2现场移动5 汽车吊QY25(25吨)台2现场移动6 汽车吊QY8(8吨)台3现场移动7拖车40t2现场8拖车25t 1现场9 载重汽车10.5t台4现场 10 载重汽车8t台4现场 11 自卸汽车4.5t台3现场12 载重汽车EQP142(5t)台2现场 13逆变直流焊机ZX7-400S台4现场14装载机ZL50C台2现场零星使用15卷扬机8T台2现场16卷扬机5T台5现场17卷扬机3T台5现场18卷扬机1.5T台5现场19挖掘机W4-60C台5现场零星使用20叉车5吨台5辅助3.4 施工作业策划根据工程项目施工、管理和控制的需要,需编制实施性的施工作业指导书,制定详细的施工策划,该工作由各二组级施工单位组织。编制施工作业指导书时必须认真核对设计图纸,明确设备重量及拆除方法,明确安全控制重点,必要时出具布置图、方案图,并在作业前交底。本工程拟定编制如下施工作业指导书:1) 工程总体拆除顺序作业指导书;2) 锅炉拆除作业指导书;3) 发电机组拆除作业指导书;4) 烟囱拆除作业指导书;5) 附属部分设备拆除作业指导书6) 主厂房拆除作业指导书7) 电气系统拆除作业指导书4 施工总平面布置施工总平面布置包括总的场地利用、主要吊机布置位置、施工临建占地、施工力能供应等内容。合理地利用施工场地,布置大型吊机,是作好文明施工、保证工程进度的关键。按以下几点总体思路进行考虑:a) 现场布局合理,整齐实用,充分考虑交叉施工问题,保证作业相互不受影响。b) 现场布置满足安全文明施工管理要求。c) 尽量减少施工用地,合理安排工序,重复利用施工场地。 d) 大型吊机布设考虑吊装组件情况,在方案满足的前提下,提高机械利用率。 e) 整个施工现场物流交通流畅,不发生交通阻塞现象。4.1 总体施工用地规划本期工程总体施工用地规划如下:a)办公场地:办公地点为某某股份有限公司热电厂南边两层楼为办公地点。b) 设备堆放区:现场空地地点。c) 施工生活区:利用某某股份有限公司热电厂南边待拆除房屋生活区。4.2 主要大型机械布置 大型吊机在布置之前,应对行走轨道路基进行探测,如路基承载力不能满足该吊机对路基的要求,需进行加固处理。并重点处理好横跨有地下设施的区段。主要大型机械布置参见附图4.2.1锅炉拆除主吊 锅炉主吊:在锅炉左侧输煤栈桥旁的道路上布置一台CC1400/250t履带吊为锅炉主吊, 此吊机可覆盖整个锅炉施工,在#1锅炉受热面及钢结构拆除完成以后,清理#1锅炉场地布置CC1400/250t履带吊,作为#2锅炉主吊。4.2.2 汽机间主吊汽机间吊机直接使用汽机间行车作为主吊。4.2.3 电除尘器吊机除尘器拆除选用一台QUY50A(50t) 履带吊配合CC1400/250t履带吊拆除。4.2.4 其它吊机 a) 锅炉、汽机间0m靠通道的小型设备选用25T、8T汽车吊拆除。b) 锅炉东侧空地上布置一台50T汽车吊配合装车。c) 设备堆放场布置一台KH150-2(40t)和50T汽车吊卸车。d) 其他的小型施工机械由可以根据施工情况灵活布置。4.3力能供应4.3.1 施工用电a) 施工用电按三个点分区供电,其中施工生产区使用厂用检修电源,施工生活区办公区为220V民用电源,域使用业主方生活区电源,安表计费。b) 施工照明以各作业点钠灯照明为主,交叉照明,不留死角。4.3.2 施工用水b) 班组及办公区饮水使用电热水器和桶装水供应。c) 对新增加的生活供水管道,在进行现场施工时,项目工程部制详细布置图,照图施工。4.3.4 施工用气 a) 氧气:用量约90000m3,高峰时最大用气量 100m3/h。氧气站瓶装氧气集中堆放成排,输送至各施工场地(电除尘、锅炉间,汽机间),主管上设流量表计量。其它零星作业场所采用氧气瓶分散供应。氧气管道主管选用44×4的#20无缝钢管,设计最大流速11m/s,其安装技术要求必须符合DL5009.1-2002电力建设安全工作规程(火力发电厂部分)的要求。 b) 乙炔气:用量约18000m3,高峰时最大用气量20m3/h。乙炔瓶集中供气输送至各施工场地(电除尘、锅炉、汽机等主要用气点)。其它零星作业场所配备适量的乙炔气瓶分散供应。乙炔管道选用57×4的#20无缝钢管,设计最大流速2.8m/s,其拆除技术要求必须符合DL5009.1-92电力建设安全工作规程(火力发电厂部分)中的要求。4.3.5 施工通迅现场配置50台无线对讲机供施工人员联系使用。第二章 锅炉及发电机组、设备拆除施工方案1. 重点项目及关键工序的施工方案1.1 锅炉施工方案 锅炉设备除转机设备外,均须用吊机吊主设备,割除后用吊机吊下,割除前须仔细计算组件重量,负荷必须在吊机的额定负荷内。1.2作业程序锅炉拆除原则:先小后大,先外后里,先轻后重;先受热面后钢架; 水冷壁:从下往上,分段拆除; 钢架:由上往下,先梁后拄、逐层拆除;拆除顺序:电气设备及箱柜® 地面独立设备(引风机、风扇磨、捞渣机、刮板式给煤机、除氧器及水箱等)® 屋顶构架®外围管道® 冷风道®高温抽炉烟管 ® 降水管支管®降水管®热风道®燃烧器®水冷壁®锅炉护板® 炉顶汽水连通管 ®锅筒®屏式过热器区域顶棚®屏式过热器®高温过热器区域顶棚®高温过热器®低温过热器区域顶棚®低温过热器®空预器上部烟道® 后顶棚®包墙®省煤器高温段®空预器、省煤器低温段、烟道®顶板梁®钢构架(梯子、平台、栏杆)。1.3作业方法和要求(一)电气设备及箱柜:保护性拆除,及时运到指定地点堆放。 特别注意:确保可靠断电(二)地面独立设备:分段割除,及时运走。(三)屋顶构架:屋面波型瓦局部拆除后与屋顶构架分片在CC1400起吊钢绳预紧后割除,吊至地面后波型瓦单块拆除,分类堆放。 特别注意:每一名作业人员必须正确配用安全带和差速安全器;风力较大时禁止上屋顶作业。(四)外围管道:尽量使用吊机配合拆除,不在吊机起吊范围的使用卷扬机或倒链配合。特别注意:必须预先确认内部工质种类,属可燃、爆炸、高温、高压、有毒、腐蚀等危险性的,应采取相应安全保障措施后才能进行作业;禁止作业人员直接骑坐在被割除的高空管道上进行切割,并使被割管道自然坠落。(五)冷热风道:冷风道用吊机配合,分段割除。热风道须先拆除局部保温后,用吊机配合由上往下逐段拆除。特别注意:吊装钢绳与矩形风道的棱角处须垫半圆形钢瓦,保温层未拆除的起吊钢绳须选用较大规格,并且同样须在棱角处须垫半圆形钢瓦。(六)高温抽炉烟管:20m层以上炉左和炉前的高温抽炉烟管共4根,用CC1400吊机配合,从上往下分段割除;20m层以下至9m层和9m层以下两段,用20t倒链或卷扬机配合分段割除;20m层和9m层带支座部分连同支座最后割除。 特别注意:高温抽炉烟管内部砌筑了较厚的保温砖和耐火砖,其重量远超过钢管,因而切割的分段尺寸不能过大;吊运管段时应特别注意内部砖块脱落,砸伤人员或设备。(七)降水管支管:降水管支管133x10,总数100根,外部全部被保温材料包覆,须搭设脚手架,拆除保温材料后,用3t倒链配合分别从两端进行割除。(八)降水管:从下往上用两个10t倒链配合,分段割除,放到地面后用吊机吊走。(九)风道:从上往下就地切割成段拿出。(十)燃烧器:从下往上用倒链配合按喷口逐层割除,最后拆除支撑部件。 特别注意:检查确认内部是否有残留的燃油、煤粉,如有必要,须进行吹扫、清理等处理。(十一)水冷壁:须先打开下部疏放水管阀门,放尽内部积水,切割开四角密封和连接板,使四面水冷壁成各自独立的。拆除顺序按从下往上进行,下部水冷壁每片管排采用两个5t倒链配合割除,中上部水冷壁管排须用两台5t卷扬机配合拆除,从炉膛内放到地面,再用3t卷扬机从炉左侧拖出。切割线选在有平台层同时皆顾倒链或卷扬机的承重情况,宜小不宜大。特别注意:上下段水冷壁管排的起重承力点禁止直接选在刚性梁上,须进行加固处理或焊接经设计的吊耳。(十二)锅炉护板:有计划开窗式割除。(十三)锅筒:锅筒外形尺寸1730x65,L=13700,连内部装置总重44t,在DL-3上距锅炉中心4m处左右对称布置两台8t卷扬机,在DL=1靠炉前焊接两个导向滑轮,在锅筒支撑梁和锅筒之间布置两组32t定滑车组和动滑车组,一共10绳受力。具体布置见附图七。锅筒拆除前,须检查确保所有的相连管道全部割除,炉前影响锅筒下移的平台、栏杆及钢构架全部割除,20m平台锅筒正下方须用型钢铺设拖运轨道。一切准备好后用两台卷扬机把锅筒略微提起,确保两端吊带均不受力,在吊带圆弧段靠炉后侧焊接一个吊耳,用一个3t倒链从DL-1处拉紧,然后割除圆弧段。见下图:两端吊带圆弧段割除后,检查确认锅筒可顺利下移后,同时松动两台卷扬机,使锅筒放到20m层,就地切割成3段,用卷扬机拖至炉左侧,CC1400回转范围内,逐段吊走。特别注意:两台8t卷扬机提起锅筒时,须上下3次试验刹车系统是否可靠,所有作业人员必须使用差速安全器。(十四)屏式过热器、高温过热器、低温过热:从两端向中间逐片管排先用两根钢绳打保险,再用两个倒链分别从进出口联箱提住管排,割断后由钢绳临时悬挂,割断一定数量的管排后停止切割作业,进行起重作业。用8t卷扬机或CC1400从炉膛内放到地面,再用3t卷扬机从炉左侧拖出。进出口联箱用CC1400从炉膛内放到地面,再用3t卷扬机从炉左侧拖出。特别注意:施工人员在上到过热器联箱上作业前,须对作业区域内的积灰进行吹扫,通行不便的地方须搭设临时通道。每一名作业人员都必须正确使用差速安全器。切割作业应与起重作业和下部炉膛的拖运作业交错进行,严防高空落物打击和人员、机具高空坠落事故的发生。(十五)顶棚:顶棚的拆除采用分片、逐块割除的方法进行,切割范围既要满足施工需要,又要考虑人员通行的安全。原则上不允许大面积的一次性拆除。特别注意:顶棚开口是整个拆除工作最危险工作开始的标志,临边、空洞、上下层交叉作业、临时加固等安全措施须及时、规范展开。每一名上高空作业人员都必须配戴并正确使用安全带和差速安全器,专职安全员和相关负责人须时刻做好安全监护。(十六) 空预器上部烟道:须先拆除部分保温,焊接一定数量吊耳后用多个5t、10t倒链配合,从上往下逐段割除后放到平台,再割小或直接用CC1400吊走。(十七)后顶棚:从中间向两端逐片割除,用CC1400从炉顶吊走。(十八)包墙:切割开四角密封和连接板,使四面包墙成各自独立的。用CC1400从上部吊走。(十九)省煤器高温段:从两端向中间用CC1400一次吊两片,从上部提出。特别注意:作业人员使用的差速安全器不能拴在管排上,应拴在钢构架上。(二十)空预器、省煤器低温段、烟道:用CC1400配合,从上往下逐层割除吊走。1.4 汽机拆除施工方案1.5 作业程序拆除原则:先管道后设备的原则进行拆除。拆除顺序:电气设备及箱柜阀门管道设备1.6作业方法和要求(一)电气设备及箱柜:保护性拆除,及时运到指定地点堆放。 特别注意:确保可靠断电(二)地面独立设备:分段割除,及时运走。(三)管道:管道用行车和卷扬机吊主后分段拆除。特别注意:割除管道必须在支吊架间,割除后剩余管道支吊架必须受力足够。(四)设备:设备拆除保护性拆除,汽轮机、发电机加工包装架,包装好后运到业主指定位置。汽轮机、发电机拆除前核对图纸,加工好包装架,每拆除一件,及时编号,按设计好的包装架进行包装,并附包装清单。1.7 除尘器拆除施工方案除尘器的拆除按如下步骤进行:保温振打壳体板阴阳极板进出口喇叭顶梁壳体框架灰斗立柱拆除时按照从上到下的顺序用吊机吊住割除后吊下,顶部设备采用cc1400/250T履带吊拆除,壳体以下部分用50T履带吊拆除。第三章 烟囱拆除施工方案 一、编制依据:(1)招标文件提供的建筑物平面分布图纸等资料。(2)现场勘察资料、现场建筑物及管线布置、周边环境对拆除工程的要求。(3)建筑部:施工机械安全操作规程(4)建筑物、构筑物拆除技术规程(DBJ08-70-98)(5)市建委、公安局施工现场防火规定(试行)(6)建筑施工扣件式钢管脚手架安全技术规范(JGJ130¬2001)(7)建筑施工高处作业安全技术规范JGJ80-91。(8)建筑施工安全检查标准JGJ59-99(9)钢管脚手架扣件标准GB1583(10)苏建安质监(2002)第003号文件,“悬挑式脚手架安全管理细则”二、工程概况: 该烟囱属某某股份有限公司发电厂拆除标段高耸构造物,混凝土结构,高度约100米,烟囱位于四台锅炉东侧,北临某某厂房约20米,其它三方都是本次招标工程应拆除建筑物,烟囱拆除总体积约1000立方米。烟囱四周环境如下: 北侧距保留建筑20米,距东面河道约5米,距南面围墙约120米;距西侧围墙约80米。烟囱的结构及强度:烟囱内外径:底部外径=8.0m,顶端外径=2.5m; 烟囱壁厚:筒身为钢筋混凝土,内衬为粘土机制红砖,隔热层为封闭空气层。15米以下部分,钢筋混凝土筒身厚30cm,内衬厚24cm,筒身与内衬有5cm厚隔热层。15米以上部位,钢筋混凝土筒身厚25cm,内衬厚12cm,筒身与内衬有5cm厚隔热层,正南方向有一个宽3m、高4米的进风口。筒身混凝土为300号的硅酸盐水泥。筒身配筋情况: 纵向钢筋: 从+4.2至+10.5m,纵向钢筋为:外层20,249根;内层20间隔均布249根;从+30+40m,外层为16,210根,内层为16,210根;内外层的环向箍筋:从+4.2至+10.5m,环向箍筋为:18150;从+30+40m,环向箍筋为:16200。拆除工程特点及针对性措施: 1、拆除烟囱高度达100米,筒身混凝土为300号的硅酸盐水泥,结构坚固,采用人工拆除需在烟囱外围搭施工脚手架。搭设100米环形贴壁施工脚手架,如果全部采用落地式脚手架不能满足JGJ130-2001扣件式钢管脚手架的安全技术要求。人工拆除采用的工具主要为风镐,风镐通过空压机供气。从地面直接供气,难度较大。针对性措施: 施工脚手架高度达100米,采用分段搭设,50米以下采用落地式钢管脚手架,以上分4段悬挑搭设即在50米、68米、86米增设工字钢托架。将风管外包钢管垂直固定在施工脚手架上,这样可以保证供气压力,解决人工拆除的风镐使用问题。 2、拆除烟囱时要尽量减小粉尘的影响,人工拆除是采用风镐对烟囱自上而下粉碎性拆除,高空扬尘较大。针对性措施: 在施工脚手架的外侧悬挂绿色2000目安全网,该安全网具有一定的强度,既可减轻粉尘的影响还可遮挡碎渣。 3、安全隐患大,100米烟囱拆除时可分两部分,50米以上部位采用人工拆除,50米以下部分可采用机械拆除。人工拆除全部为高空作业,安全隐患大。针对性措施:搭(拆)脚手架必须由经安全技术教育的架子工承担,架子工持证上岗。所有参与烟囱拆除施工的人员定期进行体格检查,凡患有高血压、心脏病等不适应高空作业者,不得上脚手架作业。脚手架搭设过程中增设避雷设施。搭设人货升降梯并搭设相应的隔离棚。5级风以上天气不施工包括搭拆脚手架。雷雨天不施工包括搭拆脚手架。三、拆除方案 针对该烟囱距离某某厂房较近的事实情况,不适应爆破拆除施工,我公司拟采用人工加机械相结合的施工拆除方法。1、施工顺序:施工脚手架搭设人货升降梯安放人工拆除筒身并拆至50米拆除全部施工脚手架改用机械拆除(加长液压剪及镐头机配合)。2、 施工方法:(1)搭设由地面至顶部的全封闭钢管脚手架(高出烟囱1.5米)并经验收合格后,人工开始拆除,人工拆除至地面50米改用机械拆除;(2)人工拆除前,将通风口作为出渣口,采用小挖掘机出渣。(3)施工人员立在脚手架上,安全带挂在钢管上后,用风镐、手锤由外向内将筒体逐块拆除,使碴块全由筒体内部落下;(4)晚上严禁拆除作业,晚上可安排清渣,利于白天继续拆除。严禁拆除与清渣同时进行;(5)脚手架随施工面的降低同时降低,但脚手架必须始终保持高出施工面1.5米至2米,以防止渣块飞出脚手架防护层;(6)氧气、乙炔瓶置于作业平台上,仅气割枪在施工面上,边拆边烧断避雷天线(截断长度不大于1米),如此自上而下拆除施工至50米高度后改用机械施工。3、机械拆除施工方法: 人工拆除至50米高度后采用机械拆除,我公司拥有国内先进的神钢液压剪,该机器作业有效高度为52米,噪音低,作业时如同人的双手一样灵活、易于操作。其前部剪头装置犹如一把大剪刀,在任何角度,利用前部反转装置可自由转动剪头方向,均可把混凝土砼及低于3cm厚的钢板剪断拆除,一块一块分解下来,不留任何大块砼及墙体,只见粉碎状的砼落于地面。在拆除操作中安全、快捷、高效等多项优点得到专家及多方面媒体的好评,达到安全与高效的双效统一。4、人工拆除100米烟囱最主要的难点就是施工脚手架的搭设,搭设100米环形贴壁施工脚手架,如果全部采用落地式脚手架不能满足JGJ130-2001扣件式钢管脚手架的安全技术要求。可采用分段搭设,50米以下采用落地式钢管脚用架,以上分4段悬挑搭设即在50米、68米、86米增设工字钢托架。41搭设构造:(1)落地式扣件钢管脚手架。脚手架为双排脚手架,搭设高度为50米,20米以下采用双管立杆,20米以上采用单管立杆,搭设尺寸为:内外立杆中心距1.05m,立杆纵距1.6m,步距高为1.8m,离地面0.2m处设置纵向及横向扫地杆,外排立杆每0.6m和1.2m高度处分别设置纵向拦杆,立杆跨越6根设置剪刀撑,斜杆与地面夹角在45度至60度之间,脚手架外侧设置密目安全网。架体与筒身结构的连墙杆以二步二跨设置一个拉结点,拉结点采用硬拉结,各点梅花型相错布置,两端部位拉结点应当加强。 (2)悬挑式扣件钢管脚手架。根据烟囱的外形情况,在高度50米、68米、86米、104米处设置悬挑脚手架支架,悬挑梁选用18#工字钢,支座处分别用2根20钢筋及2块50×50×6角钢将工字钢固定在结构面上,另一头下方焊用一10#槽钢作斜撑。5、脚手架搭设步骤:51在搭设脚手架前,应做好以下准备工作:a、材料准备(1)脚手架所有钢管均采用48×3.5的钢管,重量控制在每根25kg以内,便于操作。(2)所用钢管应表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;钢管外径、壁厚、断面等的偏差均应符合规范要求。所用旧钢管表面锈蚀深度、弯曲变形程度应符合规范规定。所有钢管均应涂刷色标。(3)所用扣件应使用正规厂家产品,扣件使用前应进行检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。(4)竹笆脚手板宜采用毛竹制作,竹笆应完好无破损。(5)所有构配件应按品种、规格分类,推放整齐、平稳,堆放场地不得有积水。(6)所有进场钢管、扣件、脚手板必须进行检查验收,不合格产品不得使用于本工程。b、搭设前进行安全技术交底。施工员应按施工方案有关脚手架搭设的要求,逐级向架设和使用人员进安全技术交底。C、搭设前清除地面杂物,平整搭设场地,并使排水畅通。52搭设a、底座安放:(1)按脚手架平面布置图要求进行放线、定位。(2)根据现场情况,立杆底座采用12号槽钢直接仰铺在混凝土地坪上。(3)槽钢必须仰铺平稳,不得悬空。(4)离地面20cm处,设置纵向横向扫地杆。设置扫地杆的做法与大横杆及小横杆相同,以固定立杆底部,约束立杆移位及沉陷。b、杆件搭设脚手架搭设顺序如下:设置纵向扫地杆立杆横向扫地杆第一步纵向水平杆第一步横向水平杆连墙杆栏杆剪刀撑脚手笆第二步纵向水平杆第二步横向水平杆。c、立杆搭设(1)立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件。相邻立杆的对接扣件不得在同一高度,错开距离不宜小于500mm。立杆全高范围内垂直度偏差不得大于75mm。(2)开始搭设立杆时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。(3)当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙件。d、水平杆搭设(1)纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨。(2)纵向水平杆接长采用对接扣件连接。对接扣件连接应交错布置,两根相邻纵向水平杆的接头不宜设置在同步同跨内,且在水平方向错开距离不应小于500mm,各接头中心至最近主节点的距离不宜大于立杆纵距的1/3。(3)在同一步中,纵向水平杆应四周交圈,用直角扣件与内外角步立杆固定,固定间距不大于6m。(4)主节点处必须设置一根横向水平杆,并用直角扣件扣接且严禁拆除。(5)横向水平杆靠墙端至墙的距离不宜大于200mm。(6)横向水平杆的两端均应用直角扣件与立杆固定。作业层上非主节点处的横向水平杆,宜根据脚手板的需要等距设置,最大间距不应大于纵距的1/2。(7)脚手架必须设置纵、横向扫地杆。扫地杆距垫块200mm。e、剪刀撑、横向斜撑、连墙件搭设(1)剪刀撑、横向斜撑搭设应随立杆、纵横向水平杆等同步搭设,任何情况下不得滞后超过两步。剪刀撑应沿外侧立面整个长度和高度上连续设置。(2)剪刀撑斜杆与地面的倾角控制在45°60°之间,每道剪刀撑的宽度不应小于4跨,且不应小于6m。(3)除在拐角处应设横向斜撑外,中间每隔6跨设置一道。横向斜撑应在同一节间,由底至顶层呈“之”型连续布置。(4)剪刀撑连接统一采用搭接形式,搭接长度1000mm,且一个搭接接头上不得少于两个转向扣件连接;搭接部位必须与立杆有效连接。(5)连接件的连接杆宜水平设置。当脚手架下部暂不能设连接件时可每隔10m设置抛撑搭设抛撑,抛撑必须与脚手架可靠连接,且应在连墙件搭设后方可拆除,确保已有脚手架的稳定和架上作业人员的安全。(6)脚手架处于顶层连墙点之上的自由高度不得大于6m。当作业层高出其下连墙件2步或4m以上,其上尚无连墙件时,必须用钢管将脚手架上端与结构柱临时拉结。f、脚手板的铺设(1)脚手板应满铺、铺稳,离开墙面120150mm,作业层取150mm。采用对接平铺,四角采用直径1.2mm的镀锌钢丝牢靠固定在纵向水平杆上。(2)在拐角、斜道平台口处的脚手板,应与横向水平杆可靠连接,防止滑动。(3)自顶层作业层的脚手板往下计,宜每隔12m满铺一层脚手板。g、脚手架的拆除(1)架子拆除时应划分作业区,周围设围栏或竖立警戒标志,地面设有专人指挥,严禁非作业人员入内。(2)脚手架拆除前应检查其上杂物及地面障碍物是否清除干净。(3)拆除的高处作业人员,必须戴安全帽,系安全带,扎裹腿,穿软底鞋。(4)拆除时要统一指挥,上下呼应,动作协调,当解开与另一人有关的结扣时,应先通知对方,以防坠落。(5)脚手架的拆除遵循“由上而下,先搭后拆,后搭先拆”的原则,即按与搭设作业相反的程序进行拆除。即先拆栏杆、脚手板、剪刀撑、斜撑,后拆小横杆、大横杆、立杆等,
