江苏某工业园多层办公楼土建工程塔吊基础施工方案(附示意图).doc

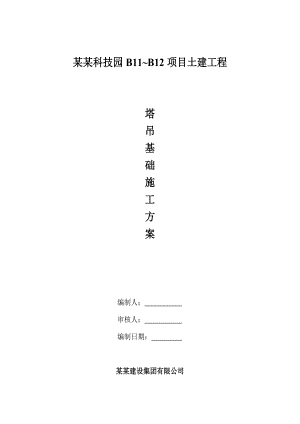

某某科技园B11B12项目土建工程塔吊基础施工方案编制人； 审核人： 编制日期： 某某建设集团有限公司1. 工程概况某某科技园B11B12项目土建工程位于苏州市工业园区，规划范围北至创苑路、西边为B7B10项目，场地南北方向较狭长，地势较为平缓。本工程由11#、12#两幢组成。两幢楼地下室相连，地下室为一车库。本工程基坑开挖深度平均为-6.3米（不包括地梁），土方量约为4万方。其中11#为五层建筑，最高处为楼梯间，建筑高度为27.2米。为最大发挥塔吊的效能，要求地下室底板钢筋绑扎时即能使用，塔吊基础必须提前施工，在土方开挖时应先开挖塔吊基础土方，便于塔吊基础混凝土的提前浇筑。2. 工程地质情况本工程各楼座的室内±0.000相当于国家85高程3.500m，塔吊位置处地下室底板面结构标高为-5.5m。底板厚450mm。本工程主楼结构形式为钢筋混凝土框架结构。基础形式为预应力空心方桩。 塔吊基础坐落在号土层上，该土层为：粘土：灰绿灰黄色，可塑状态，光泽反应光滑，无摇振反应，干强度高，韧性高，含铁锰结核及灰色条纹。本土层在整个场地均有分布，层厚2.103.40m，层面标高-1.38-0.03m，静力触探比贯入阻力Ps 为1.932.67MPa，平均值2.21MPa，室内试验压缩模量Es0.10.2=8.39MPa，工程性能较好。勘察推荐此土层承载力为180Kpa.3. 塔吊造型与选位塔吊的选型： 本工程占地面积较大，并有地下工程， 11#楼最高处高度为27.2米，故塔吊的选型不需要考虑附墙，为满足整个地下室或大部分地下室及上部结构的施工吊装需要，经过分析比较，根据公司的现有设备，本工程决定在为11#楼与12#楼之间配备一台QTZ5013塔吊负责12#楼与11#楼工程的吊装。4. 4、QTZ5013塔吊的位置、塔吊基础设置1，塔吊与轴线相对位置QTZ5013塔吊预设置在地下室内，具体位置为67*HG轴。此处无其他障碍物，且能覆盖11#与12#建筑大部分区域，是设置塔吊的好位置。这样设置，塔吊吊臂有效范围能够覆盖地下室及上部结构的绝大部分作业面。 QTZ5013塔吊坐落在地下室底板之下。此处底板面标高-5.5米，底板厚0.45米，垫层厚0.1米。塔吊基础厚度为1.0米。则将塔吊基础底标高定为-7.00米，塔吊基础顶面标高位于底板之下。2，塔吊剖面图QTZ5013塔吊在地下室底板下剖面图与平面图如下：图一：塔吊基础与承台剖面图图二：塔吊基础平面图 塔吊通过顶板时遇到井字梁，只留顶板一小块板不浇筑，其余板块可浇筑，以保证结构施工质量。如下图所示：图三：塔吊塔身遇地下室顶板此塔吊不需附墙，因为塔吊使用高度为27.2+5.5+6=38.7米。 而QTZ5013塔吊独立高度为40.1米，满足使用要求。可不附墙。 3，塔吊基础配筋图QTZ5013塔吊基础配筋图如下所示：需注意的有两点：第一，四根小短柱上需设置50*50凹槽一周，其作用为止水。第二点，预埋螺栓根部为环形，预埋好后应在环内穿入直径25的三级钢筋，起到固定与锚固双重作用。
