    广西某火车站站台照明、信息施工方案.doc

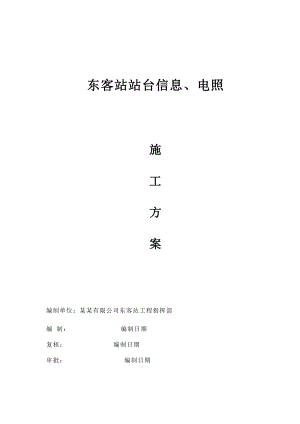

    东客站站台信息、电照施工方案编制单位:某某有限公司东客站工程指挥部 编 制: 编制日期 复核: 编制日期 审批: 编制日期 目 录一、 编制依据3二、编制范围3三、工程概述3四、施工资源组织4五、施工方案6六、施工质量管理体系及措施16七、安全、文明施工措施及职业健康保护措施27东站站台信息、电照施工方案一、 编制依据1、编制依据1.1电气专业施工图纸第九分册;1.2 东站信息设计施工图;1.3新建至黎塘铁路东站站房及相关工程施工总价承包招标文件(招标编号:JS2012-015);1.4新建至黎塘铁路东站站房及相关工程指导性施工组织设计;1.5铁路建设相关法律、法规;本项目采用的技术标准、规范、规程等;1.6当前在建客运专线铁路技术水平、管理水平和施工装备水平;1.7通过认证的ISO9001质量管理体系、ISO14001环境管理体系、OHSAS18001职业健康与安全管理体系所形成的管理手册和程序文件汇编;1.8类似铁路工程积累的施工经验、施工技术总结,工法及专利等科研成果,拥有的施工机械设备装备和施工能力。1.9装修设计图纸二、 编制范围本施工方案适合于东客站站台信息及电照工程。三、 工程概述东客站站台包括13个站台,其中南钦场含1、2、3、4站台、南广场包含5、6、7、8站台、柳南场包含9、10、11、12、13站台,我单位承担东客站站台工程包括13个站台的信息工程及电照工程。业主2013年8月15日需要四电达到联调联试要求的为南钦场1站台,2013年9月25日需要达到联调联试要求的为南广场6、7站台、柳南场13站台,其他剩余站台为2013年10月20日达到联调联试条件。1、站台信息工程包括桥架、钢管安装、扬声器、摄像机、信息屏、进站闸机等终端安装及终端所需线缆敷设。2、站台照明包括桥架、钢管安装、灯具安装及灯线敷设。3、工程数量序号工程项目规格型号单位工程区段合计南钦场南广场柳南场一站台二站台三站台四站台五站台六站台七站台八站台九站台十站台十一站台十二站台十三站台一信息工程1桥架安装200*100m18218218218218218218218218218218218218223662桥架安装100*50m18218218218218218218218218218218218218223663桥架安装(位于马道上方)400*200m464646464646464646464646465984桥架安装(位于马道上方)200*200m464646464646464646464646465985钢管安装m20020020020020020020020020020020020020026006扬声器安装10W个343434343434343434343434344427广播无线天线安装个2222222222222268摄像机安装快球台2333333333332379编组屏安装2.45*0.735m台22410双面单翼站台信息屏(含双面指针式时钟、1个静态标识)3.92*0.98m*2套22411双面双翼站台信息屏(含双面指针式时钟、2个静态标识)2.45*0.98m*4套2222222222222412进站大屏(18m宽(PH7.62RG/LED双基色超高亮屏6*2.45m*2+PH10RGB/LED全彩屏6*2.45m套11213求助按钮台2222222222222414查询机台11215进站闸机组11216安检仪组22417线缆敷设m520052005200520052005200520052005200520052005200520067600二电照工程01安装金卤筒灯MCS145SP/70 CDM-T70W盏186808080808080808080808012411902安装桥架100*50m21021021021021021021021021021021021021027303安装钢管m93040040040040040040040040040040040062059504灯线敷设WDZA-YJY-3×6mm2m744032003200320032003200320032003200320032003200496047600四、 施工资源组织1、人员配置由于东站台高度个别区段施工高度12m左右,高度高、且正处于高温季节,人员在站台施工属于高安全风险作业,我单位成立了以项目经理为组长、常务副经理、总工程师为副组长的站台施工作业领导小组。序号姓名职务职责备注1瞿秋森项目经理总协调2郑年平常务副经理施工总负责 3周金杉总工程师技术总负责 4唐昌文架子队队长现场施工负责人5蔡成责任工程师现场技术负责人6安斌安质部长现场安全监管 7曹显武物资部长物资保障8何光建综合部长后勤保障9徐长虹工长10王志伟电照小组长11郑年方信息小组长12职工37人上述人员均已在施工现场,随时可以形成施工能力。2、工器具及材料序号材料名称规格型号单位计划数量备注一信息工程1镀锌钢制桥架200*100m2366已进场2镀锌钢制桥架100*50m2366已进场3镀锌钢制桥架(位于马道上方)400*200m598已进场4镀锌钢制桥架(位于马道上方)200*200m598已进场5钢管KBGm2600已进场6扬声器10W个442甲供设备未到货7广播无线天线个26甲供设备未到货8摄像机快球台37甲供设备未到货9编组屏2.45*0.735m台4甲供设备未到货10双面单翼站台信息屏(含双面指针式时钟、1个静态标识)3.92*0.98m*2套4甲供设备未到货11双面双翼站台信息屏(含双面指针式时钟、2个静态标识)2.45*0.98m*4套24甲供设备未到货12进站大屏(18m宽(PH7.62RG/LED双基色超高亮屏6*2.45m*2+PH10RGB/LED全彩屏6*2.45m套2甲供设备未到货13求助按钮台24甲供设备未到货14查询机台2甲供设备未到货15进站闸机组2甲供设备未到货16安检仪组4甲供设备未到货17线缆敷设m67600已进场二电照工程01金卤筒灯MCS145SP/70 CDM-T70W盏1190计划2013年7月25日进场2防火桥架100*50m2730已进场3钢管KBGm5950已进场4灯线敷设WDZA-YJY-3×6mm2m47600已进场三其他辅材及工器具1镀锌全丝吊杆12mm米34800已进场2镀锌全丝吊杆8mm米17200已进场3镀锌拉爆12mm套11600已进场4镀锌拉爆8mm套5733已进场5镀锌角钢50*50*5米12040已进场6镀锌膨胀螺栓防震型12mm*110mm3440已进场7防锈喷漆400ml瓶100已进场8建筑模板2.44m*1m块40已进场9移动脚手架2m高/副副24已进场10自发电式电焊机台2已进场11电焊条2.5mm箱10已进场12镀锌钢丝绳7*0.2mm米500已进场13双槽甲板套20已进场14王八卡子套200已进场15电焊服套4已进场16角磨机把4已进场17角磨片片5000已进场18电焊帽(含玻璃双面)个15已进场19背带式安全带条30已进场20高强度橡套电焊机电缆(焊把线)35mm2m400已进场21手枪电钻博士把5已进场22电钻博士把4已进场23安全帽顶43已进场24金银花Kg10已进场五、 施工方案1、施工组织1.1本站台施工紧跟站前建筑施工进度进行,大的施工顺序南钦场1站台-南广场6、7站台-柳南场13站台-剩余其他站台,信息、电照同时进行。1.2 由于工期紧,站前单位施工进度缓慢,留给我单位绝对施工时间非常紧张,因此我单位专门抽调了技术精湛、业务娴熟、胆大心细、多次从事过高空施工作业人员来承担本次施工任务。施工分2个班组一个信息班组,一个电照班组,信息班组14人,电照班组25人。1.3 施工进度安排本施工进度安排依据 “8.15”南钦场、“9.25”(南广场、柳南场)四电联调联试节点工期进行安排,信息终端安装以甲供设备到货时间及装修进度为前提,希望兄弟单位通力配合,序号工程项目规格型号单位工程数量计划开始时间计划结束时间备注一南钦场1站台1信息工程1.1桥架安装200*100m1822013年7月22日2013年8月5日中铁建工站台脚手架不晚于2013年7月21日前拆除、清理干净1.2桥架安装100*50m1822013年7月22日2013年8月5日1.3桥架安装(位于马道上方)400*200m462013年7月22日2013年8月5日1.4桥架安装(位于马道上方)200*200m462013年7月22日2013年8月5日1.5钢管安装m2002013年7月26日2013年8月10日1.6扬声器安装10W个342013年8月22日2013年9月25日甲供设备不晚于2013年8月21日到货1.7广播无线天线安装个22013年8月22日2013年9月25日1.8摄像机安装快球台22013年8月22日2013年9月25日1.9编组屏安装2.45*0.735m台22013年8月22日2013年9月25日1.10双面单翼站台信息屏(含双面指针式时钟、1个静态标识)3.92*0.98m*2套22013年8月22日2013年9月25日1.11双面双翼站台信息屏(含双面指针式时钟、2个静态标识)2.45*0.98m*4套2013年8月22日2013年9月25日1.12进站大屏(18m宽(PH7.62RG/LED双基色超高亮屏6*2.45m*2+PH10RGB/LED全彩屏6*2.45m套12013年8月22日2013年9月25日1.13求助按钮台2013年8月22日2013年9月25日1.14查询机台12013年8月22日2013年9月25日1.15进站闸机组12013年8月22日2013年9月25日1.16安检仪组22013年8月22日2013年9月25日1.17线缆敷设m52002013年7月31日2013年8月14日2电照工程2013年7月22日2013年8月14日2.1安装金卤筒灯MCS145SP/70 CDM-T70W盏1862013年7月31日2013年8月14日2.2安装桥架100*50m2102013年7月22日2013年8月14日中铁建工站台脚手架不晚于2013年7月21日前拆除、清理干净2.3安装钢管m9302013年7月22日2013年8月10日2.4灯线敷设WDZA-YJY-3×6mm2m74402013年7月25日2013年8月12日二南广场6、7站台1信息工程1.1桥架安装200*100m3642013年8月15日2013年9月14日中铁建工站台脚手架不晚于2013年8月15日前拆除、清理干净1.2桥架安装100*50m3642013年8月15日2013年9月14日1.3桥架安装(位于马道上方)400*200m922013年8月15日2013年9月14日1.4桥架安装(位于马道上方)200*200m922013年8月15日2013年9月14日1.5钢管安装m4002013年8月23日2013年9月14日1.6扬声器安装10W个682013年9月10日2013年9月25日甲供设备不晚于2013年8月21日到货1.7广播无线天线安装个42013年9月10日2013年9月25日1.8摄像机安装快球台62013年9月10日2013年9月25日1.9双面双翼站台信息屏(含双面指针式时钟、2个静态标识)2.45*0.98m*4套42013年9月10日2013年9月25日1.10求助按钮台42013年9月10日2013年9月25日1.11线缆敷设m104002013年8月22日2013年9月9日2电照工程2.1安装金卤筒灯MCS145SP/70 CDM-T70W盏1602013年8月25日2013年9月25日2.2安装桥架100*50m4202013年8月15日2013年9月5日中铁建工站台脚手架不晚于2013年8月15日前拆除、清理干净2.3安装钢管m8002013年8月18日2013年9月7日2.4灯线敷设WDZA-YJY-3×6mm2m64002013年8月20日2013年9月15日三柳南场13站台1信息工程1.1桥架安装200*100m1822013年8月15日2013年9月14日中铁建工站台脚手架不晚于2013年8月15日前拆除、清理干净1.2桥架安装100*50m1822013年8月15日2013年9月14日1.3桥架安装(位于马道上方)400*200m462013年8月15日2013年9月14日1.4桥架安装(位于马道上方)200*200m462013年8月15日2013年9月14日1.5钢管安装m2002013年8月23日2013年9月14日1.6扬声器安装10W个342013年9月10日2013年9月25日甲供设备不晚于2013年9月10日到货1.7广播无线天线安装个22013年9月10日2013年9月25日1.8摄像机安装快球台22013年9月10日2013年9月25日1.9编组屏安装2.45*0.735m台22013年9月10日2013年9月25日1.10双面单翼站台信息屏(含双面指针式时钟、1个静态标识)3.92*0.98m*2套22013年9月10日2013年9月25日1.11双面双翼站台信息屏(含双面指针式时钟、2个静态标识)2.45*0.98m*4套22013年9月10日2013年9月25日1.12进站大屏(18m宽(PH7.62RG/LED双基色超高亮屏6*2.45m*2+PH10RGB/LED全彩屏6*2.45m套12013年9月10日2013年9月25日1.13求助按钮台22013年9月10日2013年9月25日1.14查询机台12013年9月10日2013年9月25日1.15进站闸机组12013年9月10日2013年9月25日1.16安检仪组22013年9月10日2013年9月25日1.17线缆敷设m52002013年8月22日2013年9月9日2电照工程2.1安装金卤筒灯MCS145SP/70 CDM-T70W盏1242013年8月25日2013年9月25日2.2安装桥架100*50m2102013年8月15日2013年9月5日中铁建工站台脚手架不晚于2013年8月15日前拆除、清理干净2.3安装钢管m6202013年8月18日2013年9月7日2.4灯线敷设WDZA-YJY-3×6mm2m49602013年8月20日2013年9月15日四其他站台1信息工程1.1桥架安装200*100m16382013年8月15日2013年10月14日中铁建工站台脚手架不晚于2013年8月15日前拆除、清理干净1.2桥架安装100*50m16382013年8月15日2013年10月14日1.3桥架安装(位于马道上方)400*200m4142013年8月15日2013年10月14日1.4桥架安装(位于马道上方)200*200m4142013年8月15日2013年10月14日1.5钢管安装m18002013年8月23日2013年10月14日1.6扬声器安装10W个3062013年9月10日2013年10月25日甲供设备不晚于2013年9月10日到货1.7广播无线天线安装个182013年9月10日2013年10月25日1.8摄像机安装快球台272013年9月10日2013年10月25日1.9双面双翼站台信息屏(含双面指针式时钟、2个静态标识)2.45*0.98m*4套182013年9月10日2013年10月25日1.10求助按钮台182013年9月10日2013年10月25日1.11线缆敷设m468002013年8月22日2013年10月9日2电照工程2.1安装金卤筒灯MCS145SP/70 CDM-T70W盏7202013年8月25日2013年10月25日2.2安装桥架100*50m18902013年8月15日2013年10月5日中铁建工站台脚手架不晚于2013年8月15日前拆除、清理干净2.3安装钢管m36002013年8月18日2013年10月7日2.4灯线敷设WDZA-YJY-3×6mm2m288002013年8月20日2013年10月15日1.4 技术要求1、信息工程a管线布置依据跟其他管线单位提前沟通以满足设计及相关标准为原则来布置,终端位置因甲供设备未到货,只能提前预留管线到设计终端位置,如果甲供设备能在施工进度安排表中的时间到货,将结合装修进度进行安装。b信息桥架每个站台平行于站台有1列200*100mm,1列100*50mm桥架,南北方向站台马道上方有2列400*200mm桥架、2列200*200mm桥架。C桥架吊架采用12mm镀锌全丝拉爆吊杆固定在结构顶上,直线段间距1.5m/组,在爬高、三通、直角每端及端头尽头需增设吊架,每隔6m用50*50*5mm镀锌角钢设置1组防晃动支架,防晃动支架固定在结构顶上。d防晃动支架采用M12*110热镀锌防震膨胀螺栓。e钢管吊架采用8mm镀锌全丝拉爆吊杆固定在结构顶上,直线段间距1.5m/组,吊顶安装的终端其保护长度不足1m时用金属软管保护。f线缆引到终端最终安装位置后预留2m。2、电照工程a管线及灯具布置依据跟其他管线单位及装修单位提前沟通以满足设计及相关标准为原则来布置,灯具安装结合装修进度进行安装。b电照桥架每个站台平行于站台有1列100*50mm桥架。C桥架吊架采用12mm镀锌全丝拉爆吊杆固定在结构顶上,直线段间距1.5m/组,在爬高、三通、直角每端及端头尽头需增设吊架,每隔6m用50*50*5mm镀锌角钢设置1组防晃动支架,防晃动支架固定在结构顶上。d防晃动支架采用M12*110热镀锌防震膨胀螺栓。e钢管吊架采用8mm镀锌全丝拉爆吊杆固定在结构顶上,直线段间距1.5m/组,灯具线缆保护长度不足1m时用金属软管保护。f灯线引到灯最终安装位置后预留1m。1.5施工工艺及方法在站台安装桥架及钢管采用移动脚手架进行,在马道上方的信息桥架及站台最高空间地方采用双排脚手架并排捆绑施工,在脚手架对角加斜撑以防脚手架整体倒塌。1)钢管明配敷设钢管明配工艺流程预制加工弯管、支架、吊架吊顶内墙板内管路敷设盒箱固定测定盒、箱及固定点位置支架、吊架固定钢管敷设管路敷设与连接伸缩缝处理地线焊接图 Error! No text of specified style in document.1 钢管明配工艺流程图选管及外观检查钢管进场时产品的技术文件应齐全,要有合格证,并应符合国家颁发的现行技术标准。钢管进场后,应进行外观检查,管壁厚均匀,不应有折扁、裂缝、砂眼、塌陷及严重腐蚀等缺陷。施工要求配管弯曲半径一般不小于管外径6倍。如有一个弯时,应不小于管外径的4倍。空心砖墙配合砌墙立管时,该管最好放在墙中心;管口向上者要堵好。明配管管卡最大敷设间距见下表:明配管管卡最大敷设间距表敷设方式钢管种类钢管直径(mm)15202532405065以上管卡间最大距离(m)吊架或支架沿墙敷设厚壁钢管1.52.02.53.5薄壁钢管1.01.52.02)电缆桥架安装(1) 电缆桥架安装工艺流程 弹线定位金属膨胀螺栓安装支、吊架安装桥架、线槽安装桥架、线槽接地 电缆桥架、线槽安装工艺流程图(2) 施工要求电缆桥架为热镀锌钢质槽式或梯级式桥架,消防系统线槽应为封闭式,且外刷防火涂料。电缆桥架水平安装时,支架间距不大于1.5m。电缆桥架的转角弯度为所敷设的最大规格电缆弯曲半径的10倍。桥架、线槽连接板的螺栓应紧固,螺母应位于桥架、线槽的外侧;其不带电的金属外壳均牢固连接为一整体,并可靠接地以保证其全长为良好的电气通路。桥架线槽垂直敷设,支架间距不大于2m。桥架在穿过防火墙及防火楼板时,采取防火隔离措施,防止火灾沿线路延燃。桥架施工时,应注意与其它专业的配合。桥架线槽穿过防火墙的做法见下面示意图。 电缆桥架、线槽防火封堵示意图(3) 电缆桥架、金属线槽材料选择和安装部件组成:金属线槽、桥架由直线段和弯通组成。电缆托盘、梯架规格选择:电缆在桥架内的填充率,电力电缆不应大于40;控制电缆不应大于50。并应留有一定的备用空位,以便今后为增添电缆用; 所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载;各类部件规格,应适合工种布置条件,并与托盘、梯架配套。线槽、桥架的支、吊架规格选择,应按托盘、梯架规格层数跨距等条件配置,并应满足荷载的要求。线槽、桥架的敷设位置:敷设位置应尽可能在建筑物、构筑物(如墙、柱梁、楼板等)上安装,与土建专业密切配合,桥架在跨越建筑物伸缩缝处应设置好伸缩板。与其它安装专业综合考虑空间高度,在保证各专业安装高度的同时,尽量提升线槽、桥架的安装高度,增加建筑空间,以达到美观、实用的目的。线槽、电缆桥架的总平面布置应作到距离最短,经济合理,安全运行,并应满足施工安装、维修和敷设的要求。线槽、电缆桥架多层敷设时,为了散热和维护及防止干扰的需要,层间应留有一定的距离;上部距离棚顶或其它障碍物不应小于0.3m。弱电线槽与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减少到0.3m。控制电缆桥架间不应小于0.2m。电力电缆桥架间不应小于0.3m。几组电缆桥架、线槽在同一高度平行或交叉敷设时,各相邻电缆桥架应考虑维护,检修距离,一般不宜小于0.6m。电缆桥架的组装:电缆桥架直线段和弯通的侧边均有螺栓连接孔。当桥架的直线段之间,直线段与弯通之间需要连接时,可用直线连接板(直接板)进行连接,有的桥架直线段之间连接时在侧边内侧使用内衬板。连接两段不同宽度或高度的托盘、梯架可配置变宽边接板(变宽板)或变高连接板(变高板)。托盘、梯架分支、引上、引下处宜有适当的弯通。因受空件条件限制不便装设弯通或有特殊要求时,可使用铰链连接板(铰接板)和边缘铰接板(软接板)。低压电力电缆与控制电缆共用同一托盘或梯架时,相互间宜设置隔板。托盘、梯架固定连接板的螺栓应紧固,螺母应位于托盘、梯架的外侧。由托盘、梯架引出的配管应使用钢管,当托盘需要开孔时,应用开孔机开孔,开孔处应切口整齐,应使用管接头固定。当直线段电缆桥架超过30m时,应设置伸缩缝,其连接宜采用伸缩连接板(伸缩板);电缆桥架跨越建筑物伸缩缝处应设置好伸缩板。电缆桥架在穿过防火墙及防火楼板时,应采取防火隔离措施,防止火灾沿线路延燃。防火隔离段施工中,应配合土建施工预留洞口,在洞口处预埋好护边角钢。施工时根据电缆敷设的根数和层数用L50×50×5角钢制作固定框,同时将固定框焊在护边角钢上。电缆过墙处应水平敷设,电缆穿墙时,放一层电缆就垫一层厚60mm的泡沫石棉毡,同时用泡沫石棉毡把洞堵严,再有些小洞就用电缆防火堵料堵塞。墙洞两侧应用隔板将泡沫石棉毡保护起来。在防火墙两侧1m以内对电缆直接涂防火涂料35次达到厚度0.51mm。电气竖井内电缆桥架在穿过楼板或墙壁处,应以防火隔板、防火堵料等材料作好密封隔离。桥架的接地:电缆桥架系统应具有可靠的电气连接并接地。当允许利用桥架系统构成接地干线回路时,应符合下列要求:托盘、梯架端部之间连接完好,接地孔应清除绝缘涂层。在伸缩缝或软连接处需采用编织铜线连接。沿桥架全长另外敷设接地干线时,每段(包括非直线段)托盘、梯架应至少有一点与接地干线可靠连接。对于振动场所,在接地部位的连接处应装置弹簧垫圈。3)电线管内穿线 电线采用WDZC-BYJ-450/750型铜芯塑料绝缘线沿金属线槽或穿热镀锌薄壁钢管(壁厚不小于1.5m m)在吊顶内敷设,或暗敷在楼板内。(1) 穿线要求导线穿入钢管前,钢管管口处采用丝扣连接时,应有护圈帽,当采用焊接固定时,亦可使用塑料内护口穿入硬质塑料管前,应先检查管口是否留有毛刺和刃口,以防穿线时损坏导线绝缘层。同一交流回路的导线必须穿于同一管内,不同回路、不同电压和交流与直流的导线,不得穿入同一管内。由于管内的穿电线作用不相同,应尽量使用不同颜色的塑料绝缘线,方便电器具接线,不同的相应使用不同颜色的导线,一般为 A、B、C相及工作零线、保护零线,分别采用黄、绿、红、淡蓝、黄绿双色导线区分开来,以便区分相位,平衡各相电流。管内导线包括绝缘层在内的总截面积不应大于管子内截面积的40%。(2) 管内穿线电气竖井已完善、配管工程、线槽等安装完毕后,可以进行管内穿线工作。管内穿线工艺流程如下:选择导线穿带线扫管放线及断线导线与带线的绑扎带护口导线检查绝缘摇测穿线导线接头接头包扎 管内穿线工艺流程图施工要求对于现浇混凝土中暗敷设的管道,应随拆模随扫管;砖混结构墙体内的配管在抹灰前进行扫管,经过扫管后的通畅管路应及时穿好带线。穿线时,应两个人相互配合施工,导线预留适当长度以备下一道工序。穿线完毕后,应用1000V摇表摇测绝缘电阻,要求电阻值不小于0.5M,并做好记录。选择导线根据施工图纸规定选择导线,产品应有国家质量检测机构的检验合格报告并通过国家的“3C”认证。相线、零线及保护地线的颜色应加以区分,相线为黄、绿、红色、零线采用淡蓝色,地线(PE线)应采用黄绿色,控制线为白色。清扫管路将布条的两端牢固地绑扎在带线上,两人来回拉动带线,将管内杂物清理干净。穿带线采用1.22.0mm的铁丝,先将铁丝的一端弯成不封口的圆圈,再利用穿线器将带线穿入管路内,在管路的两端均应留有1015cm的余量。受阻时,应用两根铁丝同时搅动,使两根铁丝的端头互相钩绞在一起,然后将带线拉出。放线及断线放线前应根据施工图对导线的规格、型号进行核对。放线时导线应置于放线架或放线车上。剪断导线时,导线的预留长度应按以下几种情况考虑:接线盒、开关盒、插座盒及灯头盒内导线的预留长度应为15cm;配电箱内导线的预留长度应为配电箱箱体周长的1/2;出户导线的预留长度应为1.5m。导线与带线的绑扎当导线根数较少时,例如二至三根导线,可将导线前端的绝缘层削去,然后将线芯直接插入带线的盘圈内并折回压实,绑扎牢固。使绑扎处形成一个平滑的锥形过渡部位。当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固。使绑扎接头处形成一个平滑的锥形过渡部位,便于穿线。管内穿线穿线前,应首先检查各个管口的护口是否齐整,如有遗漏或破损,均应补齐和更换。当管路较长或转弯较多时,要在穿线的同时往管内吹入适量的滑石粉。两人穿线时,应配合协调,一拉一送。穿线时应注意下列问题:同一交流回路的导线必须穿于同一管内;不同回路、不同电压和交流与直流的导线,不得穿入同一管内。导线接续由于各种导线截面、绝缘层薄厚程度、分层多少都不同,因此使用剥线的工具也不同。常用的工具有电工刀、克丝钳和剥线钳,可进行削、勒及剥削绝缘层。一般4m以下的导线原则上使用剥线钳,若使用电工刀时,不允许采用刀在导线周围转圈剥线绝缘层的方法。剥削导线采用单层剥法,不允许采用电工刀转圈剥削绝缘层,应使用剥线钳。导线均为铜芯线,接头采用焊锡法,涮锡应饱满,焊完后将焊剂及其他污物擦净。4mm2以下的导线采用绞接法,6mm2以上的导线采用缠卷法连接。导线与设备的连接,截面为10mm2及以下的单股铜芯线可直接与设备、器具的端子连接,截面为2.5mm2及以下的多股铜芯软线先拧紧搪锡或压接端子后再与设备、器具的端子连接。导线包扎应严密,送电前应进行绝缘摇测。线路检查及绝缘摇测线路检查:接、焊、包全部完成后,应进行自检和互检
