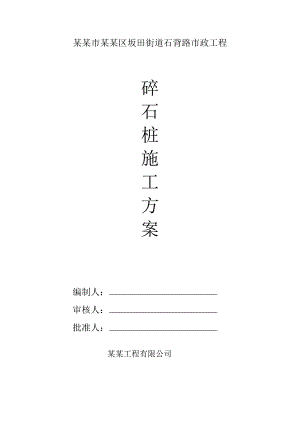

某某市某某区坂田街道石背路市政工程碎石桩施工方案编制人：审核人：批准人： 某某工程有限公司 目 录一、工程概述············································1二、施工方案··········································1 1、加固原理·······································12、施工方法········································13、试桩施工·······································44、碎石桩的施工质量控制·····························55、施工注意事项····································66、检验控制项目与方法······························7 7、施工安全保证措施································88、环境保护措施···································109、文明施工保证措施································12第一章 工程概述1、石背路起点K0+000K0+475设计道路拓宽范围及K1+195终点全幅路段处于软土路基地段，设计采用沉管碎石桩进行软基加固处理，桩径500mm，间距机动车道1.2m、人行道1.3m，按正三角形布置。碎石桩施工完成，检验合格后，在桩顶分层填筑0.3m厚碎石垫层，密实系数不小于0.96。2、存在难点在于部分管线未能及时迁改，受此影响，待人行道地基处理及新建通信、燃气管道施工完毕，再改迁现状通信、燃气及废除给水管线，然后施工另半幅的碎石桩。由此，将造成各种管道的多次接驳、碎石桩机多次进退场作业。第二章 施工方案一、加固原理沉管碎石桩是在振动锤的振动作用下，把套管沉至规定的设计深度，套管入土后，挤密套管周围土体，然后向管内投入碎石，再使碎石排入土中，分段振捣密实，形成较大直径的碎石桩，并将桩间土体进一步挤密，经多次循环后既成完整的碎石桩。桩与桩间土形成复合地基，从而提高了地基的承载力，并防止砂土液化。二、施工方法1、施工准备1）技术准备根据设计施工图绘制碎石桩布桩图，并注明桩位编号及施工说明。采用全站仪或经纬仪进行现场桩位放样，做好标志桩。根据设计本线碎石桩桩体原材料选用一定级配且不宜风化的碎石或砾石，粒径宜为2050mm，含泥量不得大于5%。 施工前按照规范及设计要求进行成桩工艺性试验，试验数量79根，待工艺试验桩满足设计和质量要求，报监理单位确认后，方可进行大面积施工。确定施打顺序：在砂质土地基中由外缘或两侧向中间进行；在粘土地基宜从中间向外围或隔排施打；在既有建（构）筑物邻近施工时，应背离建（构）筑物方向进行。2）场地准备原地面清理、整平，并进行桩位放样。3）机具设备准备碎石桩机、发电机、卷扬机等设备应经检查、维修，保证成桩过程顺利进行。检查电源、线路，并做好照明准备工作。4）人员准备配齐所有管理人员和施工人员，机手持有效操作者，并对作业人员进行安全技术交底。2、碎石成孔作业内容1）钻孔作业在施工准备完成后，由钻机操作手按照放样桩位负责钻机正确就位。就位后，把桩管及桩尖对准桩位，桩靴闭合。启动振动器，在钻进过程中，由钻机操作手负责桩机正确操作并对土层变化情况做好原始施工记录。并按技术交底要求钻至设计标高。2）投料成桩作业把桩管压入到设计深度，通过料斗向桩管内投入规定数量的碎石料，充盈系数控制在1.02；边振动边拔管，拔至设计或试验所确定的高度，同时向套管内压缩空气使碎石料从套管内排出；边振动边下压沉管至设计或试验确定的高度，将碎石料挤压密实；停止拔管后应继续振动，一般停拔悬振时间为1020s；再一次向桩管内投放规定数量的碎石料，重复循环施工至桩顶。其程序为：灌料后原位振动 振动拔管 再次罐料 第二次振动，以此为循环周期直至到设计桩顶标高完成一根桩施工作业。3）碎石桩施工工艺流程施工工艺流程见“碎石桩施工工艺流程图”。3 根据施工前试桩试验，得出的施工参数及经验，采用反复压、拔管法施工时，套管下压高度如图3，碎石桩形成后，桩体密实程度必须达到紧密状态(N63.510)。4 当实际灌注碎石量没有达到设计用量要求时，应在原位将套管打入，补充灌碎石后复打一次，桩体在施工中必须保证连续密实。5、主要工程量碎石桩主要工程量如下：碎石桩61200m，碎石桩空桩3000m，干铺碎石7858 m2（30cm厚），土工格栅1800m2，具体工程主要数量见下表：三、试桩施工1、机械就位 安装桩机时保证其垂直度偏差不大于1%，并准确对位。根据设计桩顶标高与地面高程的关系，在套管上画线标明桩顶和桩底的位置，以保证其深度。并在桩管内首先加入1m桩长的碎石。2、开动桩机，套管下沉到设计高程后，通过套管上的加料孔，用料斗向桩管内灌入1m桩长所需碎石量，桩头30cm预留碎石桩量必须考虑进去，即有效设计桩长加30cm。3、每次拔管高度控制在1m左右，拔管速度控制在1m/min左右，压管高度在0.50.6m左右，然后控制振动均匀。在下次拔管前灌入碎石，以1m桩长所需碎石量作为控制参数。4、依次拔管、压管、振密和加入碎石。5、严格控制拔管和压管高度，控制振动时间，保证振动均匀，直至达到设计桩顶。成桩后其孔口表面应有少量碎石堆积。6、关机，移动桩机到下一桩位。四、碎石桩的施工质量控制： （一）、质量控制要求： 1、按施工前工艺试桩技术参数，现场的制桩经验及各种操作进行成桩施工。 2、根据地面高程和设计桩底高程的关系，在套管上画上设计深度线，以保证直观的观察到套管的入土深度。3、正式施工时，严格按照设计桩长、桩径、桩间距、碎石灌入量及试验确定的桩管提升高度、挤密次数和留振时间、电机工作电流等施工参数进行施工，以确保挤密均匀和桩身的连续性。 4、双管法挤密应根据锤击的能量，控制分段的填石量和成桩的长度。并按贯入度控制，保证桩身的连续性、密实性及其周围土层挤密后的均匀性。5、实际灌入量没有达到设计用量要求时，应在原位将桩管打入，补充灌碎石后复打一次，或在旁边补桩一根。桩体在施工中必须确保连接、密实。6、加料按分批加料，控制数量，每段桩体在没有达到规定的密实度时须继续加料振实。7、拔管速度不得过快，排出碎石要充分，排石不畅时可适当提升高度。8、碎石桩的施工顺序应外围向中间进行,或由一边推向另一边的方式施工（具体根据现场地基实际土质情况确定）。9、桩体施工完毕后应将顶部松散桩体挖除或压实。10、碎石桩施工完成检查合格且符合设计要求后,方可进行下道工序施工。（二）、质量控制标准：施工允许偏差见下表 碎石桩施工质量要求检查项目质量标准和允许偏差检查方法桩身垂直1L/100（L为桩长）现场外观检查观测桩架和桩管垂直度桩位0.3D（D为套管外径）查测X、Y方向最大值灌碎石量满足每米灌碎石量1.02的充盈系数检查施工记录曲线或钻孔检查贯入试验N63.510钻孔检查桩深沉管法100mm检查施工记录曲线或钻孔检查冲击法300mm桩径沉管法-20mm尺量检查五、施工注意事项1、应选用技术先进、性能稳定的施工设备。2、确保桩长达到设计要求的控制方法。1）地质复核每个地段正式施工前，进行地质探测复核，通过土样与设计地质情况进行比较，对碎石桩的加固深度进行确认和调整。2）机械状态当钻进硬层后，钻进速度缓慢，机具晃动很剧烈，可认为已达到硬层。3）与设计桩长比较施工前，通过设计中的横断面图和纵断面图确定每根桩的设计桩长，在钻进过程中，以设计桩底标高为控制点，通过钻机上的刻录线判断其钻进深度，与设计桩长比较。3、确保碎石桩实际桩长进行硬底层的检测应以地质复核探测桩及土样鉴别控制为主，以电流梯度值及突变值为辅，结合操作者的实际经验予以判断。4、施工前必须通过精确测量放样确保桩位满足设计要求，确保施工时桩位水平偏差不大于0.3倍套管外径。5、桩身质量控制措施：1）振动法施工应根据试验确定的工艺参数，严格控制拔管高度、拔管速度、压管次数和时间、填碎石量、工作电流，保证桩体连续、均匀、密实。2）施工中应选用适宜的桩尖结构。当选用活瓣桩靴时，砂性土地基宜采用尖锤形，黏性土地基宜采用平底型。3）当实际碎石量没有达到设计要求时，应在原位将桩管打入，补充碎石后复打一次，或在旁边补桩。6、桩身质量检测应在施工结束后间隔一定时间进行，饱和黏性土宜为28天，砂土和杂填土地基不少于7天。7、碎石桩处理软弱土地基应检验成桩及复合地基质量，应符合设计要求，设计复合地基承载力特征值不小于140kPa。六、检验控制项目与方法1、所用的骨料品种、规格及质量应符合设计要求。 检验方法：检查产品质量证明文件及抽样试验。2、碎石桩的布置形式应符合设计要求检验方法：观察、尺量3、碎石桩的布置数量应符合设计要求检验方法：计数4、碎石桩复合地基承载力应符合设计要求检验方法：平板荷载试验。6、碎石桩施工的允许偏差，检验数量及检验方法（振动法）序号检验项目允许偏差施工单位检验数量检验方法1间距±100mm抽查5%，且不少于5处尺量2桩径-20抽查5%，且不少于5根尺量3垂直度1%抽查1%，且不少于3根经纬仪或吊线测桩架倾斜度七、施工安全保证措施1、施工现场安全技术措施1）施工作业人员到施工现场必须戴安全帽，持证上岗，非施工人员不得进入施工现场。2）施工现场的布置符合防火、防爆、防洪、防雷电等安全规定及文明施工单位的要求，施工现场的生产、生活、办公用房、仓库、材料堆放场、停车场等按批准的总平面布置图进行布置。3）现场道路平整、坚实、保持畅通、危险地点悬挂按照安全色和安全标志规定的标牌，夜间行人经过的坑、洞应设红灯示警，施工现场设大幅安全宣传标语。4）施工场地的临时用电，严格按照施工现场临时用电安全技术规范的规定执行。a.临时用电工程的安装、维修和拆除，均由经过培训并取得上岗证的电工完成，非专业电工不得进行电工作业。b.电缆线路采用“三相五线”接线方式，电气设备和电气线路必须绝缘良好，场内架设的电力线路其悬挂高度及线距符合安全规定，并架在专用电杆上。c.变压器必须设接地保护装置，其接地电阻不得大于4，变压器设防护栏，设门加锁，专人负责，近旁悬挂“高压危险、请勿靠近”的警示牌。d.室内配电配电柜必须有绝缘垫，并安装漏电保护装置。e.各类电器开关的金属外壳，均设接地或接零保护。f.配电箱能防火、防雨、箱内不得存入杂物并设门加锁，专人管理。g.移动的电器设备供电线，使用胶套电缆，穿过行车道时，套管埋地铺设，破损电缆不得使用。h.检修电器设备时必须停电作业，电源箱或开关握柄挂：“有人操作，严禁合闸”的警示牌或设专人看管，必须带电作业时应经有关部门批准。i.现场架设的电力线路，不得使用裸导线，临时铺设的电线路，必须设绝缘支撑物。j.施工现场用的手持照明灯采用36V的安全电压。k.严禁用其他金属丝替代熔断丝。7）施工中如发现危机地面建筑物或有危险品、文物时，应立即停止施工，并立即上报有关部门，待处理完毕后方可施工。2、施工机械的安全1）各种机械和车辆操作驾驶员，取得相应的操作合格证，不操作与证不合的机械，不将机械设备交给无本机操作证的人员操作，对机械操作人员要建立档案，专人管理。2）操作人员按本机说明规定，严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度。3）驾驶室或操作室应保持清洁，不存放易燃、易爆物品。酒后不操作机械，机械不带病运转或超负荷运转。八、环境保护措施1、建立健全环境保护措施某某市某某区坂田街道石背路市政工程项目，将把环保作为一件大事来抓，成立以项目部经理任组长的环境保护领导小组。项目部配备相当数量的环保设施，日常认真学习环保知识，采用新技术新方法，切实搞好环保工作。采取“环保与设计同时，环保与施工同时，环保与验收同时”的三同时措施，实现“经济效益，社会效益和环境效益”的统一。对污染源和污染状况进行监测，取得第一手的数据和资料，进行分析，确定主要污染源和污染物质及其排放特征，了解污染程度和污染范围，并提出切实有效的治理措施。采取“预防为主，防治结合，综合治理”的原则，做到积极有效的可持续发展战略的目标。主要做到以下几点：1）进场后，组织全体职工认真学习中华人民共和国环境保护法、大气污染防治法、环境污染法、环境噪声污染防治法、野生动物保护法、水土保持法等一系列相关法律、法规，使每个参与建设的职工都懂法、守法、依法施工。同时，自觉接受当地环保及其它相关行政部门的监督和管理。2）在各项施工中应尽量减少对原有自然环境的破坏。3）加强对施工技术的改造，积极推广清洁生产，减少污染源。4）加强环境管理，全面推行污染物排放控制原则，将污染降低到最低限度。5）实行节水减污，提高施工用水重复率，降低废水排放量。6）继续加强施工污染的终端处理，控制污染物排放总量，降低污染。7）制定和健全排污法规体系，加强排污管理。8）加强环境监测与事故预防，避免污染事故的发生。必要时，邀请有关环保科研部门来工地现场监测，以确定是否发生环境污染。2、林木、植被、土地及地下水资源保护措施1）对施工人员加强保护自然资源的教育，生活及取暖所用燃料，采用块煤或液化气，不准使用柴火。2）保护原有植被。对合同规定的施工界限内、外的植物、树木等尽力维持原状；砍除树木和其它经济植物时，应事先征得所有者和业主的批示同意，严禁超范围砍伐。3）严禁在有植被和林木的地方燃火取暖，以防引起火灾。4）道路所经过的自然地面，工程竣工时应立即种植宜于当地土质、气候条件的草皮和树木，以防止水土流失，保护边坡的稳定和自然环境。5）营造良好环境。在施工现场和生活区设置足够的临时卫生设施，经常进行卫生清理，同时在生活区周围种植花草、树木，美化生活环境。6）对于由于开挖引起的坍塌、滑坡等，将给予及时处理。7）工程完工后，及时进行现场彻底清理，并按设计要求采用30CM碎石垫层覆盖或其它处理措施。8）对有害物质（如燃料、废料、垃圾等）要按当地环保部门同意的措施处理后运至监理工程师指定地点进行掩埋，防止对动、植物造成损害。3、水环境保护措施1）加强循环利用施工用水，使污染物的排放量降到标准范围内。2）充分利用水体的自净能力，对经过处理的废水，合理布置排放点，满足水质排放要求。3）施工机械的废油废水，采用隔油池等有效措施加以处理，不得超标排放。4）靠近生活水源的施工，用沟壕或堤坝同生活水源隔开，避免污染生活水源。5）对生活垃圾进行分选，集中处理，严禁随处倾倒，污染环境。6）对于由施工造成的水资源污染，立即责成有关人员给予治理，并对相关污染源进行妥善处理。7）严禁人为污染水资源。对水质随机进行抽检，发现问题，立即处理。九、文明施工保证措施1、施工现场管理1）成立以项目经理为组长的现场文明施工领导小组，负责本工程文明施工管理工作，并结合实际情况制定文明施工管理细则，报总监理工程师批准后实施。2）主要规章制度包括：质量控制制度、施工安全制度、岗位职责、现场管理制度、职工管理制度等。3）开展文明施工，现场管理有序，现场布置统一规划，施工区材料堆放整齐，场地平整，道路、排水畅通。现场施工人员必须佩戴安全帽、上岗证件，证件应附照片并写姓名、单位、岗位等内容。施工现场挂宣传标志，形成良好的文明施工气氛。4）施工现场内道路平整、排水畅通，生产和生活污水进行污水处理后循环利用或排放。5）施工生产过程中的建筑垃圾清运到指定地点，保证施工现场整齐、干净、卫生。6）严格按照公安、消防部门的要求设置防火设施，定期对灭火器等防火设施进行检查，保证防火设施的使用性能。7）道路派专人进行养护，保证晴雨畅通，经常清扫、洒水，防止尘土飞扬，保证不影响当地群众正常生活、生产活动。8）车辆在运料过程中，对易飞扬的物料用篷布覆盖严密，且装料适中，不得超载。9）合理安排施工作业，在靠近居民区的施工地段，夜间不安排噪音大的机械施工。2、办公、生活设施1）办公室干净、卫生、整齐。职工宿舍做到通风、明亮、保温、隔热，地面用砖铺或水泥砂浆铺面，宿舍内物品摆放整齐。2）职工食堂干净、卫生，锅台、锅灶用瓷砖或马赛克贴面，食堂工作人员必须经过健康检查，有健康合格证，穿戴工作服、帽，食物容器上有生熟标记，餐具经过严格消毒，设置防蝇、防鼠措施。3）厕所设专人管理，生活垃圾及时处理。3、建设工地良好的文化氛围1）经常性地对职工进行文化素质教育，经常性开展健康向上的文体活动，增强职工的文明意识。2）工地设立阅报栏和宣传栏，大力宣传社会主义精神文明建设。3）增强以职业思想、职业责任、职业纪律、职业技能为主要内涵的职业道德。4）增强学技术、学文化的气氛，遵守国家法律，尊重当地的民俗，遵守地方法规。自觉维护施工现场的社区治安，杜绝打架斗殴、酗酒、赌博等不文明行为。5）处理好与当地群众的关系，积极开展多种形式的便民、爱民活动，搞好与驻地政府、群众的关系，积极参与当地精神文明建设，创造宽松良好的施工外部环境。
