鹿寨县文化艺术中心工程临时用电施工组织设计.doc

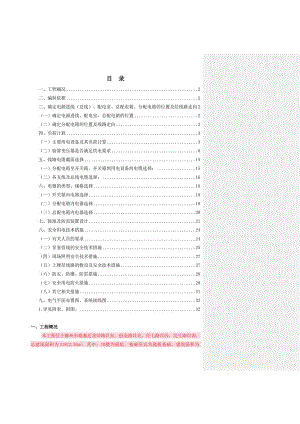

目 录一、工程概况2二、编制依据2三、确定电源进线（总线）、配电室、总配电箱、分配电箱的位置及经线路走向2（一）确定电源进线、配电室，总配电箱的位置2（二）确定分配电箱的位置及线路走向2四、负荷计算3（一）主要用电设备及其负荷计算3（二）验算变压器是否满足供电要求8五、线路电缆截面选择15（一）分配电箱至开关箱、开关箱到用电设备的电缆选择：15（二）各支线及总线电缆选择：16六、电器的类型、规格选择18（一）开关箱内电器选择18（二）分配电箱内电器选择19（三）总配电箱内电器选择20七、接地及防雷装置设计21八、安全用电技术措施24（一）有关人员的要求24（二）穿套管线的安全技术措施25（四）现场照明安全技术措施27（五）上楼层线路的敷设及安全技术措施27（六）防灾、防爆、防雷措施28（七）安全用电防火措施28（八）其它相关措施31九、电气平面布置图、系统接线图321.详见附表、附图。32一、工程概况本工程位于柳州市鹿寨县龙田路以东，创业路以北，经七路以西，民生路以南，总建筑面积为37812.85m2，其中：1#楼为剧院，基础形式为筏板基础，建筑面积为32133.60（地上建筑面积22757.00，地下建筑面积9376.60）层高分别为1层4.5m，2层6.6米，3层5.4m，4层5.4m,5层4.5m；2#楼为青少年活动中心，基础形式为条形基础和独立基础相结合，层高分别为1层5.4m,2层5m，3层4.8m，建筑面积为1614.88 ；4#楼为音乐厅，层高分别为1层7.2m，二层5.2m，三层6.9m，结构形式为条形基础和独立基础相结合，建筑面积为4064。独立基础，其中1#楼有地下一层，地上六层，地下室层高为5.1m，2#楼三层，4#楼三层。在每栋楼后面的括号内具体写出该栋楼是什么，基础形式分别写清楚，结构形式、楼层高度也应说明。 二、编制依据1、低压配电设计规范（GB50054-2011）2、通用用电设备配电设计规范（GB50055-2011）3、供配电系统设计规范（GB50052-2009）4、施工现场临时用电安全技术规范（JGJ46-2005）5、建筑施工安全检查标准（JGJ59-2011）6、本工程施工组织设计三、确定电源进线（总线）、配电室、总配电箱、分配电箱的位置及经线路走向现场场地基本平整，场地内障碍物已清除干净，现场“三通一平”已完成。施工现场上方没有高压电线通过，地下没有电缆经过。施工用电主要是施工机械和照明用电，施工机械设备约27台。本工程采用220V/280V两种电压供电，电源引接点由甲方指定说明具体位置，位于工地现场西侧围墙边。（一）确定电源进线、配电室，总配电箱的位置电源进线由甲方提供，在工地的南侧设有1台315KVA的变压器。根据现场情况，为便于施工现场的用电管理，降低成本，合理分配变压器的容量，在工地内设1台总配电箱，用电缆将电源接入到总配电箱。（二）确定分配电箱的位置及线路走向 根据建筑施工组织设计确定的用电设备、机械位置及电源进线的位置结合现场实际情况，主要的用电动力机械分布在场地的中部，钢筋加工制作工棚位于2#北侧空地交4#楼南侧这个地方在哪里？空地上。办公室、生活区等临时设施用电按施工总用电量的8%考虑。考虑甲方在现场提供了1台315KVA的变压器，因此供电线路分为由南两条路线引进，？设置1个总配电箱为什么要设两个总配电箱？,A、B、C两条回路。1、A路线主要为2台塔吊，2台井架，1#楼施工机械用电、钢筋加工场，木工加工棚。2、B路线主要负责2#、4#楼内施工机械用电，一台塔吊用电、一台井架用电。3、C路线主要负责洗车台、办公区、生活区用电。现场施工临时用电按照三级配电、二级漏电保护的TN-S三相五线必须是三相五线制制供电系统进行用电管理。详见临时施工用电平面布置图，线路的敷设方式为电缆埋地敷设。四、负荷计算（一）主要用电设备及其负荷计算1、主要用电设备表： 表1序号设备名称设备技术数据P´e、S´e（KW/KVA）暂载率工作电压COS1塔式起重机QTZ6340JC=25%380V0.752塔式起重机QTZ31535JC=25%380V0.753井架11380V0.754混凝土搅拌机7.5380V0.755钢筋切断机2.5380V0.756钢筋弯曲机2.5380V0.757钢筋调直机7.5380V0.758砂轮切割机1.5380V0.759电渣压力焊20JC=20%380V单相0.4510闪光对焊机40JC=20%380V单相0.4511木工电锯1.5380V0.7512木工电刨1.1380V1.7513手电钻0.5220V0.7514振动器1.1380V0.6515平板振动器1.5380V0.6516潜水泵1380V0.7517加压泵5380V0.7518室外照明1220V12、各用电设备的设备计算容量：根据各种用电设备的设备容量换算方法，确定各设备的计算容量，其中：长期工作制电动机的设备容量Pe等于其铭牌额定功率Pe；反复短时工作制电动机的设备容量Pe是指统一换算到暂载率JC=25%时的额定功率；电焊机及电焊装置的设备容量Pe是指统一换算到JC=100%时的额定功率各设备计算容量的计算结果详见表2。3、各单机设备的计算负荷确定：根据设备的计算容量可计算出其计算负荷，有如下公式：计算负荷：Sj=Pe/ COS（KVA）计算电流(三相）：Ij=(A)计算电流(二相）：Ij =（A）各单机设备的计算负荷结果详见见表3。 单台设备容量计算表 表2序号设备名称设备技术数据设备容量(Pe)的确定（KW）P´e、S´e（KW/KVA）暂载率工作电压COS长期工作制Pe= P´e反复短时工作制Pe=2P´e不对称负荷用电设备Pe=S´e照明灯具Pe= P´e1塔式起重机QTZ6344JC=25%380V0.7544？2塔式起重机QTZ31535JC=25%380V0.75353井架11380V0.75115混凝土搅拌机7.5380V0.757.56钢筋切断机2.5380V0.752.57钢筋弯曲机2.5380V0.752.58钢筋调直机7.5380V0.757.59直螺纹套丝机3380V0.75310砂轮切割机1.5380V0.751.511电弧焊机BX1-25018.5JC=20%380V单相0.488.312电渣压力焊20JC=20%380V单相0.458.913闪光对焊机UN2-4040JC=20%380V单相0.4517.914木工电锯1.5380V0.751.515木工电刨1.1380V1.751.116手电钻0.5220V0.750.517振动器1.1380V0.651.118平板振动器1.5380V0.651.519潜水泵1380V0.75120加压泵5380V0.75521室外照明1220V11单台设备计算负荷及计算电流 表3序号设备名称设备容量Pe（KW）COS计算负荷Sj=Pe/ COS（KVA）计算电流(三相）Ij=(A)计算电流（单相）Ij =（A）1塔式起重机QTZ6340.90.7554.582.92塔式起重机QTZ315350.7546.770.93物料提升机110.751416.74混凝土搅拌机7.50.7510.015.25钢筋切断机2.50.753.35.16钢筋弯曲机2.50.753.35.17钢筋调直机7.50.7510.015.28直螺纹套丝机30.754.06.19砂轮切割机1.50.752.03.010电弧焊机BX1-2508.30.4817.345.511电渣压力焊8.90.4519.852.012木工电锯1.50.752.03.013木工电刨1.10.751.52.214手电钻0.50.750.73.015振动器1.10.651.72.616平板振动器1.50.652.33.517潜水泵10.751.32.018加压泵50.756.710.119室外照明1114.5（二）验算变压器是否满足供电要求 根据现场施工需要，A回路的用电设备及其计算负荷详见表4。A回路的用电设备及其计算负荷表： 表4序号设备名称数量（台）单台设备计算负荷Sj（KVA）计算负荷小计（KVA）1塔吊QTZ63154.554.52塔吊QTZ315146.746.73井架111114混凝土搅拌机110.020.05平板振动器12.32.36砼振动器41.76.87木工电锯22.04.08钢筋调直机110.010.09钢筋切断机23.36.610钢筋弯曲机23.36.611电渣压力焊219.838.612电弧焊113.313.313砂轮切割机12.02.014木工电刨11.51.515手电钻20.72.816加压泵16.76.717潜水泵21.35.218舍内照明灯51.05.019合计26246.61Z总箱负荷计算：总箱负荷计算公式： Sj总=K1Sja+K2Sjb+K3Sjc 其中： Sj总 总计算负荷(KVA)； Sja 全部施工动力用电设备额定用量之和； Sjb 室内照明设备额定用电量之和； Sjc 室外照明设备额定用电量之和； K1 全部施工用电设备同时使用系数； 总数10台以内取0.75；1030台取0.7；30台以上取0.6； K2 室内照明设备同时使用系数，取0.8； K3 室外照明设备同时使用系数，取1.0；本计算中取：K1=0.6，K2=0.8；K3=1，则有： Sj总=0.7×246.6+0.8×5=176.6KVA Ij总=1000 Sj总/(Ue)=268(A) 根据现场施工需要，B回路的用电设备及其计算负荷详见表5。B回路用电设备及其计算负荷表 表5序号设备名称数量（台）单台设备计算负荷Sj（KVA）计算负荷小计（KVA）1混凝土搅拌机210.020.02塔吊QTZ315146.7 46.7 3井架211 224砂轮切割机12.0 2.0 5电弧焊机117.3 17.36电渣压力焊219.839.67木工电锯22.0 4.0 8木工电刨11.5 1.5 9手电钻40.7 2.7 10振动器41.7 6.8 11平板振动器12.3 2.3 12照明灯51513合计19169.82Z总箱负荷计算：总箱负荷计算公式： Sj总=K1Sja+K2Sjb+K3Sjc其中： Sj总 总计算负荷(KVA)； Sja 全部施工动力用电设备额定用量之和； Sjb 室内照明设备额定用电量之和； Sjc 室外照明设备额定用电量之和； K1 全部施工用电设备同时使用系数； 总数10台以内取0.75；1030台取0.7；30台以上取0.6； K2 室内照明设备同时使用系数，取0.8； K3 室外照明设备同时使用系数，取1.0；本计算中取：K1=0.6，K2=0.8；K3=1，则有： Sj总=0.7×169.9+0.8×5= 122.9KVA Ij总=1000 Sj总/(Ue)=186.7(A)A 、B回路的总用电量为176.6+122.9299.5KVA根据现场施工需要，C回路主要用于办公区用电及生活区用电，考虑办公及生活用电按施工总电的5%考虑，即实际总用电量为:299.5×1.05=314KVA<315KVA变压器满足供电的要求。（三）A回路各支路用电量计算1、1N-1支路负荷计算： 1N-1支路包含1N-1分配电箱的设备，主要供1#楼施工用电，其设备及其计算负荷详见表6。1F-1分配电箱设备及其计算负荷表 表6序号设备名称数量（台）单台设备计算负荷(KVA)单台设备计算电流（A）计算负荷小计(KVA)1塔式起重机QTZ631 54.5 82.9 54.5 2塔式起重机QTZ315146.770.946.73井架1 11 16.7 114混凝土搅拌机11015.2105电渣压力焊219.852.039.66木工电锯1 2.0 3.0 2.0 7木工电刨1 1.5 2.2 1.6 8手电钻2 0.7 3.0 1.4 9振动器2 1.7 2.6 3.410平板振动器1 2.3 3.5 2.3 11加压泵16.710.16.7动力计算负荷合计（KVA）179.212室外照明2 1.0 4.5 21N-1支路计算负荷如下： Sj总=K1Sja +K3Sjc取：K1=0.7，K3=1，则：Sj总=0.7×179.2+1×2=150.5KVAIj总=1000×150.5/(×380)=228.7A2、1N-2支路负荷计算： 1N-2支路包含1F-2分配电箱的设备，主要供1#楼北侧施工用电，其设备及其计算负荷详见表7。1F-2分配电箱设备及其计算负荷表 表7序号设备名称数量（台）单台设备计算负荷(KVA)单台设备计算电流（A）计算负荷小计(KVA)1井架11116.5112砂轮切割机12.0 3.0 2.0 3电弧焊机117.3 26.3 17.3 4电渣压力焊219.830.039.65木工电锯22.0 3.0 4.0 6木工电刨21.5 2.2 37手电钻40.7 3.0 2.8 8振动器21.7 2.6 3.49平板振动器12.33.52.310潜水泵21.3 2.0 2.6 11加压泵16.7 10.1 6.7 动力计算负荷合计（KVA）94.7 12室外照明21.0 4.5 2.01N-2支路计算负荷如下： Sj总=K1Sja +K3Sjc取：K1=0.7，K3=1，则：Sj总=0.7×94.7+1×2=68.3KVAIj总=1000×68.3/(×380)=103A3、1N-3支路负荷计算： 1N-3支路包含1F-3分配电箱的设备，主要供1#楼南侧施工用电，其设备及其计算负荷详见表8。1F-3分配电箱设备及其计算负荷表 表8序号设备名称数量（台）单台设备计算负荷(KVA)单台设备计算电流（A）计算负荷小计(KVA)1砂轮切割机12.0 3.0 2.0 2电弧焊机BX1-250117.3 45.5 17.3 3潜水泵21.3 2.0 2.6 4加压泵16.7 10.1 6.7 动力计算负荷合计（KVA）28.6 5室内照明21.0 4.5 2.01N-3支路计算负荷如下： Sj总=K1Sja +K3Sjc取：K1=0.7，K3=1，则：Sj总=0.8×28.6+1×2=24.88KVAIj总=1000×24.88/(×380)=34.8A4、1N-4支路负荷计算： 1N-4路包含1F-4分配电箱的设备，主要供钢筋加工场设备用电，其设备及其计算负荷详见表9。1F-4分配电箱设备及其计算负荷表 表9序号设备名称数量（台）单台设备计算负荷(KVA)单台设备计算电流（A)计算负荷小计(KVA)1钢筋切断机23.3 5.1 6.62钢筋弯曲机23.3 5.1 6.63钢筋调直机110.0 15.2 10.0 4砂轮切割机12.0 3.0 2.0 5电弧焊机117.3 45.5 17.3 动力计算负荷合计（KVA)42.56室外照明21.0 4.5 2.0 2N-2支路计算负荷如下： Sj总=K1Sja +K3Sjc取：K1=0.75，K3=1，则：Sj总=0.75×42.5+1×2=33.9KVAIj总=1000×33.9/(×380)=51.5A 楼层配电箱支路为进入楼内的支线，其主要施工用电如表11楼层配电箱支路负荷表 表11序号设备名称数量（台）单台设备计算负荷(KVA)单台设备计算电流（A）计算负荷小计(KVA)1电弧焊机BX1-250117.3 45.5 17.3 2电渣压力焊219.852.039.63木工电锯22.0 3.0 4.0 4木工电刨21.5 2.2 2.9 5手电钻20.7 3.0 1.3 6振动器21.7 2.6 3.4 7平板振动器12.3 3.5 2.3 动力计算负荷合计（KVA）70.88室外照明21.0 4.5 21N-6支路计算负荷如下： Sj总=K1Sja +K3Sjc取：K1=0.7，K3=1，则：Sj总=0.7×70.8+1×2=51.6KVAIj总=1000×51.6/(×380)=78.4A（四）B回路各支路用电量计算:1、2N-1支路负荷计算： 2N-1主要供1台塔吊、两台物料提升机、两个搅拌机施工用电，其设备如表12：2N-1分配电箱设备及其计算负荷表 表12序号设备名称数量（台）单台设备计算负荷(KVA)单台设备计算电流（A）计算负荷小计(KVA)1物料提升机111 16.7 22 2搅拌机17.511 7.53电渣压力焊219.852.039.64木工电锯22.0 3.0 4.0 5木工电刨21.5 2.2 3.0 6手电钻40.7 3.0 2.8 7振动器41.7 2.6 6.88平板振动器12.33.52.39潜水泵21.3 2.0 2.6 10加压泵16.7 10.1 6.7 动力计算负荷合计（KVA）97.3 12室外照明21.0 4.5 2.02N-1支路计算负荷如下： Sj总=K1Sja +K3Sjc取：K1=0.7，K3=1，则：Sj总=0.7×97.3+1×2=70.1KVAIj总=1000×70.1/(×380)=106.5A2、2N-2支路负荷计算：2N-2分配电箱设备及其计算负荷表 表12序号设备名称数量（台）单台设备计算负荷(KVA)单台设备计算电流（A）计算负荷小计(KVA)1塔式起重机QTZ315146.770.946.72物料提升机111 16.7 11 3搅拌机17.511 7.54电渣压力焊219.852.039.65木工电锯22.0 3.0 4.0 6木工电刨21.5 2.2 3.0 7手电钻40.7 3.0 2.8 8振动器41.7 2.6 6.89平板振动器12.33.52.310潜水泵21.3 2.0 2.6 11加压泵16.7 10.1 6.7 动力计算负荷合计（KVA）133 12室外照明21.0 4.5 2.02N-2支路计算负荷如下： Sj总=K1Sja +K3Sjc取：K1=0.7，K3=1，则：Sj总=0.7×133+1×2=95.1KVAIj总=1000×95.1/(×380)=141.5A楼层配电箱支路为进入楼内的支线，其主要施工用电如表11楼层配电箱支路负荷表 表11序号设备名称数量（台）单台设备计算负荷(KVA)单台设备计算电流（A）计算负荷小计(KVA)1电弧焊机BX1-250117.3 45.5 17.3 2电渣压力焊219.852.039.63木工电锯22.0 3.0 4.0 4木工电刨21.5 2.2 2.9 5手电钻20.7 3.0 1.3 6振动器21.7 2.6 3.4 7平板振动器12.3 3.5 2.3 动力计算负荷合计（KVA）70.88室外照明21.0 4.5 21N-6支路计算负荷如下： Sj总=K1Sja +K3Sjc取：K1=0.7，K3=1，则：Sj总=0.7×70.8+1×2=51.6KVAIj总=1000×51.6/(×380)=78.4A五、线路电缆截面选择（一）分配电箱至开关箱、开关箱到用电设备的电缆选择： 由于施工现场实行“一机一闸一漏一箱一锁”的原则，分配电箱至开关箱、开关箱到用电设备的导线选择可根据设备的计算电流、按电缆的允许电流选择。根据表3所得的各种设备计算电流，选择结果如表12。分配电箱至开关箱、开关箱到用电设备的电缆选择表 表12序号设备名称计算电流（A)所选电缆型号规格电缆额定载流量（A)1塔式起重机QTZ6382.9 YJV-5×16902塔式起重机QTZ31570.9YJV-5×16903物料提升机16.7YJV-5×10904混凝土搅拌机15.2YC-5×6245钢筋切断机5.1 YC-5×6246钢筋弯曲机5.1 YC-5×6247钢筋调直机15.2 YC-5×6248直螺纹套丝机6.1 YC-5×6249砂轮切割机3.0 YC-5×62410电弧焊机BX1-25045.5 YC-5×105211闪光对焊机UN2-40104.7 YC-5×3510312电渣压力焊52YC-5×105213木工电锯3.0 YC-5×62414木工电刨2.2 YC-5×62415手电钻3.0 YC-5×62416振动器2.6 YC-5×62417平板振动器3.5 YC-5×62418潜水泵2.0 YC-5×62419加压泵10.1 YC-5×62420照明灯4.5 YC-2×10+1×624（二）各支线及总线电缆选择：1、电缆选择： 根据各总箱及分配电箱的计算电流大小以及保护零线截面积的要求选择各支线及总线电缆的规格如表13。各支线及总线电缆选择表 表13回路编号计算电流（A）电缆规格（mm2）电缆额定载流量（A）1N268BLV-3×3002×1503601N-1228.7YJV-3×952×502601N-2103YJV-3×952×501601N-334.8YJV-3×952×501001N-451.5YJV-3×502×251601N-578.4YJV-3×952×501602N186.7YJV-3×2402×1202602N-1106YJV-3×952×501602N-2141YJV-3×952×501602、电压损失校验：查附表可得各规格电缆的电压降（mv/m），计算各段电缆的电压损失率如表14：电压损失计算表 表14回路编号电缆规格（mm2）计算电流I（A）电缆长度L（m)电压降（mv/m）电压降U（V）电压损失率U/Ue（%）1NYJV-3×1502×1502683000.195.71.51N-1YJV-3×1202×120227.91000.454.51.21N-2YJV-3×1202×120103.81200.45 5.41.41N-3YJV-3×1202×12037.8300.45 2.70.71N-4YJV-3×1202×12051.5500.874.351.12NYJV-3×1502×120186.42400.212.90.72N-1YJV-3×1202×120106.51000.45 4.51.22N-2YJV-3×1202×120144.4800.45 3.60.95表14所计算结果：各回路经验算，其电压损失均5%，电缆选择符合要求。六、电器的类型、规格选择（一）开关箱内电器选择开关箱内的隔离开关及漏电保护开关的选择根据设备的计算电流大小来确定。对于电动机负荷的设备，需考虑其起动电流较大的因素，可参照附录表确定其额定工作电流，同时漏电保护开关须符合额定漏电动作电流为30mA，额定漏电动作时间小于0.1S。其中振动器、平板振动器、潜水泵、加压清水泵的漏电保护器必须选择防溅型，且其额定漏电动作电流为15mA，额定漏电动作时间小于0.1S。根据表3中所列各种设备的计算电流，结合设备起动电流的影响，各用电设备对应的开关箱电器参数选择详表15。各用电设备对应的开关箱电器配置表 表15序号设备名称计算电流（A)隔离开关选型漏电保护器(三极四线型)11Z总箱477.2DZ20T-630/3300 (630A)DZ20L-630（630A）2塔式起重机QTZ6382.9AM1T-100/330 (100A)DZ20L-100（100A）3塔式起重机QTZ31570.9AM1T-100/330 (100A)DZ20L-100（100A）4物料提升机16.6AM1T-100/330 (40A)DZ20L-40（40A）5混凝土搅拌机15.2AM1T-40/330 (40A)DZ15L-40（16A）6钢筋切断机5.1AM1T-40/330 (40A)DZ15L-40（16A）7钢筋弯曲机5.1AM1T-40/330 (40A)DZ15L-40（16A）8钢筋调直机15.2AM1T-40/330 (40A)DZ15L-40（40A）9直螺纹套丝机6.1AM1T-40/330 (40A)DZ15L-40（40A）10砂轮切割机3AM1T-40/330 (40A)DZ15L-40（16A）11电弧焊机BX1-25045.5AM1T-60/330 (60A)DZ15L-60（60A）12闪光对焊机UN2-40104.7DZ20T-160/3300 (160A)DZ20L-160（160A）13电渣压力焊52AM1T-60/330 (60A)DZ15L-60（60A）14木工电锯3AM1T-40/330 (40A)DZ15L-40（16A）15木工电刨2.2AM1T-40/330 (40A)DZ15L-40（16A）16手电钻3AM1T-40/330 (40A)DZ15L-40（16A）17振动器2.6AM1T-40/330 (40A)DZ15L-40（16A）18平板振动器3.5AM1T-40/330 (40A)DZ15L-40（16A）19潜水泵2AM1T-40/330 (40A)DZ15L-40（16A）20加压泵10.1AM1T-40/330 (40A)DZ15L-40（40A）21室外照明4.5AM1T-40/330 (40A)DZ15L-40（16A）（二）分配电箱内电器选择分配电箱中各支路的隔离开关及断路器的额定动作电流选择与所对应的开关箱内电器的动作电流相同。本方案中，各支路的开关选用透明外壳的空气开关，这种开关可看到内部触头的通断情况，因而兼具隔离、过负荷、短路跳闸的作用，故而不另设隔离开关。根据负荷计算所得的各分配电箱总计算电流以及表14，各分配电箱内电器选择表如表16表17：A、B回路分配电箱内电器选择表 表16分配电箱编号回路编号计算电流(A)断路器选型1F1-1F4进线268.4DZ20T-250/3300 (300A)n121.7DZ47LE-50 (32A)n282.8AM1T-100/330 (100A)n337.8AM1T-6
