辽宁某框架结构幼儿园屋面工程施工方案(附节点图).doc

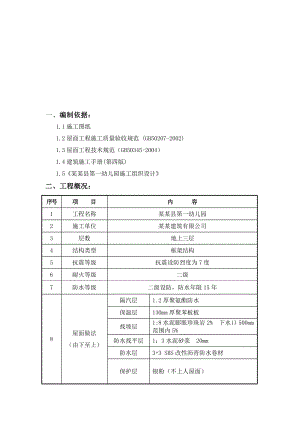

一、编制依据：1.1施工图纸1.2屋面工程施工质量验收规范 (GB50207-2002)1.3屋面工程技术规范（GB50345-2004）1.4建筑施工手册(第四版)1.5某某县第一幼儿园施工组织设计二、工程概况：序号项 目内 容1工程名称某某县第一幼儿园2施工单位某某建筑有限公司3层数地上三层4结构类型框架结构5抗震等级抗震设防烈度为7度6耐火等级二级7防水等级二级设防，防水年限15年8屋面做法（由下至上）隔汽层1.2厚聚氨酯防水保温层130mm厚聚苯板板找坡层1:8水泥膨胀珍珠岩2% 下水口500mm范围内5%防水找平层1：3水泥砂浆 20mm防水层3+3 SBS改性沥青防水卷材保护层银粉（不上人屋面）三、施工准备：3.1材料及要求：3.1.1 隔气层：取消3.1.2保温材料：采用130厚聚苯板，材料的密度、导热系数等技术性能，必须符合设计要求和施工及验收规范的规定，应有试验资料。本工程使用的保温板为130厚,聚苯板，其物理性能参数为：表观密度24 kg/m3,抗压强度、 MPa，导热系数为 W/m·K。保温材料产品必须有出厂合格证，选用厚度、规格应与设计要求一致，外形应整齐；密度、导热系数、强度应符合设计要求。材料复试后方能使用。3.1.3找坡层：最薄20厚1:8水泥膨胀珍珠岩找2%坡坡向雨水口(雨水斗周围500mm的范围内的坡度为5)。膨胀珍珠岩粒径10mm-20mm之间，水泥采用PO32.5，对其强度、安定性指标进行复验。排汽道采用50PVC管。3.1.4防水层：防水材料为3+3 SBS改性沥青防水卷材，材料性能要符合下表规定，材料进场后要见证取样进行复试，经复试合格后方可使用。防水卷材的外观质量如下表：项目质量要求孔洞、缺边、裂口不允许边缘不整齐不超过10mm胎体露白、未浸透不允许散布材料颗粒、颜色均匀每卷卷材的接头不超过一处，较短的一段不应小于1000mm，接头处应加长150mm防水卷材的物理性能如下表：项目性能要求聚酯毡胎体玻纤胎体聚乙烯胎体拉力（N/50mm）450纵向350横向250100延伸率（）最大拉力时，30断裂时，200耐热度（，2h）90，无流淌、起泡低温柔度（）183mm厚r15mm；4mm厚r25mm；3s弯180°，无裂纹不透水性压力0.30.20.3保持时间303.1.5防水保护层及面层：不上人屋面防水保护层为银粉保护层。3.2机具要求3.2.1 机动机具：搅拌机、平板振捣器。3.2.2 工具：汽油喷灯、铁抹子、平秋、木刮杠、水平尺、手推车、木拍子、木抹子、橡皮锤、锤子、喷壶、排笔等。3.3施工条件：3.3.1 主体结构完成并经过验收。3.3.2 出屋面的管道、雨水口等已经安装完毕并经过验收。3.3.3 出屋面的烟风帽结构已经完成。防水收口小沿已完成。3.3.4 屋面所有预留孔洞已经封堵完毕。3.3.5 在女儿墙和机房外墙上把找坡线弹出，同时保证防水立面高度250mm。四、施工方法：4.1工艺流程总体施工顺序是从下到上施工，保温层和找坡层可以相互搭接交错施工。其它各层必须整体施工完毕后方可进行下道工序。具体如下：130mm厚挤塑板保温层1:8膨胀珍珠岩找坡层20mm厚水泥砂浆防水找平层SBS3+3防水层银粉保护层 4.2保温层：保温层铺设：保温层从一端向另一端铺贴，尽量减少板材切割，在边角部位非整板处要切割整齐，拼合严密。 4.4膨胀珍珠岩找坡层：4.4.1施工工艺：弹线、找坡、冲筋1:8水泥膨胀珍珠岩找坡铺设膨胀珍珠岩压实4.4.2依据屋顶平面图要求找坡形式进行找坡，主要流水坡度为2%，局部远点的坡度可放为1%，雨水斗周围500mm的范围内的坡度为5。由落水口到相对应部位女儿墙距离，计算出女儿墙内侧找坡层的高度。用水平仪抄出标高点，在女儿墙上弹出墨线，落水口周围的厚度不小于30mm，然后依计算出的各部位的找坡厚度，拉线打点充筋。4.4.3按1:8水泥膨胀珍珠岩搅拌4.4.4按照冲筋的厚度铺摊1:8膨胀珍珠岩混凝土，然后用滚子碾压三遍使之密实。滚子所用钢管的直径为250mm，内灌注砼。4.4.5边角滚子压不到的部位用铁抹子拍实。4.4.6排气孔做法：采用50PVC管，根据实际情况本工程设置两排排气管，间距6米。4.5防水找平层施工：4.5.1施工工艺：冲筋铺砂浆第一遍抹压第二遍抹压养护4.5.2首先将找坡层上的松散陶粒清扫掉，并铲平有凸出部分的膨胀珍珠岩。4.5.3依找坡层的坡度先找平、冲筋，稍许洒水湿润找坡层表面。4.5.4先将管根、通风道口部位处理好，然后以筋铺灰找平，用刮杠沿筋刮平，用木搓子搓平然后用铁抹子第一遍压光。4.5.5待浮水沉失后人踏上去有脚印但不下陷为度，再用铁抹子压第二遍，压光即可成活。4.5.6砂浆的配比为1：3，在压光24小时后浇水养护。连续养护不少于3天。4.5.7此层找平要留分格缝，按找坡层的分格缝进行分格，缝格的深度为2，宽2。4.5.8找平层的抹灰部位为所有需做防水层的部位，且女儿墙根部、管根部、通风道出屋面的根部、设备基础的根部及女儿墙转角处均做成r=100mm的圆角，以利于防水层施工。4.5.9找平层施工完毕后在防水层施工前，分格缝填嵌沥青砂密封抹平。4.5.10因防止保温层内部吸水，所以找坡层施工后不进行浇水养护，这就要求找平层施工要紧随找坡层的施工，以保证找坡层的强度。4.6 防水层施工：4.6.1施工工艺：基层清理涂刷底油铺帖附加层铺帖卷材接缝处理蓄水试验4.6.2基层清理：铺贴防水卷材以前，将基层表面的突起物、砂浆疙瘩等异物铲除，并把尘 土杂物彻底清扫干净。4.6.3涂刷底油：找平层干燥后，做涂刷基层底油。基层处理剂按产品说明配套使用，基层处理剂是氯丁橡胶沥青胶粘剂加入工业汽油稀释成的，将稀释剂搅拌均匀，用长把滚刷涂刷基层处理剂，要求厚薄均匀一致，不透底，无麻点。表面干燥后铺贴卷材 。4.6.4附加层的施工：管根、阴阳角等细部做附加层，附加层是防水工程的关键环节，附加层宽度为500mm，卷到立面和粘贴到平面上的各为250mm。防水找平层分格缝位置加贴200mm宽附加层，缝格两侧各100mm。4.6.5铺贴防水卷材：卷材铺贴方向为南北向，铺贴前将卷材剪成相应的尺寸， 并卷好备用。卷材铺贴采用热熔法施工。铺贴卷材时用喷灯加热基层和卷材的交界处，喷枪距加热面300mm，并与屋面成45°角，经往返均匀加热，卷材表面刚刚熔化时，向前滚动铺设卷材。要求卷材两侧以挤出熔化的沥青为好，同时加热卷材时不能烘烤过度以致把卷材烤穿。铺设卷材要求用力均匀，不窝气；卷材搭接宽度长边不小于10cm，短边不小于100mm，相邻短边搭接部位相互错开不小于600mm，且上下层卷材接缝要相互错开 1/3幅宽，上下层需同向铺贴，且搭接部位应满粘牢固。铺贴平面卷材时，平面与立面转角处卷材的接缝应留在平面上距立面不小于600mm处。4.6.6热熔封边：将卷材搭接处及收头位置用喷灯加热，趁热用灰刀倾斜 45°进行压边，使卷材与基层以及卷材间粘结牢固，以边缘挤出沥青为度，末端收头部位加钉水泥钉进行固定，间距不大于500mm，并有垫片。4.7防水保护层施工：4.7.1上人屋面施工工艺：冲筋打点扫浆铺设砂浆养护4.7.2冲筋打点：水泥砂浆保护层厚度为30mm，1：3水泥砂浆。施工前先根据保护层厚度拉线冲筋打点，点距为1.5m。打点时要保证厚度均匀，流水坡向正确。4.7.3扫浆：用搅拌均匀的水泥浆扫到防水层上，水泥浆内掺10的界面剂，扫浆要均匀、到位，不得有漏扫的部位。扫浆时要注意对防水层的保护，不能对防水层造成破坏。随扫浆随铺设水泥砂浆。4.7.4铺设砂浆：将搅拌好的砂浆均匀的铺设到防水层上，用两米刮杠沿点刮平，用木抹子拍实，用扫帚扫出纹路，扫毛时要方向一致。用手推车上料时要事先对防水层进行铺板保护，注意所铺设的板要无局部凸起且无铁钉，使防水层保证无破坏。4.7.5分格：防水保护层的分格同找平层。4.7.6养护：防水保护层施工完毕24小时后洒水养护，连续养护不少于三天。4.7.7不上人屋面保护层采用涂刷银粉。五、质量控制措施5.1屋面工程施工时，要建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。每道工序完成，应经监理单位检查验收，填写相应的隐检记录，合格后方可进行下道工序。5.2防水层应由经资质检查合格的防水专业施工队伍施工，作业人员应持有建施行政主管部门颁发的上岗证。5.3屋面工程所采用的防水、保温材料应有合格证和性能检验报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。防水材料进场后应进行现场抽样进行复验，抽样要求如下：大于1000卷抽5卷，每500-1000卷抽4卷，100-499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中任取一卷做物理性能检验。5.4当下道工序或相邻工程施工时，对屋面已经完成的部分采取保护措施。5.5伸出屋面的管道、设备、预埋件等，应在防水层施工前安设完毕。屋面防水层施工完毕后不得在其上面凿孔、打洞或重物冲击。5.6屋面防水层和保温层严禁在雨天、雪天和五级风及其以上时施工。防水层热熔施工环境温度不得低于-10。5.7本工程屋面工程各分项工程划分如下：找平层，保温层，找坡层，防水找平层，卷材防水层，防水保护层和细部构造。5.8各分项工程施工质量检验批量应符合下列规定：5.8.1卷材防水屋面应按屋面面积每100平方米抽查一处，每处10平方米，且不少于3处。5.8.2细部构造全部进行检查。六、质量标准6.1找平层质量标准6.1.1主控项目找平层的材料质量及配合比，必须符合设计要求。检验方法：检查出厂合格证、质量检验报告和计量措施。屋面找平层的排水坡度，必须符合设计要求。检验方法：用水平仪（水平尺）、拉线和尺量检查。6.1.2一般项目基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，且整齐平顺。 检验方法：观察和尺量检查。水泥砂浆找平层应平整、压光，不得有酥松、起砂、起皮现象。检验方法：观察检查。找平层分格缝的位置和间距应符合设计要求。检验方法：观察和尺量检查。找平层表面平整度得允许偏差为5mm。检验方法：用2m靠尺和楔型塞尺检查。6.2保温层质量标准6.2.1主控项目保温材料的堆积密度或表现密度、导热系数以及板材的强度、吸水率，必须符合设计要求。检验方法：检查出厂合格证、质量检验报告和现场抽样复验报告。保温层的含水率必须符合设计要求。检验方法：检查现场抽样检验报告。6.2.2一般项目保温层的铺设应符合下列要求：紧贴（靠）基层，铺平垫稳，拼缝严密。检验方法：观察检查。保温层厚度的允许偏差：±5，且不得大于4mm。检验方法：用钢针插入和尺量检查。6.3找坡层质量标准：6.3.1 主控项目：找坡材料及配合比符合设计要求坡度符合设计要求，坡向正确。6.3.2一般项目：找坡层铺设密实，不松散。6.4.防水层质量标准6.4.1所选用的基层处理剂、接缝胶粘剂、密封材料等配套材料应与铺贴的卷材材性相容。6.4.2铺设屋面防水层前，基层必须干净、干燥。干燥程度的简易检验方法，是将1卷材平坦地干铺在找平层上，静置34h后掀开检查，找平层覆盖部位与卷材上未见水印即可铺设。6.4.3上下层卷材不得相互垂直铺贴。铺贴卷材上下层及相邻两幅卷材的搭接缝应错开。上下层错开不小于1/3幅宽，相邻搭接长边不小于100mm，短边不小于100mm。6.4.4铺贴贴卷材应符合下列规定：火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材；厚度小于3mm的高聚物改性沥青防水卷材严禁采用热熔法施工。卷材表面热熔后应立即滚铺卷材，卷材下面的空气应排尽，并辊压粘结牢固，不得空鼓。卷材接缝部位必须溢出热熔的改性沥青胶。铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。6.4.5泛水和立面卷材收头的端部应裁齐，用金属压条钉压固定，最大钉距不应大于500mm，并用密封材料嵌填封严。6.4.6 主控项目卷材防水层所用卷材及其配套材料，必须符合设计要求。检验方法：检查出厂合格证、质量检验报告和现场抽样复验报告。卷材防水层不得有渗漏或积水现象。检验方法：雨后或淋水、蓄水检验。卷材防水层在檐口、水落口、泛水和屋面管道的防水构造，必须符合设计要求。检验方法：观察检查和检查隐蔽工程验收记录。6.4.7一般项目卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结牢固，缝口封严，不得翘边。检验方法：观察检查。卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为10mm。检查方法：观察和尺量检查。6.5防水保护层质量标准：6.5.1 保证项目防水保护层无空鼓、开裂、起砂、麻面等现象。6.5.2 一般项目分格缝顺直，边缘无破坏分格缝内填塞的沥青砂拌制均匀，填塞平整严密。分格缝平整度允许偏差5mm。6.6允许偏差项目：项次项目允许偏差检查方法保温层保温层厚度板状材料±5/11h 或4mm用钢针插入相邻高低差3mm 找平层表面平整5mm2米靠尺和塞尺接缝高低差3mm直尺和塞尺缸砖面层表面平整度4 mm2米靠尺和塞尺缝格平直3 mm拉5 米通线接缝高低差1.5 mm直尺和塞尺踢脚线上口平直4 mm拉5米通线七、成品保护7.1隔气层施工前应将基层表面的砂、土、硬块杂物等清扫干净，防止降低隔气效果。7.2在已铺好的保温层上不得直接推车，必须用板铺好后才能推车，保证保温层不受损坏。7.3保温层施工完成后，应及时铺找平层，以保证保温层不受破坏，同时也保证保温效果。7.4找坡层养护时严禁浇水过多，以防止保温层内吸水甚至积水，导致防水层施工后水汽上返造成防水层空鼓。7.5防水施工人员施工过程中必须穿平底无钉鞋，以防止对刚刚施工完毕的防水层造成破坏。7.6屋面防水施工过程中禁止其它工种进入屋面施工。7.7防水保护层施工前禁止任何工种任意上屋面施工，以防止破坏防水层。7.8防水保护层施工过程中要保护好防水层，不能对防水层造成破坏7.9屋面施工中应及时清理杂物，不得有杂物堵塞水落口。7.10屋面施工时要保护好其它已完成品，不得造成其它成品的污染及破坏。八、应注意的质量问题8.1屋面积水：屋面找坡时有倒坡和局部底底洼现象，所以在找坡时，必须按要求找坡并顺直，在打点冲筋时，要用水准仪把最高点与最低点测出，中间点通过拉通线确定。8.2屋面渗漏：屋面防水层铺贴质量有缺陷，防水层铺贴中及铺贴后成品保护不好，损坏防水层，应采取措施加强保护。8.3防水层空鼓：基层未干燥，铺贴压实不增，窝住空气；控制基层含水率，操作时注意压实，排出空气。8.4防水保护层空鼓开裂：防水层有空鼓；施工时扫浆不掺界面剂和扫浆不均匀；没有随扫浆随铺设砂浆；养护不到位也会造成防水保护层空鼓开裂。8.5保温层内部积水或保温层吸水过多：找坡层施工过程中禁止在屋面搅拌，同时找坡层施工后紧接着防水找平层的施工，不对找坡层进行养护。防水找平层施工后养护必须洒水，不能用水管直接在上面浇。防水层施工前要及时的对防水找平层进行嵌缝，防止雨水渗入。8.6屋面坡度应严格按施工图要求找泛水雨水口及雨水管在施工中应采取妥善措施加以保护,严禁杂物落入雨水管内,室内暗排水管采用不锈钢管,应作闭水试验后方可包墙封闭,闭水试验后应有记录文件,各屋面防水层应从排水集中部位最低标高处顺序向上进行,接缝应顺水流方向并考虑主导风向,不行有积水渗漏现象.8.7找平层施工：大面积做找平层前，应先将出屋面的管根、女儿墙根部处理好，找平层与女儿墙、管道之间必须留30mm宽的缝，将来用油膏密封材料封堵。找平层应干燥洁净牢固，含水率不大于9%，不得有起皮空鼓开裂现象，阴阳角转角应做成圆角。8.8铺贴第一道卷材防水层：大面积铺贴时，应先将落水口、转角处及墙根处做附加层，附加层贴在雨水斗杯口内，墙根处范围不小于250mm。与水落斗连接的各层卷材应贴在杯口内，并用底盘压紧，底盘与杯口内用油膏填满。铺贴应从流水坡度的下坡开始，自下而上顺序铺贴，卷材不许打折或拉伸，每铺完一层卷材应压实排除空气，然后用封口胶封住接头，经检查验收后进行第二道卷材施工。铺贴第二道卷材防水层：第二道卷材与第一道卷材方向一致，操作方法相同，但应该错缝，并同第一道卷材压实，在女儿墙、突出物处应用水泥钉钉牢，用水泥砂浆封住，管根处用密封材料封住后用金属箍箍牢。 8.9保护层：在卷材铺贴完毕，经隐检、蓄水试验，确认无渗漏的情况下，非上人屋面用长把滚刷均匀涂刷着色保护涂料；上人屋面根据设计要求做块材等刚性保护层。九、安全、文明施工注意事项：9.1屋面施工属临边作业，禁止将清理的灰渣、废料向下抛落，施工人员必须带安全帽。9.2卷材属易燃物，必须密闭容器包装，严禁露天存放，进厂后应存放在指定的仓库内，消防器材应配置齐全，有专人负责，施工时应严禁烟火，加强通风防毒管理，确保作业面空气流畅，非专业人员严禁进入。9.3边角余料应及时回收，及时清运，放在指定地点，不得乱扔乱放，形成火灾隐患。施工前加强对工人的安全、消防、防中毒教育，责任工程师做好各类交底，预防事故的发生，必须严格执行操作规程，不得违章作业。十、节点做法
