模板工程专项施工方案.doc

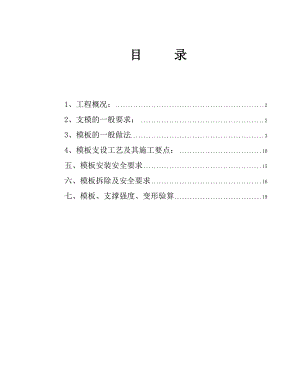

目 录1、工程概况：22、支模的一般要求：23、模板的一般做法34、模板支设工艺及其施工要点：10五、模板安装安全要求15六、模板拆除及安全要求16七、模板、支撑强度、变形验算19 模板工程专项施工方案1、工程概况：工程名称：某某喜来登度假村二期工程工程地点：某某之江度假区之江路166号设计单位：某某中和建筑设计有限公司、某某建筑建院规划设计院建设单位: 某某喜来登度假村有限公司施工单位；某某万驰建设有限公司工程规模: 建筑总面积44486平方米，其中地上建筑面积为21390平方米。地下建筑面积为23096平方米，分别为16个单体，结构形式为框架结构。2、支模的一般要求： 1.支设构造都必须符合下列规定： 1）保证工程结构和构件各部分形状尺寸相互位置的正确； 2）具有足够的强度、刚度和稳定性，能可靠地承受新浇砼的重量和侧压力以及在施工过程中所产生的荷载； 3）构造简单，装拆方便，并便于钢筋的绑扎与安装，符合砼浇筑及养护工艺要求； 4）楼板接缝严密，不得漏浆。2.木模板的配制要求： 1）木模板及支撑系统不得选用脆、严重扭曲和受潮容易变形的木材； 2）木模厚度：侧模一般为2030mm；底模一般为4050mm，胶合板为9夹板，18mm厚； 3）拼制模板的木板宽度：工具式模板的木板不宜大于150mm直接与砼接触的木板不宜大于200mm；梁和拱的底板，如采用整块木板，其宽度不加限制； 4）木板应将拼缝创平创直，模板的木档也要创直； 5）钉子长度应为木板厚度的1.52.5倍。每块木板与木档相叠处至少钉2个钉子,第二块板的钉子要转向第一块模板方向斜钉,使拼缝严密； 6）混水模板正面高低差不超过3mm，清水模板安装前应将模板正面刨平； 7）配制好的模板应在反面编号并写明规格，分别堆放，保管以免错用。3、模板的一般做法1. 承台、地梁： 1）外边模，用九夹板，立档背小方木，横档用双钢管，加斜撑支于四周基坑土壁上。斜撑1米长内用小方木，长于1米时也可用钢管，间距不大于2000；2）集水井、电梯井等局部加深部位的立模，用九夹板，背小木枋，直接支垫在坑底上层钢筋上，并点焊短钢筋头固定其位置。2.墙模板： 混凝土墙模板主要用侧板，立档、牵杠、（横档）斜撑等组成。见下图： 1).侧板可以采用长木板（d=2030）横拼或直接用胶合板（九夹板），预先用立档（50×100）钉成大块，板块的高度一般不超过1.2m为宜。牵杠与木桩之间支斜撑（50×100）和平撑（50×100），如木桩间距大于斜撑间距时，应沿木桩设通长落地牵杠，斜撑与平撑紧顶在落地牵杠上，当坑壁较近时，可在坑壁上立垫木，在牵杠与垫木之间用平撑支撑。 2).墙模安装时，根据边线先立一侧模板，临时用支撑撑住，用线锤较正模板垂直，然后钉牵杠，再用斜撑和平撑固定。大块侧模组拼时，上下竖向拼缝要互相错开，先立两端，后立中间部份。待钢筋扎好后，按同样方法安装另一侧模板及斜撑等。 为了保证墙体的厚度正确，在两侧模板之间，可用小方木或短钢筋撑头（小方木或短钢筋长度等于墙厚），防水砼墙要另设加有止水板的撑头。若用小方木撑头则要随着浇砼逐个取出，若用短钢筋撑头则可不取出而直接点焊在钢筋骨架上固定。为了防止浇砼时墙身鼓胀，可用810#铅丝或直经f1216mm螺栓拉结两侧模板，间距不大于1m，螺栓要纵横排列，并在砼凝结前经常转动，或将螺栓穿在塑料套管中，以便砼凝固后可取出，如墙体不高，厚度不大，亦可在两侧模上口钉上搭头木拉结。 3.柱模板： 矩形柱模板由四面侧板，柱箍、支撑组成。构造作法是两面侧板为长条板（或胶合板）用木横档纵向拼制；另两侧用短板横向逐块钉，上两头要伸出纵向板边，以便于拆除，并每隔1m左右留出洞口，以便从洞口中浇筑砼。纵向侧板一般厚2550mm，在柱模底用小方木钉成方盘，用于固定。 柱顶与梁交接处要留出缺口，缺口尺寸即为梁的高和宽（梁高扣除平板厚度计算）并在缺口两侧及口底钉上衬口档，衬口档离缺口边的距离即为梁侧板及底板的厚度。 为防止在砼浇筑时产生鼓胀变形模板应设置柱箍，可采用木枋，或钢管加对拉螺栓或扣件扣死。 柱箍间距应根据柱模断面大小经计算确定一般不超过1m，柱下部间距应小些约600700mm，往上可逐渐增大。间距7001000mm。设置柱箍时，横向侧板外面要设竖向横档（竖楞） 安装柱模时，应先在基础面（或楼面）上弹柱轴线及边线，同一柱列应先弹两端柱轴线及边线，然后拉通线弹出中间部分柱的轴线及边线。按照边线先把底部方盘固定好，然后再对准边线安装柱模板，为了保证柱模板的稳定，柱模之间要求用水平撑、剪刀撑等互相拉结固定。 4.梁模板 梁模主要由侧板，底板、夹木、托木、梁箍、支撑等组成。侧板用厚25mm长条板或胶合板，底板一般用厚4050mm长条板，均加木档拼制，间距7001000或用整块板。 在梁底板下每隔一定间距用顶撑支顶。夹木设在梁模两侧板下方，将梁侧板与底板夹紧，并钉牢在支柱顶撑上。次梁模板还应根据支设楼板模板的搁栅的标高，在两侧板外面钉上托木（横档）。在主梁与次梁交接处，应在主梁侧板上留缺口，并钉上衬口档，次梁的侧板和底板钉在衬口档上。 支承梁模的顶撑（又称琵琶撑、支柱、支顶）其截面一般为100×100/mm的方木或直经120的园木。帽木用断面50100×100的方木，长度根据梁高和宽决定。斜撑用截面50×75mm的方木，亦可用钢或钢管架做顶撑。 为了确保梁模支设得坚实，应在夯实的地面上，立柱底，垫厚度不小于40mm，宽度不小于200mm的通长垫板，用对木楔楔紧拼调整其标高。顶撑的间距要根据梁的断面大小而定。一般为8001200mm；当梁高度较大时，应在侧板外面另加斜撑，斜撑上端钉在托木上，下端钉在顶撑的帽木上，独立梁的侧板上口用搭头木互相卡住。 当梁高在700mm以上，其砼侧压力随梁高的增大而加大，单用斜撑及夹木钉住不牢，因此常在梁的中部用铁丝穿过横档对拉，或用螺栓将两侧模板拉紧（对拉螺栓），防止模板下口向外爆裂及中部鼓账。其他按一般梁支模方法进行。 为了深梁扎筋的方便，在梁模与一侧模板撑好后就先绑扎钢筋，后装另一侧模板。更深的梁模板，可参照砼墙模板进行侧模的安装。对拉螺栓均在钢筋入模后安装。 次梁模的安装，要待主梁模板安装并校正后才能进行。 梁模板安装后，要拉中线进行检查，复核各梁模中心位置是否对正。待平板模板安装后，检查并调整标高，将木楔钉牢在垫板上。各顶撑之间要设水平撑或剪刀撑，以保证顶撑的牢固。 当梁的跨度在4m或4m以上时，在梁模的跨中要起拱，起拱高度为梁跨度的23。 5.平板模板 平板模板一般用2025mm的木板或胶合板拼、铺成，也可用定型模板，铺设在搁栅上。或相应的钢管满堂架上，搁栅两头搁置在托木上，搁栅一般用50×100mm的方木间距为400500mm，若为钢管架其立杆间距一般为1.5m，直接支承模板的横杆间距为500左右。当搁栅跨度较大时，应在搁栅中间立牵杠撑，应铺通长的龙骨，以减少搁栅的跨度。牵杠撑的断面要求与顶撑立柱一样，下面须楔木楔和垫垫板，一般用5075×150的方木。平板模板应垂直于搁栅方向铺钉。定型模板的规格尺寸要符合搁栅间距或适当调整搁栅间距来适应定型模板的尺寸。 平模板安装时，先在次梁模板的两侧板外侧弹水平线，水平线的标高应为平板底标高减去平板模板厚度及搁栅高度，然后按水平线钉上托木，托木上口与水平线相齐。再把靠梁模旁的搁栅先摆上，等分搁栅间距。摆中间部分搁栅，最后在搁栅上铺钉平模板。为了使于拆模，只在模板端部或接头处钉牢，中间尽量少钉或不钉。如用定型模板或整张胶合板则铺在搁栅上即可。不钉钉，如中间设有牵杠撑及牵杠时，应在搁栅摆放前先将牵杠撑立起，将牵杠铺平。 6.楼梯模板： 板式楼梯木模板：平台梁，平台板的构造与肋形楼盖模板基本相同。楼梯段模板是由底模、搁栅、牵杠、牵杠撑、外帮板、踏步侧板、反三角木等组成。 梯段侧板的宽度至少要等于梯板厚及踏步高，板的厚度为30mm，长度按梯段长度确定。反三角木是由若干三角木块钉在方木上，三角木块两直角边分别各等于踏步的高和宽，板的厚度为50mm，方木断面为50×100mm，每一梯段反三角木至少要配一块楼梯较宽的可多配。反三角木用横楞及立木支吊。 配制方法，有的部分，直接可按楼梯详图配制，有的则需按实放大样或经过计算以确定模板尺寸。 安装方法：先立平台梁，平台板的模板以及梯基的侧板。在平台梁和梯基侧板上钉托木，将搁栅支于托木上，搁栅的间距为400500mm，断面为50×150mm，牵杠之间应用拉杆互相拉桔。然后在搁栅上铺梯段底板，底板厚为2530mm，底板纵向应与搁栅相垂直。在底板上画梯段宽度线，依线立外帮板，外帮板可用夹木或斜撑固定。再在靠墙的一面立反三角木，反三角木的两端与平台梁和梯基的侧板钉牢。然后在反三角木与外帮板之间逐块钉踏步侧板，踏步侧板一头钉在外帮板的木档上，另一头钉在反三角木的侧面上。如果梯形较宽，应在梯段中间再加设反三角木。 要注意梯步高度应均匀一致，最下一步及最上一步的高度必须考虑到楼梯面最后的装修厚度，防止由于装修厚度不同而形成梯步高度不协调。4、模板支设工艺及其施工要点： 1.安装前的准备工作： 1).要做好模板的定位基准工作 进行中心线和位置的放线，首先引侧建筑物的边柱或墙轴线并以该轴线为起点，引出每条轴线。模板放线时，应根据施工图用黑线弹出模板的内边线和中心线，墙模板要弹出模板的边线和外控线以使于模板安装和校正。 做好标高侧量工作，用水准义把建筑物水平标高，根据实际标高的要求引测到模板安装位置上； 进行找平工作，模板承垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆.常用找平方法是沿模板边线用1:3水泥砂浆抹找平层。另外在外墙、外柱部位继续安装模板前，要设置模板承垫条带并校正其平直； 设置模板定位基准：传统作法是，按照构件的断面尺寸切割一定长度的钢筋或角钢头点焊在主筋上（以勿烧主筋断面为准），并接二排主筋的中心位置分档，顶卡住模板，以保证钢筋与模板位置的准确； 2).向施工班组进行技术交底； 3).支承支柱的土壤地面应夯实平整，作好防水、排水工作准备好底垫木； 4).竖向模板的底面应平整坚实，并采取可靠的定位措施，按施工设计要求预埋支承担锚固件； 5).模板应刷脱模剂。结构表面需处理的工程，严禁在模板上涂刷废机油。 2.安装中的注意事项： 1).按配板设计循序拼装，以保证模板体系的整体稳定； 2).配件必须插牢固，支柱和斜撑下的支承面应平整垫实，要有足够的承压面积。 3).予埋件与预留孔必须位置准确，安设牢固； 4).基础模板必须支撑牢固，防止变形，侧模斜撑的底部应加设垫木； 5).墙和柱子模板的底面应找平，下端应与事先做好的定位基准靠紧垫平；在墙、柱子上继续安装模板时，模板应有可靠的支承点，其平直度应进行校正； 6).预组装墙模板吊装就位后，下端应垫平，紧靠定位基准；两侧模均应利用斜撑调整和固定其垂直度； 7).支柱处设的水平撑与剪刀撑，应按构造与整体稳定性布置； 8).多层支设的支柱，上下应设置在同一竖向中心线上； 9).若用小钢模同一拼缝上U型卡，不宜向同一方向卡紧； 10).墙模板的对拉螺孔应平直相对，穿插螺栓时不得斜拉硬顶，钻孔严禁用电，气焊灼孔； 11).用钢管作楞应用整根杆件，接头应错开设置，搭接长度不应少于200mm； 12).柱模根部要用水泥砂浆堵严，防止跑浆；柱模的浇筑口，清扫口，在配模板时应一并考虑留出； 梁柱分两次支设时，在柱子砼达到拆模强度时，最上一段柱模先保留不拆，以便与梁模连接。 按照现行规范GB5020492，浇砼的自由倾落高度不得超过2m的规定，因此当柱模超过2m时可以采取设门子板，如图26。 柱模设置的拉杆，每边两根，与地面呈45°夹角，并与预埋在楼板内的钢环拉结，钢筋环与柱的距离应为柱高的3/4；柱模的清扫口留在柱模的一侧，如果柱子断面较大，为了便于清扫，亦可两面留设。清理完毕立即封闭。 13).梁支柱的设置，应经模板设计计算决定，一般情况采用双立柱时，间距以6001000mm为宜；模板支柱纵横方向的水平拉杆，剪刀撑等，均应按设计要求布置；当设计无规定时，支柱间距一般不大于2m，纵横方向的水平拉杆的上下距离不宜大于1.5m，纵横方向的垂直剪刀撑的间距不宜大于6m； 采用扣件钢管脚手作支架时，扣件要拧紧，横杆的间距要按设计要求设置，各种专业安装配管需在梁上预留孔洞时，应尽量使穿梁孔道分散使其相距大于梁高；穿梁孔位也应尽量放在梁高中部的1/2h范围内。 14).墙模板: 按位置线安装门洞口模板，下予埋件或木砖； 预留门窗洞口的模板应有锥度，安装要牢固，即不变形，又便于拆除； 对拉螺栓的位置应根据不同的对拉螺栓采用不同的做法，要套硬塑料管，以便回收使用。塑料管长度应比墙厚少1.23mm。 墙模板上的预留洞，当遇到钢筋时，应设法确保钢筋位置正确，不得将钢筋移向一侧； 墙模板的门子板，一般应留在浇砼的一侧。设置方法同柱模板。门子板的水平间距一般为2.5m； 15).楼板模板： 采用立柱作支架时，从边跨一侧开始逐排安装立柱，并同时安装大龙骨（主搁栅），可用方木或型钢。立柱和龙骨的间距，根据模板设计计算确定，一般情况下为6001200mm，小龙骨（置于大龙骨上的小搁栅）间距为400600mm。调平后即可在小龙骨上铺板。板的长向应垂直于小龙骨。 在模板铺设完，标高校正后，立柱之间应加设水平拉杆，其道数根据立柱高度决定。一般情况下离地面200300mm处设一道，往上纵横方向每隔1.6m左右各设一道； 楼板模板若用单块拼装时，宜每个节间从四周向中间铺设； 底层地面应夯实，底层和楼层立柱下均应垫通长木板。若采用多层支架时，上下层支柱应对齐在同一竖线上。 采用钢管脚手架作支撑时，在支柱高度方向每隔1.21.3m设一道双向水平拉杆； 16).基础模板： 条形基础施工时应注意：模板支撑于土壁时，必须将松土清平夯实并加设垫板；为保证基础宽度，防止两侧模板位移，宜在两偶模板间相隔一定距离加设临时木条支撑，浇砼时拆除。 独立基础施工时应注意：侧模斜撑夹角不小于45°；为了防止浇筑砼时杯口模板上浮和杯口落入砼，宜在杯口模板上加设压重，并将杯口临时遮盖；柱模之间要用水平撑和斜撑连成整体；基础短柱模板安装过程中要随时检查对角线，防止柱模扭转； 大体积基础，埋置深，多有抗渗要求，对模板支撑系统的强度刚度和稳定性要求较高。因此对不易构成对拉条件的厚大墙体与较厚底板侧模最好以钢管架为稳定结构；对于不太厚的墙体模板，有条伯设置对拉螺栓时，应优先采用。为防止模板整体偏移应设置一这数量的稳定支撑。楼梯模板，施工前应根据实际层高放样，先安装休息平台梁模板，再安装梯段斜楞，然后铺设梯段底板，安装外帮侧模和踏步侧模。安装模板时要特别注意斜向支柱（斜撑）的固定，防止浇砼时模板移动。五、模板安装安全要求 模板安装时应切实做好安全工作，符合以下安全要求： 1).模板上架设的电线和使用的电动工具应用胶皮防水电缆线且装触电保护器，单设闸刀； 2).登高作业时，各种配件应放在工具箱或工具袋中，不得掉落； 3).装模板时，上下应有人接应，随装随运转，并把活动部件固定牢靠，严禁堆放在脚手板上或抛掷； 4).装模板时，必须采用稳固的登高工具，高度超过3.5m时，必须搭设脚手架;装拆施工时，除操作人员外，下面不得站人。高处作业时，操作人员应挂上安全带； 5).安装墙、柱模板时，应随时支撑牢固，防止倾覆； 6).预拼装模板的安装，应边就位边校正，边安设连结件，并加临时支撑稳固； 7).预拼装模板垂直吊运时，应采取两个以上的吊点，水平吊运应采取四个吊点。吊点应作受力计算，合理布置； 8).预拼装模板应整体拆除。拆除时先挂好吊索，然后拆支撑及拼装体，待模板撬离结构表面后再起吊；六、模板拆除及安全要求1. 模板拆除一般要求1）.模板支撑的拆除，必须检测相应部位的砼试块，达到设计要求时，经申报批准后才能进行。如设计无具体要求时，应符合下列规定：a.侧模，在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除；b.底模，在混凝土强度符合下表规定后，方可拆除。结构类型结构跨度（m）按设计的混凝土强度标准值的百分率（%）板2502，8758100梁、拱、壳8758100悬臂构件27521002）.拆除时应严格遵守“拆模作业”相关规范、规程。3）.高处、复杂结构模板的拆除，应有专人指挥和切实的安全措施，并在下面标出工作区，严禁非操作人员进入作业区。4）.工作前应事先检查所使用的工具是否牢固，搬手等工具必须用绳链系挂在身上，工作时思想要集中，防止钉子扎脚和从空中滑落。5）.遇六级以上大风时，应暂停室外的高处作业。有雨、雪、霜时应先清扫施工现场，不滑时再进行工作。6）.拆除模板一般采用长撬杆，严禁操作人员站在正拆除的模板上。7）.已拆除的模板、拉杆、支撑等应及时运走或是妥善堆放，严禁操作人员因扶空、踏空而坠落。8）.在混凝土墙体、平板上有预留洞时，应在模板拆除后，随时在墙洞上做好安全护栏，或将板的洞盖严。9）.拆模间隙时，应将已活动的模板、拉杆、支撑等固定牢固，严防突然掉落、倒塌伤人。2.拆除地下工程及基础模板时，应先检查基坑土壁的状况，发现有松软、龟裂等不安全因素时，必须在采取防范措施后，方可下人作业，拆下的模板和支承杆件不得在离基坑上口1m以内堆放，并随拆随运。 3.拆除柱子模板时，先拆掉斜拉杆或斜支撑，然后拆掉柱箍及对拉螺栓，接着拆连接模板的U型卡或插销等附件,然后用撬棍撬动模板，使模板与混凝土脱离。 4拆除墙模板时，拆掉斜拉杆或斜支撑，再拆穿墙螺栓及纵横龙骨，接着拆连接模板的U型卡或插销等附件，然后用撬棍轻轻撬动模板，使模板离开墙体，将模板逐块传下堆放。 5楼板、梁模板拆除： 1）先将支柱上的可调上托松下,使龙骨与模板分离，并让龙骨降至水平拉杆上，接着拆下全部U型卡或插销及连接模板的附件，再用钢钎撬动模板，拿下模板和代龙，然后拆除水平拉杆及剪刀撑和支柱。 2）拆除模板时，操作人员应站在安全的地方。 3）拆除跨度较大的梁下支顶时，应先从跨中开始，分别向两端拆除。 4）楼层较高，支模采用双层排架时，先拆上层排架，使龙骨和模板落在底屋排架上，待上层模板全部运出后再拆下层排架。 5）拆下的模板及时清理粘结物，涂刷脱模剂，并分类堆放整齐，拆下的扣件及时集中统一管理。6.拆除板、梁、柱、墙模板时还应注意：1）拆除底模模板时，应搭脚手架或操作平台，并设防护栏杆。2）严禁在同一垂直面上操作。3）拆除时应逐块拆卸，不得成片松动和撬落或拉倒。4）拆除平台、楼层板的底模时，应设临时支撑，防止大片模板坠落，尤其是拆支柱时，操作人员应站在门窗洞口外拉拆，更应严防模板突然全部掉落伤人。5）严禁站在悬臂结构上面敲拆底模。七、模板、支撑强度、变形验算 1.计算参数： 木方及木板：18mm胶合板： 模板自重： 平板的模板及小楞： 0.3KN/m2 楼板模板（其中包括梁模） 0.5KN/m2 楼板模板及其支架（楼层高为4m5.5m） 0.75KN/m2 脚手钢管：f48×3.5 A=489mm2 I=12.19×104mm4 W=5×103mm3 E=2.06×105N/mm2， i=15.8mm f=205N/mm2 规范规定的允许挠度：结构表面外露时：f=1/400 结构表面隐蔽时：f=1/250 砼自重 24KN/m3 施工荷载： 1).计算模板及直接支撑模板的楞木时：2.5KN/m2，另应以2.5KN，集中荷载再行验算； 2).计算直接支撑小楞结构构件时取1.5KN/m2 3).计算支架时取1KN/m2 震捣砼时产生的荷载： 1).水平面：2KN/m2 2).垂直面：4KN/m2 2.板模计算： 1).荷载计算： 砼自重：0.08×24=1.92KN/m2 钢筋自重：0.08×1.2=0.10KN/m2 模板自重：0.3KN/m2 静载小计：2.32KN/m2 施工荷载：2.5KN/m2 倾倒砼冲击荷载：2KN/m2 活载小计： 4.5KN/m2 2).板模验算： 模板采用九夹板，其下用木楞或钢管，其间距为400 线荷载组合：q=2.32×1.2+2.5×1.4=6.28KN/m 按五跨连续梁计： 3）.板下支承架验算：搁栅选50×100方木400；搁栅下牵杆用60×120方木，间距<1.5m，其下顶撑用100×100方木，间距<1.0m，如右图所示： a.支承九夹板的搁栅： 线荷载： q=6.28×0.4=2.51KN/m 按四跨连续梁计 b.支承搁栅的牵杠： 结构计算简图如右，其 P=2.512×1.5=3.77KN 强度验算时的等效均布荷载： 刚度验算时的等效均布荷载： 0.0409×3.77=0.013q q=11.842KN/m 4).顶撑：A=100×100，L=2.35m 3.梁模计算： 支模方案如下： 梁底板用50厚木板顶撑用100×100方木，间距不大于1.5m； 梁侧模用9夹板，竖方及斜撑用40×60方木，间距400。 1).梁底板验算： 荷载计算： 砼自重：0.24×0.35×24=2.02KN/m 钢筋自重：0.24×0.35×2=0.17KN/m 震捣砼：2×0.24=0.48KN/m 则q=（2.02+0.17）×1.2+0.48×1.4=3.3KN/m 按三跨连续梁计： 2).梁侧模： 荷载计算： 假设砼的温度T=30，外加剂影响修正系数砼坍落度影响修正系数，浇筑速度V=2m/h，则砼的侧压力： 取两者较小值，即F2=6.48KN/m2 振捣砼时产生的荷载，取4KN/m2 以上两项合计(含各自分项系数)为 6.48×1.2+4×1.4=13.38KN/m2 则其线合作并考虑0.9的组合系数后为： 13.38×（0.35-0.08）×0.9=3.25KN/m2 若按四跨连续梁计： 3).梁顶撑： 有关参数同楼板下顶撑，不重计。 荷载N=3.3×1.4=4.62KN 4.楼梯平台板，参照楼板支模用料断面及其间距，不再细算。 5.楼梯段底板：用九夹板，50×100400搁栅，70×1401000牵杠，100×100牵杠撑1200 1).楼梯段底板： 荷载计算： 砼自重：（1/2×0.15+0.12）×0.34/0.30×24=5.3KN/m2 钢筋重：0.22×1.6=0.35KN/m2 模板自重：0.5KN/m2 静载小计：6.15KN/m2 施工荷载：2.5KN/m2 则线荷载为q=6.15×1.2+2.5×1.4=10.88KN/m2 按三跨连续板计： 2).搁栅： 线荷载：q=10.88×0.4=4.35KN/m 按三跨连续梁计： 3)牵杠： 线荷载： 4)顶撑: 轴向压力： 6.墙板模板及其对拉螺栓： 1).荷载设计值： 砼侧压力：假定砼温度为T=30，b1=1.2，b=1.0，V=2 a.标准值： 取两者中小值，即F1=39.82KN/m2 b.设计值： F1=标准×分项系数×折减系数 =39.82×1.2×0.85=40.62KN/m2 倾倒砼时产生的水平荷载，按泵送，取4 KN/m2 F2=4×1.4×0.85=4.76 KN/m2 组合荷载： F组=(40.62+4.76)×0.9=40.84 KN/m2 2).验算： 18厚木夹板有关参数同前，L=350即小方间距，q=40.84 KN/m 按三跨连续板计算，查静力计算手册得： 弯矩系数：Km=0.117 Kv=0.617 Kw=0.677 核算挠度时荷载仅取砼侧压力40.62KN/m2 横向搁栅，按5跨连梁计，选用48双钢管，由静力计算手册得： 对拉螺栓验算： 每个螺栓的拉力为T=14.294×0.679+14.294=24KN 现选用f16，Ag=144.1>141 可。 7.柱模：可参照墙模确定。 模板：9夹板，验算同墙板。 竖枋：40×60，£350，验算同墙板。 柱箍：双钢管，£700，验算同墙板。对拉螺栓f16，£700，沿柱箍长，验算同墙板。 五、模板工程质量标准 1.模板施工必须符合混凝土结构工程施工及验收规范（GB50204-92），建筑安装工程质量检验评定统一标准（GBJ300-88），建筑工程质量检验评定标准（GBJ301-88）。 2.模板工程质量允许偏差及检测方法序 号项 目允许偏差mm检查方法1轴线位移基础5（4）用尺量柱、墙、板3（3）2标 高±5（±3）用水准仪、拉线、尺量3截面尺寸基础±10用尺量柱、墙、板2，-24每层垂直度6（5）用2m托线板5相邻两板表面高低差2（1）用尺量6表面平整度5（4）用2m靠尺和楔形塞尺7预埋钢板中心线位移3（2）用拉线和尺量8预埋管预留孔中心线位移3（2）用拉线和尺量9预埋螺栓中心线位移3用拉线和尺量外露长度10，-010预留孔中心线位移10（8）用拉线和尺量截面内部尺寸-0梁及楼板模板 1，楼板模板 2，梁侧模板 3，方木 4，梁底模铜管 5、楼板底模钢管6，夹条 7，立杆钢管 8，拉连钢管 9，剪刀撑钢管图一：支模架的立杆间距及横杆的布量图二：梁支撑立杆的间距
