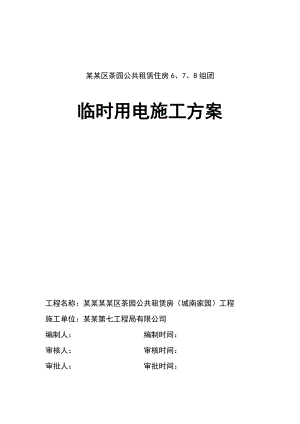

某某区茶园公共租赁住房6、7、8组团临时用电施工方案工程名称：某某某某区茶园公共租赁房（城南家园）工程施工单位：某某第七工程局有限公司编制人： 编制时间：审核人： 审核时间：审批人： 审批时间：目 录一、编制依据- 2 -二、工程概况- 2 -三、组织机构设置- 2 -四、施工用电布置- 2 -五、接地、防雷设计-26-六、安全用电技术及电气防火措施-33-七、施工用电器具的管理工作-41-八、现场用电安全技术档案的建立-44-九、施工现场照明有关要求-45-十、触电事故应急救援措施-46-临时用电施工方案一、编制依据1、某某区茶园公共租赁住房6、7、8组团施工组织设计2、技术标准：建筑工程施工现场供用电安全规范 GB50194-2002施工现场临时用电安全技术规范 JGJ46-2005建筑电气工程施工质量验收规范GB50303-2002建筑施工计算手册3、检查标准: 建筑施工安全检查标准 JGJ59-99二、工程概况某某区茶园公共租赁住房6、7、8组团项目，位于某某市某某区茶园镇，总建筑面积约100万平方米。其中6组团高层住宅14栋，部分有一层地下室，商业裙楼5段，4层地下车库一座；7组团高层住宅9栋，4层地下车库一座，三层幼儿园一座；8组团高层住宅19栋，商业裙楼一段，单层地上设备房3座，3层幼儿园一座，3层地下车库一座。高层住宅层数2332层，部分有一层地下室，6-13地下4层。住宅标准层高均为3 m，地下室-1F层高3.9m，其它层高3.6m，幼儿园层高3.6m。三、组织机构设置1、项目经理：丁凤保2、施工用电管理负责人：郭红喜3、临时用电组团负责人：刘峰桦（6组团）、邓刚（7组团）、刘泽玲（8组团）4、组团管理电工： 唐贤国、王大川（6组团）；赵孝喜、郭卫强（7组团）；丁健、沙之甫（8组团）四、施工用电布置目前业主提供给我项目部共五处电源：分布于6、7、8组团的五台额定容量为800KVA的变压器，并配备有智能无功补偿装置。其位置按照设计要求（见箱变平面布置图）落实，同时核对土建、安装专业施工图并根据现场实际情况进行定位。本工程具有工程量大，工期紧，需要大、中型施工机械多等特点。在施工初期，施工电梯、搅拌机、木工、水电没有或很少投入，进入装修阶段后，塔吊、钢筋加工机械等极少或没有投入运行，故本设计随时按现场实际情况变更调度（如增加砂浆搅拌机、电锤、水泵、套丝机等），以确保变压器、线路、配电箱、开关箱安全运行。现场实行分区块供电，用电负荷大致平均的分配到五台变压器上，拟采取如下供电布置方案：6-1#、6-2#、6-3#、6-4#、6-5#、6-6#、6-13#、6-14#、办公生活一区由一号变压器供电；6-9#、6-10#、6-11#、6-12#、7-1#、7-2#、7-3#、7-8#、7-9#由二号变压器供电；6-7#、6-8#、7-4#、7-5#、7-6#、7-7#、8-3#、8-4#、8-19#由三号变压器供电；8-1#、8-2#、8-5#、8-6#、8-9#、8-10#、8-11#、办公生活二区由四号变压器供电；8-7#、8-8#、8-12#、8-13#、8-14#、8-15#、8-16#、8-17#、8-18#由五号变压器供电。（1）施工机械设备及用电负荷计算（考虑高峰期主要用电设备同时工作）A类：长期连续工作制动力设备：（除起重机塔吊电焊设备外的动力设备）电动机计算功率等于铭牌上的额定功率: Pj = Pe Pe -电动机铭牌上功率Pe =I Ucos（三相）-电动机铭牌上效率，额定运行时效率一般为0.8-0.9。序号设备名称铭牌额定功率KW单台计算功率 KW台数本组设备总容量Pj需要系数本组设备总计算功率Pjs功率因数本组设备总无功功率Kvar计算公式pePj=PenPj=Pj*nKxPjs=Kx*PjcostgQjs=Pjs*tg1砂浆搅拌机3.53.5481680.7117.60.681.081272钢筋切断机44441760.7123.20.750.88108.43钢筋弯曲机33441320.792.40.750.8881.34钢筋调直机5.55.5442420.7169.40.750.881495钢筋直螺纹机械2.52.5441100.555 0.651.1764.46木工圆锯33481440.343.20.651.1750.57刨木机44261040.772.80.651.1785.28潜水泵1.51.540600.3180.651.17849插入式振动器1.71.740680.5340.750.883010砂轮切割机0.70.7130910.327.3 0.651.1731.9 11联合冲剪机33390.54.50.61.334612咬口机4412480.5240.61.3343213电 锤0.80.88870.40.321.10.651.1724.714电 钻0.440.44150660.319.8 0.651.1723.2 总和总计算功率KW822.3无功功率Kvar834.4B类：塔吊、施工电梯：（负载持续率Jc=25%）对于不同负载持续率下的额定功率或额定容量应换算为统一负载持续率下的有功功率Pjs.以上机械属于反复短时工作制或周期工作制电动机，其计算有功功率Pe应统一换算到负载持续率Jc=25%（或用Jc25表示）以下的额定有功功率（Pj），即：Pj=Pe=Pe=2 Pe=2 Pe序号设备名称额定功率KW暂载率单台计算功率台数本组总容量Pj需要系数本组总计算功率Pjs功率因数本组总无功功率Kvar计算公式peJcPj=2Pe*nPj=Pj*nKxPjs=Kx*PjcostgQjs=Pjs*tg1塔吊250.25254210500.66300.71.02642.62施工电梯440.25444620240.61214.40.71.021238.7总和总计算功率KW1844.4无功功率Kvar1881.3C类：电焊机（对焊机）和电焊装置电焊装置设备铭牌上给出的是视在功率Se（额定容量）和功率因数cos，计算此类设备的设备功率时应将额定容量统一换算成暂载率Jc=100%（用Jc100表示）时的有功功率：公式：Pj =Secos= Se cos（交流焊机），Pj=Pe（直流焊机）因为单相用电设备的不对称容量大于三相用电设备总容量的15%，应将单相用电设备容量换算成三相等效设备容量：公式：Pj修=Pe（单相设备接于线电压，或称二相设备），Pj修= 3Pe （单相设备接于相电压）具体见表1D类：照明设备：公式：白炽灯、碘钨灯: Pj =Pe （KW）日光灯考虑镇流器的功率损失:Pj =1.2Pe （KW）高压水银荧光灯:Pj =1.1Pe （KW）金属卤化灯、高压汞灯:Pj =1.1Pe （KW）镝灯：Pj =Pe具体见表2E主体施工总功率汇总计算：具体见表3 表1序号设备名称额定容量KVA暂载率功率因数单台计算功率 KW台数本组总容量Pj不对称容量15%修正需要系数本组总计算功率本组总无功功率计算公式SeJccosPj =Se* *cosnPj=Pj*nPj修= PjKxPjs=Kx*Pj修tgQjs=Pjs*tg1交流电焊机 220.650.6210.944480831.40.352911.223553直流电焊机180.6514.5263776530.5326.51.3424.4总和总计算功率KW617.5总无功功率779.4Kvar表2序号设备灯泡额定功率单盏功率计算单盏计算功率台数总容量Pj需要系数总计算功率Pjs功率因数总无功功率计算公式pePjnPj=Pj*nKxPjs=Kx*PjcostgQjs=Pjs*tg1碘钨灯1Pj=Pe13003000.51501002日光灯0.04Pj=1.2Pe0.0540019.20.59.60.551.5214.4 3镝灯3.5Pj=3*Pe6.0640242.50.8194 0.71.02197.9 4插座1.5Pj=Pe1.51201800.3541005空调1.5Pj=Pe1.5801200.8960.71.0297.92合计总计算功率KW503.6 无功功率Kvar310.2 表3序号用电设备组名称A长期连续工作制动力设备B塔吊电梯C电焊机电焊装置D照明设备总有功功率计算1本组设备总计算功率(KW)Pjs822.31844.4617.5503.62Pjs (KW)Pjs=Pjs(A)+Pjs(B)+Pjs(C)+Pjs(D)3787.83运行同期系数Kp（取值0.70.9）Kp0.74现场总有功计算功率PjzPjz=Kp*Pjs2651.5总无功功率计算1本组设备总无功功率(Kvar)Qjs834.41881.3779.4310.22Qjs (Kvar)Qjs=Qjs(A)+Qjs(B)+Qjs(C)+Qjs(D)3805.33运行同期系数Kq（取值0.70.9）Kq0.74现场总无功计算功率QjzQjz=Kq*Qjs2663.7总视在功率计算1现场总视在功率Sjz(KVA)Sjz=3758变压器容量计算（变压器容量考虑空载损耗）1变压器容量SbSb =3987.5现场业主提供800KVA变压器5台。Sb=800*5=4000KVA3987.5KVA。由此可见现场变压器负荷满足高峰期施工需要。（2）电源箱、线路设计原则1）配电线路设计原则本工程施工现场的临时用电线路架设是按照国家有关规定要求，电缆采用五芯电缆，配电采用三级配电，三级保护，一机一闸一漏一箱配电系统配设配电电源。施工现场线路走向，分配电房，分配电箱的设置位置详见电气布置系统图以及平面图。2）导线选择的原则：A、按机械强度选择：必须保证导线不致因一般机械损伤而折断。B、按允许电流选择：导线应能承受负荷电流长时间通过所引起的温升。C、按允许电压降选择。所选用的导线截面应同时满足以上三项要求，并以求得三个截面中的最大者为准。考虑到本工程配电线路比较短，导线截面由容许电流选定；在小负荷的架空线路中以机械强度选定。3）负荷电流计算公式：单相用电设备Pj=3Pe(单相设备接于相电压220V) ，Ijs= (施工现场乘上需要系数Kx)Pj= Pe(单相设备接于线电压380V,或称两相设备) Ijs= (施工现场乘上需要系数Kx)三相用电设备Ijs= (施工现场乘上需要系数Kx)4）导线选择根据计算，各总箱至二级箱线路采用线缆YJV-3*120mm2+2*70 mm2（或大一型号铝芯电缆）；部分二级箱由离总箱近的相邻二级箱引线，电缆采用YJV-3*90 mm2+2*50 mm2，二级箱至三级箱采用线缆YJV-3*50 mm2+2*25 mm2。一般末级用电设备均自带导线，需要现场接线时下列设备应按下表选择：序号设备名称型号及规格单台功率实选导线1钢筋切断机GQ404KW5×4mm2电缆线2钢筋弯曲机GW403KW5×4mm2电缆线3电 焊 机BX1-30015KW5×10mm2电缆线4钢筋调直机5.5KW5×6mm2电缆线6木工 圆锯2.2KW5×4mm2电缆线7插入式振动器HZX-601.7KW5×2.5mm2电缆线8砂浆搅拌机UJ200L3.5KW5×4mm2电缆线5)电缆敷设:施工现场总箱至二级箱线路布置采用电缆线路以埋地敷设为主，局部部位架空敷设，部分采用加保护管的敷设方式。埋设深度不小于0.5m，电缆上下铺以软土或沙土，其厚度不小于100mm，转弯处和直线段每隔20m处设电缆走向标志。电缆埋地敷设时在穿越施工道路时，还须穿钢管保护，管的两端伸出路基2m。二级箱至三级箱线路在地下室施工部分采用架空线路，上部施工时沿建筑主体敷设，在管井放置一根电缆YJV-3*50 mm2+2*25 mm2至屋顶。6)生活区、办公区、食堂照明线路:A、这些地方用电与施工用电分开，单独设置。进户线过墙穿管保护。室内照明线路距地高度2.5m，用瓷瓶、瓷夹固定。室内灯具距地面为2.5m，低于2.4m时采用安全电压，导线截面铜线1.5mm2，铝线不小于2.5mm2。照明系统中的每一单回路上灯具和插座数量不大于25个，并装设熔断电流为15A及15A以下的熔断器。B、室外照明线路高度为3m，照明电路的金属外壳作保护接零。用2寸的镀锌钢管2.5米直接打入地面，接地电阻不能大于4欧姆。避雷引下线采用35mm2铜芯线，一端与镀锌扁铁用M10螺栓锚固，上端与塔帽避雷针锚固，避雷针采用直径20镀锌钢管，下焊70×70×5镀锌角钢，针尖采用直径16镀锌圆钢磨尖，安装长度高于塔帽1米。保护接地与塔吊连接：在塔基底座上焊一只M12的螺栓，保护接地线一端固定在螺栓上，一端固定在开关箱箱内保护接地端子板上。该线直径与塔吊进线同截面。7）供电系统茶园公租房施工临时用电配电系统图序号变压器一级箱二级箱三级箱代号用处代号用处及位置11号变L1（ 1变处）L1-26-2#楼用电L1-21钢筋加工场、木工加工场（钢筋房旁）L1-22塔吊、施工电梯用电L1-23L1-210楼层每三层设置一个L1-36-1#楼用电L1-31塔吊、施工电梯用电L1-32L1-312楼层每三层设置一个L1-46-3#楼用电L1-41钢筋加工场、木工加工场（钢筋房旁）L1-42塔吊、施工电梯用电L1-43L1-413楼层每三层设置一个L1-56-4#楼用电L1-51塔吊、施工电梯用电L1-52L1-512楼层每三层设置一个L1-66-14#楼用电L1-61钢筋加工场、木工加工场（钢筋房旁）L1-62塔吊、施工电梯用电L1-63L1-610楼层每三层设置一个L1-76-4#楼用电L1-71塔吊、施工电梯用电L1-72L1-79楼层每三层设置一个L1-86-5#楼用电L1-81钢筋加工场、木工加工场（钢筋房旁）L1-82塔吊、施工电梯用电L1-83L1-810楼层每三层设置一个L1-96-4#楼用电L1-91塔吊、施工电梯用电L1-92L1-912楼层每三层设置一个L1-1生活区用电生活区用电（侧墙）22号变L2（2变处）L2-16-11#楼用电L2-11钢筋加工场、木工加工场（钢筋房旁）L2-12塔吊、施工电梯用电L2-13L2-110楼层每三层设置一个L2-26-12#楼用电L2-21塔吊、施工电梯用电L2-22L2-212楼层每三层设置一个L2-36-9#楼用电L2-31钢筋加工场、木工加工场（钢筋房旁）L2-32塔吊、施工电梯用电L2-33L2-310楼层每三层设置一个L2-46-10#楼用电L2-41塔吊、施工电梯用电L2-42L2-49楼层每三层设置一个L2-57-2#楼用电L2-51钢筋加工场、木工加工场（钢筋房旁）L2-52塔吊、施工电梯用电L2-53L2-510楼层每三层设置一个L2-67-1#楼用电L2-61塔吊、施工电梯用电L2-62L2-69楼层每三层设置一个L2-77-3#楼用电L2-71钢筋加工场、木工加工场（钢筋房旁）L2-72塔吊、施工电梯用电L2-73L2-710楼层每三层设置一个L2-87-8#楼用电L2-81钢筋加工场、木工加工场（钢筋房旁）L2-82塔吊、施工电梯用电L2-83L2-813楼层每三层设置一个L2-97-9#楼用电L2-91塔吊、施工电梯用电L2-92L2-912楼层每三层设置一个33号变L3（ 3变处）L3-16-7#楼用电L3-11钢筋加工场、木工加工场（钢筋房旁）L3-12塔吊、施工电梯用电L3-13L1-210楼层每三层设置一个L3-26-8#楼用电L3-21塔吊、施工电梯用电L3-22L3-29楼层每三层设置一个L3-37-5#楼用电L3-31钢筋加工场、木工加工场（钢筋房旁）L3-32塔吊、施工电梯用电L3-33L3-310楼层每三层设置一个L3-47-4#楼用电L3-41塔吊、施工电梯用电L3-42L3-49楼层每三层设置一个L3-57-6#楼用电L3-51钢筋加工场、木工加工场（钢筋房旁）L3-52塔吊、施工电梯用电L3-53L3-510楼层每三层设置一个L3-67-7#楼用电L3-61塔吊、施工电梯用电L3-62L3-612楼层每三层设置一个L3-78-4#楼用电L3-71钢筋加工场、木工加工场（钢筋房旁）L3-72塔吊、施工电梯用电L3-73L3-710楼层每三层设置一个L3-88-19#楼用电L3-81塔吊、施工电梯用电L3-82L3-89楼层每三层设置一个L3-98-3#楼用电L3-91钢筋加工场、木工加工场（钢筋房旁）L3-92塔吊、施工电梯用电L3-93L3-910楼层每三层设置一个44号变L4（ 4变处）L4-28-5#楼用电L4-21钢筋加工场、木工加工场（钢筋房旁）L4-22塔吊、施工电梯用电L4-23L4-213楼层每三层设置一个L4-38-6#楼用电L4-31塔吊、施工电梯用电L4-32L4-312楼层每三层设置一个L4-48-10#楼用电L4-41钢筋加工场、木工加工场（钢筋房旁）L4-42塔吊、施工电梯用电L4-43L1-410楼层每三层设置一个L4-58-11#楼用电L4-51塔吊、施工电梯用电L4-52L4-59楼层每三层设置一个L4-68-2#楼用电L4-61钢筋加工场、木工加工场（钢筋房旁）L4-62塔吊、施工电梯用电L4-63L4-610楼层每三层设置一个L4-78-1#楼用电L4-71塔吊、施工电梯用电L4-72L4-79楼层每三层设置一个L4-88-9#楼用电L4-81钢筋加工场、木工加工场（钢筋房旁）L4-82塔吊、施工电梯用电L4-83L4-810楼层每三层设置一个L4-1办公区用电办公区用电（侧墙）55号变L5（ 5变处）L5-18-8#楼用电L5-11钢筋加工场、木工加工场（钢筋房旁）L5-12塔吊、施工电梯用电L5-13L5-110楼层每三层设置一个L5-28-7#楼用电L5-21塔吊、施工电梯用电L5-22L5-29楼层每三层设置一个L5-38-14#楼用电L5-31钢筋加工场、木工加工场（钢筋房旁）L5-32塔吊、施工电梯用电L5-33L5-310楼层每三层设置一个L5-48-15#楼用电L5-41塔吊、施工电梯用电L5-42L5-410楼层每三层设置一个L5-58-13#楼用电L5-51钢筋加工场、木工加工场（钢筋房旁）L5-52塔吊、施工电梯用电L5-53L5-510楼层每三层设置一个L5-68-12#楼用电L5-61塔吊、施工电梯用电L5-62L5-612楼层每三层设置一个L5-78-17#楼用电L5-71钢筋加工场、木工加工场（钢筋房旁）L5-72塔吊、施工电梯用电L5-73L5-710楼层每三层设置一个L5-88-18#用电L5-81塔吊、施工电梯用电L5-82L5-812楼层每三层设置一个L5-98-16#用电L5-91钢筋加工场、木工加工场（钢筋房旁）L5-92塔吊、施工电梯用电L5-93L5-910楼层每三层设置一个8）配电装置设计配电模式：本工程采用“三级配电、三级保护”，“三级保护”是指将电网的干线与分支线路作为第一级，分配电箱作为第二级，线路末端作为第三级。配电箱、开关箱的位置要求：A、总配电箱位置的设置尽可能设在施工现场用电负荷中心地方，根据现场实际情况本工程总箱设各变压器旁。B、二级分配电箱位置的设置及线路走向。应根据总施工平面图、设备布置情况进行设置。其供电半径一般为30m；两分电箱之间水平距离在60m为宜。三级分配电箱摆放在施工层上，每三层设置一个。C、开关箱与设备之间水平距离必须在3m之内。供电系统模式设置：本工程甲方提供电源为三相四线制，即三相四线制进户，施工现场统一采用TN-S供电系统（接零保护系统），由电源进线零线重复接地处或总漏电保护器电源侧零线处引出一根保护零线，实行三相五线制，杜绝疏漏。供电系统方式：示意图如下：变压器二级配电箱三级配电箱开关箱用电机具一级配电箱A、总配电箱（一级箱）至分配电箱（二级箱）选择放射式供电系统，二级箱至三级箱选择放射式供电系统。（放射式）B、楼层供电系统方式施工层采用电缆直供式。各楼层垂直供电系统采用树干式供电系统。（采用绝缘电缆时，宜采用链式供电）（树干式）C、同一施工班组末级开关箱（或单层电缆移动）可采用链式供电系统。（链 式） 配电箱和开关箱制作要求（所购买的配电箱必须有安监站备案）：A、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2-2mm，开关箱钢板厚不小于1.2mm，配电箱钢板厚不小于1.5mm，箱体表面做防腐处理。不得使用木质开关箱。B、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电所连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。C、配电箱、开关箱中的导线进出线由箱底进出，分路成束做防水弯，并设防护套，进、出线口应配置固定线卡，严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。D、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座），做到“一机一闸一漏一箱”。E、电箱外壳必须作保护接零（通过PE接线端子板连接），金属箱门与金属箱体必须通过采用编织软铜线做电气连接。F、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6m，移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8-1.6m。G、动力配电箱与照明配电箱分别设置；当动力、照明合并设置同一配电箱时，动力和照明应分路配电。H、配电箱、开关箱的分路标志：配电箱、开关箱均应标明其名称、用途，用粘纸注明分路标志贴于箱内开关电器上，并统一刷黄色油漆。如下图：A B (C)D动力开关箱（回路编号）塔吊a.一般作法 b. 塔吊a配电箱级别（总配、分配、开关箱）b配电系统类别（动力、照明）c和现场平面布置图、系统图相对应的回路编号d供电（控制）对象名称I、.配电箱、开关箱外形结构应能防雨、防尘。配电箱系统图设计： ( L2、L3、L4、L5同L1)现场用电设备及电缆敷设按设计实施。此外，各箱变处配有柴油发电机组，遇市电停电将采用开启发电机进行供电，确保现场用电设备安全运行及人员安全疏散（3）漏电保护器的安装与接线漏电保护器负载侧的线路保持独立，即负载侧的线路（包括相线和工作零线），不得与接地装置相连接，也不得与其他电气回路连接，在TNS系统中，漏电保护器接线如下图。图中漏电保护器RCD1为线路总保护器，也就是二级保护，RCD2RCD6为未级设备保护，也就是第一级保护。TNS系统 漏电保护器正确接线图五、接地、防雷设计（1）接地设计：保护接零系统（TN系统）接地装置是由接地体和接地线（包括地线网）组成。接零装置是由接地装置和零线网（不包括工作零线）组成。每个接地装置的接地线应以单独的接地线与接地干线连接，不能在一个接地线中串接几个需要接地的电气装置。（2）接地装置：A、在施工现场的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接，保护零线应由工作接地线，配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。采用TN系统作保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。B、电源变压器（或自备发电机）的中性点采用人工接地体。在TN-S接零保护系统中，电气设备的金属外壳与专用保护零线连接。C、.重复接地与保护零线相接。TN-S系统中的保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电系统中间外和末端处作重复接地。对设备集中、线路拐弯、高大设备（塔吊、电梯等）的分电箱处、开关箱处也应作重复接地。在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10。在工作接地电阻值允许达到10的电力系统中，所有重复接地的等效电阻值不应大于10。重复接地线必须与PE线连接，严禁与N线连接。（3）接地类别：接地按其作用分为下列四种：A、工作接地：即变压器中性点接地或自备发电机中性点接地。R4B、保护接地：即设备外壳接地。R4C、保护接零：即设备外壳与零线相接。R4D、重复接地：即设备接地线上一处或多处通过接地装置与大地再次连接的接地。R10（每处）（4）选择接地材料及敷设方式：A、根据施工方法接地体可分为：人工接地体和自然接地体。本工程施工用电工程的接地，采用优先自然接地体。自然接地体是指与地有良好接触的建筑物、金属构件、设施。施工现场可利用基础钢筋为接地体，电阻达1左右。B、在条件不能满足时，接地体需要设人工接地体。人工接地体分垂直安装和水平安装两种。一般以垂直接地体为主要接地装置。接地体通常采用钢管、圆钢、角钢。接地体（线）连接应采用扁钢焊接连接，并要求采用搭接，扁钢搭接长度为其宽度的2倍，扁钢2b（4，截面100mm2）,至少焊满三个棱边。圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴钢管3/4表面，上下两侧施焊。扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。a、垂直接地体安装要求：为考虑必要的机械强度，要求在采用钢管时，壁厚不小于3.5mm，管径50mm（有时也可用40mm）；圆钢直径不小于19mm；角钢不小于50×50×5mm。埋深2-3米，接地体打入土中，通常2.5米，间距为5米，一般设计三根一组，用扁钢把各垂直接地体并联起来，组成复合接地体。为减小气候对接地电阻的影响，埋入土壤中的接地体，其顶端应在地面下0.5-0.8米处。埋设前应先挖一地沟，用钢管时下端圆管加装尖端或管端打扁，用角钢时单边斜削，以便打入土中，上端露出沟底10-20cm，以便于焊接。工作接地装置布置图、重复接地装置布置图如下：b、水平敷设时，扁钢截面不小于100mm2(4mm)，圆钢直径不小于10mm。接地体埋深0.5-1.0米（至少0.6米）。为减少相邻接地体之间的屏蔽作用，接地体之间的距离（水平及垂直）不应小于2.5米。人工接地体接地接零的明线部分最好涂上黑漆。（5）接地电阻测量：在线路和设备投入运行前，必须对接地电阻进行测量，在运行以后也要定期进行测量和检查。因为它直接影响着人的生命和设备的安全。测量接地电阻方法是用接地电阻测量仪（又称为接地摇表）来测量，常用型号为ZC-8型。ZC-8型接地电阻测量仪的结构如图所示使用方法和测量步骤如下： A、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。B、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。C、把摇表置于接地体近旁平整的地方，然后进行接线。用一根连接线连接表上接线桩E和接地装置的接地体E。用另一根连接线连接表上接线桩C和离接地体40m远的的接地棒C。最后一根连接线连接表上接线桩P和离接地体20m远的接地棒P。D、根据被测接地体的接地电阻要求，调节好粗调旋钮（表上有三档*0.1倍*1倍*10倍可调范围）。E、以约120转/分钟的速度均匀地摇动摇表。当表针偏转时，随即调节微调拨盘，直至表针居中为止。以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。注意先用10倍档进行测量再换0.1倍档得到精确数值。F、为保证所测接地电阻值可靠，应改变方位进行复测。取几次测得值的平均值作为接地体的接地电阻。G、在测量接地电阻时，应该考虑土壤干燥或冻结等季节变化因素的影响，从而使接地电阻在不同季节中均能保证达到所要求的值。在雷雨季节，实测的接地电阻值或土壤电阻率，要乘以下表所列的季节系数1或2或3进行修正。（6）保护零线的敷设及要求：A、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。B、保护零线应单独敷设，不作它用，重复接地应与保护零线相接。C、保护零线的截面应不小于工作零线的截面，其最小截面应符合规范要求。相线芯线截面S（mm2）PE线最小截面（mm2）S16616<S3516S>35S/2D、架空敷设，间距大于12m时，铜线截面必须不小于10 mm2。铝线截面不小于16mm2。E、与电气设备连接的保护零线应为截面不小于2.5 mm2的绝缘多股铜线，手持式电动工具的PE线截面应不小于1.5mm2。F、保护零线的统一标志为绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线。G、同一台变压器供电，采用保护接零系统中，所有的用电设备必须同零线连接起来，构成一个“零线网”，不得一部分设备作保护接零，另一部分作保护接地。（7）防雷设计本工程根据现场地域位置、机械设备高度、位置及邻近设施防雷装置等确定为防直击雷和感应雷接地防雷装置的接地主要是用作雷击防雷，将雷电流泄入大地，防止雷害。防雷装置包括避雷针（接闪器）、引下线及接地体。福州地区年平均雷暴日天4090天，机械设备高度20米时，需安装防雷装置。A、本工程施工现场设避雷针（接闪器）防直击雷的设备有：施工电梯，避雷针（接闪器）高度应满足60°保护角的要求，使被保护设备在接闪器保护角内。塔式起重机可不另设避雷针（接闪器），可采用20钢筋，置于架体最顶端。长度为1-2米。避雷保护
