某单位多层砖混结构办公楼施工组织课程设计word格式.doc

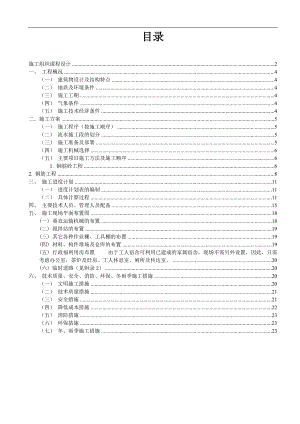

目录施工组织课程设计2一、 工程概况4（一） 建筑物设计及结构特点4（二） 地质及环境条件4（三） 施工工期4（四） 气象条件4（五） 施工技术经济条件4二施工方案5（一） 施工程序（按施工顺序）5（二） 流水施工段的划分5（三） 施工准备及部署5（四） 施工机械选择6（五） 主要项目施工方法及施工顺序61. 钢筋砼工程62. 钢筋工程8三、 施工进度计划11（一） 进度计划表的编制11（二） 具体计算过程11四、 主要技术人员、管理人员配备15五、 施工现场平面布置图18(一) 垂直运输机械的布置18(二) 搅拌站的布置19(三) 其它各种作业棚、工具棚的布置19(四) 材料、构件堆场及仓库的布置19(五) 行政福利用房布置 由于工人宿舍可利用已建成的家属宿舍，现场不需另外设置，因此，只需考虑办公室，茶炉及灶房、工人休息室、厕所及传达室。20(六) 临时道路（见附录2）20六、 技术质量、安全、消防、环保、冬雨季施工措施20（一） 文明施工措施20（二） 技术质量措施21（三） 安全措施21（四） 降低成本措施22（五） 消防措施23（六） 环保措施23（七） 冬、雨季施工措施23一、 工程概况（一） 建筑物设计及结构特点 本工程为某省××公司的办公楼，位于××市郊××公路边，建筑总面积为6262，平面形式为L型，南北方向长61.77m，东西方向总长39.44m。该建筑物大部分为五层，高18.95m，局部六层，高22.45m，附楼（FL轴）带地下室，在轴线处有一道施工缝，在F轴线处有一道沉降缝。本工程承重结构除门厅部分为现浇钢筋混凝土框架结构外，皆采用砖混结构。基础埋深1.9m，在C15素混凝土垫层上砌条形砖基础，基础中设有钢筋混凝土地圈梁，实心砖墙承重，每层设现浇钢筋混凝土圈梁；内外墙交接处和外墙转角处设抗震构造柱；除厕所、盥洗室采用现浇楼板外，其余楼盖和屋面均采用预制钢筋混凝土多孔板，大梁、楼梯及挑檐均为现浇钢筋混凝土构件。室内地面除门厅、走廊、试验室、厕所、后楼梯、踏步为水磨石面层外，其他皆采用水泥砂浆地面。室内装修主要采用白灰砂浆外喷106涂料，室外装修以马赛克为主。窗间墙为干粘石，腰线、窗套为贴面砖。散水为无筋混凝土一次抹光。屋面保温为炉渣混凝土，上做二毡三油防水层，铺绿豆砂。上人屋面部分铺设预制混凝土板。设备安装及水、暖、电工程配合土建施工。（二） 地质及环境条件根据勘测报告：土壤为级大孔性黄土，天然地基承载力为150kN/m2，地下水位在地表下78m。本地区土壤最大冻结深度为0.5m。建筑场地南侧为已建成建筑物，北侧西侧为本公司地界的围墙，东侧为××公路，距道牙3m内的人行道不得占用，沿街树木不得损伤。人行道一侧上方尚有高压输电线及电话线通过（见总平面图）。（三） 施工工期 本工程定于4月1日开工，要求在本年12月30日竣工。限定总工期9个月，日历工期为225天。（四） 气象条件 施工期间主导风向偏东，雨季为9月份，冬季为12月到第二年的1月份和2月份。（五） 施工技术经济条件施工任务由市建×公司承担，该公司各分派一个项目部和施工队负责。该队瓦工20人，木工16人，以及其他辅助工种工人如钢筋工、机工、电工及普工等共计140人。根据施工需要有部分民工协助工作。装修阶段可从其他施工队调入抹灰工，最多调入70人。施工中需要的电、水均从城市供电供水网中引入。建筑材料及预制品件可用汽车运入工地。多孔板由市建总公司预制场制作（运距10km）。木制门窗由市木材加工厂制作（运距7km）。临建工程除工人宿舍可利用已建成的家属公寓楼外，其他所需临时设施均应在现场搭建。可供施工选用的起重机有QT1-6型塔吊，QT1-2型塔吊。汽车除解放牌（5t）外，尚有黄河牌（8t）可以使用。卷扬机、各种搅拌机、木工机械、混凝土振捣器、脚手架、板可根据计划需要进行供应。二施工方案（一） 施工程序（按施工顺序）总施工顺序：基础工程主体结构屋面工程外墙装修工程内墙装饰工程分部分项工程施工顺序：基础工程的施工顺序：机械挖土混凝土垫层砌基础基础圈梁、构造柱基础回填土主体工程的施工顺序：脚手架砌砖墙扎构造柱钢筋柱支模浇柱混凝土扎梁筋梁支模浇梁混凝土养护安装楼板楼板灌缝现浇楼梯板拆模屋面工程的施工顺序：找平层保温层找平层防水层保护层内装饰工程的施工顺序：顶棚、内墙抹灰水泥砂浆楼地面/水磨石地面室内喷白安装工程的施工顺序：安装木门窗/厕所木隔断玻璃油漆木门窗油漆外墙装饰及室外工程的施工顺序：外墙面装饰台阶散水（二） 流水施工段的划分 1. 根据本工程的特点，拟按温度缝与沉降缝位置为界划分流水施工段，具体划分如下：段分为前楼1-11轴；段分为前楼11-22轴；段分为后楼F-L轴，进行分段分层流水作业，加快工程进度。 2.本工程可供选择的起重机有QT1-6型及QT1-2型塔吊。因为QT1-6型塔吊起重量为2t，起重半径20m，起重量高度26.5m40.5m。适合本工程的建造使用 （三） 施工准备及部署施工技术准备工作认真学习施工图纸和有关的设计资料，做好图纸会审准备工作，做好图纸会审记录，解决图纸上所存在的问题，为施工和材料订货创造条件。组织各工种的施工管理人员对本工程的有关图纸进行审查，掌握了解图纸中的细节。组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。编制切实可行的分项施工方案设计，及时上报公司和监理部门审批，并做好分项工程的技术交底工作。各专业分别要编制预防质量通病的技术措施，以及施工作业计划。编制好施工预算，并根据和进度计划编制材料供应计划，落实供货渠道。提前做好原材料的试验工作。做好整个工程的测量放线方案，进行测量仪器的检验，红线桩坐标的复测与核对，轴线控制桩的埋设与保护。填写开工报告，报业主、监理审批。物资和劳动组织准备根据施工进度安排，确定各类材料，机具的进场计划。组织货源，签订物资供应计划。 （3）组织物资按计划时间进场，并按指定地点，规定方式进场和堆放。 （4）组织材料储备和堆放。 （5）建立精干的施工队伍，根据施工进度的需要组织劳动力分批进场。 （6）做好上岗前的技术培训工作，并对施工人员进行技术交底以及安全、防火、文明施工等方面三级教育。施工现场准备工作（1）做好现场的控制网测量。根据设计单位提供的建筑总平面图，测量桩点（包括水平控制桩和高程控制桩）。 （2）做好“三通一平”的规划：即水通、路通、电通、场地平整，包括：材料、构件和设备的运输主干道，厂内临时道路，生产和生活用水、用电的引入。全工地的排水防洪干线，消防栓的设置以及场地平整等。 （3）拆除障碍物。 （4）有关生产、生活的临时设施的搭设。 （5）水平和垂直运输设备的搭设。施工部署 本工程属于多层办公楼建筑，是一项普通工程项目，其建筑装饰和建筑设备要求不高，按二类建筑设计的项目。本工程施工部署，在施工程序上，遵循“先地下、后地上”、“先土建、后设备”、“先主体、后围护”、“先结构、后装饰”的原则，实行“平面分段、立体分层、流水交叉、循序推进”的流水施工方法，为了保证工程质量，应该做相当的重视，周密计划、科学安排、严格管理、精心组织施工，经系统工程原则，运用微机管理手段，对本工程的施工流程、进度、资源、质量、安全、成本实行全面管理和动态控制。（四） 施工机械选择地基基础施工阶段，即在拟建房屋西侧安装一台QT1-6塔吊。主体结构施工所需砖、混凝土、构件和周转材料的水平、垂直运输主要由此塔吊承担。同时在办公楼北端和后楼西端设置一座扣管式井架，以弥补塔吊所安装不到的位置和缓解塔吊吊次，并作为垂直运输砂浆的主要工具。主体结构施工完毕后，拆除塔吊，另在办公楼南端增设一座扣管式井架共同承担装修阶段的垂直运输。水平运输可用双轮手推车。QT1-6塔吊起重量为2t，起重半径20m，最大起重高度26.5-40.5m。井架每个4m×2m，卷扬机棚每个1.5m×1.5m，且距离井架不小于10m。经验算，垂直运输能力满足需要。（五） 主要项目施工方法及施工顺序1. 钢筋砼工程 钢筋砼工程包括：模板工程、钢筋工程、砼工程三大工种，施工生产中必须密切配合，统筹安排，合理组织，确保构件的施工质量。 1)施工工序： 制作模板安装模板安装钢筋骨架拌制砼浇捣砼养护砼拆模模板修。 2)机械设备的配备：本工程砼采用自动计量配料机上料。砼搅拌前，应按配合比调整自动计量配料机，由专职上料机操作人员控制上料机。在浇灌砼前，对模板内的杂物和钢筋上的油污等清理干净，将模板的孔洞和缝隙堵严，并将模板浇水湿润，但不得有积水，当浇筑高度超过3m时，应将砼通过制作好的串筒投入。不得随意投入而造成混凝土离析。施工前的检查工作：模板、支架要牢固性，几何尺寸、轴线要准确，设备安装管线要预埋完备；钢筋垫块、铁马凳要安放牢固；搭设的马道必须牢固，不能将架板放在钢筋上。3)质量要求：凡进入现场的原材料，水泥应检查出厂证明书，并按规定进行安定性和强度试验，贮藏期三个月以上的水泥重新核定其标号，砂石材料应符合相应的规范要求，进场水泥必要时应重新试验鉴定，做含泥量和压碎试验。4)混凝土浇筑方案：为了切实做好混凝土工程的施工，特拟定混凝土浇灌方案如下： 根据本工程混凝土工作量，计划在楼中部配备二台JZC-350混凝土搅拌机，该搅拌机平均搅拌能力为：68立方米/小时。 结构层混凝土、预制构件板的垂直运输，后期室内外装饰工程，主要依靠二部快速提升架完成。快速提升架负责运输的同时，承担装修阶段、设备安装的垂直运输任务。 靠快速提升架二部负责运输，同时承担阶段的垂直运输任务。 项目经理部生产负责人在混凝土浇灌的施工准备及施工过程中，对钢筋砼条形基础、主体梁、部分板匀以其浇筑速度4.8 立方米/小时进行工作安排， 并及时掌握施工准确及施工进度的进展情况，提前作出劳动力和工具的调整安排。 为了保证浇灌的砼不在二次浇灌前凝结，而产生较多的施工缝，本方案根据分部工程砼工作量及灌筑强度，特对其每次浇筑铺设长度做出如下规定：基础：自西向东一次浇筑完成，不留施工缝。梁板浇灌方向同上，每次浇筑宽度不在于1500mm，自西向东S形推进，一次连续作业完成，不留施工缝。构造柱浇灌时，用脚手架钢管制作操作平台要牢固、平稳。梁、板浇筑时，用脚手钢管大于20的钢筋制作成简易马凳，跨越钢筋，同时铺设操作台和人行通道。以防止在操作过程中将已成形的钢筋网破坏。 5)注意事项：混凝土在浇筑前，要严格执行混凝土浇灌令制度，严格控制混凝土的标号，由专人负责监督检查，发现问题及时纠正。混凝土所使用的材料应计量准确，按配合比严格配料，充分搅拌均匀后方可出料。梁、板采用插入式震动棒震捣，混凝土浇筑的自由下高度不得超过3米，结构超高时应设斜槽下料； 板表面采用平板振动器震捣。混凝土厚度为1.25倍震动棒长度分层进行，梁板同时浇筑，垂直构件连续浇筑，并避免触及模板跑位，震捣中不得漏震、欠震、少震、超震。混凝土施工缝按楼层设置，垂直方向不得设置施工缝，施工缝处理方法参照有关规定进行。混凝土浇筑成型后，现场应根据其气候情况进行洒水养护，已浇筑的砼应覆盖和浇水养护，不得少于七昼夜，防止混凝土出现裂缝。2. 钢筋工程 （1）.基础底板及基础梁钢筋 按弹出的钢筋位置线，先铺底板下层钢筋。一般情况下先铺短向钢筋，再铺长向钢筋。 摆放底板混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每1m左右距离可缩 小。 底板如有基础梁，可分段绑扎成型，然后安装就位，或根据梁位置线就地绑扎成型。 底板钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工规范要求，钢筋搭接处 应用铁丝在中心及两端扎牢。 根据弹好的墙、柱位置线，将墙、柱伸入基础的插筋绑扎牢固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。 （2）.墙筋绑扎： 在底板混凝土上弹出墙身及门窗洞口位置线，再次校正预埋插筋，如有位移时，按洽商规定认真处理。 先绑24根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标志。横竖筋的间距及位置应符合设计要求。 为保证门窗洞口标高位置正确，在洞口竖筋上划出标高线。门窗洞口要按设计要求绑扎过梁钢筋，锚入墙内长度要符合设计要求。 各连接点的抗震构造钢筋及锚固长度，均应按设计要求进行绑扎。如首层柱的纵向受力钢筋伸入地下室墙体深度；墙端部、内外墙交接处受力钢筋锚固长度等，绑扎时应注意。 配合其他工种安装预埋管件、预留洞口等，其位置，标高均应符合设计要求。 3.构造柱钢筋的绑扎 向受力钢筋的连接方式必须符合设计要求。 画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。 套柱箍筋 柱箍筋绑扎 a. 按已划好箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎。 b. 箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成 梅花交错绑扎。 c. 箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。 1. 梁钢筋绑扎： 在梁侧模板上画出箍筋间距，摆放箍筋。 先穿主量的下部纵向受力钢筋及弯起钢筋，将钢筋按已画好的间距逐个分开；穿次梁的 下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架力筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次同时配合进行。次梁上部纵向钢筋放在主梁上部纵向钢筋之上，为了保证次梁钢筋的保护层厚度和板筋位置，可将主梁上部钢筋稍降低一个次梁上部主筋直径的距离加以解决。 框架梁上部纵向钢筋 应贯穿中间的节点，梁下部纵向钢筋深入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点的锚固长度也要符合设计要求。一般大于45d。绑梁上部纵向钢筋的箍筋，宜用套扣法绑扎。 箍筋再叠合处的弯钩，在梁中应交错布置，箍筋弯钩采用135°，平直部分长度为10d。 梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。 在主、次梁受力筋下均应垫垫块，保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计规范要求。 5.板的钢筋绑扎： 清理模板上面的杂物，用墨斗在模板上弹好主筋、分布筋间距线。 按画好的间距，先摆放受力主筋、后方分布筋。预埋件、电线管、预留孔等及时配合安装。 在现浇板中有板带梁时，应先绑扎板带梁钢筋，再摆放板钢筋。然后进行绑扎。 在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层的厚度，应满足设计要求。 3.装饰工程抹灰工程抹灰工程遵循先外墙，先上后下，先顶棚、墙面后地面的顺序。抹灰前必须先找好规矩，即四角规方、横线找平、立线吊直、弹出准线和墙群、踢脚板线。此为中级抹灰，先用托线板检查墙面平面垂直程度，大致决定抹灰厚度（最薄处一般不小于7MM），再在墙上角做有个亿 标准灰饼（用打底砂浆或1：3水泥砂浆，也可用水泥：石灰膏：砂=1：3：9混合砂浆，遇有门窗垛角角处要补做灰饼），大小5CM见方，厚度以墙面平整垂直决定，然后根据这两个灰饼用托线板或线锤挂垂直做墙面下角两个标准灰饼（高低位置一般在踢角线上口），厚度以垂直为准，再用钉子钉在左右灰饼附近墙缝里，栓上小线挂好通线，并根据小线位置每隔1。2-1。5上下加做若干标准灰饼，待灰饼稍干后，在上下灰饼之间抹宽约10CM的砂浆冲筋，用木杆刮平，厚度与灰饼平，待稍干后进行底层抹灰。抹底层砂浆，用1：3水泥砂浆混合砂浆。严格控制找平层砂浆的稠度。底层抹灰完工后，再用1：2水泥砂浆批满。中层砂浆为精找平，厚5MM，以解决基层抹灰找平回缩产生的不平，保证找平层“绝对”平整。其操作应随手带平。中层抹灰完成后，再用1：2水泥砂浆罩面。必须仔细操作，确保表面平整、光滑、无裂纹。在分层涂抹中，水泥砂浆的抹灰曾，应待前一层抹灰层凝结后，方可涂抹后一层。在中层的砂浆凝固之前，也可在层面上每隔一定距离交叉划出斜痕，以增强面层与中层的黏结。抹灰抹后后应加强撒水养护，防止抹灰空鼓和干裂。冬期施工：砂浆在制作时应掺入化学附加剂如氯化钠、氯化钙、亚硝酸钠、漂白粉等。涂料工程在喷涂前：基层表面必须坚固和无酥松、脱皮、起壳、粉化等现象。涂料应还满足下列要求：根据墙面湿度、粗糙度确定相应的稀释比例。涂料中严禁加水及其他溶剂，只能用相应的涂料稀释液调制。施工前应彻底搅拌涂料，时间不低于510分钟，视搅拌器而定。涂料使用过程中，应每隔15分钟搅拌一次。稀释比例不同的涂料严禁混合使用，否则会产生色差。在喷涂施工中涂料稠度、空气压力、喷射距离、喷枪运行中的角度和速度等方面均有一定的要求。涂料稠度必须适中、太稠、不便施工，太稀，影响涂层厚度，容易流淌。空气压力在0.4-0.8N/mm2之间选择确定，压力选的过低或过高，涂层质感差，涂料损耗多。喷射距离一般为40-60cm,喷嘴离被涂墙面平行移动，运行速度要保持一致。喷涂施工希望连续作业，一气呵成，争取到分隔缝处再停歇。门窗工程门窗为木门窗及铝合金。弹线找规矩：外墙窗，在最高层找出窗位置，以其边为标准，分别用经纬仪将门窗边线下引，并做好标记，对个别不直的口边进行剔凿处理，门窗的水平线位置应以楼层+1000水平线为标准，往上反量出窗下线，门窗允许偏差宽度±5mm，高度5mm。门窗的规格应符合设计要求，对规格尺寸进行分类堆放，标准水平线进行安装，门窗各部件要求安装牢固，并做好半成品的保护、防止粉刷砂浆粘结到门窗上。木门框四周侧面防腐处理，按设计要求，塑钢窗连接件、固定件等安装用金属零件，除不锈钢外均进行镀锌处理。三、 施工进度计划（一） 进度计划表的编制施工进度计划：本工程定于4月1日开工，要求在本年12月31日竣工。限定总工期9个月，日历工期为300天。（横道图见附录1）（二） 具体计算过程 1. 基础工程基础工程分为5个施工过程：挖土垫层砖基础基础圈梁构造基础及房心回填土根据施工段的划分，取施工段m=3 段分为前楼1-11轴 施工时间为t1；段分为前楼11-22轴施工时间为t2；段分为后楼F-L轴施工时间为t3.挖土：采用机械挖土，R=2 ,一班制，得t=P/R=12天，t1=4 t2=3 t3=5混凝土垫层：取R=30，一班制，段施工时间t1=4 t2=3 ,t3=6 养护2天砖基础：取R=30人，一班制，得t1=P/R=5天 t2=4 t3=7天基础圈梁构造：取R=40人，一班制，得t1=P/R=2天 t2=2 t3=3基础及房心回填土：取R=40人，一班制，得t1=P/R=6天 t2=5 t3=8采用无节奏流水施工：K12=5 K2-3=4 K3-4=12 K4-5=2T=K+Tn=5+4+12+2-0+19=42天2. 主体工程 主体工程分为6个施工过程：砌砖墙现浇柱现浇圈，打量，挑檐，楼板现浇楼梯安装楼板楼板灌缝 一层流水节拍如下表，砖基础、模板、浇筑混凝土采用两班制，安置楼梯、楼板灌缝采用一班制施工过程前楼1-11前楼11-22后楼f-l砖基础205*1.61/(2*30)=5.5 取5天154*1.61/(2*30)=4.13 取 4天190*1.61/（2*30）=5.1 取5天模板(66*0.55+51*0.55+233*0.55)/2*30=3.3 取3天(138*0.55+63.2*0.55+243*0.55)/2*30=4.0取4天(32*055+134*0.55)/2*30=1.5取2天钢筋（0.78*5.88+0.61*7.8+2.8*7.8）/(2*40）=0.38 取1天（1.89*5.88+0.75*7.8+2.66*7.8）/(2*40)=0.47取1天(0.37*5.88+1.6*7.8)/(2*40)=0.18取1天浇筑混凝土(5.92*2.16+(5+28.6)*1.6+12.4*2.16+(6.2+24）*1.6+2.86*2.16+13.4*1.6/(2*40)=2.12 取2天安装楼梯（253+91+149)*0.008/10=3.9 取4天楼板灌缝(13.2+9.6+12.4)*0.15/5=0.5 取1天 施工过程砖基础、模板、钢筋可组织无节奏流水施工 ，浇灌混凝之后养护2天K1-2=7 K2-3=7T1=7+7+3=17天T=T1+2+4+1+2-2=24天 二层流水节拍如下表施工过程前楼1-11前楼11-22后楼f-l砖基础205*1.61/(2*30)=5.5 取5天157*1.61/(2*30)=4.2 取 4天182*1.61/（2*30）=4.88 取5天模板(66*0.55+51*0.55+223*0.55)/2*30=3.3 取3天(111*0.55+63.2*0.55+193*0.55)/2*30=3.4 取4天(32*055+134*0.55)/2*30=1.5取2天钢筋（0.78*5.88+0.61*7.8+2.7*7.8）/(2*40）=0.34取1天（1.33*5.88+0.75*7.8+2.3*7.8）/(2*40)=0.44取1天(0.37*5.88+1.6*7.8)/(2*40)=0.58取1天浇筑混凝土(5.92*2.16+(5+22.2)*1.6+9.1*2.16+(6.2+19）*1.6+2.86*2.16+13.4*1.6/(2*40)1.79 取2天安装楼梯（253+91+149)*0.008/10=3.9 取4天楼板灌缝(13.2+9.6+12.4)*0.15/5=0.5取1天 施工过程砖基础、模板、钢筋可组织无节奏流水施工，浇灌混凝土之后养护2天K1-2=7 K2-3=7T1=7+7+3=17天T=T1+2+4+1+2-2=24天三、四、五层的流水节拍如下表施工过程前楼1-11前楼11-22后楼f-l砖基础185*1.61/(2*30)=5 取5天157*1.61/(2*30)=4.2 取 4天151*1.61/（2*30）=4.05 取4天模板(50*0.55+51*0.55+155*0.55)/2*30=2.3 取3天(110*0.55+63.2*0.55+170*0.55)/2*30=3.1 取4天(22*0.55+120*0.55）/2*30=2.3 取2天钢筋（0.6*5.88+0.61*7.8+1.9*7.8）/(2*40）=0.28取1天（1.3*5.88+0.75*7.8+1.9*7.8）/(2*40)=0.42取1天(0.27*5.88+1.4*7.8)/(2*40)=0.58取1天浇筑混凝土(4.48*2.16+(5+15.5)*1.6+9.1*2.16+(6.2+16）*1.6+1.96*2.16+13.4*1.6/(2*40)=1.54 取2天安装楼梯（253+91+149)*0.008/10=3.9 取4天楼板灌缝(13.2+9.6+12.4)*0.15/5=0.5 取1天 施工过程砖基础、模板、钢筋可组织无节奏流水施工，浇灌混凝土之后养护2天K1-2=6 K2-3=7T1=6+7+3=16T=T1+2+4+1+2-2=23主体工程总时间T=24+24+23*3+2*5=127天3. 六层及屋顶分6个施工过程：砌砖墙支模板扎钢筋混凝土安装楼板灌缝 1.砌砖墙流水节拍=（ 34+126+20）*1.61 /30=7.09 取7天 2.支模板 流水节拍=(115*0.55+206*0.55)/30=5.88 取6天 3.扎钢筋 流水节拍=（1.38*5.88+2.38*7.8)/40=0.67 取1天 4.混凝土流水节拍=(9.48 *2.16+20*1.6)/40=1.31 取2天 5.安装楼板 t=129*0.008/5=0.37 取1天 6.灌缝流水节拍=11.5*0.15/5=0.345 取1天 混凝土浇筑之后进行2天养护 T=7+6+1+2+1+2=19天4. 屋面工程屋面工程分为7个施工过程：找平层冷底子油层两道热码脂炉渣保温层保温层上砂浆找平层卷材防水层人上屋面混凝土板找平层：取R=12 三班制t=3天冷底子油层：取R=32人，三班制 t=2天两道热码脂：取R=20人，三班制，t=3天 炉渣保温层：取R=12人，三班制，t=2天保温层上砂浆找平层：取R=20人，一班制。t=2天卷材防水层：取R=20人，一班制，t=2天人上层面混凝土板：取R=15 t=1天采用无节奏流水施工M=3 n=7K1-2= 5 K2-3=2 K3-4=5 K4-5=2 K5-6=2 K6-7=1T=K+Tn=5+2+5+2+2+1+3*1=20天5. 装饰装修工程 以下施工过程采用流水施工楼地面 流水节拍=（160*1.3+4320*0.14+1866*0.56）/80=23.2 取23天 t1=7 t2=8 t3=8内墙面与顶棚抹灰 流水节拍=（19933*0.15+5287*0.2）/80=45.31 ,t1=14天 t2=16 天t3=15天室内喷面 流水节拍=20470*0.006/10=12.28 取t=12天 t1=4 t2=4 t3=4厕所木隔板及木门窗安装流水节拍=0.411（250+1897）/20=44.12 ,t1=14天 t2=15天,t3=15天5.木门窗油漆及玻璃安装流水节拍=（1897+1270)*0.18/20=28.503 ,t1=9天 t2=10天 t3=9天组织无节奏流水施工K1-2=7 K2-3=37 K3-4=4 K4-5=23T=7+37+4+23+28=99天外墙装饰及室内工程:与室内装修装饰平行施工外墙贴马赛克：流水节拍=（6424+520+435）*0.26/40=47.96 取48天台阶散水：流水节拍=362*0.12/10=4.344 取5天四、 主要技术人员、管理人员配备 主要技术、管理人员配置表施工工艺流程表设备安装工程施工组织管理机构五、 施工现场平面布置图（施工平面布置图见附录2）(一) 垂直运输机械的布置地基基础施工阶段，即在拟建房屋西侧安装一台QT1-6塔吊。主体结构施工所需砖、混凝土、构件和周转材料的水平、垂直运输主要由此塔吊承担。同时在办公楼北端和后楼西端各设置一座扣管式井架，以弥补塔吊所安装不到的位置和缓解塔吊吊次，并作为垂直运输砂浆的主要工具。主体结构施工完毕后，拆除塔吊，另在办公楼南端增设一座扣管式井字架，共三座井架共同承担装修阶段的垂直运输。水平运输可用双轮手推车。井架每个4m×2m，卷扬机棚每个1.5m×1.5m，且距离井架不小于15m。经验算，垂直运输能力满足需要。(二) 搅拌站的布置施工高峰时，一天最大需混凝土67 M3 ，砂浆28.5 M3.一台0.4 M3的混凝土搅拌机台班产量为3045 M3，因此配两台混凝土搅拌机：35×2=70M367M3；另外，配两台0.2M3的砂浆搅拌机；17×2=34 M328.5 M3，完全能满足施工的需要。每台搅拌机1020作业棚，取每台15，则混凝土搅拌共需30的作业棚；砂浆搅拌需30的作业棚。另外，在搅拌棚边设一个15的养护室。(三) 其它各种作业棚、工具棚的布置钢筋棚及堆场 每个钢筋工需作业棚3，堆场为作业棚面积的3倍，因此，按高峰时钢筋工人数14人计算，则钢筋工作棚需3×14=42；露天堆场为42×3=126。木工棚堆场 每个木工需作业棚2，堆场为其建筑面积的3倍，按高峰时木工18人计算，另加一台圆锯和一台刨床所需建筑面积60，则木工作业棚为2×1860=96。木模板堆场为100。其它工人作业及工具棚 瓦工、混凝土工和抹灰工按每个0.5建筑面积计算，需（20+40+70）×0.5=65(四) 材料、构件堆场及仓库的布置红砖堆场 本工程所需标准红砖总量为1478千块，按储备量为总量的三分之一计算，即为492.67千块，按每平方米场地储存0.5千块砖计算，共需露天场地492.67÷0.5=985。生石灰堆场 本工程所需生石灰340t,按储备量为总量的二分之一计算，即为170t，每平方米场地储存1t，则共需露天场地170。另在生石灰堆场旁设置2个淋灰池。每个4m×5m。砂堆场 本工程所需砂为2113 M3，储备量取总数的25%，每平方米储存1.2 M3，则共需露天场地2113×0.25÷1.2=440。砾石堆场 总量为1527 M3，储备量为总量的25%，每平方米储存1.2 M3，则共需露天堆场面积为：1527×0.25÷1.2=318。水泥库 总量为777t，储备量为20%，其量为：777×0.2=156t。按每平方米存1.4t水泥计算需搭建水泥库：156÷1.4=112。白水泥库总量为15.5t，储备量按100%，按每平方米存1t白水泥计算，需搭建白水泥库16。木门窗堆棚木门窗总面积为2147，按储备量100%，每平方米堆放20门窗计算，需搭建堆棚面积为2147÷20107。脚手架脚手板堆场其堆场取100，脚手杆长6m及2m
