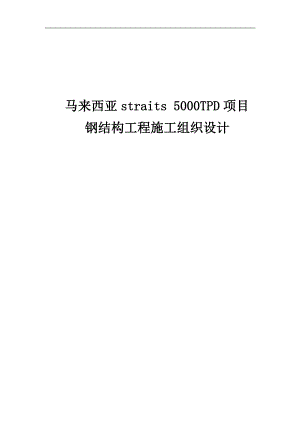

straits 5000TPD项目钢结构工程施工组织设计#马来西亚#箱型钢结构#附示意图.doc

马来西亚straits 5000TPD项目钢结构工程施工组织设计目 录第一章、 编制说明41、编制说明42、编制原则43、本工程主要依据的规范、标准4第二章、 工程概况51、工程概况52、工程位置53、工程特点5第三章、钢结构制作工艺流程61、箱型钢结构制造工艺流程62、H型钢梁制造工艺流程73、钢屋架、钢桁架制造工艺流程84、吊车梁制作工艺流程9第四章 钢结构制作技术及质量控制标准101、材料进场102、放样号料103、切割124、制孔155、接料166、端部加工177、组装178、焊接259、预拼装36第五章、涂装工艺381、除锈382、涂漆38第六章、构件堆放要求、编号及包装401、构件堆放要求402、构件编号403、构件包装40第七章、确保工程质量的技术组织措施421、质量承诺422、质量保证总体规划423、质量检验控制保证体系44第八章、确保安全生产的技术组织措施471、安全管理目标472、安全管理体系473、安全管理制度474、各级管理人员安全生产责任制485、各工种安全技术操作规程51第九章、确保文明施工的技术组织措施531、成立文明施工管理组织532、文明施工管理细则533、半成品、成品保护措施544、文明施工检查措施54第十章、施工进度计划表及确保工期的技术组织措施561、总体施工进度计划与控制562、材料采购计划与控制563、工厂制作进度计划56第十一章、劳动力投入计划61第十二章、拟投入的主要施工机械设备表62第一章 编制说明1、 编制依据1.1提供的设计图纸1.2国家和行业现行施工规范及验收规范、技术规程、标准。1.3本企业焊接检验质量标准、管理措施2、 编制原则2.1 钢结构工程施工组织设计是根据现场实际情况，结合合同内容要求进行策划后编制的。在人员、机械、材料调配、施工方案、质量要求、进度安排、安全文明等方面统一部署的原则精心施工。2.2根据本工程设计特点、功能要求，本着对企业资金合理利用，对工程质量的终身负责，对安全文明施工的强化管理精神。以“科学、经济、优质、高效”为原则进行编制。2.3我公司对施工组织设计的编制高度重视，在签订施工承包合同之后，在仔细研究图纸，明确工程特点、充分了解施工环境、准确把握业主要求的前提下，成立编制小组，集思广益、博采众长，力求使本方案切合工程实际，思路先进，可操作性强。3、本工程主要依据的规范、标准1、钢结构工程施工质量验收规范（GB50205-2001）2、建筑钢结构焊接规程（JGJ81-2002）3、钢结构工程施工及验收规范（GBJ50205-2001）4、钢铁结构构件防腐保护涂层应用指南（BS 5493：1997）第二章 工程概况1、工程概况基本情况:该项目钢结构部分主要有窑尾塔架、门式框架车间、输送机桥架、钢平台、走道、楼梯栏杆等。主要加工构件有箱型柱、H型钢、钢管支撑杆件等，杆件间采用高强螺栓和焊接连接。2、工程位置国家马来西亚区Pahang市Kuantan地理及气象条件环境温度最高 37 °C平均 32 °C最低 21 °C相对湿度max. 100 %avg. 84 %风速35 m/s降雨量200天雨季厂区海拔高度1431米3、工程特点3.1构件主要采用高强螺栓连接，钻孔工程量很大，特别在H钢柱翼缘板上钻孔，成孔精度及难度加大。3.2图纸施工详图量大，XSTEEL设计软件接触少，需要专业设计人员尽快熟悉掌握。第三章 钢结构制作工艺流程1、箱型钢结构制造工艺流程：2、H型钢梁制造工艺流程：3、钢屋架、钢桁架制造工艺流程：零件机加工、制孔原材料验收放样号料下料组装焊接矫正检验除锈防腐4、吊车梁制作工艺流程：第四章 钢结构制作技术及质量控制标准1、材料进场1.1 材料进场前应进行检验。检验过程包括材质证明及材料标识和材料允许偏差的检验。钢材材质、规格、型号应符合设计及标准规范要求，钢材不得有裂纹、分层等缺陷。钢材化学成份、力学性能应满足标准规范要求，由质量检验人员根据质量证明书进行入库前验证。材料检验合格后方可投入使用。1.2 当钢材表面有锈蚀，麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值1/2，否则不得使用。1.3 焊材采购后应按种类、牌号、批号、规格、入库时间等分类堆放、标识，妥善设库保管，防止受潮或损坏。禁止发放和使用药皮脱落、焊芯生锈或受潮的焊材。对油漆进行保质期控制。1.4 钢材矫正: 可用机械方法或火焰矫正，火焰矫正温度不可超过650，并严禁强制降温。钢材矫正后的表面不应有明显的划痕，划痕深度不得大于0.5mm。钢材矫正后的允许偏差 序号项 目允许偏差mm1钢板的局部不平度t141.5T141.02型钢弯曲矢高L/1000且不应大于5.03角钢肢的垂直度b/100双肢栓接角钢的角度不得大于90°4槽钢翼缘对腹板的垂直度b/805工字钢、H型钢翼缘对腹板的垂直度b/100且不大于2.0 注：t-钢板厚度， L-钢材长度， b-型钢翼缘宽度2、放样号料本工程放样采用的计量器具应经计量检测单位检测合格后方可使用。在计算机上对节点进行1：1放样，放样时应根据设计图确定各构件的实际尺寸。人工放样在平整的放样平台上进行，凡放大样的构件，应以1:1的比例放出实样。放样工作完成后，对所放大样和样板进行自检，无误后报质检员进行检验。号料前必须核实所用钢材与设计图纸相符，钢材材质必须符合相关规范要求；如有代料应有代料通知单；做到专料专用。严格按照材料使用部位表进行号料，避免长料短用，宽料窄用。在施工过程中，无论划线号料、气焊、还是铆工等工序都必须认真检查钢材是否有重皮、裂纹等缺陷，如发现应及时会同技术人员及检查人员研究处理。号料时长度和宽度方向必须留焊接切割收缩量。号料时，H形和箱形截面的翼板及腹板焊缝不能设置在同一截面上，应相互错开200mm以上，并与隔板错开200mm以上。接料尽量采用大板接料形式。钢管接料，壁厚大于等于6mm时管接料应开坡口。壁厚小于6mm时可不开坡口。下料阶段不得采用人工修补的方法修正切割完的钢管。接料坡口形式：钢板接料坡口形式：钢管对接：采用全焊透对接焊缝，坡口形式如下：先用小直径焊条E5016底进行打底焊，然后用CO2气体保护焊施焊，对接焊缝必须焊透。 H型钢的盖板及腹板下料用计算机编程，在数控切割机上进行切割加工。号料必须注明坡口的角度和钝边方向。号料允许偏差项目允许偏差mm零件外形尺寸+ 1.0孔距+ 0.5基准线+ 0.5对角线差1.0加工样板的角度+ 20'3、切割切割时对于板材采用火焰切割，对于H型钢等可采用卧式双柱双缸龙门带锯床或H型钢切割机切割下料。切割时必须预留焊接及切割收缩余量。火焰切割气体的要求：氧气：气割用氧气纯度应在99.5%以上，并有厂家产品合格证且符合国家标准。乙炔气：用乙炔气纯度应在96.5%以上，并有厂家产品合格证且符合国家标准。丙烷类气体：切割用丙烷纯度在98%以上，并有厂家产品合格证且符合国家标准。气割注意事项清除切割线两侧50mm范围内的铁锈、油污。避免由于铁锈污物等在受热时发生飞溅物堵塞割咀熄火而造成切割边缘的缺陷。切割后断口上不得有裂纹，并应清除边缘上的熔瘤和飞溅。切割后钢板不得有分层。发现分层要作出标识，并向技术部门报告处理。切割中割咀的芯距工件表面高度不宜超过10mm。割咀喷出的火焰应符合下列要求：喷出的纯氧气流网线应笔直而清晰，在火焰中没有歪斜及出叉现象。喷出的纯氧气流网线周围和全长应均匀。如发现不正常时，宜用透针修理，并将嘴孔处附着的杂质毛刺清除掉。多头直条火焰切割注意事项将待切割的钢板放在切割平台上、并使其定位。根据排版图调整切割咀的间距，使其达到板宽尺寸，并按工艺要求放出切割余量（切割余量按板厚预留）。平行切割主材切割时，确保火焰切割嘴头的平行度及整条板的两面同时受热。采用龙门式火焰切割机，同一箱形结构的盖板，腹板在同一版面上切割。 切割时应注意以下几个要点：确认板材合格确定盖板及腹板宽度时应在割嘴切割量基础上加1毫米。边缘切割不得低于10 mm。切割50 mm后应确认板宽及直角度。气割时应控制切割工艺参数，如下表自动、半自动切割工艺参照系数割咀号码板 厚（mm）氧气压力（Mpa）乙炔压力（Mpa）气割速度（mm/min）16-100.69-0.780.3650-450210-200.69-0.780.3500-350320-300.69-0.780.3450-300430-400.69-0.780.3400-300坡口加工：坡口加工可采用火焰切割或机械加工两种方式。坡口加工若采用火焰切割时，应注意清除氧化皮。坡口加工应采用半自动切割机进行，并且尽量两侧对称切割，以减小变形。切割质量标准火焰切割质量标准项 目允许偏差零件宽度、长度+ 1.0加工边直线度L/3000，且不应大于2.0相邻两边夹角+ 6'加工面垂直度0.025t,且不应大于0.5加工面表面粗糙度机械切割质量标准项 目允许偏差(mm)零件宽度、长度±3边缘缺棱1.0型钢端部垂直度2.0气割的质量标准项 目允许偏差零件宽度、长度±3切割面平面度0.05t且不大于2.0割 纹 深 度0.3局部缺口深度1.0 注: t为钢板厚度 4、制孔高强螺栓节点板钻孔，在平面由数控钻床上进行，H型钢翼缘板采用三维数控钻床钻孔，安装螺栓孔可采用摇臂钻钻孔。制孔前先对柱、梁、节点板在端部铣床上进行端部加工以确定定位基准，然后再划线或在数控钻床上钻孔。安装螺栓孔划线时，使用划针划出基准线和钻孔线，螺栓孔的孔心和孔周敲上五点梅花冲印，便于钻孔和检查。钻孔允许偏差如下：螺栓孔的允许偏差项 目允许偏差（mm）直 径+1.0 0.0圆 度2.0垂直度0.03t,且不应大于2.0制孔的允许偏差项 目允许偏差（mm）两相邻中心线距离±0.5矩形对角线两孔中心线距离及边孔中心距离±1.0孔中心与孔群中心距离0.5两孔群中心距离±0.55、接料接料的组装必须在经过测平的平台上进行，平台的水平差3mm。接料前，先将坡口两侧30-50mm 范围内铁锈及污物毛刺等清除干净。H形和箱形截面接料焊缝必须采用埋弧自动焊，焊缝两端加入引入板和引出板，引入板和引出板规格自动焊为50mm×100mm，材质与板厚和坡口形式应与焊件相同，焊接完毕用气割切掉并修整平直，不得用锤击落。板材接料焊缝要求焊透。采用碳弧气刨清根，接料焊接后24小时经探伤合格后，方可流入下道工序。接料时，H形和箱形截面的翼板及腹板焊缝不能设置在同一截面上，应相互错开200mm以上，并与隔板错开200mm以上。接料允许偏差见下表项 目允许偏差(mm)对口错边（）t/10且不大于3.0间 隙()1.06、端部加工端部加工包括铣平端的加工、端部过焊孔加工、坡口加工等。对于箱形柱、十字形、H形柱梁等重要构件的端部均需采取端面加工。端铣前进行二次划线并标出端铣线和检查线，每节预留焊接收缩余量。调平端铣平台，保证端铣平面与梁垂直度不大于1mm。端铣加工在端面铣床上进行，加工时应注意：结构端面不得有气孔凹痕。确定总长度时应校核温差。长度有出入时，以隔板位置为准。进刀量以板厚为准。端铣后进行检查。垂直度与水平度均在0.5mm以内，必要时以水平仪校核。工件长度L±2mm，端面直角度1.5H/100007、组装7.1组装的一般要求组装在经过测平的平台上进行。在平台上放出组装大样并经检验合格，确定组装基准。组装人员必须熟悉图纸、加工工艺及有关技术文件，检查组装用的零件的编号、材质、尺寸、数量和加工精度是否符合图纸和工艺要求，确认后进行装配。下料、装配、净料用的钢尺必须经计量检测合格，并且使用前统一校尺，组装平台必须平整。构件组装要按工艺流程进行，零件连接处焊缝两侧各30-50mm范围内的油污、铁锈等清理干净，并显露出钢材的金属光泽。装配时要认真控制好各零件的安装位置和角度，避免使用大锤敲打和强制装配。对于在组装后无法进行涂装及焊接的隐蔽面应在部件或构件整体组装前进行，经检查合格后方可组合。7.2 箱形结构组装 7.2.1 以下翼板顶端基准线作为基准，在下翼板及二块腹板的内侧划出隔板、顶板等组装用线，位置线应延伸至板厚方向。 7.2.2 在箱体的腹板上组装焊接垫板，进行定位焊焊接，按对腹板条料先划中心线、坡口加工，再进行垫板安装的制作流程。在进行垫板组装时，先以中心线为基准安装一侧垫板，再在以安装好的垫板为基准安装另一侧垫板，应严格控制两垫板外缘之间的距离。定位焊缝采取气保焊断续焊缝焊接，焊缝长度60mm，间距300mm，如下图所示：7.2.3 在组装胎架上把划好线的下翼板置于组立机平台上，将已组装好的各隔板定位在下翼板上，隔板与下翼板之间的组装间隙不得大于0.5，定位后，检验隔板垂直度，隔板与下翼板的垂直度不得大于1；定位焊要求如下图所示：7.2.4 组装两侧腹板，使隔板对准腹板上所划的位置，翼板与腹板的垂直度不大于1mm；再对腹板与隔板及腹板与翼板之间的焊缝进行定位，如下图所示：7.2.5 利用BOX组立机的顶紧及夹紧装置，将箱形体的面板与隔板紧密贴紧，在BOX组立机上组装图如下图所示：7.2.6 箱形体工艺隔板的设置及焊接要求：当相临内隔板之间、箱体端到最近内隔板之间距离2000mm时,应加设工艺隔板，工艺隔板应与内隔板开一样大的灌浆孔或通气孔，工艺隔板厚度为8mm或10mm，与钢柱面板采用三边双面间断角焊缝焊接，焊缝长度60mm，焊脚尺寸7mm，工艺隔板定位点焊分布如下图所示：如上图A-A，箱体内的工艺隔板，按三面断续角焊缝即可；在钢柱柱脚处的隔板应四面焊接，并保证良好的外观成形，如上图B-B。7.2.7 将已形成U形的箱体吊至组装平台上，对隔板与腹板之间的全焊透焊缝进行焊接，焊接方法采用CO2气体保护焊，并利用碳弧气刨进行反面清根，对焊缝进行100%UT检测。7.2.8 隔板与腹板之间的全焊透焊缝焊接完毕并检测合格后，将U形箱体重新吊至组立机平台上，利用组立机上部压紧装置组装上翼板。7.2.9 组装埋弧焊焊接所需的引弧板及引出板，起始端引弧板及熄弧端引出板长度为150mm，宽度为100mm；熄弧端的坡口可利用碳弧气刨进行加工，组装如下图所示： 7.2.10 箱形体组装完后，在箱形体的外侧面板上用石笔划出各电渣焊隔板的位置线，同时做出100mm基准线，该基准线用于准确定位及检查隔板与翼板的对应程度，又可作为箱形柱柱顶端铣的基准线，端铣时应以该基准线为基准，控制基准线到钢柱柱顶之间的距离，如下图所示：7.2.11 对箱形柱的柱顶板进行焊接，焊接方法采用气体保护焊，焊接坡口形式如下所示：7.2.12 清理、矫正，并对组装后的箱体尺寸进行检验，应符合规范要求，箱形柱组装尺寸过程控制应符合箱形柱组装标准（ZGGY-BZ-003）的相关规定。箱型构件组装精度要求盖、腹板偏移1mm，柱扭曲量6H/1000mm，腹板与隔板间隙0.5mm，腹板与垫板间隙0.5mm。盖、腹板紧密贴合0.5mm。7.3 焊接H型组装焊接H型的组装在H型钢生产线组立机上进行。腹板和翼缘板在组装前进行局部不平度检查。组装工字形前，要求四条主焊缝区域的油锈及其它污物除净，腹板除锈宽度一般为20-30mm，盖板除锈宽度不小于腹板厚度加上50mm。在H型钢组对机上进行组对工字形。组装时应调整好组立机的机头位置，边组对边检查。H字形组对允许偏差项 目允 许 偏 差（）高度（h）±1垂直度（）B/100且不大于2.0中心偏移（e）±1.0缝隙（）1.0组装精度要求项 目允许偏差（mm）T形连接的间隙T161.0t162.0搭接接头长度偏差+ 5.0搭接接头间隙偏差1.0对接接头钢板 错位t161.516t30t/10t303.0对接接头间隙 偏差埋弧自动焊和气体保护焊+ 1.0；0对接接头直线偏差2.0根部开口间隙偏差（背部加衬板）+ 2.0隔板与梁翼缘 的错位量t1t2且t120t2/2t1t2且t1>204.0t1t2且t120t2/4t1t2且t1205.0焊接组装构件端部偏差3.0加劲板或隔板倾斜偏差2.0连接板、加劲板间距或位置偏差2.07.4 钢屋架、钢桁架组装该项目钢通廊部分构件长度、宽度过大，无法整体运输，为确保桁架的整体性，制作时采用将桁架预制成片，到安装现场进行各段点焊组装，焊接，再进行吊装。其他的宽度相对较小在预制场组对成整体。为此在预制场设置两个35*8m的组装平台，平台选用H型钢（H300*150*6.5*9）做骨架，每3-4m一根。钢通廊的钢柱高度小于25米的预制成两个单片，到现场后拼制成整体后吊装就位。高度大于30米的窄跨预制成2段和单片预制成2段到现场后拼制成上下两段后吊装就位。型钢拼接的原则采用标准接头形式进行拼接。采用对接焊接头：一般采取斜接斜度应小于或等于45度，并且开坡口熔透；对以明确受力状态的型钢，要区分受拉和受压部位，对型钢要区分是拉杆还是杆，受拉部位和受拉杆件要采取斜接，受压部位和受压杆件可采用直接。8、焊接8.1 焊接通则按JGJ81-2002钢结构焊接技术规程的要求对焊工和焊接程序进行认证，被认证的设备型号和焊缝都应与施工过程中的相同。8.2 焊接工作人员要求参与本工程的所有焊工（含定位焊工）必须经过培训取得上岗证书，并在其允许范围内工作。焊工在焊接过程中应严格遵守工艺操作规程，并对其焊接的产品质量负责。对焊前准备不符合技术要求的构件，焊工有权拒绝操作并报主管工程师。焊接技术人员本工程钢结构的焊接全过程，必须在焊接责任工程师的负责下进行生产施工。焊接工程师应具备建筑钢结构焊接生产、施工的总体规划管理和技术指导的工作能力。8.3 焊接工艺编制焊接前必须经过焊接工艺评定试验，根据焊接工艺评定试验的结果编制焊接工艺。焊接方法及焊接材料选择 焊接方法 焊材牌号 焊接位置手工电弧焊E50型焊条定位焊 对接 角接埋弧自动焊H08Mn2Si + HJ431对接 角接CO2气体保护焊H08Mn2SiA定位焊 对接 角接电渣焊H08Mn2Si隔板焊接焊前准备焊接设备检验：焊接前必须保证焊接设备处于良好的技术状态。焊前清理焊前在焊缝区域30-50mm范围内清除氧化铁皮、铁锈、水、油污、杂质、矿尘和其他污物，要求露出金属光泽。在埋弧自动焊的被焊钢材表面，除按上述要求清理外，对于在焊接过程中焊剂可能触及的水、锈、油污等杂物一律清除干净，以防混于焊剂内。焊接区域的除锈一般应在组装前进行，构件组装后应注意保护，如重新锈蚀或附有水份、油污等杂物应重新清理。焊材烘干必须严格按照焊接材料管理办法对焊接材料进行烘干与保存，焊接材料烘干温度要求如下表：焊接材料烘干温度表焊接材料牌号使用前烘焙条件使用前存放条件焊条E50型350-400；2h100-150焊剂 HJ431150-350；1h100-150焊接坡口检查：焊接前认真检查焊缝坡口形式及几何尺寸符合设计要求。焊前对于焊接变形采取适当的控制措施。焊接前按照焊接工艺文件的要求调整焊接参数。定位焊由持有焊工合格证的焊工担任。定位焊必须避免在产品的棱角和端头等强度和工艺上易出问题的部位进行，坡口内尽可能避免进行定位焊，定位焊在构件的起始端应离开端部20-30mm。定位焊应采用和母材焊接相同的焊条，定位焊焊条的最大直径不超过4mm。定位焊缝若不得以在坡口内进行时，其焊缝高度应小于坡口深度的2/3，长度宜大于40mm。定位焊的长度和间距，视母材厚度、结构长度而定，无特别指定时，按下表规定的定位焊的长度和间距。板 厚定位焊长度（mm）定位间距 （mm）手工电弧焊T3.230200-3003.2<t2540300-400T2550300-400定位焊后应及时清除焊渣并进行检查，若发现定位焊后有裂纹或气孔等影响焊接质量的缺陷应在正式焊接前清除干净后，并重新进行定位焊。焊接引熄弧板对接、T型对接、角接焊缝、应在焊缝始、终端安装焊接引熄弧板。引熄弧板坡口应与主焊缝坡口吻合，也可用碳弧气刨刨出坡口。引熄弧板应用与母材相同的钢材。引熄弧板的长度：手工焊大于35mm，自动焊大于100mm。引熄弧板在去除时，应用氧乙炔气割，不得用锤击落。在距离母材1-3mm处割去后，然后用砂轮打磨光顺，与构件表面齐平。环境气候对焊接影响当环境温度低于0时，不得焊接施工，如果必须施工应采取预热措施。在强风的环境中焊接，应在焊接区域周围设置挡风屏。焊接区域的相对湿度不得大于90%。焊接过程焊接引熄弧始焊时引弧应在引弧板上进行，焊接过程再引弧应在焊缝坡口内，不允许在非焊接区的母材表面上引弧，以防将母材划伤。收弧时应将弧坑填满，避免收弧时出现弧坑裂纹。在焊缝未端收弧时应在熄弧板上进行。对接焊缝要求熔透的双面对接焊缝，在一面焊接结束，另一面焊接前应彻底清除焊根缺陷至露出焊缝金属光泽，方可进行焊接，但采用埋弧自动焊并能保证焊透的情况下，允许不进行清根。采用背面钢垫板的对接坡口焊缝，垫板与母材之间的接合必须紧密，应使焊接金属与垫板完全熔合。不同厚度的构件对接，其厚板一侧应加工成平缓过渡形状，当板厚差超过4mm时，厚板一侧应加工成1:2.51:4的斜度,对接处与薄板等厚。对接焊缝，除特别指定以外，应使焊缝余高最小，余高值不得超过3mm，并平和过渡至母材表面。贴角焊接：贴角焊缝的两侧焊脚不得有明显差别，对不等角贴角焊缝要注意保证焊脚尺寸，并使焊趾处平滑过渡。贴角焊缝一般成弧形圆滑过渡。贴角焊缝在构件的端部转角处应有良好的包角焊。包角焊缝的高度应为1.2倍的焊脚尺寸，包角焊缝的起落弧点应距端部10mm 以上。部分熔透焊接：部分熔透焊缝的焊接，焊前必须检查坡口深度，以确保要求的熔透深度。焊缝完工的清理焊工焊接完工后，应对焊缝进行清理，去除焊渣及焊接飞溅后，仔细检查焊缝外观质量，合格后提交检验，并在合格焊缝附近打上焊工钢印。现场焊接接头的保护：在钢结构件现场焊接接头及两侧50-100mm范围内不得进行工厂油漆，可使用提前粘不干胶纸对焊接无碍进行临时保护。箱形焊接箱形焊接顺序在组对时首先对隔板的两条手工焊缝进行一次焊接。箱形封盖后对主缝进行焊接。对隔板剩下的二条电渣焊缝进行电渣焊接。箱形主焊缝焊接箱形结构四条主焊缝焊接采用埋弧自动焊。焊接时采取左右对称同时施焊，焊接变形小。隔板非熔嘴电渣焊箱形主焊缝焊接完成以后，应进行初步修理，修理后进行平面钻孔及非熔嘴电渣焊。非熔嘴电渣焊采用直径=1.6，H08Mn2SiA实芯焊丝，效率高。焊丝导管上升驱动是由设定的电流值自动控制，操作简单。单电极时可焊接16-65mm隔板。工序如下所示：检查焊口确认焊机上下、左右、前后调整导管矫正焊丝焊丝位置确认打开冷却循环水确认焊接条件开始焊接安装引出板再次检查焊接条件和导管位置焊接结束处理焊接突头关机结束。8.4 电渣焊的几点注意事项：钻孔时，应核对隔板位置，划线的偏移量1mm，根据不同隔板厚度选择不同钻头形式。钻孔以原200mm基准线为准。焊前应仔细清理焊口。焊接引弧下部20mm，上部40mm。焊丝为H08Mn2SiA，焊剂SH331。调整电压时：a、起弧为40-42V b、加入焊剂后54V c、正常焊接后50-51V d、接近表面约10mm时降为48V。非熔嘴电渣焊采用左右对称，6台同时施焊。H形焊接H形焊接四条主缝在H型钢生产线上采用埋弧焊焊接。焊接顺序8.5 焊接材料埋弧自动焊： Q235钢选用H08A，焊剂HJ431； Q345钢选用H08Mn2Si，焊剂HJ431；CO2气体保护焊：选用H08Mn2SiA焊丝。电渣焊：选用H08Mn2Si焊丝。8.6 焊接检验 钢结构的焊接检验应包括检查和验收两项内容，因而焊接检验不能仅仅局限于焊接完毕后，应贯穿在焊接作业的全过程中，如下表所示：检验阶段检 验 内 容焊接施工前接头的组装、坡口的加工、焊接区域的清理，定位焊质量、引、熄弧板安装，衬板贴紧情况。焊接施工中焊接材料烘焙，焊接材料牌号、规格、焊接位置。焊接 完毕外观检查焊接表面形状、焊缝尺寸、咬边、表面气孔、表面裂纹、表面凹凸坑，引熄弧部位的处理，未溶合、钢印等。内部检查气孔、未焊透、夹渣、裂纹等。8.7 结构焊接工程质量程序控制图如下焊接施工前的检查主要是焊缝几何尺寸的检查及焊接的清理检查，应符合JGJ81-2002和GB50205-2001的有关规定。焊接过程的检查应符合焊接工艺评定及有关焊接工艺文件的有关要求。焊缝的外形尺寸及表面缺陷允许范围按招标图及技术要求有关标准之规定。焊缝外观检查：应按JGJ81-2002或GB50205-2001的要求进行外观检查，所有焊缝中随机抽取15%进行检查，检查标准应符合下表的要求检 查 项 目 尺 寸 偏 差焊脚尺寸偏差K6mm +1.5，0 K > 6mm +3， 0角焊缝余高K6mm +1.5，0 K > 6mm +3， 0（K 为焊脚尺寸）对接焊缝余高+3, +0.5T型接头焊缝余高 +5, 0焊缝宽度偏差在任意150mm范围内5焊缝表面高低差在任意25mm范围内2.5咬边t/20, 且0.5在对接焊缝中,咬边总长度不得大于焊缝长度的10%;角焊缝中咬边总长度不得大于焊缝长度的20%气孔承受拉力或压力且要求与母材等强度的焊缝不允许有气孔;角焊缝允许有直径不大于1.0的气孔,但在任意1000mm范围内不得大于3个;焊缝长度不足1000mm的不得大于2个; 焊缝内部缺陷检查焊缝内部质量要求应符合图纸设计的要求。焊缝内部检查必须在外观检验合格后进行。焊缝内部检查应在焊接24小时后进行。磁粉探伤执行中国现行磁粉探伤方法GB/T15822-1995及焊缝磁粉检验方法和缺陷磁痕的分级JB/T6061标准。焊缝的超声波检测：超声波执行中国标准钢焊缝手工超声波探伤方法和探伤结果分级GB/T11345-1989，超声波检测的焊缝数量至少如下:a. 图中注明的一级焊缝b. 100%的全部梁、柱拼接焊缝c. 其它按二级焊缝，至少抽查20% 超声波探伤工艺流程图：8.8 焊缝缺陷的修复焊缝经无损检测，出现超标缺陷时，焊工不得擅自处理，应及时报告焊接技术人员查清原因后，订出修补工艺措施，方可处理。对焊缝金属中的裂纹，在修补前应用无损检测方法确定裂纹的界限范围。在裂纹两端前钻止裂孔并清除裂纹及其两端各50mm的焊缝或母材。焊缝尺寸大小、凹陷、咬边超标，应进行补焊。对出现的焊瘤、焊缝超高，用砂轮打磨至与母材圆滑过渡。清除缺陷时应将刨槽加工成四侧边斜面角大于10度的坡口，并应修整表面、磨除气刨渗碳层，必要时应用渗透探伤或磁粉探伤方法确定裂纹是否清除。采用原焊接方法及工艺规定补焊。对原来的埋弧焊焊缝出现缺陷时，则采取低氢型焊条补焊。补焊时应在坡口内引弧，熄弧时应填满弧坑；多层焊的焊层之间接头应错开，焊缝长度应不小于100mm，当焊缝长度超过500mm时，应采用分段退焊法。返修部位应连续焊成。如中断焊接时，应采取后热、保温措施，防止产生裂纹，再次焊接宜用渗透探伤或磁粉探伤方法检查确认无裂纹后方可继续补焊。焊缝修补的预热温度应比相同条件下正常焊接的预热温度高，并根据工程节点实际情况确定是否进行焊后消氢处理。焊缝同一部位的返修次数，不宜超过2次。两次返修仍不合格的部位，应重新制定返修方案经工程技术负责人审批并报监理工程师认可后方可执行。返修焊缝应填报返修施工记录及返修前后的无损检测报告，作为工程验收及存档资料。8.9 矫形8.9.1箱形矫正：箱形结构矫正通常采用火焰矫正，采用三面固定的方法，三面加热，在固定胎具上用侧向千斤顶，根据厚度不同加热时间不同。8.9.2 工字形矫正： 工字形的角变形：在H型钢生产线上采用翼缘板矫正机矫正。侧弯：采用三角形火焰矫正，温度加热到钢材表面颜色呈樱红色，温度不超过900度，用红外线测温仪进行检测，在空气中自然缓冷。拱度：采用三角形火焰矫正，温度加热到钢材表面颜色呈樱红色，温度不超过900度，用红外线测温仪进行检测，并且在空气中自然缓冷，加热方式如图：9、预拼装构件制作完后，应在平整的平台上对典型的构件做好预装工作，并对预装过程中发现的误差或存在的问题进行校正，合格后方可进入下一道工序。预拼装的目的：为了所有制作误差或其它问题将会在工厂预拼装后得到校正。预拼装前的准备工作大致如下：预拼装方案的提出、设计院的认可、钢构件的完好性、场地的准备、施工器械、施工和管理人员的到位以及各种应急措施。钢构件制作的完整性提交是预拼装实施的必要条件。场地的准备，施工场地为砼场地，预拼装应在坚实、稳固的预装平台或胎架上进行，其支点水平度：面积300-1000m2 ， 允许偏差2mm；面积1000-1500m2 ，允许偏差3mm。预拼装中的各种条件应按施工图尺寸控制，各杆件的中心线应交汇于节点中心，并完全处于自由状态，不允许有外力强制固定，单杆件支承点不论柱、梁、支撑，应不少于二个支承点。预拼装构件控制基准，中心线应明确标示，并与平台基准线和地面基准线一致。在胎架上预拼装全过程中，不得对构件动用火焰或机械等方式在胎架上直接进行修正、切割或使用重物压载、冲撞、捶击。高强度螺栓连接件预拼装时，可使用冲击定位和临时螺栓紧固。试装螺栓在一组孔内不得少于螺栓孔30%，且不少于2只。冲钉数不得多于临时螺栓的1/3。预装后应用试孔器检查，当用比孔公称直径小0.1mm的试孔器检查时，每组孔的通过率为85%，试孔器必须垂直自由穿落。按上述条款的规定检查不能通过的孔，允许修孔（铰、磨、刮孔）。修孔后如超规范，允许采用与母材材质相匹配的焊材焊补后，重新制孔，但不允许在预装胎架进行。预拼装允许偏差见下表：构件类型 项 目允许偏差（mm）梁跨度最外端
