临时用电施工组织设计(小谈村).doc

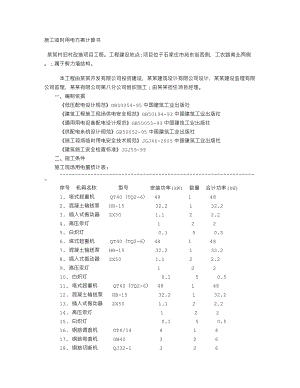

施工临时用电方案计算书某某村旧村改造项目工程。工程建设地点:项目位于石家庄市苑东街西侧，工农路南北两侧。；属于剪力墙结构。本工程由某某开发有限公司投资建设，某某建筑设计有限公司设计，某某建设监理有限公司监理，某某有限公司第八分公司组织施工；由某某担任项目经理。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1. 塔式起重机 QT40（TQ2-6） 48 1 482. 混凝土输送泵 HB-15 32.2 1 32.23. 插入式振动器 ZX50 1.1 2 2.24. 高压汞灯 1 2 25. 白炽灯 0.1 5 0.56. 塔式起重机 QT40（TQ2-6） 48 1 487. 混凝土输送泵 HB-15 32.2 1 32.28. 插入式振动器 ZX50 1.1 2 2.29. 高压汞灯 1 2 210. 白炽灯 0.1 5 0.511. 塔式起重机 QT40（TQ2-6） 48 1 4812. 混凝土输送泵 HB-15 32.2 1 32.213. 插入式振动器 ZX50 1.1 2 2.214. 高压汞灯 1 2 215. 白炽灯 0.1 5 0.516. 钢筋调直机 GT4/14 4 1 417. 钢筋弯曲机 GW40 3 2 618. 钢筋切断机 QJ32-1 3 2 619. 直流电焊机 6 1 620. 白炽灯 0.1 3 0.321. 木工圆锯 MJ104 3 2 622. 白炽灯 0.1 2 0.223. 塔式起重机 QT40（TQ2-6） 48 1 4824. 混凝土输送泵 HB-15 32.2 1 32.225. 插入式振动器 ZX50 1.1 2 2.226. 高压汞灯 1 2 227. 白炽灯 0.1 2 0.228. 塔式起重机 QT40（TQ2-6） 48 1 4829. 混凝土输送泵 HB-15 32.2 1 32.230. 插入式振动器 ZX50 1.1 2 2.231. 高压汞灯 1 2 232. 白炽灯 0.1 5 0.533. 钢筋调直机 GT4/14 4 1 434. 钢筋弯曲机 WJ40 3 2 635. 钢筋切断机 QJ32-1 3 2 636. 直流电焊机 6 1 637. 白炽灯 0.1 2 0.238. 木工圆锯 MJ114 3 2 639. 白炽灯 0.1 2 0.240. 白炽灯 0.1 400 40-三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、塔式起重机Kx = 0.85 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 48kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kWPjs = Kx×Pe =0.85×60.72 = 51.61kWQjs = Pjs× tg=51.61×1.33 = 68.81 kvar(2)、混凝土输送泵Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×32.2 = 9.66 kWQjs = Pjs× tg=9.66×1.02 = 9.86 kvar(3)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×2.2 = 0.66 kWQjs = Pjs× tg=0.66×1.02 = 0.67 kvar(4)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×2×1.1 = 1.32 kWQjs = Pjs× tg=1.32×1.02 = 1.35 kvar(5)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.5×1 = 0.5 kWQjs = Pjs× tg=0.5×0 = 0 kvar(6)、塔式起重机Kx = 0.85 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 48kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kWPjs = Kx×Pe =0.85×60.72 = 51.61kWQjs = Pjs× tg=51.61×1.33 = 68.81 kvar(7)、混凝土输送泵Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×32.2 = 9.66 kWQjs = Pjs× tg=9.66×1.02 = 9.86 kvar(8)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×2.2 = 0.66 kWQjs = Pjs× tg=0.66×1.02 = 0.67 kvar(9)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×2×1.1 = 1.32 kWQjs = Pjs× tg=1.32×1.02 = 1.35 kvar(10)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.5×1 = 0.5 kWQjs = Pjs× tg=0.5×0 = 0 kvar(11)、塔式起重机Kx = 0.85 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 48kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kWPjs = Kx×Pe =0.85×60.72 = 51.61kWQjs = Pjs× tg=51.61×1.33 = 68.81 kvar(12)、混凝土输送泵Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×32.2 = 9.66 kWQjs = Pjs× tg=9.66×1.02 = 9.86 kvar(13)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×2.2 = 0.66 kWQjs = Pjs× tg=0.66×1.02 = 0.67 kvar(14)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×2×1.1 = 1.32 kWQjs = Pjs× tg=1.32×1.02 = 1.35 kvar(15)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.5×1 = 0.5 kWQjs = Pjs× tg=0.5×0 = 0 kvar(16)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×4 = 2.6 kWQjs = Pjs× tg=2.6×1.02 = 2.65 kvar(17)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×6 = 3.9 kWQjs = Pjs× tg=3.9×1.02 = 3.98 kvar(18)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×6 = 3.9 kWQjs = Pjs× tg=3.9×1.02 = 3.98 kvar(19)、直流电焊机Kx = 0.7 Cos = 0.6 tg = 1.33将Jc =50%统一换算到Jc1 =100%的额定容量Pn = 6kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×6 = 4.24 kWPjs = Kx×Pe =0.7×4.24 = 2.97kWQjs = Pjs× tg=2.97×1.33 = 3.96 kvar(20)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.3×1 = 0.3 kWQjs = Pjs× tg=0.3×0 = 0 kvar(21)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×6 = 3.9 kWQjs = Pjs× tg=3.9×1.33 = 5.2 kvar(22)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.2×1 = 0.2 kWQjs = Pjs× tg=0.2×0 = 0 kvar(23)、塔式起重机Kx = 0.85 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 48kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kWPjs = Kx×Pe =0.85×60.72 = 51.61kWQjs = Pjs× tg=51.61×1.33 = 68.81 kvar(24)、混凝土输送泵Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×32.2 = 9.66 kWQjs = Pjs× tg=9.66×1.02 = 9.86 kvar(25)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×2.2 = 0.66 kWQjs = Pjs× tg=0.66×1.02 = 0.67 kvar(26)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×2×1.1 = 1.32 kWQjs = Pjs× tg=1.32×1.02 = 1.35 kvar(27)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.2×1 = 0.2 kWQjs = Pjs× tg=0.2×0 = 0 kvar(28)、塔式起重机Kx = 0.85 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 48kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kWPjs = Kx×Pe =0.85×60.72 = 51.61kWQjs = Pjs× tg=51.61×1.33 = 68.81 kvar(29)、混凝土输送泵Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×32.2 = 9.66 kWQjs = Pjs× tg=9.66×1.02 = 9.86 kvar(30)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×2.2 = 0.66 kWQjs = Pjs× tg=0.66×1.02 = 0.67 kvar(31)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×2×1.1 = 1.32 kWQjs = Pjs× tg=1.32×1.02 = 1.35 kvar(32)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.5×1 = 0.5 kWQjs = Pjs× tg=0.5×0 = 0 kvar(33)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×4 = 2.6 kWQjs = Pjs× tg=2.6×1.02 = 2.65 kvar(34)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×6 = 3.9 kWQjs = Pjs× tg=3.9×1.02 = 3.98 kvar(35)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×6 = 3.9 kWQjs = Pjs× tg=3.9×1.02 = 3.98 kvar(36)、直流电焊机Kx = 0.7 Cos = 0.6 tg = 1.33将Jc =50%统一换算到Jc1 =100%的额定容量Pn = 6kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×6 = 4.24 kWPjs = Kx×Pe =0.7×4.24 = 2.97kWQjs = Pjs× tg=2.97×1.33 = 3.96 kvar(37)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.2×1 = 0.2 kWQjs = Pjs× tg=0.2×0 = 0 kvar(38)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×6 = 3.9 kWQjs = Pjs× tg=3.9×1.33 = 5.2 kvar(39)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.2×1 = 0.2 kWQjs = Pjs× tg=0.2×0 = 0 kvar(40)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×40×1 = 40 kWQjs = Pjs× tg=40×0 = 0 kvar(41)总的计算负荷计算，总箱同期系数取 Kx = 0.47总的有功功率Pjs = Kx×Pjs = 0.47×(51.61+9.66+0.66+1.32+0.5+51.61+9.66+0.66+1.32+0.5+51.61+9.66+0.66+1.32+0.5+2.6+3.9+3.9+2.97+0.3+3.9+0.2+51.61+9.66+0.66+1.32+0.2+51.61+9.66+0.66+1.32+0.5+2.6+3.9+3.9+2.97+0.2+3.9+0.2+40) = 185.124 kW总的无功功率Qjs = Kx×Qjs =0.47×(68.81+9.86+0.67+1.35+0+68.81+9.86+0.67+1.35+0+68.81+9.86+0.67+1.35+0+2.65+3.98+3.98+3.96+0+5.2+0+68.81+9.86+0.67+1.35+0+68.81+9.86+0.67+1.35+0+2.65+3.98+3.98+3.96+0+5.2+0+0) = 208.196 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (185.1242+208.1962)1/2 = 278.597 kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 278.597/(1.732×0.38) = 423.297 A3、10号楼、15号楼干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i) 计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×60.72/(1.732×0.38×0.6) = 153.75Aii) 选择导线选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii) 选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。(2)、混凝土输送泵开关箱至混凝土输送泵导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i) 计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×32.2/(1.732×0.38×0.7) = 69.89Aii) 选择导线选择XV-4×16 ，空气明敷/架空线路时其安全载流量为76A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii) 选择电气设备选择开关箱内隔离开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 DZ15L-100/30。(3)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i) 计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.7) = 2.39Aii) 选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii) 选择电气设备由于开关控制2台用电器，开关的电流为Ir=2.39×2.00(台数)= 4.78 A。选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(4)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i) 计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(Ue ×Cos) = 1×1/(0.22×0.7) = 6.49Aii) 选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii) 选择电气设备由于开关控制2台用电器，开关的电流为Ir=6.49×2.00(台数)= 12.99 A。选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(5)、白炽灯开关箱至白炽灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i) 计算电流Kx = 1 Cos = 1 tg = 0Ijs = Kx ×Pe /(Ue ×Cos) = 1×0.1/(0.22×1) = 0.45Aii) 选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii) 选择电气设备由于开关控制5台用电器，开关的电流为Ir=0.45×5.00(台数)= 2.27 A。选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(6)、1号动力分箱至第1组电机(塔式起重机、混凝土输送泵)的开关箱的导线截面及分配箱内开关的选择i) 计算电流塔式起重机Kx = 0.85 Cos= 0.6 tg= 1.33Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.85×60.72×1/(1.732×0.38×0.6) = 130.69A混凝土输送泵Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×32.2×1/(1.732×0.38×0.7) = 20.97AIjs(1组电机 )= 151.66A该组中最大的开关箱电流Ijs=153.75A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=153.75×1.1=169.13Aii) 选择导线选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。iii) 选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。(7)、2号动力分箱至第1组电机(插入式振动器)的开关箱的导线截面及分配箱内开关的选择i) 计算电流插入式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×1.1×2/(1.732×0.38×0.7) = 1.43AIjs(1组电机 )= 1.43A该组中最大的开关箱电流Ijs=4.78A两者中取大值Ijs=4.78Aii) 选择导线选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。iii) 选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。(8)、3号照明分箱至第1组照明灯具(高压汞灯、白炽灯)的开关箱的导线截面及分配箱内开关的选择i) 计算电流高压汞灯Kx = 0.6 Cos= 0.7 tg= 1.02Ijs = Kx ×Pe ×台数/(Ue ×Cos) = 0.6×1×2/(0.22×0.7) = 2.6A白炽灯Kx = 1 Cos= 1 tg= 0Ijs = Kx ×Pe ×台数/(Ue ×Cos) = 1×0.1×5/(0.22×1) = 0.76AIjs(1组灯具 )= 3.36A该组中最大的开关箱电流Ijs=12.99A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=12.99×1.1=14.29Aii) 选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。iii) 选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(9)1号动力分箱进线及进线开关的选择i) 计算电流Kx = 0.7，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.7×80.2/(1.732×0.38×0.9) = 94.78A该分箱下最大组线电流Ijs=169.13A两者中取大值Ijs=169.13Aii) 选择导线选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。iii) 选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。(10)2号动力分箱进线及进线开关的选择i) 计算电流Kx = 0.5，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.5×1.1/(1.732×0.38×0.9) = 0.93A该分箱下最大组线电流Ijs=4.78A两者中取大值Ijs=4.78Aii) 选择导线选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。iii) 选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。(11)3号照明分箱进线及进线开关的选择i) 计算电流Kx = 0.5，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.5×1.1/(1.732×0.38×0.9) = 0.93A该分箱下最大组线电流Ijs=14.29A两者中取大值Ijs=14.29Aii) 选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。iii) 选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(12)10号楼、15号楼干线导线截面及出线开关的选择i) 计算电流：按导线安全载流量：Kx = 0.7 ，Cos = 0.9Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×1.1/(1.732×0.38×0.9) = 1.3 A该干线下最大的分配箱电流Ijs=169.13A由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数选择的电流Ijs=169.13×1.1=186.04A按允许电压降：S = Kx×(P×L)/CU = 0.7×8240/(77×5) = 14.982 mm2选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。ii) 选择出线开关10号楼、15号楼干线出线开关选择DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。4、11号楼、16号楼干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i) 计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×60.72/(1.732×0.38×0.6) = 153.75Aii) 选择导线选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii) 选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。(2)、混凝土输送泵开关箱至混凝土输送泵导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i) 计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×32.2/(1.732×0.38×0.7) = 69.89Aii) 选择导线选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii) 选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。(3)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i) 计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.7) = 2.39Aii) 选择导线选择XV-4×16 ，空气明敷/架空线路时其安全载流量为76A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii) 选择电气设备由于开关控制2台用电器，开关的电流为Ir=2.39×2.00(台数)= 4.78 A。选择开关箱内隔离开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 DZ15L-100/30。(4)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i) 计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(Ue ×Cos) = 1×1/(0.22×0.7) = 6.49Aii) 选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii) 选择电气设备由于开关控制2台用电器，开关的电流为Ir=6.49×2.00(台数)= 12.99 A。选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(5)、白炽灯开关箱至白炽灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i) 计算电流Kx = 1 Cos = 1 tg = 0Ijs = Kx ×Pe /(Ue ×Cos) = 1×0.1/(0.22×1) = 0.45Aii) 选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii) 选择电气设备由于开关控制5台用电器，开关的电流为Ir=0.45×5.00(台数)= 2.27 A。选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(6)、4号动力分箱至第1组电机(塔式起重机、混凝土输送泵)的开关箱的导线截面及分配箱内开关的选择i) 计算电流塔式起重机Kx = 0.85 Cos= 0.6 tg= 1.33Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.85×60.72×1/(1.732×0.38×0.6) = 130.69A混凝土输送泵Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×32.2×1/(1.732×0.38×0.7
