锅炉及锅炉房设备.ppt

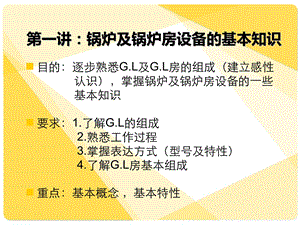

第一讲：锅炉及锅炉房设备的基本知识,目的：逐步熟悉G.L及G.L房的组成（建立感性 认识），掌握锅炉及锅炉房设备的一些 基本知识要求：1.了解G.L的组成 2.熟悉工作过程 3.掌握表达方式（型号及特性）4.了解G.L房基本组成重点：基本概念，基本特性,一.概述,课堂主题：1.什么是G.L?(定义).-(是什么?)2.G.L的作用?-(干什么?)3.G.L构造及工作过程-(如何工作?),一.概述,1.G.L的定义：是利用燃料释放的能量或者其他能量将工质(中间载热体)加热到一定参数的设备.,2.锅炉的作用：供热之源G.L(生产出蒸汽或者水)热力管道热用户.3.G.L及G.L房设备的任务:安全可靠,经济有效的把燃料的化学能热能（水）热水(或蒸汽).,一.概述,锅炉及锅炉房设备的任务：,（热能）冷水热水或蒸汽 任务2,燃料的化学能热能 任务1,二.锅炉的构造：,（一）炉子的构造：图 4-8 即：为了完成任务1需要什么部件：,煤斗、,炉排、,炉膛、,除渣板（老鹰铁）,送风装置,二.锅炉的构造：,（二）汽锅的基本构造：为了完成任务2需要什么部件：图1-1 锅筒 水冷壁 集箱 对流管束 下降管,二.锅炉的构造：,（三）辅助受热面,省煤器,蒸汽过热器,尾部受热面,设计目的是什么？设计条件是什么？,空气预热器,三、锅炉房设备的组成：,锅炉本体（即 锅炉）,运煤、除灰系统送、引风系统水、汽系统仪表控制系统,辅助设备,图1-2,四.锅炉的工作过程:,安全可靠,经济有效的把燃料的化学能转化为热能,进而将热能传递给水,以生产热水或蒸汽.(1)燃料的燃烧过程能量的转换(炉子)燃料的化学能燃料的热能(烟)(2)烟气向水(汽)等工质的传热过程热能的传 递(炉子汽锅)热能 烟气冷水(3)水的受热和汽化过程热能的转移(汽锅),五.锅炉的基本特性:,1.蒸发量D(蒸汽锅炉)锅炉的大小（T/H）蒸汽锅炉每小时所生产的额定蒸汽量。即：每小时锅炉在额定参数（压力、温度）和一定效率下生产的最大连续蒸汽量 热功率Q(热水锅炉)锅炉的大小（MW）热水锅炉单位时间所生产的额定供热量。即：锅炉在额定参数（压力、温度）和保证一定效率下单位时间内最大连续产热量关系:Q=0.000278D（iq-igs）MWQ=0.000278G(irs-irs)MW,2.锅炉的热效率（gl）表示锅炉运行的热经济性。锅炉每小时的有效利用于生产热水或蒸汽的热量占输入锅炉全部热量的百分数。煤汽比概略反映锅炉运行热经济性 每1燃煤能产生多少蒸汽 3.受热面蒸发率 D/H（Kg/h）受热面发热率 Q/H（KJ/h,MW/）表示锅炉的工作强度 4.锅炉的金属耗率及耗电率 锅炉的总经济性gl高，耗金属，耗电,五.锅炉的基本特性:,5.锅炉型号：,SH L101.25/350W 燃料种类 温度 额定作用压力 额定蒸发量 燃烧设备 锅炉本体型式,需要掌握的内容复习思考题,六.课堂总结：,复习思考题：,1.锅炉的作用、任务各是什么？2.锅炉的基本构造是什么？锅炉与锅炉（房）设备有何区别？它们各自起着什么作用？又是怎样进行工作的？3.工业锅炉的型号是怎样表示的？各组字码代表什么意思？4.锅炉有哪些重要基本特性？,链条炉结构简图,锅炉房设备简图,
