钢筋混凝土空心板桥毕业设计.ppt

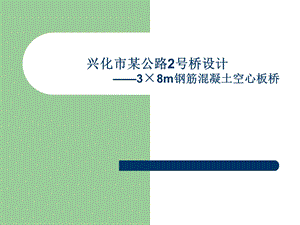

兴化市某公路2号桥设计 38m钢筋混凝土空心板桥,主要内容,1.桥梁上部结构设计2.板式橡胶支座设计3.肋板式桥台与扩大基础设计4.盖梁柱式墩与钻孔灌注桩桩的设计,上部结构设计,1.内力组合计算进行荷载统计包括一期恒载、二期恒载以及活载（汽车荷载与人群荷载），然后按两种极限状态进行组合，取最不利效应组合进行设计。,3.斜截面设计斜截面承载力计算包括抗剪和抗弯承载力计算，前者需要抗剪计算控制，后者一般通过构造要求控制计算截面：距支座中心线h/2处 箍筋数量或间距变化处,2.正截面设计按承载能力极限状态进行设计，首先依据相应原则进行截面换算，在基本基本假定下按等效T形截面进行正截面抗弯承载力计算,4.裂缝宽度与挠度计算设计成果,1/2顶板平面,1/2底板平面,支座设计,1.平面尺寸的确定2.支座厚度设计3.支座偏转情况验算4.支座抗滑稳定性验算,扩大基础设计,基础埋置深度的确定（在天然地面以下不小于1m）尺寸拟定地基承载力验算基底合力偏心距验算基础稳定性验算基础沉降计算,钻孔灌注桩的设计,位移内力计算方法：基于文克尔地基模型上的弹性梁解法（m法）桩还应按照相关规范进行桩身强度、稳定性及裂缝宽度验算,桥台设计,本桥采用肋板式桥台台后土压力计算荷载效应组合桥台承载力验算,双柱式桥墩,盖梁设计计算：首先进行荷载统计，然后进行正截面设计以及斜截面设计，最后进行配筋率以及裂缝宽度验算，其中在进行计算荷载横向分布系数计算时荷载对称布置用杠杆法，否则用偏心压力法。,桥墩设计计算先进行荷载计算，包括恒载与活载，恒载是指上部结构恒载、半根盖梁自重、墩柱自重，后进行截面配筋计算与应力验算。,
