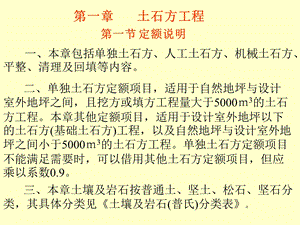

第一章 土石方工程,第一节 定额说明,一、本章包括单独土石方、人工土石方、机械土石方、平整、清理及回填等内容。,三、本章土壤及岩石按普通土、坚土、松石、坚石分类，其具体分类见土壤及岩石(普氏)分类表。,二、单独土石方定额项目，适用于自然地坪与设计室外地坪之间，且挖方或填方工程量大于50003的土石方工程。本章其他定额项目，适用于设计室外地坪以下的土石方(基础土石方)工程，以及自然地坪与设计室外地坪之间小于50003的土石方工程。单独土石方定额项目不能满足需要时，可以借用其他土石方定额项目，但应乘以系数0.9。,四、人工土方定额是按干土(天然含水率)编制的。干湿土的划分，以地质勘测资料的地下常水位为界，以上为干土，以下为湿土。采取降水措施后，地下常水位以下的挖土，套用挖干土相应定额，人工乘以系数1.10。,五、挡土板下挖槽坑土时，相应定额人工乘以系数1.43。,六、桩间挖土，系指桩顶设计标高以下的挖土及设计标高以上0.5范围内的挖土。挖土时不扣除桩体体积，相应定额项目人工、机械乘以系数1.3。,七、人工修整基底与边坡，系指岩石爆破后人工对底面和边坡(厚度在0.30以内)的清检和修整。人工凿石开挖石方，不适用本项目。人工装车定额适用于已经开挖出的土石方的装车。,八、机械土方定额项目是按土壤天然含水率编制的。开挖地下常水位以下的土方时，定额人工、机械乘以系数1.15(采取降水措施后的挖土不再乘该系数)。,九、机械挖土方，应满足设计砌筑基础的要求，其挖土总量的95，执行机械土方相应定额；其余按人工挖土。人工挖土套用相应定额时乘以系数2。,十、人力车、汽车的重车上坡降效因素，已综合在相应的运输定额中，不另行计算。挖掘机在垫板上作业时，相应定额的人工、机械乘以系数1.25。挖掘机下的垫板、汽车运输道路上需要铺设的材料，发生时，其人工和材料均按实另行计算。,十一、石方爆破定额项目按下列因素考虑，设计或实际施工与定额不同时，可按下列办法调整：(一)定额按炮眼法松动爆破(不分明炮、闷炮)编制，并已综合了开挖深度、改炮等因素：如设计要求爆破粒径时，其人工、材料、机械按实另行计算。(二)定额按电雷管导电起爆编制。如采用火雷管点火起爆，雷管可以换算，数量不变；换算时扣除定额中的全部胶质导线，增加导火索。导火索的长度按每个雷管2.12计算。(三)定额按炮孔中无地下渗水编制。如炮孔中出现地下渗水，处理渗水的人工、材料、机械按实另行计算。(四)定额按无覆盖爆破(控制爆破岩石除外)编制。如爆破时需要覆盖炮被、草袋，及架设安全屏障等，其人工、材料按实另行计算。,十二、场地平整，系指建筑物所在现场厚度在0.3以内的就地挖、填及平整。,十三、竣工清理，系指建筑物内、外以及施工现场范围内建筑垃圾的清理、场内运输和指定地点的集中堆放。,十四、本章未包括地下常水位以下的施工降水，实际发生时，另按相应章节的规定计算。,第二节 工程量计算规则,一、土石方的开挖、运输，均按开挖前的天然密实体积，以立方米计算。土方回填，按回填后的竣工体积，以立方米计算。不同状态的土方体积，按下表换算。,土方体积换算系数表 表12,例某工程外购黄土用于室内回填，已知室内回填土工程量3003，试求买土的数量。解：室内回填土按夯填考虑，工程量3003套定额：1-4-11买土体积按虚方计算，买土数量 3001.50 450 3,二、自然地坪与设计室外地坪之间的土石方，依据设计土方平衡竖向布置图，以立方米计算。,例某工程施工前土石方施工。反铲挖掘机挖坚土5200立方米，自卸汽车运土，运距3000米，部分土方填入大坑内，其体积为2500立方米，机械碾压，确定额定项目。解：挖掘机挖坚土自卸汽车运土(1000内)工程量52003机械土石方 套1-1-14运土每增1000 套1-1-15（共需增运2000米）机械填土碾压工程量25003 套1-4-8,例某工程设计室外地坪以上有石方(松石)52903需要开挖，因周围有建筑物，采用液压锤破碎岩石，计算液压锤破碎岩石工程量。解：工程量52900.94761.003套定额：1-3-37单独土石方项目不能满足要求，借用其他土石方定额项目，乘系数0.9。,三、基础土石方、沟槽、地坑的划分(一)沟槽：槽底宽度(设计图示的基础或垫层的宽度，下同)3以内，且槽长大于3倍槽宽的为沟槽。(二)地坑：底面积202以内，且底长边小于3倍短边的为地坑。(三)土石方：不属沟槽、地坑、或场地平整的为土石方。,4,1,2,槽,6,坑,3,8,土方,四、基础土石方开挖深度，自设计室外地坪计算至基础底面，有垫层时计算至垫层底面(如遇爆破岩石，其深度应包括岩石的允许超挖深度)。,五、基础施工所需的工作面，按下表计算，几种材料取最大值。,六、土方开挖的放坡深度和放坡系数，按设计规定计算。设计无规定时，按表14计算：土方放坡系数表 表14,其中：m/工作面,（一）土类为单一土质时，普通土开挖深度大于1.2、坚土开挖深度大于1.，允许放坡。（二）土类为混合土质时，开挖深度大于1.5，允许放坡。放坡坡度按不同土类厚度加权平均计算综合放坡系数。,三、综合放坡系数计算公式当沟槽或基坑中土质类别不同，且深度大于1.5时，应根据不同土质类别的放坡系数、土质厚度求得综合放坡系数，然后再求土方工程量。（1h1 2h2 nhn）/（h1 h2hn）,七、爆破岩石允许超挖量分别为：松石0.20，坚石0.15。,（三）计算土方放坡深度时，不计算基础垫层的厚度。(四)放坡与支挡土板，相互不得重复计算。(五)计算放坡时，放坡交叉处的重复工程量，不予扣除。,八、挖沟槽（一）墙沟槽，按外墙中心线长度计算；内墙沟槽，按图示基础(含垫层)底面之间净长度计算；外、内墙突出部分的沟槽体积，并入相应工程量内计算。不扣除外墙壁基础（含垫层）的工作面宽度，也不扣除爆破岩石时的允许超挖量宽度，外、内墙突出部分的槽沟体积，按突出部分的中心线长度并入相应外、内墙沟槽工程量内计算。,一、挖沟槽工程量计算公式（一）外墙沟槽：V挖 S断L外中（二）内墙沟槽：V挖 S断L基底净长（三）管道沟槽：V挖 S断L中,其中沟槽断面有如下形式1、钢筋混凝土基础有垫层时：（1）两面放坡如图11（a）所示：S断（b20.3）h h（b20.1）h（2）不放坡无挡土板如图11（b）所示：S断（b20.3）h（b20.1）h,（a）（b）,（3）不放坡加两面挡土板如图11（c）所示：S断（b20.320.1）h（b20.1）h（4）一面放坡一面挡土板如图11（d）所示：S断（b20.30.10.5 h）h（b20.1）h,（）（）,2、基础有其他垫层时：（1）两面放坡如图12（a）所示：S断（b h）h bh（2）不放坡无挡土板如图12（b）所示：S断b（h h）,（）（）,3、基础无垫层时：（1）两面放坡如图13（a）所示：S断（b2c）h h（2）不放坡无挡土板如图13（b）所示：S断（b2c）h,（）（）,（3）不放坡加两面挡土板如图13（c）所示：S断（b2c20.1）h（4）一面放坡一面挡土板如图13（d）所示：S断（b2c0.10.5 h）h,（）（）,二、挖地坑工程量计算公式（一）无垫层放坡地坑,V挖（a2ch）（b2ch）h1/3 2h3,V挖（r2R2Rr）h/3,例1-4某工程基础平面图及详图如图110（a）、（b）所示。土类为混合土质，其中普通土深1.4，下面是坚土，常地下水位为2.40。试求人工开挖土方的工程量。,基础平面图（J1）J2基础详图,解：本工程基础垫层上基槽开挖深度为h 2.250.451.8，土类为混合土质，开挖深度大于1.5，故基槽开挖需要放坡，放坡坡度按综合放坡系数计算。k（k1h1k2h2）h）（0.51.40.30.4）1.80.46计算沟槽土方工程量:J1:L中24.0（10.83.05.4）262.40S断（a20.3）khh（a20.1）h（0.920.3）0.461.81.8（1.120.1）0.14.322V挖1S断L4.3262.4269.573,J2:L中3.0618.00 L净5.4（1.11.3）27（3.01.1）233.20L18.0033.2051.20S断2（a20.3）khh（a20.1）h（1.120.3）0.461.81.8（1.320.1）0.14.702V挖2S断L4.7051.20240.643沟槽土方工程量合计269.57240.64510.213注意：有时候按上面计算的量大于按大开挖计算的工程量时，需要调整。,坚土工程量（0.920.3）0.460.40.4（1.120.1）0.162.4（1.120.3）0.460.40.4（1.320.1）0.151.296.413人工挖沟槽(2以内)坚土 套1-2-12定额基价140.13元/103普通土工程量510.2196.41413.803人工挖沟槽(2以内)普通土 套1-2-10定额基价71.27元/103,例1-2某工程如图16、17所示，土质为坚土，试计算条形基础土石方工程量，确定定额项目。,图16 基础平面图,L中（7.2+14.4+5.413.7）281.40 L净9.6-1.549.6+2.1-1.5418.22 工程量(81.4+18.22)1.540.15(1.540.31.75)1.75383.013 人工挖土 套1-2-12 定额基价140.13元/103,图17,(二)管道沟槽的长度，按图示的中心线长度(不扣除井池所占长度)计算。管道宽度、深度按设计规定计算；设计无规定时，其宽度按下表计算：表15 管道沟槽底宽度表 单位：,管道沟槽挖土工程量bhLb管道沟槽宽（）h管道沟槽深（）L管道沟槽中心线长（）,(三)各种检查井和排水管道接口等处，因加宽而增加的工程量均不计算(底面积大于202的井类除外)，但铸铁给水管道接口处的土方工程量，应按铸铁管道沟槽全部土方工程量增加2.5计算。,九、人工修整基底与边坡，按岩石爆破的有效尺寸(含工作面宽度和允许超挖量)，以平方米计算。十、人工挖桩孔，按桩的设计断面面积(不另加工作面)乘以桩孔中心线深度，以立方米计算。十一、人工开挖冻土、爆破开挖冻土的工程量，按冻结部分的土方工程量以立方米计算。在冬季施工时，只能计算一次挖冻土工程量。,十二、机械土石方的运距，按挖土区重心至填方区(或堆放区)重心间的最短距离计算。推土机、装载机、铲运机重车上坡时，其运距按坡道斜长乘下表系数计算：,重车上坡运距系数表 表16,例1-4如图16、17挖掘机大开挖土方工程，土质为普通土，自卸汽车运土，余土需运至800，计算挖运土工程量，确定定额项目。解：工程量(13.71.54)(7.2+14.4+5.41.54)2(7.2+14.4)2.17.20.15(13.71.540.31.75)(7.2+14.4+5.41.540.31.75)2(7.2+14.4)2.17.21.750.321.7533756.463,机械挖土工程量756.460.95718.643 套1-2-1定额基价75.14元/103人工挖土工程量756.460.05=37.823 套1-2-1（换）定额价格50.162100.32元/103人工装车工程量37.823 套1-2-52定额基价34.32元/103自卸汽车运土方工程量37.823 套1-3-57定额基价46.38元/103,十三、机械行驶坡道的土石方工程量，按批准的施工组织设计，并入相应的工程量内计算。十四、运输钻孔桩泥浆，按桩的设计断面面积乘以桩孔中心线深度，以立方米计算。,十五、场地平整按下列规定以平方米计算：（一）筑物(构筑物)按首层结构外边线，每边各加2计算。场地平整工程量底层建筑面积外墙外边线长度216（二）无柱檐廊、挑阳台、独立柱雨篷等，按其水平投影面积计算。（三）封闭或半封闭的曲折型平面，其场地平整的区域，不得重复计算。（四）道路、停车场、绿化地、围墙、地下管线等不能形成封闭空间的构筑物，不得计算。,例1-3如图19所示，试求该建筑物的人工场地平整工程量。,解：人工场地平整工程量计算如下：方法1：工程量24.2411.04-（36-0.24）3.3(24.2411.04)23.32216379.32 2方法2：工程量（24.244）（11.044）-（36-0.24-4）3.3379.322套定额：1-4-1,十六、原土夯实与碾压按设计尺寸，以平方米计算。填土碾压按设计尺寸，以立方米计算。十七、回填按下列规定以立方米计算：（一）槽坑回填体积，按挖方体积减去设计室外地坪以下的地下建筑物(构筑物)或基础(含垫层)的体积计算。槽坑回填土体积挖土体积-设计室外地坪以下埋设的垫层、基础体积,（二）管道沟槽回填体积，按挖方体积减去表1-7所含管道回填体积计算。管道沟槽回填体积挖土体积-下表管道回填体积,表17 管道折合回填体积表 单位：3,十八、运土按下式，以立方米计算：运土体积挖土总体积-回填土总体积式中的计算结果为正值时，为余土外运；为负值时取土内运。,（三）房心回填体积，以主墙间净面积乘以回填厚度计算。房心回填体积房心面积回填土设计厚度,例1-6某厂区铺设混凝土排水管道2000，管道公称直径800，用挖掘机挖沟槽深度1.5，土质为坚土，自卸汽车全部运至1.8k处，管道铺设后全部用石屑回填。求挖土及回填工程量余土运土。解：混凝土管道为类管道，查表知沟槽底宽1.8，土质为坚土，挖土深1.5小于1.7，故不用放坡。挖土工程量：V挖1.81.520005400 3 套定额：1-3-17增运距部分套定额：1-3-58石屑回填工程量V填=V挖-V管道折合=5400-0.62000=4200 3套定额：1-4-15。,解：房心回填土工程量：=0.450.12=0.33 F房净=（180.242）（90.24）=153.48 2V房心回填=F房净=50.65 3套定额：1-4-11。V填=V沟槽回填V房心回填=6050.65=110.653（夯填体积）换算为天然密实体积V填=1.15110.65=127.253由于V挖小于V填，所以取土内运工程量：V运=V填 V挖=127.2580=47.253（天然密实体积）套定额：1-2-47和1-2-48。,例1-5求图1-8所示工程房心回填土的工程量。若该工程开挖基槽土方量803（土质可全部用于回填），其中基槽回填土方量为603，假设用人力车运土方，运距为1000。求取土内运或余土外运工程量。如图,续继,图18（a）基础平面图,图18 b 基础详图,图18c基础详图,返回,十九、竣工清理包括建筑物及四周2以内的建筑垃圾清理。竣工清理按下列规定以立方米计算：（一）筑物勒脚以上外墙外围水平面积乘以檐口高度。有山墙者以山尖二分之一高度计算。竣工清理工程量筑物勒脚以上外墙外围水平面积室外地坪到檐口（山尖1/2）的高度,（二）地下室(包括半地下室)的建筑体积，按地下室上口外围水平面积(不包括地下室采光井及敷贴外部防潮层的保护砌体所占面积)乘以地下室地坪至建筑物第一层地坪间的高度。地下室出入口的建筑体积并入地下室建筑体积内计算。,例：某工程如图所示，计算竣工清理工程量及费用。,解：工程量=14.64(5.000.24)(3.21.502)14.641.402.70=358.363竣工清理 套1-4-3定额基价3.52元/103,第五节 工程量清单计价应用,例1-14某工程毛基础,底宽1000，槽深1000。根据招标人提供的地质资料为三类土壤。查看现场无地面积水，地面已平整，并达到设计地面标高。假设基础长度为10.00。,(一)“挖基础土方”分部分项工程量清单的编制根据“5.1.1土方工程”：项目编码：010101003001；项目名称：挖基础土方。项目特性：1.土壤类别：三类土；2.基础形式：带形；3.挖土深度：1.00。计量单位：3。工程量计算规则：按设计图示以基础垫层底面积乘以挖土深度计算。工程内容：1排地表水；2土方开挖；3挡土板支拆；4截桩头；5基底钎探；6运输。工程数量：1.001.0010.0010.003,分部分项工程量清单 工程名称：某工程 第1页 共1页,将上述结果及相关内容填入“分部分项工程量清单”，如下所示。,(二)分部分项工程量清单计价表的编制 综合单价计算：1.该项目发生的工程内容为：挖土方、基底钎探。2.根据现行的计量规则，计算工程量。挖土方：(1.000.152)1.0010.0013.00 基底钎探：按规范要求，该段基底需打20个钎眼。3.分别计算清单项目每计量单位，应包含的各项工程内容的工程数量。挖土方：13/101.33 基底钎探：20/102眼 4.根据“5.1.1土方工程”选定额，确定人、材、机消耗量。挖土方：1-2-12 基底钎探：1-4-4,5.人、材、机单价选用省信息价 6.计算清单项目每计量单位所含各项工程内容人、材、机价款。(按省价目表计算)挖土方：人工费14.01.318.20元 机械费0.041.30.05元 小计：18.20.0518.25元 钎探：人工费：2.525.00元 7.清单项目每计量单位人、材、机价款 18.255.023.25元,将上述结果及相关内容填入下表：,.根据企业情况确定管理费率为10，利润率为6 9.综合单价 23.25(10.10.06)27.00元10.合价:27.010.00270.00元,分部分项工程量清单计价表 工程名称：某工程 第1页 共1页,根据本办法的要求，将上述计算结果及相关内容填入“分部分项工程量清单计价表”中。,
