园林测量大比例尺地形测绘.ppt

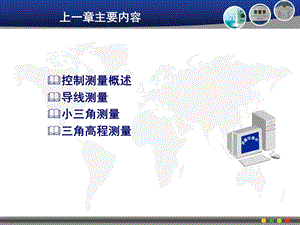

上一章主要内容,控制测量概述导线测量小三角测量三角高程测量,测量学课件,第七章 大比例尺地形图测绘,地形图的比例尺地物及其表示方法地貌及其表示方法测图前的准备工作碎部点的选择和立尺线路碎部测量的方法和要求地形图的绘制与整饰,本章主要内容,地形图的比例尺,一、比例尺的种类比例尺：图上任一线段的距离与地面上相应线段的实际水平距离之比。（一）数字比例尺分子为1，分母为整数的分数。书写形式：1:500、1:2000、1:10000、1:1000000等（二）图示比例尺图解距离，可抵消图纸伸缩变形的影响。,地形图的比例尺,二、比例尺的精度人们用肉眼能分辨的图上最小距离为0.lmm，把相当于图上0.lmm的实地水平距离称为比例尺精度，即：比例尺精度=0.1M（mm）根据比例尺精度可以知道地面上量距应准确到什么程度，比例尺越大，表示地形变化的状况越详细，精度越高。测图比例尺应根据用图的需要来确定，工程常用大比例尺地形图的比例尺精度，如下表所列。,地物及其表示方法,地形：地物和地貌的总称。地物：地面上人工建造或自然形成的具有明显轮廓线的物体，如湖泊、河流、房屋、道路等一、地物的表示符号（一）比例符号形状和大小可以按测图比例尺缩小并按规定的符号绘在图纸上，这种地物称为比例地物，表示的符号称为比例符号。在测量和绘制比例地物时，要按地物实际大小、形状、方位进行绘制。,地物及其表示方法,（二）非比例符号如三角点、导线点、水准点、水井等按比例缩小无法在图上绘出，只能用特定的符号表示它的中心位置。,地物及其表示方法,（三）半比例符号如道路、水渠等带状延伸地物，其长度可按比例尺缩绘，而宽度不能按比例尺缩绘，这种地物称为半比例地物或线性地物，表示的符号称为半比例符号或线性符号。绘图时要使符号的中心线与实际地物的中心位置一致。（四）注记符号为了表明地物的种类和特征，除用相应的符号表示外，还需配合一定的文字和数字加以说明 如地名、县名、村名、路名、河流名称、和水流方向以及等高线的高程和散点的高程等。,地貌及其表示方法,一、地貌类别简介,地貌及其表示方法,二、等高线的概念,地貌及其表示方法,三、等高距和等高线平距等高距：相邻等高线之间的高差，在同一幅图上等高距是相同的。等高线平距：相邻等高线之间的水平距离，等高线平距的大小与地面的坡度有关。,地貌及其表示方法,四、典型地貌的等高线,地貌及其表示方法,四、典型地貌的等高线,地貌及其表示方法,五、等高线的种类,地貌及其表示方法,六、等高线的特性同一条等高线上各点的高程都相同;等高线是一条闭合曲线,不能中断,如果 不在同一幅图内闭合,则必定跨越邻幅或 许多幅图后闭合;等高线只有在绝壁或悬崖才会重合或相交;等高线经过山脊或山谷时转变方向,因此,山脊线和山谷线应与转变方向处的等高线的切线垂直相交;在同一幅地形图上,等高线间隔应是相同的。因此,等高线平距大(等高线疏),表示地面坡度小(地形平坦)；等高线平距小(等高线密),表示地面坡度大(地形陡峻)。,测图前的准备,一、图纸准备：二、绘制坐标格网,测图前的准备,三、展绘控制点,碎部点的选择和立尺路线,一、碎部点的选择和取舍（一）地物特征点的选择,碎部点的选择和立尺路线,（二）地物的取舍1、地物位置准确，主次分明，符号运用得当，充分反映地物特征。2、主要地物精确表示，次要地物适当移位、舍去或综合表示。3、临时性、易变化的以及对识图意义不大的地物可以舍去4、对于那些意义重大的地物不能舍（三）地貌特征点的选择山脊线、山谷线、山脚线、地形坡度变化等二、立尺路线立尺要注意按照一定线路，可以减少立尺的路线长度，提高工作效率。,碎部测量的方法,一、地形图的测量方法（一）经纬仪测绘法：用量角器配合经纬仪测绘法，其实质是按照极坐标定点的方法进行测图。,碎部测量的方法,1、测量方法：（1）安置仪器于测站点A（控制点）上，量取仪器高I（2）后视归零，后视另一控制点B（3）立尺员依次将尺立在地物、地貌特征点上（4）读数：视距丝间隔、中丝、竖盘、水平度盘（5）算出距离与高程（6）将仪器安置于其他测站（控制点），量取仪器高I。,碎部测量的方法,2、记录计算：按照视距测量的计算公式进行计算,H测点=H测站+1/2klsin2+i-v,碎部测量的方法,3、碎部点的展绘,地形图的绘制,一、地物描绘：比例符号、非比例符号、半比例符号二、等高线勾绘,地形图的绘制,一、地物描绘：比例符号、非比例符号、半比例符号二、等高线勾绘,地形图的拼接、检查与整饰,（一）地形图的拼接（二）地形图的检查1、室内检查2、外业检查,
