各园林要素的设计.ppt

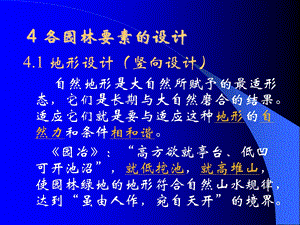

4 各园林要素的设计,4.1 地形设计（竖向设计）自然地形是大自然所赋予的最适形态，它们是长期与大自然磨合的结果。适应它们就是要与适应这种地形的自然力和条件相和谐。园冶：“高方欲就亭台、低凹可开池沼”，就低挖池，就高堆山，使园林绿地的地形符合自然山水规律，达到“虽由人作，宛自天开”的境界。,4.1.1竖向设计的基本原则与主要任务,竖向设计基本原则：功能优先，造景并重；利用为主，改造为辅；因地制宜，顺应自然；填挖结合，土方平衡 竖向设计主要任务 确定地形坡度与标高 地形竖向设计：根据功能和造景需要进行地形改造 确定排水系统：保证全园排水通畅，土壤不受冲刷。确定土石方：通过设计标高调整,4.1.2不同地形的设计特点,4.1.2.1平地平地造景的特点：平地上规划的限制性最小；道路不受地形的限制；平地无焦点；天穹是关键的景观要素；场地缺少私密感；缺少第三维；平地易流于单调；缺乏人的尺度等。平地造景设计 平地规划项目主要有：建筑用地、集散广场、露天剧场、体育运动场、停车场、花坛群、草坪等。也可以在平地上进行挖湖堆山，平地是山地和水体的过渡。平地可作为统一协调园林景观的要素 平地有利于营造植物景观 要注意平地排水问题,4.1.2.2 坡地,坡地造景的特点：等高线是主要的规划因素；车与人沿等高线行进（坡道和踏步）是最省力；如需平地 可用挡土墙做到梯田状改造；坡地具有动态的景观特性（眺台、挑台）；具有排水问题；斜坡具有创造很好水景（瀑布、溪涧等）的特性。坡地造景设计 缓坡地形（310）：疏林草地，观叶、观花风景林；面积不大的园林水体（长轴沿等高线）。中坡地形（1025）：园路做成梯道；要考虑护坡措施；小型建筑一般要顺着高线布置；可作溪流水景；植物设计以风景林为主。陡坡地形（25）：做成较陡的梯步道路；利用岩石隙地栽种耐旱的灌木为主；适宜点缀占地少的亭、廊、轩等风景性建筑。存在滑坡甚至塌方的可能性。,4.1.3地形的骨架作用,是园林中所有景观与设施的载体 是园林基本景观的决定因素 地形是连接景观中所有因素和空间的主线 4.1.4地形和视线凸地形和凹地形：两地形视线开闭相反，均可组织成观景及造景之地。地形的挡与引：视线、行为、寒风和噪音等 地形高差和视线：平视、仰视与俯视观景 利用地形分隔空间：分隔、形成不同特色空间地形的背景作用：各种地形要素都可互为背景,4.1.5 地形造景,4.1.5.1中国传统园林地形造景的方法 缀山（假山）土山 以土堆成，较矮、占地面积较大的假山。坡度最好在土壤安息角（30）之内.石山 以自然山石堆砌而成，外形多变的假山。土石山 土石结合堆成，应用最多。筑山应主客分明；未山先麓，脉落贯通；山观四面而异；山水相依，山体最宜东西走向，山居北面，水于南面，山坡南缓北陡。,置石特置：由玲珑或奇巧或古拙的单块山石立置而成，用作主景。散置：“攒三聚五”、“散漫理之”的布置形式。布局无定式，通常布置在廊间、粉墙前、山脚、山坡、水畔等处。群置：是指山石成组配置在一起，山石间有主次、有聚散、有立卧、有呼应。人工塑石假山以石粉及细石渣（3mm）为原料，以树脂为胶结，注模成型。用混凝土加色，内部配筋，用一次阴模制成。,4.1.5.2现代地形造景的手法,用点状地形加强场所感、用线状地形创造连绵的空间。将地形做成诸如圆(棱)锥、圆(棱)台、半圆环体等规则的几何形体，像抽象雕塑一样，与自然景观产生了鲜明的视觉对比效果。微地形的利用与处理：利于地形排水、平衡土方；易创造优美、细腻的景观；微地形造型应有起伏曲折，以符合自然特征。下沉式地形设计应注意排水与实用功能,自然天成的地形,自然天成的地形,寻找最合适的场地；让场地启发规划方式；提取所有的场地潜在价值。,场地规划本质,虽由人作，宛自天开,虽由人作，宛自天开,返回,因地制宜，顺应自然,土方平衡,地形坡度,缓坡地形（310）中坡地形（1025）陡坡地形（25）,平地造景特点,平地造景特点,常用和极限坡度范围,新地貌可能创造出现状地形经常缺乏的雕塑感,北京北海公园琼岛山（挖湖堆山）,地形的限制性,平地的植物景观,各类地表的排水坡度,返回,水景和园路多沿等高线方向设置,根据地形控制道路最大坡度的方法,坡地造景特点,地形处理措施与造景,坡面稳固方法,坡面固定,地形与坡面排水,山体开发的选择方案,缓坡植物造景,斜坡能创造出优美水景,中坡植物造景,陡坡植物造景,返回,地形的骨架作用,园林建筑、植物、水体等景观都是以地形为依托,以地形作为依托造景,以地形作为依托造景,依山而建的园林建筑,返回,地形是景观的决定因素台地跌水,凸地形与凹地形的视线比较,锡山之巅的龙光塔,利用地形高差阻挡视线的园景,地形的挡与引,利用地形分隔空间,地形的背景作用,返回,扬州瘦西湖的黄石假山,上海长风公园铁臂山,铁臂山高约30m；上海植物园的松柏山高约9m。,土 山,昆明世博会假山景观,土石山中自然山石的应用,假山布局的主从关系与造型风格,竖向与横向造型,筑山,未山先麓,左急右缓,主客分明,土中间石,山观四面,横看成岭侧成峰 远近高低各不同,返回,置石,特置 留园的冠云峰,日本某公园的耳状置石,散兵石,散置石景,散置的黄石,返回,群 置,子母石,石之态势,主次、顾盼、呼应,返回,塑石假山,塑石景观,返回,利用地形造景(法.雅克.西蒙),E.克莱默设计的诗园,美国某艺术公园中的露天舞台,抽象化的山(阿森纳.塔卡),日本花博会地景,返回,微地形设计方案的比较,地形设计方案的比较,微地形塑造的作用,返回,
