公共建筑的空间组合综合分析.ppt

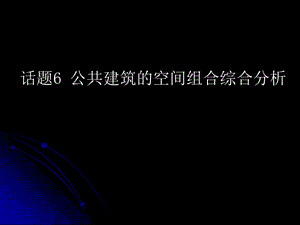

话题6 公共建筑的空间组合综合分析,（一）以通道等交通空间联系使用空间的组合这种空间组合的特点是各个房间的组成，在功能要求上，基本需要独立设置。所以各房间之间就需要有一定的交通联系方式，如走道、过厅、门厅与之联系，形成一个完整的空间整体，通常称这种组合方式为走道式的建筑布局。越是一种使用比较广泛的布局形式，特别是对于某些公共建筑类型来说尤为适用，例如办公建筑、学校建筑、医疗建筑等。这种布局方式通常有两种：一是走廊在中间联系两侧的房间，称为内廊式；二是走廊位于一侧联系单面的房间，又称为外廊式。内廊式：主要优点：走道所占面积比较小，较外廊式布局经济。主要缺点：房间朝向有一半基本不好；处理不当易形成黑走廊。外廊式：主要优点：所有用房基本可得到良好的朝向、通风和采光。主要缺点：走廊过长、偏大的辅助面积、过小的建筑进深。,（二）以套穿的方法将主要空间按一定序列的组合这种空间多要求有一定的连续性，基本可归纳为五种形式：1串联的空间组合形式这种布局形式具有流线紧凑、方向单一、简洁明确；流程不重复、不逆行、不交叉等优但也有流线不灵活、人多时易拥挤、不利单独使用某空间等缺点。主要用于展览性建筑。2放射的空间组合形式向将空间围绕放射状的交通枢纽加以组合，是这种布局的基本特点。优点是：流线简单、使用灵活，各空间可独立使用。缺点是：流线不够明确、易造成交叉干扰、各空间内呈袋状流线，易产生迂回拥挤的毛病。3串联兼走道的空间组合形式这种形式优点在于能使各个主要空间单独串通，又能通过走廊间接联系，所以具备串联与放射组合空间的双重优点，灵活适应性强。但处理不当易产生加大面积、增加造价、占地多等缺点。4放射兼串联的空间组合形式这种布局的特点具有空间组合紧凑、适应性强，兼备串联、放射与走道相联系的优点，但是也易出现人流大时易拥挤与秩序混乱现象。5大空间分隔的组合形式空间和人流活动皆组合在一个完整的、综合的大空间之中，具有使用机动灵活、空间利用紧凑，流线自由灵活的特点。,（三）以大型空间作为主体穿插辅助空间的组合这类建筑通常都有一个比较大的空间，作为活动的中心，而在大空间的周围，布置附属的空间，并且它们之间有比较密切的联系。这种类型的建筑常见的为：体育馆、影剧院、车站、空港、大型综合展馆、大型商场。（四）高层公共建筑的空间组合高层公共建筑的空间组合与多层的公共建筑相比，是有较大差别的，首先在交通组织上，高层垂直交通系统的安排，是整个布局的关键，而在多层公共建筑中，就不像高层建筑中这么突出。另外在结构体系上，多层公共建筑主要考虑垂直受力系统，而在高层建筑中，除考虑垂直受力外，更重要的是考虑水平风力及地震力的影响。高层公共建筑类型主要可分为：板式和塔式两种。（五）综合性的空间组合某些公共建筑因功能比较复杂，不可能只运用某一种单一空间组合形式来解决问题时，常常采用多种空间组合形式，一般称为综合式的布局方式。,（一）室外空间与建筑一般公共建筑室外空间的构成，主事是依靠建筑或建筑群体的组合，而其他诸如场地、道路、绿化、建筑小品等，只是起着一定的配合与充实或补充的作用。通过建筑的组合，所形成的室外空间，应体现一定的设计意图和艺术构思，并把握一定的比例、尺度关系。,（二）室外空间与场地室外空间根据使用性质的不同，一般可划分为下列几种形式：1开敞场地又称集散广场，其大小和形状应视公共建筑的性质、规模以及所处的地段情况而定。如影剧院、会堂、体育馆、铁路客运站等公共建筑。这类广场常根据各种流线的通行能力和空间构图的需要来确定其规模和布局形式。这类广场对城市面貌影响较大，在艺术处理上要求也较高，因此需要深入考虑广场的空间尺度等构图问题，并为人们观赏主体建筑提供良好的位置与角度。2活动场地有些公共建筑因功能需要设置室外活动场地，而这些活动场地与室内空间的联系是比较密切的，一般应靠近主体建筑的主要空间及出入口。室外场地的布置应与绿化、道路、建筑小品、围墙等组成有机的整体。3停车场地主要为汽车停车场和自行车停车场。现代大型公共建筑中，汽车的停放是一个影响全局的重要问题，一定要予以重视。,（三）室外空间与绿地在建筑室外空间组合中，绿化对于美化环境的作用是比较突出的。当然，在考虑绿化时，应尽量根据原有的绿化条件，结合总体规划的设计意图，选择合适的绿化形式。在绿化布局中，结合公共建筑的性质，依照室处空间的构思意境，常以各种建筑装饰小品，突出室外空间构图中的某些重点，直到强调主体建筑，点缀空间的作用。因此，在设计中常常在比较显要的地方，如主要出入口、广场中心、庭园绿化焦点等处，设置灯柱、花架、花墙、喷泉、水池、雕像、亭子等装饰小品，借以使室外空间有起有伏、高低错落，节奏分明，使人有离开街道闹市步入过渡性的空间之感，又似进入室内空间的序幕与前奏。当然，建筑小品虽可以起到点缀环境、丰富环境的作用，但是不可以滥用，要结合布局的需要，巧妙地运用，才不致于画蛇添足，而力求达到锦上添花的效果。在建筑室外空间组合中，绿化对于环境处理的作用是比较突出的。在绿化设计布局中，应结合公共建筑的性质、当地的气候特点等来构思意境，使室内外空间处理达到统一。,一、分割性的空间组合,特点：以交通空间为联系手段，组织各类房间；也称为“走道式”。内廊式 外廊式,内廊式,优点：走道占用面积较小，布局经济 缺点：有一半房间朝向欠佳；走道采光不足。,外廊式,优点：通风、采光良好；所有房间有良好朝向；缺点：走道过长；辅助面积偏大；建筑进深过小；,办公建筑,空间组合方式：分段布置 分层布置,办公建筑,平面布置要点：开间和进深 大空间（会议厅）的安排 辅助用房的安排 出入口的布置,开间和进深,大空间的安排,辅助用房的安排,出入口的布置,学校建筑,主要使用部分：教室、实验室、图书室、音乐室、教师备课、行政办公 辅助部分：厕所、仓库、锅炉房 交通联系：走道、过厅、门厅,二、连续性的空间组合,五种空间组合形式 串联 放射 串联兼通道 兼有串联和通道 综合性大厅,串联,优点：流线紧凑，方向单一，简捷明确，观众流程不重复、不逆行、不交叉 缺点：活动流线不够灵活；容易产生拥挤；不利于单独开放某个展厅；,放射,各个陈列空间围绕中央的交通枢纽进行布置 优点：参观路线简单紧凑，使用灵活，各个陈列空间可以单独开放。缺点：枢纽空间中的参观流线不够明确，容易造成迂回交叉。,串联兼通道,各个陈列空间既可直接贯穿连通，又可经过通道联系各个陈列空间 优点：各个主要空间单独连通，又能通过通道间接 联系，既有连续性的一面，又有单独使用的 一面。缺点：在布局中易产生加大面积，增加造价，占地 偏多等特点,综合大厅,把展览陈列空间和人流活动皆组合在综合性的大型空间之中 优点：环境开畅通透、使用机动灵活、空间利 用紧凑、流动方向自然 缺点：需要人工照明和机械通风,三、观演性的空间组合,构成特征：一般设有大型的空间作为组合的中心，围绕大型空间布置服务性空间，并要求与大型空间有比较密切的联系，使之构成完整的空间整体。体育建筑 影剧院,体育建筑,设计要点 出入口的设置 主席团席位的设置 辅助空间的设置 管理设施的设置 结构选择 总体布置要求,设计要点 出入口的设置 主席团席位的设置 辅助空间的设置 管理设施的设置 结构选择 总体布置要求,影剧院,设计要点 视线 音质 舞台设计,四、高层性的空间组合,空间组合要点：交通组织垂直交通 结构体系垂直力，水平风力，地震力 类型:板式 塔式,板式,交通核置于一侧,交通核独立设置,超高层平面形式,
