井下作业施工管柱介绍.ppt

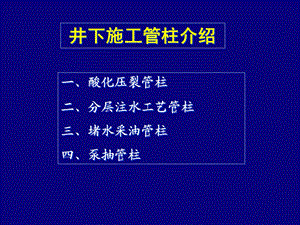

井下施工管柱介绍,一、酸化压裂管柱二、分层注水工艺管柱三、堵水采油管柱四、泵抽管柱,一、酸化压裂管柱,1)、酸化压裂下层管柱。,Y341或Y241封隔器,水力锚,坐封球座,用途及范围：主要用于深井酸化或压裂下层。工作原理:从油管内投球,打压至设计压力,打开球座,同时坐封封隔器,封隔下部措施层与上部油套环行空间,在高压措施施工时,对套管实现保护。,安全接头,2)、深井高温高压酸压管柱。,用途：主要用于深井或超深井酸压下层施工。工作原理：同前。替酸器可在封器器坐封后提供替酸通道，酸替完后可以投球关闭。连通阀在必要时可实现环空与油管内外的连通。特点：该管柱液采用带卡瓦和锚瓦的Y241封隔器可以牢靠地锚定管柱，伸缩管补偿管柱因压力和温度变化所产生的变形，消除应力，确保施工成功。该管柱液压坐封，上提管柱解封，反洗井快速排液或压井，安全可靠。,连通阀,伸缩管,替酸器,Y241封隔器,坐封滑套,工作原理：替液后先投35球至坐封球座处，油管内蹩压坐封封隔器并将坐封滑套芯子打至割缝喷砂器底部，然后进行下层压裂施工；然后再投38球至滑套喷砂器处，油管内蹩压将滑套喷砂器的芯管和球打到座封滑套球座处，密封下层，再进行上压裂施工；施工完成以后，反洗井洗出两级封隔器之间环空内沉积的砂子（或快速反洗排酸），然后上提管柱解封封隔器，起出施工管柱。,3)、分层酸化压裂管柱。,用途及范围：主要用于不动管柱酸化或压裂多层。工作原理：投球蹩压，打开坐封滑套，坐封封隔器，对下层施工，施工完后，再次投球，打开分层滑套，同时关闭坐封滑套，对上层施工。特点：该管柱能够不动管柱进行两层或三层酸化压裂施工，可以进行反洗井排酸或冲砂，施工简单方便，施工成本低。,3)、分层酸化压裂管柱。,二、分层注水工艺管柱,1)、套管保护分层注水管柱。,用途：主要注水井分层注水，并保护油套管。工作原理：油管内蹩压坐封封隔器，将不同注水层和套管环空封隔，通过投捞调配偏心配水器的水咀尺寸，调整不同层位的注水量。特点：该管柱注水层数与封隔器级数相同，套管保护液保护上部油套管。,注水层,Y341封隔器,偏配,Y341封隔器,偏配,952-1凡尔,筛管丝堵,套管保护液,2)、高压注水管柱。,用途：主要用于超高压注水。工作原理：从油管内投球,打压至设计压力,打开球座,同时坐封封隔器,封隔下部注水层与上部油套环行空间,在高压注水时,对套管实现保护。连通阀在必要时可实现环空与油管内外的连通。特点：该管柱由Y241型封隔器等工具组成，可有效锚定和扶正管柱并实现管柱伸缩补偿，满足40MPa以上超高压注水的需要。,连通阀,管柱补偿器,Y241封隔器,坐封球座,三、堵水采油管柱,Y341堵水封隔器,Y341堵水封隔器,丢手接头,坐封球座,1)、丢手堵水管柱。,支撑器,用途及范围：主要用于油井进行机械卡堵水。工作原理：用油管带管柱下井，油管内投球蹩压坐封封隔器，打开坐封球座，将封堵层封隔，之后投球蹩压启动丢手接头，上提油管丢手，丢手管柱留在井下，起出油管，下泵生产。特点：该管柱采用丢手管柱结构，可卡堵任意层，进行分层采油；支撑器防止管柱上窜下滑，实现大跨距封堵。,抽油泵,筛管丝堵,2)、整体堵水采油管柱。,用途：主要用于卡堵水采油。工作原理：泵抽管柱带封隔器下井，通过旋转或上提下放方式实现封隔器坐封，选定油层实现分层开采。特点：该管柱由机械卡瓦式封隔器等工具组成，采用堵水采油一体化管柱结构。,Y221封隔器或Y211封隔器,抽油泵,四、泵抽管柱,泵抽管柱,筛管丝堵,抽油泵,脱接器,释放接头,抽油杆防脱器,抽油杆扶正器,用途：用于有杆泵抽油。,长冲程整体抽油泵技术参数,抽油杆脱节器,用途：主要用于抽油杆柱与抽油泵柱塞的对接，保证抽油泵的正常抽汲。检泵时，实现抽油杆柱与抽油泵柱塞的脱开，以保证抽油杆的顺利起出。工作原理：将脱接器的主体联接于抽油泵柱塞上与抽油泵和油管一起下入井内，再将弹簧爪接在抽油杆的下端并随抽油杆一起下入，利用常规碰泵的方法实现自动对接，脱接时，起杆柱带动脱接器向上运动到释放接头后，弹簧爪脱出滑套，脱接器的主体随柱塞一起落回泵筒，弹簧爪随杆柱一起起出。,
