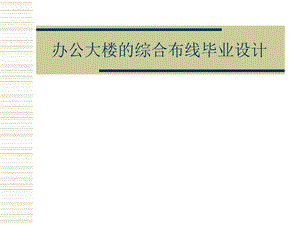

办公大楼的综合布线毕业设计.ppt

办公大楼的综合布线毕业设计,办公大楼的综合布线毕业设计,综合布线系统概述综合布线设计的相关讨论案例设计与分析,综合布线系统,综合布线的介绍、特点综合布线系统，是一个模块化的、有极高灵活性的信息传输通道。它能够传输语音和数据，被称为智能建筑的“信息高速公路”。它具有兼容性、开放性、灵活性、可靠性、先进性、经济性的特点。,综合布线六大子系统,1.工作区子系统 2.水平布线子系统 3.管理子系统 4.垂直干线子系统5.设备间子系统 6.建筑群干线子系统,布线材料及特性,目前，综合布线使的线缆主要有两类：光缆和铜缆。铜缆又分为双绞线和同轴电缆。双绞线 同轴电缆 光缆 布线系统中除了线缆外，槽管也是一个重要的部分。在布线系统中主要使用的槽管有以下几种：金属槽和金属管PVC塑料槽、塑料管,拓扑结构,综合布线的网络拓扑结是由各种网络结构单元所构成的，按照技术和经济的原理进行组合和配置。常用的网络拓扑结构有：星型环行总线型树型,布线设计的相关探讨,1.设计对象2.采用模块化设计的作用3.传输介质的选用4.电磁干扰和防护,案例设计与分析,工程概况 楼高十层，办公面积为15000平方米，每层80个信息点，其中话音40个点，数据40个点；用于企业内部网络管理；大楼内网络类型为100 Base-T高速Ethernet网络，总体布线工程要求一次到位。设计原则 实用性、灵活性、可扩展性、通用性,用户办公大楼需求分析及网络结构,该网络是用于企业内部网络管理，故可选用星型的拓扑结构。布线结构设为两个小星型网络，水平系统为一个，主干部分为另一个，水平系统的结构从属于主干结构并通过配线的跳接和网络设备组建不同的逻辑结构，使其既能满足计算机网络的要求又能满足语音电话的要求。,办公大楼布线设计结构拓扑图,系统测试,1.工程施工阶段2.竣工验收 工程施工完毕之后，要对所有系统进行全面验收 测试主要是对双绞线和光缆进行一些电气测试以使其符合使用标准。包括:衰减、长度测试、远端串扰、近端串扰、和传输时延的测试。3.文本存档：在检测完毕以后需要把在进行布线时所记录的文本进行存档保存，方便在以后进行查阅。,
