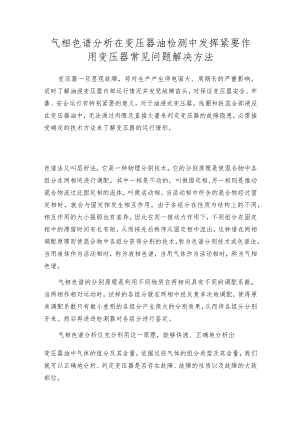

气相色谱分析在变压器油检测中发挥紧要作用变压器常见问题解决方法.docx

气相色谱分析在变压器油检测中发挥紧要作用变压器常见问题解决方法变压器一旦显现故障，将对生产产生停电面大、周期长的严重影响。适时了解油浸变压器内部运行情况并发觉故障苗头，对保证变压器安全、牢靠、安全运行有特别紧要的意义。对于油浸式变压器，线圈和铁蕊全部浸没在变压器油中，无法通过肉眼及直接丈量来判定变压器的故障隐患，必需接受确定的技术方法来了解变压器的运行情形。色谱法又叫层析法，它是一种物理分别技术。它的分别原理是使混合物中各组分在两相间进行调配，其中一相是不动的，叫做固定相,另一相则是推动混合物流过此固定相的流体，叫做活动相。当活动相中所含的混合物经过固定相时，就会与固定相发生相互作用。由于各组分在性质与结构上的不同，相互作用的大小强弱也有差异。因此在同一推动力作用下，不同组分在固定相中的滞留时间有长有短，从而按先后秩序从固定相中流出，这种借在两相调配原理而使混合物中各组分获得分别的技术，称为色谱分别技术或色谱法。当用液体作为活动相时，称为液相色谱，当用气体作为活动相时，称为气相色谱。气相色谱的分别原理是利用不同物质在两相间具有不同的调配系数，当两相作相对运动时，试样的各组分就在两相中经反复多次地调配，使得原来调配系数只有微小差别的各组分产生很大的分别效果，从而将各组分分别开来。然后再进进检测器对各组分进行鉴定。气相色谱分析仪充分利用这一原理，能够快速、正确地分析出变压器油中气体的组分及其含量，依据这些气体的组分类型及其含量，我们就可以正确地分析、判定变压器是否存在故障、故障的性质以及故障的大致部位。产品结构:变压器绕组变形测试仪由测量部分及分析软件部分构成，测量部分是高速单片机掌控，由信号生成及信号测量构成，分析部分由笔记本电脑完成，测量部分由USB通用接口与笔记本电脑连接，即插即用，使用便利。操作方法:变压器绕组变形测试仪仪器面板上安装有电源自锁开关，按下时电源打开,指示灯点亮，关闭时按下松开，指示灯熄灭；上方印有仪器型号和名称;下方印有仪器生产厂名;变压器绕组变形测试仪前面板图仪器背板上安装有电源插座内藏保险丝;OUSB通信端口连接笔记本电脑和无线蓝牙天线测量信号端口加9插座外标颜色与测量电缆外标颜色一致，请对颜色连接；变压器绕组变形测试仪紧要是由主测量单元和笔记本电脑构成，并行三根专用测量电缆以及测量夹子和接地线构成。主测量单元系统与试品之间接受50W高频同轴电缆联接，扫频信号经输出端口（激励输出），通过连接电缆将信号夹子（黄色）向被试品注入信号；由信号测量夹子（绿色）从被试品取得信号，经电缆传输到（响应输入）；由信号测量从被试品注入点取得同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必需牢靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地SP-9890型变压器油分析仪是依照能源部标准SD-30489绝缘油中溶解气体组分含量测定法（色谱法）要求，广泛吸取国内外同类仪器的优点而设计的微机掌控、性能稳定、电力系统专用色谱仪。仪器接受双柱并联分流系统。基础为TCD和双FID检测器及甲烷转化器，能一次实现油中溶解气体九组分H2、02、N2、CH4、C2H2、C2H4、C2H6、CO、C02的全分析。仪器可用于电力系统油气设备内部故障检测、氢冷发电机冷却介质分析、六氟化硫SF6杂质分析、锅炉烟气分析、天然气分析和环境监测分析等。既可作专用分析又可作通用分析，因而可以成为石油、化工、矿山等系统作为气体分析的比较有效的设备。仪器型号：SP-9890检测器：FID+TCD+转化炉色谱条件：FID温度350。CTCD温度250。C转化室温度360。CGC-2023（FID）型变压器油分析仪是依照能源部标准SD-304-89绝缘油中溶解气体组分含量测定法（色谱法）要求，广泛吸取国内外同类仪器的优点而设计的微机掌控、性能稳定、电力系统专用色谱仪。仪器接受双柱并联分流系统。基础为TCD和双FID检测器及甲烷转化器，能一次实现油中溶解气体九组分H2、02、N2、CH4、C2H2.C2H4.C2H6,CO、CO2的全分析。仪器可用于电力系统油气设备内部故障检测、氢冷发电机冷却介质分析、六氟化硫SF6杂质分析、锅炉烟气分析、天然气分析和环境监测分析等。既可作专用分析又可作通用分析，因而可以成为石油、化工、矿山等系统作为气体分析的比较有效的设备。仪器型号：GC-2023检测器:FID+TCD+转化炉色谱条件：FID温度350。CTCD温度250。C转化室温度360。C
