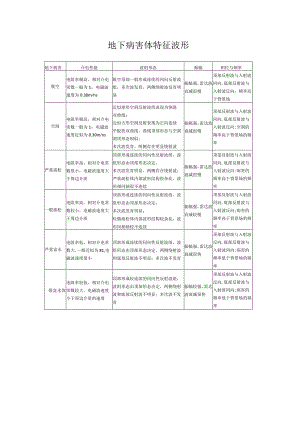

地下病害体特征波形.docx

地下病害体特征波形地下病害介电性能波组形态振幅相位与频率脱空电阻率极高，相对介电常数一般为1，电磁波速度为0.30mns脱空顶部一般形成连续的同向反射波组，多次波发育，两侧绕射波发育明显振幅强，雷达波哀减很慢顶部反射波与入射波同向,底部反射波与入射波反向；频率高于背景场空洞电阻率极高，相对介电常数一般为1，电磁波速度近似为0.30mns近似球形空洞反射波组表现为倒悬双曲线；近似方形空洞反射表现为正向连续平板状双曲线，曲线顶部形态与空洞洞顶形态相似；多次波发育，两侧存在明显绕射波振幅强，雷达波衰减很慢顶部反射波与入射波同向,底部反射波与入射波反向;空洞的频率高于背景场的频率严重疏松电阻率高，相对介电常数很小，电磁波速度大于周边介质顶部形成连续的同向性反射波组，波组形态由顶部形态决定；多次波发育明显，两侧存在绕射波：严重疏松体内部波形结构很杂乱，波形相同轴很不连续振幅强，雷达波衰减很慢顶部反射波与入射波同向,底部反射波与入射波反向:病害的频率高于背景场的频率一般疏松电阻率高，相对介电常数较小，电磁波速度大于周边介质顶部形成连续的同向性反射波组，波组形态由顶部形态决定；多次波发育明显；轻微疏松体内部波形结构较杂乱，波形同相轴较不连续振幅强，雷达波哀减较慢顶部反射波与入射波同向,底部反射波与入射波反向;病害的频率高于背景场的频率严重富水电阻率低，相对介电常数大,一般近似为81,电磁波速度很小顶部形成连续的同向性反射波组，波组形态由顶部形态决定，两侧绕射波和底部反射波不明显；多次波不发育振幅强，雷达波衰减很快顶部反射波与入射波反向,底部反射波与入射波同向;病害的频率低于背景场的频率股富水体电阻率较低，相对介电常数较大，电磁波速度小于周边介质的速度顶部形成较连续的同向性反射波组，波组形态由顶部形态决定，两侧绕射波和底部反射波不明显；多次波不发育振幅较强，雷达波衰减很快顶部反射波与入射波反向,底部反射波与入射波同向;病害的频率低于背景场的频率
