四川《装配式复合轻质墙体标准》（征求意见稿）.docx

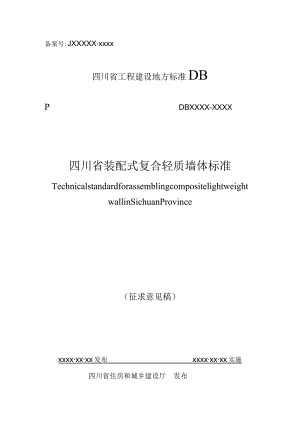

备案号:JXXXXXxxxx四川省工程建设地方标准DBPDBXXXX-XXXX四川省装配式复合轻质墙体标准TechnicalstandardforassemblingcompositelightweightwallinSichuanProvince（征求意见稿）xxxxxxxx发布xxxxxxxx实施四川省住房和城乡建设厅发布1 总则12术语和符号31.1 术语31.2 符号33材料63.1 一般规定63.2 混凝土63.3 注仓料73.4 钢丝83.5 保温隔热材料93.6 连接和封堵材料104设计124.1 一般规定124.2 设计计算134.3 防火设计204.4 隔声设计224.5 热工设计244.6 构造措施265施工355.1 一般规定355.2 预制构件安装365.3 管线、保温隔热材料安装365.4 工具式模板安装385.5 注仓料浇筑385.6 材料堆放与运输395.7 绿色施工396验收416.1 一般规定416.2 连接件426.3 预制构件436.4 保温隔热材料456.5 注仓料456.6 墙体工程46附录A常用预制构件、连接件主要规格参数47附录B质量验收记录50本标准用词说明53引用标准名录54Contents1 GeneralProvisions12 TermsandSymbols32.1 Terms32.2 Symbols33 Materials63.1 General63.2 Concrete63.3 Gunite73.4 Steelwire83.5 ThermalInsulationMaterials93.6 ConnectionangPluggingMaterial104 Design124.1 General124.2 DesignCalculation134.3 FireProtectionDesign204.4 SoundInsulationDesign224.5 ThermalDesign244.6 ConstructionalMeasures265 Construction355.1 General355.2 InstallationofPrefabricatedComponents365.3 PipelinexInsulationMaterialsWork365.4 Tool-typedFormwork385.5 GuniteWork385.6 MaterialStackingandTransportation395.7 GreenConstruction396 Acceptance416.1 General416.2 Clip426.3 PrefabricatedComponents436.4 InsulationMaterials456.5 Gunite456.6 WallWork46Appendix A SpecificationOfPrefabricatedComponentsClip47Appendix B RecordofQualityAcceptance50ExplanationofWordinginThisCode531.istofQuotedStandards54.o.为促进注仓式自保温装配集成墙体在四川省的工程应用，做到安全适用、技术先进、节能环保、经济合理、保证质量，制订本标准。【条文说明】注仓式自保温装配集成墙体（图1）是一种充分发挥预制装配和现浇工艺优点的新型复合墙体。注仓墙通过连接件与主体结构连接，保温隔热材料、水暖电及弱电管线内置安装。配合工具式模板，压力浇筑注仓料填充界面仓，显著提升了注仓墙整体性能。（a） 注仓墙构造示意A-A(b) A-A剖面图1注仓式自保温装配集成墙体构造I-墙面板；2-洞口板；3-过梁板；4-连接件；5-自攻螺钉；6-螺栓；7-保温隔热材料；8a-界面仓（填充注仓料）；8b-界面仓（填充具有防水性能的注仓料）；9-电箱；1（"管线管网；U-工具式模板：12-注浆孔；13-溢浆孔；14主体结构该新型墙体具有如下特点：1、水暖电及弱电管线内置安装，避免了安装过程中开槽、开孔。2、保温板内置安装，有效克服了外置保温板剥落、易燃等质量通病。3、底部界面仓现浇具有防水性能的注仓料，注仓墙防水、防潮性能得到有效保障。4、压力浇筑具有弱膨胀性能的注仓料，有效防止墙身及顶部因干缩形成的裂缝，使注仓墙的气密性得到保障。5、墙体围护、保温隔热、墙内管线一体化。6、链内产品标准化、工厂化、机械化、工具化程度高。预制率、干作业率均超75%。构配件使用专门工具进行运榆、吊装。注仓墙符合国家建筑工业化、产业化的政策导向。1.0.2本标准适用于四川省抗震设防烈度为6度9度地区，注仓式自保温装配集成墙体作为工业与民用建筑工程的非承重墙体时的设计、施工及验收。【条文说明】注仓式自保温装配集成墙体可适用于抗震设防区的低层、多层及高层建筑的非承重外围护墙和内隔墙。编制组开展了注仓式自保温装配集成墙体抗冲击试验、抗弯性能试脸和注仓式自保温装配集成墙体与钢筋混凝土框架连接的框架一墙体拟静力试脸。试验结果表明：墙体基本力学性能满足JGT169-2016建筑隔墙用轻质条板通用技术要求的各项规定，抗压性能、抗弯性能和抗冲击性能良好，各项指标均远高于规范要求；墙体在加载初期能与框架实现协同作用，随着位移角逐渐增大，墙体与框架梁柱间逐渐出现裂缝并有一定发展，但直至达1/50层间位移角，连接部位无明显破坏；加载至1/25层间位移角，墙体也未发生严重破坏，墙体仍能与框架梁有效连接，未出现墙体掉落等现象，墙体和框架协同工作性能优异，耗散地震能力较强。1.0.3注仓式自保温装配集成墙体除应符合本标准的要求外，尚应符合国家及四川省现行有关标准的规定。2术语和符号2.1 术语2.1.1 注仓式自保温装配集成墙体cast-in-placeintegratedinsulationwall墙面板和内置安装的保温隔热材料、管线通过在预留界面仓中浇筑注仓料，复合而成的一种新型墙体。以下简称注仓墙。2.1.2 界面仓intervalbetweeninterfaces界面之间预留的浇筑注仓料的通道。2.1.3 墙面板wallpanel安装在注仓墙两侧的预制混凝土板材。2.1.4 洞口板openingspanel安装在注仓墙端部和洞口两侧的预制混凝土板材。2.1.5 过梁板lintelpanel安装在洞口上、下的预制混凝土板材。2.1.6 连接件clip墙面板之间、墙面板与主体结构之间起连接作用的金属件。2.1.7 注仓料gunite填充界面仓的浆料。2.1.8 工具式模板tool-typedformwork浇筑注仓料时，安装在注仓墙两侧，墙面板间隙处的板材，定尺加工、可以整体装拆周转使用。2.2 符号2.2.1 作用和作用效应Fek沿最不利方向施加于墙体重心处的水平地震作用标准值；Fi局部受压面上作用的局部荷载或局部压力设计值；fcc素混凝土轴心抗压强度设计值；N墙体竖向荷载设计值；Nt拉力；NV剪力；Qe垂直于墙体的水平作用组合设计值；Qeq墙板等效水平荷载；S非结构构件内力组合的设计值；SEhk水平地震作用标准值的效应；SEVk竖向地震作用标准值的效应；SGE重力荷载代表值的效应；SWk风荷载标准值的效应。2.2.2 计算指标/钢材的抗拉、抗压和抗弯强度设计值；2.2.3 fq与热流平行方向各部分面积占总面积的百分比;A钢材的抗剪强度设计值；Gk所计算墙体的重力荷载标准值；Nl抗拉承载力设计值；M抗剪承载力设计值；Qr抗弯破坏荷载；R空气声计权隔声量；R非匀质复合围护结构的热阻；Re外表面换热阻；Rd抗力的设计值；Ri内表面换热阻；Raj、RbjRqj与热流垂直方向各部分的传热阻；ROUa、RoUbROUq与热流平行方向各部分的传热阻；amax水平地震影响系数最大值；Bl混凝土受压时的强度提高系数；s一非结构构件的楼面反应谱值；非结构构件功能系数；y0结构重要性系数；/Eh水平地震作用分项系数；yEv竖向地震作用分项系数；Yg重力荷载分项系数；Xre承载力抗震调整系数；yw风荷载分项系数；状态系数；C位置系数；非结构构件类别系数；ON在轴力作用下的连接件正应力；OM在弯矩作用下的连接件弯曲应力；在剪力作用下的连接件剪应力；荷载分布的影响系数；WW风荷载组合值系数。2.2.4 几何参数Al混凝土局部受压面积；4连接件在荷载作用方向净截面面积;a墙体荷载作用点至连接件根部距离；b墙体宽度；d自攻螺钉或射钉直径；H结构层高；m建筑围护结构综合面密度。t连接件的厚度；%连接件在荷载作用方向净截面模量。3材料3.1 一般规定3.1.1 注仓式自保温装配集成墙体材料应符合现行国家和四川省有关标准的规定，并应优先采用节能、利废、环保的原材料。【条文说明】注仓式自保温装配集成墙体应使用符合国家节能、节材、环保等产业政策的原材料，不仅应对人体无害，而且不应对环境造成污染，能够实现资源综合利用。不得使用国家明令禁止使用的材料和制品，如黏土制品、石棉及含石棉制品，未经改性的菱苦土制品以及含有辐射超标的各类工业废渣等。注仓式自保温装配集成墙体施工配套材料的选用是保证注仓墙质量的重要因素。3.1.2 注仓式自保温装配集成墙体材料的放射性限量和检测方法应符合现行国家标准建筑环境通用规范GB55016和建筑材料放射性核素限量GB6566的规定。【条文说明】墙体材料直接与人的生活、工作、活动环境相接触，影响人体健康和环境质量。墙体材料的核素放射性对环境及人体可构成严重危害，要严格禁止应用核素限量超出国家相关标准的墙体材料。墙体材料中天然放射性核素镭-226、牡-232、钾-40的放射性比活度应同时满足内照射指数(IRa)不大于1.0和外照射指数(I)不大于1.0。3.2 混凝土3.2.1 墙面板、洞口板和过梁板等预制构件应采用细石混凝土。其强度等级应按立方体抗压强度标准值确定，不宜低于C30,不应低于C25。其性能应符合现行国家标准混凝土结构设计规范GB50010的规定。【条文说明】条文规定了预制构件材料选用。为确保预制构件性能，保证预制构件在运输、安装过程中不发生破坏，对预制构件所用细石混凝土的强度等级作出了规定。为了提高墙面板的性能，预制构件也可以掺入碳纤维、钢纤维等，指标应符合国家现行相关标准的规定；当无相关标准时，应通过试量确认其适用性，并确定相关性能指标。3.2.2 细石混凝土粗骨料的最大粒径不宜大于IOmm。粒径不大于0.125mm的细骨料宜占骨料总量的4%9%。【条文说明】墙面板厚度均较薄，故其骨料粒径不能太粗，并应保证一定的小粒径细骨料含量。3.3 注仓料3.3.1 注仓料可采用石膏基轻混凝土、泡沫混凝土、聚苯颗粒混凝土等轻混凝土，并应符合下列规定：1石膏基轻混凝土的基本性能应符合表3.3.1-1的要求。表3.3.1-1石膏基轻混凝土基本性能项目技术指标表观密度(kg11?)800-1200立方体抗压强度(MPa)23.0导热系数W(mk)0.16-0.20体积吸水率(%)5燃烧性能分级A2级放射性内照射指数IRal.0外照射指数Ir1.0匀质性干表观密度差(kg/n?)502泡沫混凝土的基本性能应符合表331-2的要求。表331-2泡沫混凝土基本性能项目技术指标表观密度(kgm3)400800立方体抗压强度(MPa),3.0导热系数W(mk)0.10-0.21体积吸水率(%)W5燃烧性能分级Al级放射性内照射指数IRa1.0外照射指数Ir1.0匀质性干表观密度差(kg/!/)503聚苯颗粒混凝土的基本性能应符合表3.3.1-3的要求。表3.3.1-3聚苯颗粒混凝土基本性能项目技术指标表观密度（kg/n?）450650立方体抗压强度（MPa）N3.0导热系数W（mk）0.10-0.14体积吸水率（）5燃烧性能分级A2级放射性内照射指数IRa1.0外照射指数Ir1.0匀质性干表观密度差（kg/n?）504当注仓料选用其他种类的轻混凝土时，其性能指标应符合国家现行相关标准的规定。3.3.2 注仓料的表观密度不宜低于400kgm3,不应大于1200kgm3.按标准方法制作、养护的边长为IOomm立方体试件的抗压强度平均值不宜低于3.0Nmm2,单块抗压强度最小值不宜低于2.55Nmm2o【条文说明】用于注仓料的轻混凝土应具有一定强度，注仓料作用为对墙面板和保温隔热材料进行粘结复合，因此规定抗压强度平均值不宜低于30Nmm2,单块抗压强度最小值不宜低于平均值的85%。3.3.3 注仓料的燃烧性能不应低于A2级。3.3.4 具有防水性能的注仓料，添加的防水剂应符合现行行业标准砂浆、混凝土防水剂JC/T474的规定，且防水剂砂浆的性能要求应满足表3.3.4的要求。表334防水剂受检砂浆的性能要求项目性能指标凝结时间初凝(min)245终凝（h）10抗压强度比（）28d290吸水量比（）48h60收缩率比（）W803.4 钢丝3.4.1 墙面板中的钢丝应为冷拔低碳钢丝，直径宜为34mm,其性能应符合现行行业标准冷拔低碳钢丝应用技术规程JGJ19的规定。3.4.2 钢丝通过焊接构成钢丝网架。焊接应可靠，焊点应无过烧现象，不得漏焊、脱焊。焊接质量应满足现行行业标准钢筋焊接网混凝土结构技术规程JGJ114的规定。3. 5保温隔热材料3.1.1 保温隔热材料可采用模塑聚苯乙烯泡沫塑料板、挤塑聚苯乙烯泡沫板和硬泡聚氨酯板等材料，并应符合下列规定：1模塑聚苯乙烯泡沫塑料板主要性能指标应符合表3.5.1-1的要求。表3.5.1-1模塑聚苯乙烯泡沫塑料板主要性能指标项目性能指标表观密度（kgf）18-22导热系数W（mk）0.039压缩强度（MPa）20.10垂直于板面的抗拉强（MPa）>0.10尺寸稳定性（）0.30吸水率（）3燃烧性能不低于Bi级2挤塑聚苯乙烯泡沫板主要性能指标应符合表3.5.1-2的要求。表351-2挤塑聚苯乙烯泡沫板主要性能指标项目性能指标表现密度（kg/m）25-35导热系数W（mk）0.030压缩强度（MPa）20.20垂直于板面的抗拉强度（MPa）N0.20尺寸稳定性（）W1.2吸水率（）1.5燃烧性能不低于Bl级3硬泡聚氨酯板主要性能指标应符合表3.5.1-3的要求。表351-3硬泡聚氨酯板主要性能指标项目性能指标表观密度（kg/n?）45-60导热系数W（mk）W0.024压缩强度（MPa）二0.15垂直于板面的抗拉强度（MPa）>0.10尺寸稳定性（）W1.0吸水率（）3燃烧性能不低于Bl级4当选用其他种类的保温隔热材料时，其性能指标应符合国家现行相关标准的规定。【条文说明】本条文规定了注仓式自保温装配集成墙体中，模塑聚苯乙烯泡沫塑料板、挤塑聚苯乙烯泡沫板、硬泡聚氨酯板的要求。3.1.2 保温隔热材料吸水率不应大于5%,燃烧性能不应低于Bl级。3.1.3 当保温隔热材料使用模塑聚苯乙烯泡沫塑料板、挤塑聚苯乙烯泡沫板时，在工程应用前，应在自然条件下至少陈化42d或在（60±5）°C环境中至少陈化5d。【条文说明】模塑聚苯乙烯泡沫塑料板、挤塑聚苯乙烯泡沫板在工程应用前经过一定条件、一定时间的陈化，防止聚苯板因后收缩而造成与注仓料剥离，在注仓墙内部产生空隙。聚苯板陈化，可使制品的尺寸基本稳定，满足尺寸稳定性的要求。本条对聚苯板的陈化要求系参照美国标准ASTM24302005夕卜墙夕卜保温及饰面孔应用膨胀聚苯乙烯泡沫（EPS）的相关规定。3. 6连接和封堵材料3.1.1 连接件所用的钢带及钢板厚度不应小于2mm,强度等级不应小于Q355,其性能应符合下列规定：1钢带及钢板应采用符合现行国家标准连续热镀锌和锌合金镀层钢板及钢带GB“2518。当有可靠依据时，可采用其他牌号的钢材，但应符合相应有关国家标准的要求。2钢带及钢板应具有抗拉强度、伸长率、屈服强度、冷弯试验和硫、磷含量的合格保证。3钢带及钢板热镀锌量一般不小于250gm2,并应满足现行国家或行业标准的规定。3.1.2 螺栓及锚栓的性能等级不应小于8.8级，并应符合下列规定：1普通螺栓应符合现行国家标准六角头螺栓C级GB/T5780的规定，其机械性能应符合现行国家标准紧固件机械性能螺栓、螺钉和螺柱GB/T3098.1的规定。2锚栓应符合现行行业标准混凝土用机械锚栓JG“160的规定。锚栓宜采用特殊倒锥形化学锚栓，其设置和验收应符合现行行业标准混凝土结构后锚固技术规程JGJ145的相关规定。363自攻螺钉应符合现行国家标准十字槽盘头自钻自攻螺钉GB/T15856.1、十字槽沉头自钻自攻螺钉GB/T15856.2、十字槽半沉头自钻自攻螺钉GBZT1.1.1 .3六角法兰面自钻自攻螺钉GB/T15856.4、六角凸缘自钻自攻螺钉GB/T15856.5或开槽盘头自攻螺钉GB/T5282开槽沉头自攻螺钉GB/T5283、开槽半沉头自攻螺钉GB/T5284六角头自攻螺钉GB/T5285的规定。3.6.4 射钉表面应镀锌、钝化,其性能应符合现行国家标准射钉GB/T18981的有关规定。3.6.5 钢材焊接时所用焊条应符合现行国家标准非合金钢及细晶粒钢焊条GB/T5117.热强钢焊条GB/T5118、不锈钢焊条GB/T983的有关规定。3.6.6 耐碱玻纤网格布的技术指标应符合现行行业标准耐碱玻璃纤维网布JC/T841的有关规定。3.6.7 接缝纸带应符合现行行业标准接缝纸带JCZT2076的有关规定。3.6.8 嵌缝石膏应符合现行行业标准嵌缝石膏JCZT2075的有关规定。4设计1.1.1 一般规定4.1.1 注仓式自保温装配集成墙体设计技术文件应包括下列内容：1墙体的轴线分布、厚度、门窗位置和洞口尺寸。2墙体的防火、隔声、防水和保温等技术性能要求。3墙体的抗震性能要求。4墙体与主体结构的连接构造。5墙体特殊部位的加强措施。4.1.2 设计时应根据建筑功能、使用环境等因素选定合适的墙体厚度、墙面板规格和注仓料密度。【条文说明】不同建筑功能和使用环境对墙体的耐火极限、隔声性能和热工性能的要求不同。4.1.3 注仓式自保温装配集成墙体设计时应根据选用的注仓料密度进行注仓墙荷载计算。注仓墙容重可按照表4.1.3采用。表4.1.3不同注仓料密度注仓墙容重墙厚(mm)注仓料密度(kgm3)容重(kNm3)2004009.260010.0100011.5120012.320030040010.160011.2100013.5120014.6注：表中计算使用的墙面板容重为25kNm3,注浆料容重为05kNm3.4.1.4 注仓式自保温装配集成墙体上单点吊挂荷载不宜大于2kNo吊挂件不宜安装在界面仓处。4.1.5 注仓式自保温装配集成墙体可采用刷涂料、贴壁纸、粘瓷砖或薄石材等装修做法。采用粘瓷砖或薄石材等装修做法时，应对墙面进行相应的拉毛或挂网处理。4.1.6 注仓式自保温装配集成墙体结构设计除符合现行国家标准建筑与市政工程抗震通用规范GB55002建筑结构可靠性设计统一标准GB50068、建筑结构荷载规范GB50009、建筑抗震设计规范GB50011的规定以外，尚应符合国家现行相关标准的规定。防火、隔声、防水、防潮、热工等功能设计，应符合国家相关标准的要求。1.1.2 设计计算4.2.1 注仓墙及其与主体结构的连接的抗震设计应不低于下列抗震设防目标：1当遭遇低于本地区设防烈度的多遇地震影响时.，注仓墙可能发生轻微损坏经一般性修理后可恢复正常使用。2当遭遇相当于本地区设防烈度的设防地震影响时，注仓墙可能发生不致造成人员伤亡和危及主体结构安全的严重损坏。3当遭遇高于本地区设防烈度的罕遇地震影响时，注仓墙不致倒塌伤人。【条文说明】本条性能目标依据中华人民共和国行业标准非结构构件抗震设计规范(JGJ3392015)°考虑到注仓墙的性能试验效果较好，试验结果高于前述标准的性能目标，因此提出不低于该目标，实际工程可以根据具体情况采用更高的目标。4.2.2 注仓墙及其与主体结构的连接设计应考虑自重荷载、风荷载和地震作用。4.2.3 当抗震设防烈度为8度且功能级别为一级或者抗震设防烈度9度且功能等级为一、二级的结构时，注仓墙应进行抗震承载力验算。4.2.4 外围护墙体风荷载标准值应按现行国家标准建筑结构荷载规范GB50009的规定进行计算，且不应小于1.0kNm2o4.2.5 主体结构内力和变形计算时，应计入注仓墙对结构刚度的影响。可采用周期折减的方法考虑其对结构刚度的影响，应符合下列规定：1混凝土结构框架结构，周期折减系数可取070.9;剪力墙结构可取0.81.0;框架一剪力墙结构可取0.70.9。2钢结构框架结构，周期折减系数可取0.60.8;框架一支撑结构可取0.70.90当注仓墙较少、材料强度较低或者采用柔性连接时，可以采用较高的折减系数。【条文说明】注仓墙会加大主体结构的刚度，当主体结构刚度越柔，影响越明显,一般采用周期折减的方法考虑其对结构刚度的影响。本标准的折减系数参照了装配式混凝土建筑技术标准GB/T51231、高层建筑混凝土结构技术规程JGJ3、高层民用速筑钢结构技术规程JGJ99和四川省多层装配式钢结构住宅技术标准DBJ51/T119的有关规定。4.2.6 注仓墙的地震作用计算方法，应符合下列要求：1注仓墙及其与建筑结构的连接可仅进行水平地震作用下的计算分析，9度时宜计入竖向地震作用。2注仓墙的地震作用应施加于其重心，水平地震力应沿任一水平方向。3注仓墙的地震作用可采用等效侧力法进行计算。4竖向地震作用可取水平作用的0.65倍。【条文说明】注仓墙属于非结构构件，其抗震设计和构造应满足现行国家标准建筑抗震设计规范GB50011和行业标准非结构构件抗震设计规范JGJ339的要求，如注仓墙与主体结构应有可靠的拉结，应能适应主体结构不同方向的层间变形。采用等效侧力法时，水平地震作用标准值宜按下列公式计算：乙k=V-I1I2OmaxGk式中：Ek沿最不利方向施加于注仓墙重心处的水平地震作用标准值；y非结构构件功能系数，一、二、三级分别取1.4、1.0、0.7;TJ非结构构件类别系数，按下表的规定采用；状态系数；宜取2.0;:2位置系数，建筑的顶点宜取2.0,底部宜取1.0,沿高度线性分布;对要求采用时程分析法补充计算的结构，应按其计算结果调整；一”水平地震影响系数最大值，按现行国家标准建筑抗震设计规范GB50011关于多遇地震的规定采用；Gk所计算注仓墙的重力荷载代表值（kN）。注仓式自保温装配集成墙体的类别系数构件、部件名称类别系数功能级别甲类建筑乙类建筑丙类建筑非承重外墙围护墙1.0一级一级二级非承重内墙楼梯间及逃生通道隔墙1.2一级一级一级电梯间隔墙1.2一级二级三级天井隔墙1.2一级二级二级到顶防火隔墙0.9一级二级二级其它隔墙0.6二级三级三级连接注仓墙连接件1.2一级一级二级饰面连接件1.0二级二级二级注：1闹市区丙类建筑临街面的外围护注仓墙、应提高一级，一级时不再提高；2平时无人地段乙、丙类建筑的外墙及其连接件，可降低一级，三级时不再降低；3房屋总高度超过12m的乙类框架结构的楼电梯间隔墙、天井隔墙，应提高一级，一级时不再提高；4丙类建筑内有易燃气体时，其天井隔墙宜提高级：5不同功能级别的注仓墙连接在一起时，应按较高功能级别的要求进行设计。对于一些体型特别复杂，按现行国家标准建筑抗震设计规范GB50011的要求，需要采用时程分析法进行结构整体分析的结构。此时，非结构构件的地震作用可取弹性时程分析的结果。4.2.7 注仓墙荷载效应计算，应按持久设计状况和地震设计状况分别进行：1仅考虑风荷载标准值的基本组合，应按下式计算：S=VgSge+VwSwk(4.2.7-1)式中：S非结构构件内力组合的设计值，包括组合的弯矩、轴向力和剪力设计值等；yG重力荷载分项系数，当重力荷载效应对非结构构件承载能力不利时应采用1.3,重力荷载效应对非结构构件承载能力有利时不应大于1.0；yw风荷载分项系数，应采用1.5；SGE重力荷载代表值的效应；SWk风荷载标准值的效应。2地震作用标准值效应和其他荷载效应的基本组合，应按下式计算：S=VgSge+/Ehhk+YEVSEVK+WWyWSWk(4.2.7-2)式中：/Eh>Yev分别为水平、竖向地震作用分项系数，应按表427采用；SEhk水平地震作用标准值的效应，尚应乘以相应的增大系数或调整系数；SEVk竖向地震作用标准值的效应，尚应乘以相应的增大系数或调整系数；WW风荷载组合值系数，应采用0.2。表4.2.7地震作用分项系数地震作用YEhYev仅计算水平地震作用1.40仅计算竖向地震作用01.4水平地宸为主，同时计算水平与竖向地震作用1.40.5竖向地震为主，同时计算水平与竖向地震作用0.51.4【条文说明】本条规定了地震作用效应组合的原则。注仓墙的重力荷载代表值，按国家标准建筑与市政工程抗震通用规范GB55002的规定取值外，在地震作用的效应组合时，一般情况下可不考虑其效应增大系数或调整系数。此外，对于注仓式自保温装配集成墙体，因承受局部的风力作用，与整体结构不同，均应计入风力的组合。4.2.8 注仓墙及其连接承载力应按下式进行验算。1对于承载能力极限状态，应按下式进行设计：0SdRd(4.2.8-1)式中：Xo结构重要性系数，应按各有关建筑结构设计标准的规定采用；Rd抗力的设计值，应按各有关设计规范的规定确定。2注仓墙及其连接应按下式进行抗震验算：SRyre(4.2.8-2)式中：R承载力设计值，摩擦力不得作为抵抗地震作用的抗力；Yre承载力抗震调整系数，应采用I-Oo【条文说明】本条规定了抗震承载力量算原则，强调摩擦力不得作为抗震设计的抗力。4.2.9 注仓墙在地震作用下的变形不应超过其自身的变形能力，且应符合现行国家标准建筑抗震设计规范GB50011对主体结构的层间位移要求。【条文说明】本条强调注仓式自保温装配集成墙体的变形需满足主体结构的层间变形要求及自身的变形能力。编制组通过拟静力试验研究注仓墙作为框架结构填充墙，在低周往复荷载作用下的承载能力、变形能力和抗震性能，以及注仓料对注仓墙连接处的连接强度、刚度的影响。试脸发现，注仓墙用于框架，与框架主体结构相连，在加载初期，层间位移角未达到规范限值(1/50)时，注仓墙能与框架变形相协调。随着位移角逐渐增大，注仓墙与框架梁柱间逐渐出现裂缝并有一定发展，当层间位移角达到规范限值(1/50)时，连接部位无明显破坏也无明显变形不协调情况。在试件达峰值后，注仓墙与框架梁柱逐渐因为裂缝宽度较大而在界面仓有脱开的趋势，注仓墙与框架梁的连接部位连接并未破坏。层间位移角达到规范限值(1/50)甚至层间位移角达到规范限值(1/20)阶段，注仓墙仍能与框架梁有效连接，未出现墙面板混凝土严重破坏和墙面板掉落等现象，注仓墙间协同性能优异，耗散地震能力较强。4.2.10 注仓墙平面外强度应满足下列要求：Qeq=)2XMe4.2.10-1)QeqQr(4.2.10-2)式中：Qeq墙板等效水平荷载(kNm2);H结构层高(m)；qE垂直于注仓墙的水平作用组合设计值(kNm2)；Qr抗弯破坏荷载(kNm2),当墙厚150mm时，抗弯破坏荷载不应小于1.5倍注仓墙自重，当墙厚15Omm时，抗弯破坏荷载不应小于2倍注仓墙自重。【条文说明】根据现行行业标准建筑隔墙用轻质条板通用技术要求JGZT169的规定，当墙厚W5()mm时，抗弯破坏荷载不应小于1.5倍注仓墙自重，当墙厚15Omm时，抗弯破坏荷载不应小于2倍注仓墙自重。注仓墙抗弯性能试脸，参照标准规定，使用标准加工的试脸较支座。在其上施加堆载，模拟均布荷载。注仓墙加载至两倍自重荷载后，无明显裂缝产生，挠度、钢筋应变、表面混凝土应变数据正常且始终处于较小值。注仓墙未出现明显破坏情况，满足规范要求。4.2.11 墙面板与自攻螺钉连接处所受的局部压力应符合下列规定：F16fccAi(4.2.11)式中：F1局部受压面上作用的局部荷载或局部压力设计值(kN)；荷载分布的影响系数，应取1.0；l混凝土受压时的强度提高系数，应按现行国家标准混凝土结构设计规范GB50010的有关规定进行计算；Ac素混凝土轴心抗压强度设计值(Nmm2),按混凝土轴心抗压强度设计值乘以系数0.85取用；A1混凝土局部受压面积，应按现行国家标准混凝土结构设计规范GB50010的有关规定进行计算。4.2.12 连接件应力应符合下列要求：NN=4f（4.2.12-1）AnOM=喘f（4.2.12-2）T=吟fv（4.2.12-3）2An式中：N注仓墙竖向荷载设计值（N）；a注仓墙荷载作用点至连接件根部距离（mm）；b注仓墙宽度（mm）；n连接件在荷载作用方向净截面面积（mn?）；%连接件在荷载作用方向净截面模量（mnf）；f钢材的抗拉、抗压和抗弯强度设计值（Nmm2）；钢材的抗剪强度设计值（N/m?）.而、分别在轴力、弯矩、剪力作用下的连接件正应力、弯曲应力和剪应力。在同时存在正应力和剪应力等复杂应力状态时，应应符合下列要求：2+321.1/（4.2.12-4）4.2.13 用于墙面板与连接件、连接件与主体结构的自攻螺钉、射钉的强度可按下列规定计算：1每个自攻螺钉或射钉所受的拉力应不大于按下列公式计算的抗拉承载力设计值。M=8.5tf（4.2.13-1）式中：Nl一个自攻螺钉或射钉的抗拉承载力设计值（N）；t连接件的厚度（mm）。2当连接件受剪时，每个连接件所承受的剪力应不大于按下列公式计算的抗剪承载力设计值。自攻螺钉：N；=2Atdf（4.2.13-2）射钉：=3.7tdf（4.2.13-3）式中：W一个连接件的抗剪承载力设计值（N）；d自攻螺钉或射钉直径（mm）；t连接件的厚度（mm）。3同时承受剪力和拉力作用的自攻螺钉和射钉连接，应符合下式要求：J（5）2+（三）21（4.2.34）式中：M、Nt一个连接件所承受的剪力和拉力；N；、个连接件的抗剪力和抗拉承载力设计值。【条文说明】自攻螺钉和射钉受拉，且只承受静力荷载时，所受拉力应不大于下列公式计算的抗拉承载力设计值。Nl=17If式中：Nf个自攻螺钉或射钉的抗拉承载力设计值（N）;t连接件的厚度（mm）。自攻螺钉或射钉受拉，且在承受风力作用时有可能出现疲劳破坏。因此在计算注仓式自保温装配集成墙体遇风组合作用时，自攻螺钉和射钉的抗拉承载力设计值取静荷作用时的一半。试脸表明传递剪力的连接不存在遇风组合的疲劳问题，抗剪连接的破坏模式主要以被连接板件的撕裂和连接件的倾斜拔出为主。单个连接件的抗剪承载力设计值仅与被连板件的厚度和其屈服强度的标准值以及连接件的直径有关。4.2.14 用于连接件与主体结构的锚栓应满足下列规定：1直径不应小于8mm,锚栓的设置应符合现行行业标准混凝土结构后锚固技术规程JGJ145的相关规定。2在抗震设防区时，化学锚栓应进行抗震性能检验，最小有效锚固相对深度应满足现行行业混凝土结构后锚固技术规程JGJ145的规定，宜满足如f,min=6d的要求，当有充分试验依据及可靠工程经验并经国家指定机构认证许可时，可不受限制。3螺栓适用于抗震设防烈度8度及以下地区，用于9度地区时，应通过试验及专家论证确认其可靠性。【条文说明】注仓墙系非结构构件，因此锚栓的锚固深度按照非结构构件的连接确定。在抗震设防区时，锚栓的最小有效锚固相对深度在混凝土结构后锚固技术规程JGJ145规定的基础上乘以1.1,且宜满足f,min=6d的要求。4.2.15 注仓墙之间、注仓墙与主体结构之间的连接构造尚应符合现行国家标准建筑与市政工程抗震通用规范GB55002、建筑抗震设计规范GB50011和现行行业标准非结构构件抗震设计规范JGJ339的有关规定。4.3防火设计4.3.1 注仓墙的耐火极限应符合现行国家标准建筑防火通用规范GB55037和建筑设计防火规范GB50016的规定。【条文说明】注仓墙的耐火极限是根据公安部消防研究所做的测试所得。建筑师根据给定的墙体耐火极限，结合现行国家标准建筑设计防火
