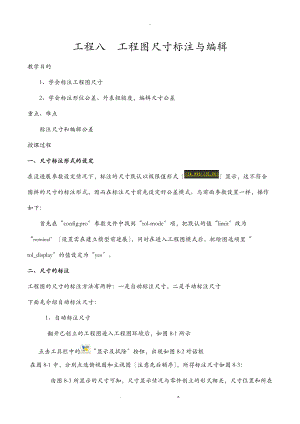

-工程八 工程图尺寸标注与编辑教学目的 1、学会标注工程图尺寸2、学会标注形位公差、外表粗糙度，编辑尺寸公差重点、难点标注尺寸和编辑公差授课过程一、尺寸标注形式的设定在没进展参数设定情况下，标注的尺寸默认以极限值形式显示，这不符合图样的尺寸的标注形式，因而在标注尺寸前先设定好公差模式。与前面参数设置一样，操作如下：首先在“config.pro参数文件中找到“tol-mode项，把默认的值“limit改为“nominal设置需在建立模型前进展，同时在进入工程图模式后，把绘图选项里“ tol_display的值设定为“yes。二、尺寸的标注工程图的尺寸的标注方法有两种：一是自动标注尺寸，二是手动标注尺寸下面先介绍自动标注尺寸：1、自动标注尺寸翻开已创立的工程图进入工程图环境后，如图8-1所示点击工具栏中的“显示及拭除按钮，出现如图8-2对话框在图8-1中，分别点选俯视图和主视图注意先后顺序，所得标注尺寸如图8-3：由图8-3所显示的尺寸可知，尺寸显示情况与零件创立的形式相关，尺寸位置和所在视图有时需重新布局，在后面尺寸的修改容中再作介绍。2、手动标注尺寸 进入如图8-1的工程图环境后，单击菜单栏“插入项，展开下拉菜单，选择“尺寸“新参照项(或单击工具栏中的按钮)，单击鼠标左键分别选择标注尺寸的两边界，在适当位置点击鼠标中键，就可显示所标尺寸，如图8-4：二、尺寸编辑无论自动标注的尺寸，还是手动标注的尺寸，都需要进一步修改完善，例如图8-3中尺寸位置和所在的视图，图8-4中尺寸的直径符号和公差的添加等，具体操作如下：1、移动尺寸：1同一视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色，然后按住鼠标左键把尺寸移到适当位置后松开鼠标即可。2不同视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色按住Ctrl键可同时选择多个尺寸，然后点击右键，在右键菜单中选择“将工程移动到视图，下一步选择目标视图即可。2、拭除/删除尺寸选中要删除的尺寸，单击右键出现右键菜单，左键单击“拭除假设是手动标注的尺寸也可选择“删除项，再次单击左键确认；如果要全部删除尺寸，在图8-2中选择“拭除面板，在“类型栏中确定要删除的工程，在“拭除方式选择“拭除全部，确认“是完成。3、尺寸修改：1尺寸更改和添加前缀：双击尺寸或单击右键，在右键菜单项选择择“属性项，出现“尺寸属性对话框，如图8-5，在对话框中选择“尺寸文本面板，点选“前缀栏，单击右下角“文本符号按钮，选择所需符号，如图8-6给尺寸50添加了直径符号。尺寸值的更改，在“属性面板中“值和公差栏的“公称值框中输入数值，自动标注的尺寸值可以更改，更改后刷新模型形状也会发生变化。2添加尺寸公差：双击尺寸出现“尺寸属性对话框如图8-6，选择“属性面板中的“值和公差栏，在“公差模式下拉选项框中选中所需模式，常用的是“加-减模式，然后在“上公差和“下公差框中分别输入数值，如图8-6。图8-7是编辑后一幅工程图：三、外表粗糙度和形位公差的标注工程图除了标注尺寸外，还要有外表粗糙度、形位公差的标注才完整。1、外表粗糙度的标注翻开工程图，进入工程图环境。进入如图8-1的工程图环境后，单击菜单栏“插入项，展开下拉菜单，选择“外表光洁度后，出现图8-8左侧“得到符号对话框，因为Pro/E系统已有“外表光洁度符号，单击“检索项进入图8-8右侧翻开文件框，在加工外表文件中选择标准符号。接下来在图8-9中选择“图元项作为“外表光洁度的“依附对象，进入工程图中选择要标注外表粗糙度的“图元，在“信息提示栏中输入粗糙度值，单击“信息提示栏右侧按钮，按“确定后，在图8-9中选择“完成/返回完成如图8-10。2、形位公差标注1创立基准 单击“插入菜单，在展开下拉菜单中选择“模型基准，有“平面和“轴两项，如图8-11，下面以创立“轴基准为例：选择“轴项后，系统弹出如图8-12对话框：输入名称，单击“定义按钮，根据需要选用创立基准的方式，然后选择基准放置的位置，结果如图8-13(2)公差标注单击“插入菜单，在展开下拉菜单中选择“几何公差，如图8-11，出现图8-14对话框：下面先以形状公差“圆跳动为例进展操作说明：点选“圆跳动符号，选择检测图元图8-15在轴侧图中选右侧圆柱面，确定公差放置的形式为“法向放置，选定放置的位置后，双击左键确认完成。如要改变公差值，双击标注中的公差值，在图8-14中重新输入值即可。假设要标注是位置公差，除按形状公差标注操作外，还要添加基准符号，操作如图8-15，选择已建立的基准。. z.
