混凝土坍落度的影响因素.docx

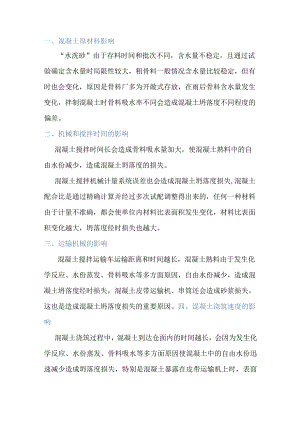

一、混凝土原材料影响“水洗砂”由于存料时间和批次不同，含水量不稳定，且通过试验确定含水量时局限性较大，粗骨料一般情况含水量比较稳定，但有时也会变化，原因是骨料厂多为开敞式存放，在雨后骨料含水量发生变化，拌制混凝土时骨料吸水率不同会造成混凝土坍落度不同程度的偏差。二、机械和搅拌时间的影响混凝土搅拌时间长会造成骨料吸水量加大，使混凝土熟料中的自由水份减少，造成混凝土坍落度的损失。混凝土搅拌机械计量系统误差也会造成混凝土坍落度损失,混凝土配合比是通过精确计算并经过多次试配调整得出来的，任何一种材料由于计量不准确，都会使单位内材料比表面积发生变化，材料比表面积变化越大，坍落度经时损失也越大。三、运输机械的影响混凝土搅拌运输车运输距离和时间越长，混凝土熟料由于发生化学反应、水份蒸发、骨料吸水等多方面原因，自由水份减少，造成混凝土坍落度经时损失，混凝土皮带运输机、串筒还会造成砂浆损失，这也是造成混凝土坍落度损失的重要原因。四、混凝土浇筑速度的影响混凝土浇筑过程中，混凝土到达仓面内的时间越长，会因为发生化学反应、水份蒸发、骨料吸水等多方面原因使混凝土中的自由水份迅速减少造成坍落度损失，特别是混凝土暴露在皮带运输机上时，表面与外界环境接触面积较大，水份蒸发迅速,对混凝土坍落度损失的影响最大。根据实际测定当气温在25左右时混凝土熟料现场坍落度在半小时内损失可达100mmo五、浇筑时间的影响混凝土浇筑时间不同，也是造成混凝土坍落度损失的一个重要原因。早上和晚上气温低，水份蒸发慢，影响较小；中午和下午气温高水份蒸发快，影响较大。水份损失越快混凝土坍落度损失越大，混凝土的流动性、粘聚性等越差，质量越难保证。坍落度主要是指混凝土的塑化性能和可泵性能，影响混凝土坍落度主要有级配变化、含水量、衡器的称量偏差。外加剂的用量还有容易被忽视的水泥的温度等几个方面。坍落度是指混凝土的和易性，具体来说就是保证施工的正常进行，其中包括混凝土的保水性，流动性和粘聚性。
