变频器原理与应用第3版教案3.2中间电路.docx

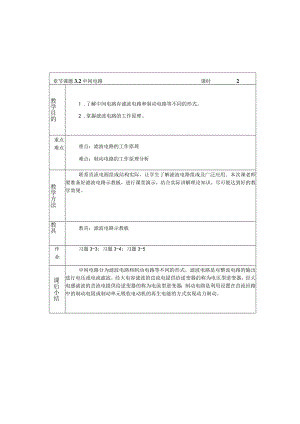

章节课题3.2中间电路课时2教学目的1 .了解中间电路有滤波电路和制动电路等不同的形式。2 .掌握滤波电路的工作原理。重点难点重点：滤波电路的工作原理难点：制动电路的工作原理分析教学方法联系直流电源组成结构实际，让学生了解滤波电路组成及广泛应用。本次课老师要准备好滤波电路示教板，进行课堂演示，结合实际讲解理论知识，尽可能达到好的教学效果。教具教具：滤波电路示教板作业习题3-3；习题3-4；习题3-5课后小结中间电路分为滤波电路和制动电路等不同的形式，滤波电路是对整流电路的输出进行电压或电流滤波，经大电容滤波的直流电提供给逆变器的称为电压型逆变器，经大电感滤波的直流电提供给逆变器的称为电流型逆变器；制动电路是利用设置在直流回路中的制动电阻或制动单元吸收电动机的再生电能的方式实现动力制动。3. 2中间电路知识目标:1. 了解滤波电路和制动电路组成形式。2. 掌握滤波电路的工作原理。3. 了解制动电路的工作原理。技能目标：1 .会用万用表测量漉波电路的输入和输出电压。2 .会用示波器测量滤波电路的输入和输出电压波形。教学内容教变频器的中间电路有滤波电路和制动电路等不同的形式。学3.2.1滤波电路内1.电容滤波内通常用大容量电容对整流电路输出电压进行滤波。由于电容量比较大，-一般采容用电解电容。为了得到所需的耐压值和容量，往往根据变频器容量的要求，将电容进行串并联使用。采用大电容滤波后再送给逆变器,这样可使加于负载上的电压值不受负载变动的影响，基本保持恒定。该变频电源类似于电压源，因而称为电压型变频器。3 .电感滤波采用大容量电感对整流电路输出电流进行滤波，称为电感滤波。由于经电感滤波后加于逆变器的电流值稳定不变，所以输出电流基本不受负载的影响，电源外特性类似电流源，因而称为电流型变频器。3.2.2制动电路利用设置在直流回路中的制动电阻吸收电动机的再生电能的方式称为动力制动或再生制动。制动电路可为制动电阻或制动单元.3.1.2可控整流电路图3-4所示为三相桥式可控整流电路。电路工作原理教学内容
