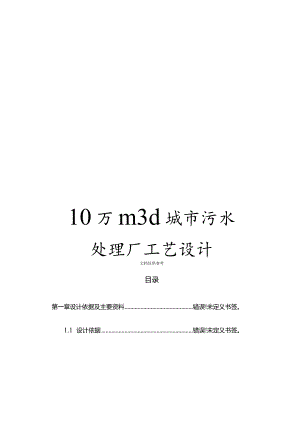

10万m3d城市污水处理厂工艺设计.docx

10万m3d城市污水处理厂工艺设计文档仅供参考目录第一章设计依据及主要资料错误!未定义书签。1.1 设计依据错误!未定义书签。1.2 主要资料错误!未定义书签。第二章设计背景错误!未定义书签。第三章工程规模及设计基础数据确定错误!未定义书签。3.1 设计原则错误!未定义书签。3.2 工程规模错误!未定义书签。3.2.1 设计彳壬务错误!未定义书签。3.2.2 设计水量错误!未定义书签。3.3 设计水质及处理目标错误!未定义书签。3.3.1 进水水质错误!未定义书签。3.3.2 处理目标错误!未定义书签。3.5 进水条件错误!未定义书签。3.6 排水条件错误!未定义书签。第四章污水处理厂工艺方案比选错误!未定义书签。4.1 污水处理工艺分析错误!未定义书签。4.2 进水可生化性的确定错误!未定义书签。4.3 污染物去除及处理工艺要求错误!未定义书签。4.4 常见污水生物脱氮除磷工艺错误!未定义书签。4.5 污水处理工艺方案的确定错误!未定义书签。4.6 污泥处理工艺选择错误!未定义书签。4.6.1 污泥处理目的错误!未定义书签。4.6.2 污泥浓缩脱水工艺错误!未定义书签。4.6.3 污泥消化工艺错误!未定义书签。4.6.4 污泥处理方案选择错误!未定义书签。5.1 粗格栅错误!未定义书签。5.1.1 功能错误!未定义书签。5.1.2 设计参数错误!未定义书签。5.1.3 工艺尺寸设计计算错误!未定义书签。5.1.4 构（建）筑物结构形式及工艺尺寸错误!未定义书签。5.1.5 工艺装备错误!未定义书签。5.2 提升泵房错误!未定义书签。5.2.1 功能错误!未定义书签。5.2.2 设计参数错误!未定义书签。5.2.3 工艺尺寸设计计算错误!未定义书签。5.2.4 构（建）筑物结构形式及工艺尺寸错误!未定义书签。5.2.5 工艺装备错误!未定义书签。5.3 细格栅错误!未定义书签。5.3.1 设计参数错误!未定义书签。5.3.2 工艺尺寸设计计算错误!未定义书签。5.3.3 构（建）筑物结构形式及工艺尺寸错误!未定义书签。5.3.4 工艺装备错误!未定义书签。5.4 曝气沉砂池错误!未定义书签。5.4.1 功能错误!未定义书签。5.4.2 设计参数错误!未定义书签。5.4.3 工艺尺寸设计计算错误!未定义书签。5.4.4 构（建）筑物结构形式及工艺尺寸.错误!未定义书签。5.4.5 工艺装备错误!未定义书签。5.5 初沉池错误!未定义书签。5.5.1 功能错误!未定义书签。5.5.2 设计参数错误!未定义书签。5.5.4 构（建）筑物结构形式及工艺尺寸错误!未定义书签。5.5.5 工艺装备错误!未定义书签。5.6初沉池污泥泵房错误!未定义书签。5.7 A2/。生化池错误!未定义书签。1.1.1 功能错误!未定义书签。1.1.2 设计参数错误!未定义书签。1.1.3 工艺尺寸设计计算错误!未定义书签。1.1.4 构（建）筑物结构形式及工艺尺寸错误!未定义书签。1.1.5 工艺设备错误!未定义书签。5.8 鼓风机房错误!未定义书签。5.9 二沉池错误!未定义书签。5.9.1 功能错误!未定义书签。5.9.2 设计参数错误!未定义书签。5.9.4 构（建）筑物结构形式及工艺尺寸错误!未定义书签。5.9.5 工艺装备错误!未定义书签。5.1 （）剩余及回流污泥泵房错误!未定义书签。5.11 化学强化除磷错误!未定义书签。5.12 接触池错误!未定义书签。5.12.1 功能错误!未定义书签。5.12.2 设计参数错误!未定义书签。5.12.3 工艺尺寸设计计算错误!未定义书签。5.12.4 构（建）物结构形式及工艺尺寸.错误!未定义书签。5.13 加氯间错误!未定义书签。5.13.1 功能错误!未定义书签。5.13.2 设计参数错误!未定义书签。5.13.3 工艺尺寸设计计算错误!未定义书签。5.13.4 构（建）筑物结构形式及工艺尺寸错误！未定义书签。5.13.5 工艺装备错误!未定义书签。5.14 巴氏计量槽错误!未定义书签。5.15 污泥浓缩池错误!未定义书签。5.15.1 功能错误!未定义书签。5.15.2 设计参数错误!未定义书签。5.15.3 工艺尺寸设计计算错误!未定义书签。5.15.4 构（建）筑物结构形式及工艺尺寸错误！未定义书签。5.15.5 工,乙:备'错误!未定义书签。5.16 消化池错误!未定义书签。5.16.1 功能错误!未定义书签。5.16.2 设计参数错误!未定义书签。5.16.3 工艺尺寸设计计算错误!未定义书签。5.16.4 构（建）筑物结构形式及工艺尺寸错误！未定义书签。5.17 储泥池设计错误!未定义书签。5.18 脱水机房错误!未定义书签。5.18.1 功能错误!未定义书签。5.18.2 设计参数错误!未定义书签。5.18.3 工艺尺寸设计计算错误!未定义书签。5.18.4 构（建）筑物结构形式及工艺尺寸错误！未定义书签。5.18.5 工艺装备错误!未定义书签。5.19 污泥外运错误!未定义书签。5.20 污水处理厂主要构（建）筑物错误!未定义书签。5.21 污水处理厂主要设备错误!未定义书签。第六章平面及竖向布置错误!未定义书签。6.1 布置原则错误!未定义书签。6.2 平面布置错误!未定义书签。6.3 竖向布置错误!未定义书签。6.3.1 高程布置方法错误!未定义书签。6.3.2 本污水处理厂高程计算错误!未定义书签。第一章设计依据及主要资料1.1设计依据D水污染控制工程课程设计任务书2)地表水环境质量标准(GB3838-)3)室外排水设计手册(GB50014-)4)城镇污水处理站污染物排放标准(GB18918-)1.2主要资料(2)v地表水环境质量标准(GB3838);(3)城镇污水处理站污染物排放标准(GB18918-);(4)v污水综合排放标准(GB8978-1996);(5)室外排水设计规范(GB5(X)14);(6)室外给水设计规范(GB50013);5)工业企业总平面设计规范(GB5O187-93);6)厂矿道路设计规范(GBJ22-87);7) V泵站设计规范(GBT50265-97);8) 建筑模数协调统一标准(GBJ2-86);9)厂房建筑模数协调标准(GBJ6-86);第二章设计背景根据当地环境条件经批准在某市西侧修建城市污水处理厂一座,处理该市西区城市污水,该区人口800000人,综合人均自来水量为150L/人天。面积40平方公里,主要为商业住宅区。其生活污水与工业污水的比例为3:1,该区域中工业主要为食品、医药、机械、电子。各企业工业废水经就地处理达到国家相关标准后,排入成排水系统。第三章工程规模及设计基础数据确定3.1 设计原则1)选择工艺技术先进、成熟可靠,且方案切实可行;2）占地面积小,且流程布局合理；3）处理系统自动化程度高、操作管理方便、运行费用低,且污水处理系统有较长的使用寿命；3.2 工程规模3.2.1 设计任务依据设计资料和设计要求,确定工艺流程,进行构筑物工艺设计计算、水力计算,附属构筑物设计,在此基础上进行平面及高程布置。3.2.2 设计水量设计水量JOOOOOmOd变化系数Kz=1.3因此最IwJ日最局时流量:Qmax=QxKz= 100000× 1.3= 130000m3d平均流量及最大日最大时流量见表3-10给排水设计 手册 第二版, 第05期,城镇 排水:P3表3-1污水流量表流量单位平均流量最大流量m3d100000130000m3h4166.75416.7L/s115715053.3 设计水质及处理目标3.3.1 进水水质设计任务书已给出本次设计进水水质,见表3-2表3-2进水水质(mgL)水污染控制BOD5CODcrSSTNNH4+-NTP工程课程设计任务书230470300503653.3.2处理目标该河段水功能区划为地表水环境质量标准中III类水体。水质执行城镇污水处理站污染物排放标准(GB18918-)中一级标准的B标准,主要水质标准见表3-3o表3-3出水水质要求BOD5CODcrSSTNNH4+-NTP20602020813.4 厂区条件厂区平面见附图,地势平坦,适合于工厂建设。最低气温:-12,最高气温:42,年平均气温:13C水污染控制工程课程设计任务书多年平均降雨量:56Ommy,主导风向及风速:常年风向为东北与西南风,最大风速25ms,平均风速1.2ms工程地质:土壤:11级失陷性黄土地下水位:-8m厂区平均海拔高程:46Im3.5 进水条件来水管位置:厂区西南角来水水头:无压来水管底标高:457m3.6 排水条件距离厂区围墙西侧500米有一条河流,河水最大流量48113s,最小流量2r113s,最高水位458m。第四章污水处理厂工艺方案比选4.1 污水处理工艺分析污水处理分为生物法、物理法、化学法以及相关的各种组合方法。对于城市污水处理来说经过近百年的研究、发展和实践,已经形成了一套经实践检验行之有效且经济可靠的处理方法。水污染控制 工程课程设计 任务书水污染控制 工程课程设计 指导书,P5;对于以除碳（CoD）处理为主时,其核心处理方法一般为生物法（普通活性污泥法或其变种）。对于以除碳和脱氮为主的处理时,一般也为生物法（硝化一反硝化）。对于以除碳、脱氮和除磷为主时,可选择生物法、生物法+化学法或单纯化学法。污水处理厂在采用一级处理或不同工艺二级处理系统时,处理效率一般情况见表4-1o表4-1各处理工艺处理效率处理方主要工艺处理效率（%）法SSBOD5级沉淀法沉淀（自然沉淀）40552030生物膜法初次沉淀、生物膜反应、二次沉淀60906590级活性污泥法初次沉淀、活性污泥反应、二次沉淀70906595根据进水水质及出水水质要求,本次设计采用具有脱氮除磷功能的处理工艺。4.2 进水可生化性的确定上节已初步确定选用具有脱氮除磷的工艺对污水进行二级处理,但原水是否能进行生化处理,特别是能否进行脱氮除磷处理,取决于原水中各营养成分的含量及其比例是否能满足生物的生长需要,因此需确定原水的相关指标是否满足要求。根据设计进水水质,计算出原水中各营养物质比值,见表4-2o表4-2污水处理厂原水营养物比值项目比值bod5cod0.49BoD5/NH4+-N6.39BOD5ZTN4.6BOD5/TP464.3 污染物去除及处理工艺要求污水处理的目的是去除水中的污染物,使污水得到净化,污水中的主要污染物有BOD5、COD、SS、N和P等。本工程要求的污水处理程度较高,苗BoD5、COD、SSNH3-N>TP的去除率如表4-3所示。表4-3污水处理厂进出水水质指标及处理效率项目进水水质(mgL)出水水质(mgL)去除率(%)BOD52302091.3COD4706087.2SS3002093.3NH4+-N36877.8TP51801.SS的去除SS的去除主要依靠物理处理法来实现,物理处理法利用作用分离水中呈悬浮态的固体物质。主要方法有筛选法、沉淀法、气浮法、过滤法、离心法和膜分离法。污水处理厂一级处理经过物理处理法去除悬浮状态的固体污染物质,主要处理设施有初沉池,一般SS能去除40%55%o2 .BoD5的去除生活污水中BOD5的去除是靠微生物的吸附作用和代谢作用，然后对污泥与水进行分离来完成的。活性污泥中的微生物在有氧的条件下将污水中的一部分有机物用于合成新的细胞,将另一部分有机物进行分解代谢以便获得细胞合成所需的能量,其最终产物是CO2和H2O等稳定物质。在这种合成代谢与分解代谢的过程中,溶解性有机物（如低分子有机酸等易降解有机物）直接进入细胞内部被利用,而非溶解性有机物则首先被吸附在微生物表面,然后被酶水解后进入细胞内部被利用。由此可见,微生物的好氧代谢作用对污水中的溶解性有机物和非溶解性有机物都起作用,而且代谢产物是无害的稳定物质,因此,能够使处理后污水中的残余B0D5浓度很低。3 .氮的去除废水中的氮一般以有机态和无机态,包括氨态、亚硝酸盐和硝酸盐等形式存在。生活污水中氮的存在形式以有机氮和氨氮为主,亚硝酸盐氮和硝酸盐氮含量很低,不超过总氮含量的1%。在未处理的原污水中,有机态氮和氨氮的是氮的主要存在形式,经传统二级生化处理后的出水中氮主要以氨或硝酸盐和亚硝酸盐的形式存在。氮的去除方法主要有物理化学法和生物化学法两大类。物理化学法主要有沸石选择性交换吸附、空气吹脱及折点氯化。生物化学法主要为硝化反硝化生物脱氮。4 .COD的去除物理法:利用物理作用来分离废水中的悬浮物或乳浊物,可去除废水中的CODo常见的有格栅、筛滤、离心、澄清、过滤、隔油等方法。化学法:利用化学反应的作用来去除废水中的溶解物质或胶体物质,可去除废水中的CODo常见的有中和、沉淀、氧化还原、催化氧化、光催化氧化、微电解、电解絮凝、焚烧等方法、物理化学法:利用物理化学作用来去除废水中溶解物质或胶体物质。可去除废水中的CODo常见的有格栅、筛滤、离心、澄清、过滤、隔油等方法。生物处理法:利用微生物代谢作用,使废水中的有机污染物和无机微生物营养物转化为稳定、无害的物质。常见的有活性污泥法、生物膜法、厌氧生物消化法、稳定塘与湿地处理等。5 .磷的去除磷在水中有三种存在形式,即正磷酸盐、聚磷酸盐和有机磷。在生化处理过程中,有'机磷和聚磷酸盐可转化为正磷酸盐。除磷的方法有化学法和生物法。化学除磷:经过投加化学沉淀剂与废水中的磷酸盐生成难溶沉淀物,然后分离去除。根据使用的药剂,化学沉淀法可分为石灰石沉淀法和金属盐沉淀法。生物除磷:利用一类称为聚磷菌的微生物在一定的条件下能够从外部环境过量摄取超过其生理所需要的磷,并将其以聚合磷酸盐的形式储存于体内,最终以富磷剩余污泥的形式排出,达到从污水中除磷的效果4.4 常见污水生物脱氮除磷工艺所有生物除磷脱氮工艺都包含厌氧、缺氧、好氧三个不同过程的交替循环。应用于城市污水厂的悬浮型活性污泥法污水处理工艺主要有以下几个系列：1 .氧化沟工艺氧化沟也称氧化渠或循环曝气池,是于20世纪50年代由荷兰的巴斯韦尔（PaSVeer）所开发的一种污水生物处理技术,属活性污泥法的一种变法。它把连续式反应池作为生化反应器,混合液在其中连续循环流动。氧化沟使用一种带方向控制的曝气和搅动装置,向反应器中的混合液传递水平速度,从而使被搅动的混合液在氧化沟闭合渠道内循环流动。氧化沟特点：1）工艺流程简单,运行管理方便,氧化沟工艺不需要初沉池和污泥消化池,有此类氧化沟还能够和二沉池合建,省去污泥回流系统。2）运行稳定,处理效果好,氧化沟的BoD平均处理水平可达95%左右。3）能承受水量水质的冲击负荷,对浓度较高的工业废水有较强的适应能力,这主要是由于氧化沟水力停留时间长,泥龄长,一般为2030d,污泥在沟内达到除磷脱氮的目的,脱氮效率一般80%,但要达到较高的除磷效果,则需要采取另外措施。A2/O工艺A2ZO工艺是将厌氧/好氧除磷系统和缺氧/好氧脱氮系统相结合而形成,是生物脱氮除磷的基础工艺。可同时去除废水中的BOD、氮和磷,工艺流程见图4-1。混合液回流图4-1A?/。系统流程示意图A2O工艺的优点:能够充分利用混合液中的硝态氧来氧化BOD5,回收了部分硝化反应的需氧量,反硝化反应所产生的碱度能够部分补偿硝化反应消耗的碱度,因此对含氮浓度不高的城市污水能够不另外加碱来调节pHO本工艺在系统上是最简单的除磷脱氮工艺,总的水力停留时间小于其它同类工艺;在厌氧（缺氧）、好氧交替运行的条件下,丝状菌不能大量繁殖,无污泥膨胀的问题,SVI一值小于100,利于处理后污水与污泥的分离;运行中在厌氧和缺氧段内只需轻缓搅拌,运行费用低。2 .UCT工艺UCT工艺与a2o工艺不同之处在于沉淀池污泥回流到缺氧池而不是回流到厌氧池。工艺流程见图4-2。块乳混（合液回流图4-2UCT系统流程示意图这样能够防止由于硝酸盐氮进入厌氧池,破坏厌氧池的厌氧状态而影响系统的除磷率。增加了从缺氧池到厌氧池的混合液回流,由缺氧池向厌氧池回流的混合液中含有较多的溶解性BOD,而硝酸盐很少,为厌氧段内所进行的有机物水解反应提供了最优的条件。在实际运行过程中,当进水中总凯氏氮TKN与COD的比值高时,需要降低混合液的回流比以防止NOv进入厌氧池。可是如果回流比太小,会增加缺氧反应池的实际停留时间,而实验观测证明,如果缺氧反应池的实际停留时间超过Ih,在某些单元中污泥的沉降性能会恶化。4.5 污水处理工艺方案的确定根据本工程设计进水水质和出厂水质要求,污水处理工艺力求技术先进成熟、处理效果好、运行稳妥可靠、高效节能、经济合理、管理维护简单方便。在确保污水处理效果的前提下,降低运行费用。从上述各种工艺的比较来看,本工程选择A2ZO工艺和氧化沟工艺进行技术比较,从而确定最终的处理方案。污水处理工艺比较见表4-4o表4-4污水处理厂进出水水质指标及处理效率类别评比项目方案1A2ZO工艺方案2氧化沟工艺技术指标BOD5的去除率90%95%90%95%经济指标基建费>100<100能耗>100>100占地>100>100运行情况运行稳定程度一般稳定管理情况一般简便适应负荷波动情况一般适应备注适合大型污水厂,可脱氮除磷适合中小型污水厂，可脱氮除磷根据以上比较,结合本项目的主要处理目标及实际情况,确定污水处理长采用A20为主的二级生物处理工艺。4.6 污泥处理工艺选择4.6.1 污泥处理目的污泥处理的目的是:减少污泥的体积,便于污泥的运输和最终处理;去除其中的有机物,使污泥稳定;杀灭其中的致病微生物,保证污泥的卫生安全。因此污泥处理工艺主要由污泥的性质以及污泥最终处理的要求所决定。4.6.2 污泥浓缩脱水工艺污泥浓缩有重力浓缩与机械浓缩两种方法。重力浓缩池中污泥停留时间长,一般在12h以上。浓缩池呈厌氧状态,在污泥中的聚磷菌放磷,使磷回到浓缩池上清液中,上清液如果直接回流到污水处理站进水中,则增加进水磷浓度,影响除磷效率。磷的如此密闭循环,最终将使污水处理出水磷难以达标。如要使磷不回到进水中,则需另外进行化学处理,使运行管理复杂化。而机械浓缩利用机械作用,在短时间内使污泥含水率降低,占地小,可连续运转,本工程推荐采用机械浓缩。这里仅对带式机械浓缩脱水方案和离心浓缩脱水方案进行比较,见表4-5o表4-5相同生产能力污泥浓缩、脱水对比表项目离心浓缩、脱水方案带式浓缩、脱水方案主要设备污泥浓缩脱水机,投药装置,污泥加压泵，污输送机等污泥带式浓缩脱水机，投药装置,污泥加压泵，污输送机,反冲洗水泵，空压机等加药量基本相当基本相当电耗偏大较小工作环境噪声大,臭味小噪声小,臭味大设备费用较高较低运行管理管理技术要求高管理技术要求低占地面积小大辅助设备无多功率消耗大小基建投资小大由表4-5可知:两个方案各有优缺点,都能够用于污泥浓缩脱水。结合本项目的实际情况,推荐采用浓缩脱水一体化带式压滤机方案。4.6.3 污泥消化工艺消化污泥指在有氧或无氧情况下,由于微生物作用已达到稳定的污泥。消化污泥分为污泥耗氧消化和污泥厌氧消化。污泥耗氧消化是以耗氧的方式氧化污泥中的有机物质,而且减少污泥的质量和体积。4.6.4 污泥处理方案选择国内对城市污水处理站经过处理的污泥处理大都选用卫生填埋和用作农肥的方法处理,有少数厂采用简易静态堆肥处理。国外发达国家采用较多的方法有:焚烧、填埋、堆肥和投海等。投海方法处理,实质是将污染转移,国际上已不允许。经比选后选择卫生填埋对污泥进行处理。第五章污水处理厂工艺设计5.1 粗格栅5.1.1 功能V水污染控制 工程第3版 冶金工业出 版社彭党聪 主编,P80;城市污水含有大量悬浮物和漂浮物,故需要设置格栅以拦截较大的悬浮固体物质。格栅的栅条多用50mm×IOmm或40mm×IOmm的扁钢或IOmm的圆钢制作格栅的间隙大小对污水处理运行有直接关系,当前设计采用格栅的间隙可分为三级:细格栅间隙为510mm,中格栅间隙为1540mm,粗格栅间隙为IOmm以上。格栅的间隙应根据水体的实际需要设置,想用一种规格格栅截留各种漂流物是行不通的,进水格栅的间隙和道数应根据处理要求设计。从城市污水处理厂实际运行资料表明,一般设计中多采用中格栅和细格栅二道。5.1.2 设计参数设计流量:按最大流量设计；格栅数量:一般不小于2个；过栅流速061.2ms;水污染控制工程第3版,栅前渠道流速:不小于04ms,格栅倾角45。-75。,本设计取60°栅渣量：彭党聪主编冶金工业出版社P80;格栅间隙305Omm:0.01-0.03m3103Y5Z<格栅间隙1625mmO050.1m3lO3m3污水；栅渣含水率一般为80%,容重约为960kgm3o给排水设计手册第05期.城镇排水,P167;5.1.3工艺尺寸设计计算格栅设计主要确定格栅形式、栅渠尺寸(B,H,L)等;水力计算(确定栅后跌水高度)；渣量计算等。设计计算取值如下:栅条宽度S=12mm;栅条间隙宽度b=15mm;过栅流速v=1.0m/s;(0.6m/s-1.2m/s);超高二0.5m;栅前渠道水深h=1.0m;水污染控制工程课程设计指导书,P9;格栅倾角60°单位栅渣量取W=0.06m3栅渣1000n污水。(1)栅条间隙数n:LQmaX疝Zbhv式中:QMAX最大设计流量(r113s)V一过栅流速(m3)一格栅倾角(°)h一栅前渠道水深b栅条间隙宽度v过栅流速”刎逅=L505x而访=93.3。93bhv0.015×l.0×1.0水污染控制工程第3版,冶金工业出版社彭党聪主编P82;校核过栅流速21.505XJSin6093=0.015×1.0×vV=LOms,符合要求。(0.6-1.2ms)栅槽宽度BB栅条间隙宽度(m)S一栅条宽度(m)B=5(n-l)+Z?n=0.012x(93-l)+93x0.015=2.499m2.5/n取B=2.5m取三个格栅,两用一备,每个格栅宽度4=1.3m校核栅前渠水流流速xH×B×2士一二0.58ms符合要求,(041.0×1.3×20.9ms).(3)经过格栅的水头损失水污染控制 工程第3版, 冶金工业出 版社彭党聪 主编P82;ZZt）二"AfSina水力计算(确定栅后跌水高度);格栅水头损失hi:式中:ho计算水头损失(m)k一格栅受到堵塞时水头损失增大倍数,一般取3栅条形状阻力系数设栅条迎背水面均为半圆的矩形断面,=1.67,K=3,1O2sin60°=0.162×9.81式中,hi为设计水头损失,m;ho为计算水头损失,m,y.hn=Sin;2gg为重力加速度,ms2;k为系数,格栅受污物堵塞时水头损失增大倍数,一般采用3;7为阻力系数,与栅条断面形状有关,可按手册提供的计算公式和相关系数计算。K=(3.36v-1.32)(4)每日栅渣量W栅渣量按下式计算:W=864OoaaX叱100OK二式中:WL栅渣量（m3/103m3污水）；K一生活污水流量变化系数。取叫=0.06M/100Ow3污水,Kz=1.3,代入数据得W=86400Q.叱=86400x1.505x0.06=6Qffl3/J虫100()KZ100Ox1.3TrNd故采用机械清渣方式。图5-1格栅形式:（机械清渣）（5）栅渠总长度L:机械格栅（见图）：栅前和栅后一般各设置与格栅长度相等的直线段,以保证栅前和栅后水流的均匀性,栅渠总长应为3倍格栅长度。格栅断总长长度L=3X乜±&=3X史9=2.59m弋2.6mtan60tan60（6）栅后槽总高度Hi取超高0.5m,则H=h+H+%式中力2为超高，=%+"+%=016+1.0+0.5=1.7m5.L4构(建)筑物结构形式及工艺尺寸表5-1建(构)筑物结构形式及工艺尺寸栅条间隙数n(个)93栅槽宽度B(m)2.5经过格栅的水头损失h(m)0.16每口栅渣量W(m3d)6.0栅渠总长度L(m)2.6栅后槽总高度Hi(m)1.75.1.5工艺装备<给排水设计 手册 > 第11期，常见设 备,P521;中格栅除污机:选用GH型链条式回转式格栅除污机(1)适用范围:GH型链条式回转格栅除污机适用于各种泵站的前处理。给水排水提升泵真和污水处理厂的进水口处,均应设置格栅,用来拦截清除漂浮物,如草木,垃圾,橡塑等物,从而保护水泵送水,亦减少后续设备的处理负荷。(2)结构与特点:GH型链条式回转格栅除污机采用悬挂式双级涡轮杆减速机,使传动链轮与传动链条的啮合调整保持良好状态。(3)性能:GH型链条式回转格栅污泥机性能规格见表5-2表5-2GH型链条式回转格栅污泥机性能规格及外形尺寸公称栅宽m槽深mm安装角度栅条间隙mm1.3自选6015电动机功率KW栅条截面积mm整机重量(KG)0.75-2.250×103500-55005.2 提升泵房5.2.1 功能污水处理厂在运行工艺流程中一般采用重力流的方法经过各个构筑物和设备。但由于厂区地形和地质的限制。必须在前处理处加提升泵站将污水提到某一高度后才能按重力流方法运行。污水提升泵站的作用就是将上游来的污水提升至后续处理单元所要求的高度,使其实现重力流。5.2.2 设计参数<给排水设计 手册 > 第05 期.城镇排 水,P191;平均流量:100OOnrVd最大流量:13OOOOm3/d进水管管径mm管底标高457m,充满度0.55.2.3 工艺尺寸设计计算平均流量:Q=IooOOOX864OO=1.16m3s最大流量:QmaX=I.30x1.16=1.508ms,取1.508m3s采用5台水泵（4用1备）,每台水泵的容量11.5084=0.377m3s采用潜水泵形式,集水池容积为1台水泵5min的容量：V=0.377×60×5=113.1m2有效水深H为2.5m,集水池面积:F=113.12.5=45.24m2泵房水深标高:457.28Om细格栅进水标高:466.594m水泵的净扬程:466.594-457.280=9.314m,取9.4m泵房压力损失:估算为Im安全水头:0.5m水泵的扬程:H=9.4+l+0.5=10.9m,取Ilm单泵的工作参数为:流量1350m3h,扬程H为Ilm选用50QW25-20-4型潜污泵,流量1350s,扬程20m,功率4KW。524构（建）筑物结构形式及工艺尺寸形式:与格栅间合建自灌式潜水泵房结构:地下钢筋混泥土,地上砖混数量：1座尺寸:LXBXH=I2x10x4.5m5.2.5 工艺装备给排水设计 手册 > 第11 册,P297;潜污泵:50QW25-20-4型潜污泵5台（4用1备）,扬程20m,功率4KW,出口直径50mmO圆形闸门:QYZH54W-0.5轻型圆闸门（两台）,DN,功率54W。起重设备:CDiO.59D电动葫芦2台（1用一备）给排水设计 手册 > 第H 册,P648;主起升电动机（ZD214型）:功率0.8KW;运行电动机（ZDYl11-4型）:功率0.2KW。5.3 细格栅5.3.1 功能细格栅设置在泵站之后的渠道中,以防漂浮物阻塞构筑物的孔道、闸门和管道,格栅起着净化水质和保护设备的双重作用。去除更加细小的悬浮固体物质5.3.2 设计参数V水污染控制 工程 第三版, 冶金工业出 版社彭党聪 主编P80;给排水设计 手册 > 第05 期.城镇排 水,P167;设计流量:Q=1.505113s(按照最大流量考虑)格栅数量:一般不小于2个；过栅流速：0.61.2ms;栅前渠道流速:不小于0.4ms,格栅倾角45o-75o;栅渣量：格栅间隙305Omm001-0.03m3l()3m3污水；格栅间隙1625mm:0.050.1m3lO3m3污水；栅渣含水率一般为80%,容重约为960kgm5.3.3 工艺尺寸设计计算取值如下:栅条宽度S=IOmm;栅条间隙宽度b=7mm;过栅流速V2=l.ms;栅前渠道水深h=1.0m;格栅倾角60°单位栅渣量取Wi=O.06m3栅渣/1OOOn?污水。水污染控制 工程课程设 计指导书 ,P9;(1)栅条间隙数n=如逅J505X而访=200.08X200bhv0.007×1.0×1.0校核过栅流速2。=磊需V=1.0ms,符合要求。(0.6-1.2ms)(2)栅槽宽度B水污染控制工程第三版,B=SS-1)+=OOIOX(200-1)+200×0.007=3.患%科嵋:主编P82;取四个格栅,三用一备,每个格栅宽度为%=1.Im校核栅前渠水流流速Q1.505H××31.0×13×3=0.40w/s符合要求，(0.4-0.9ms).(3)经过格栅的水头损失设栅条迎背水面均为半圆的矩形断面,尸=1.67,K=3.36×1.0-1.32=2.04V2Xsina(OOl0、/1O2=2.04×1.67××sin60c=0.24m<水污染控制 工程 > 第三版, 冶金工业出 版社彭党聪 主编P82;V0.007J2×9.81式中为设计水头损失,m;%为计算水头损失,m,OV=<sinar;2gg为重力加速度,ms2;k为系数,格栅受污物堵塞时水头损失增大倍数,一般采用3;?为阻力系数,与栅条断面形状有关,可按手册提供的计算公式和相关系数计算。K=(3.36v-1.32)每日栅渣量W取=0.06/1000tn3污水,Kz=1.3,代入数据得W/64OgM=86400xL5x0.06=5.0"34>0,2IOooKZ1000×1.3川Id采用机械清渣方式。(5)格栅断总长长度:L=3"=3×10+S5=2.59mtan60tan602.6m(6)栅后槽总高度,取超高0.5m,则Hl=h-H+1式中均为超高,=%+"+九=0.24+1.0÷0.5=1.74m5.3.4构(建)筑物结构形式及工艺尺寸表5-3建(构)筑物结构形式及工艺尺寸栅条间隙数n(个)200栅槽宽度B(m)3.4经过格栅的水头损失h(m)0.24每日栅渣量W(m3d)5.0栅渠总长度L(m)2.6栅后槽总高度H1(m)1.745.3.5工艺装备给水排水设细格栅除污机采用XWB-In系列背耙式格栅除污机,它的性能尺寸如下计手册第1表5-4期常见设备表5-4XWB-In系列背耙式格栅除污机性能及外形尺寸第1期第532I页型号最大载荷kg提升速度m/minXWB-III-1.2-2504格栅间隙mm耙齿有效长度mm电动机功率KW7-151200.75外形尺寸mmAHB1200450过水尺寸mmH2HlCI(MM)99010005.4曝气沉砂池5.4.1功能沉砂池的功能是去除比重较大的无机颗粒,设于初沉池前以减轻沉淀池负荷及改进污泥处理构筑物的处理条件。普通沉砂池的沉砂中有约15%有机物，使沉砂的后续处理难度增加。采用曝气沉砂池可克服这一缺点。曝气沉砂池能够在一定程度上使砂粒在曝气的作用下互相摩擦,能够大量去除砂粒上附着的有机污染物;同时由于曝气的气浮作用,污水中的油脂物质会升至水面形成浮渣而被去除。曝气沉砂池的优点是经过调节曝气量,能够控制污水的旋流速度,使除砂效率较稳定,受流量变化的影响较小。同时还对污水起预曝气的作用,可减轻后续污水处理构筑物的负荷,并可改进其运行条件给排水设计 手册 > 第05 期，城镇排 水,P284;<水污染控制工程 > 第三版,5.4.2设计参数曝气沉砂池的设计,应符合下列要求:1水平流速宜为0.1m/s;2最高时流量的停留时间6-8min,3有效水深宜为2.03.0m,宽深比宜为11.5;长宽比一般应大于54处理每立方米污水的曝气量宜为0l0.2m3空气；5进水方向应与池中旋流方向一致,出水方向应与进水方向垂直,并宜设置挡板。6设计流量:Q=1.505s7设计流速:v=0.1m/s冶金工业出 版社彭党聪
