重庆《装配式排烟气道系统应用技术标准》（征求意见稿）.docx

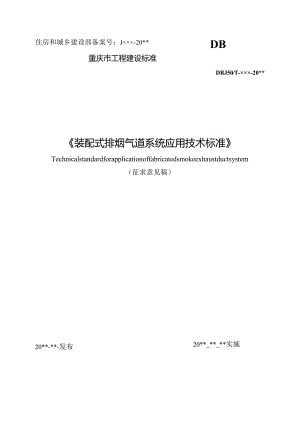

住房和城乡建设部备案号：J×××-20*DB重庆市工程建设标准DBJ50T-×××-20*装配式排烟气道系统应用技术标准Technicalstandardforapplicationoffabricatedsmokeexhaustductsystem（征求意见稿）20*-*-发布20*_*_*实施重庆市住房和城乡建设委员会发布，4A-刖百根据重庆市住房和城乡建设委员会关于下达2022年度重庆市工程建设标准制订项目计划的通知(渝建科(2022)32号)文件要求，标准编制组经广泛调查研究，认真总结工程实践经验，参考有关国家标准，并在广泛充分征求意见的基础上，修订本标准。本标准的主要技术内容是：1.总则；2.术语和符号；3基本规定；4.材料与部品；5.设计；6.施工；7.验收以及有关附录。本标准修订的主要技术内容是：增加了标准化设计、工厂化生产、装配化施工、信息化管理等方面的要求，体现工业化、智能化、绿色化融合发展；修改了排风量、尺寸允许偏差、力学性能、耐火极限、允许漏风量、开启压力等指标参数；修改了附图，增加了排烟气道系统配套组件选用表。1总则12术语和符号33基本规定44材料与部品14.1 排烟气道14.2 防火止回阀44.3 风帽及屋顶风机54.4 辅助材料65设计75.1 一般规定75.2 系统设计75.3 系统组件选型115.4 构造设计136施工156.1 一般规定156.2 施工准备176.3 排烟气道安装176.4 风帽安装186.5 防火与止回部件安装197验收197.1 一般规定197.2 管体与配件207.3 排气系统安装217.4 系统试验22附录A检验批质量验收记录23附录B排烟气道系统工程隐蔽检查记录23附录C排烟气道系统资料验收记录29附录D分项、子分部工程质量验收记录29附录E排烟气道系统各构件构造图32本规程用词说明41引用标准名录42条文说明42Contents1Generalprovisions2 Termsandsymbols33 Basicrequirement44 Materialsandcomponents14.1 Smokeexhaustduct14.2 Firecheckvalve44.3 Hoodandrffan54.4 Auxiliarymaterials65 Design75.1 Generalprovisions75.2 Systemsdesign75.3 Systemcomponentselection115.4 Structuraldesign136 Construction156.1 Generalprovisions156.2 Constructionpreparation176.3 Installationofsmokeexhaustduct176.4 Installationofhd186.5 Installationoffirepreventionandcheckcomponents197 Checkandaccept197.1 Generalprovisions197.2 Pipebodyandaccessories207.3 Installationofexhaustsystem217.4 Systemtest22Appendix A Inspectionbatchqualityacceptancerecord23Appendix B Hiddeninspectionrecordofsmokeexhaustductsystemengineering23Appendix C Acceptancerecordofsmokeexhaustductsystemdata29Appendix D RecordofQualityAcceptanceforSubitemandSubitemProjects29Appendix E Structuraldiagramofvariouscomponentsofsmokeexhaustductsystem32Explanationofwordinginthiscode411.istofQuotedstandards42Explanationofprovision421总则.o.为规范住宅厨房和卫生间排烟气道系统的工程应用，保证工程质量，做到安全可靠、技术先进、绿色环保、经济适用，制定本标准。条文说明:住宅排烟气道系统具有防串烟、防窜气、防倒灌、防火等要求。自2015年我市发布了机制排烟气道系统应用技术规程DBJ50T-212-2015以来,对规范我市建筑厨卫排烟气道系统的技术应用,保证建筑排烟气道工程质量发挥了积极的作用。但随着我市建筑厨卫排烟气道实施能力的提升和工艺技术的进步,以及2018年2019年期间,住建部发布了行业标准住宅厨房和卫生间排烟（气）道制品JGT194.2018、住宅排气管道系统工程技术标准JGJT4552018,进一步提高对产品性能要求;因此,原标准中部分内容不够科学合理、技术指标偏低,以及设计标准化、施工装配化、管理信息化体现不充分等问题逐渐凸显出来。为进一步提高标准内容的科学性、合理性、指导性,尽可能发挥建筑厨卫排烟气道系统对于装配式建筑产品提高质量、提高效率、减少人工、减少浪费的综合优势,满足节能、环保、安全、适用、经济等性能要求,基于现阶段我市建筑厨卫排烟气道系统的技术水平和实施能力,提出对原标准内容进行修订。1.0.2本标准适用于重庆市新建、扩建、改建住宅厨房和卫生间采用装配式排烟气道系统的设计、生产、施工及验收。条文说明:本标准适用于住宅厨房机械排油烟和卫生间排气用排烟气道工程的设计、部品与材料选择、施工及险收等。不适用于燃气、燃油的热水器及户式燃油采暖锅炉等设备的排烟气道工程,因为此类设备排放的气体往往对人体有毒、有害，如果此类气体排入排烟气道内,因故产生回窜,一旦进入室内可能会导致严重安全事故;而且这些设备在工作时,可能会由于高温和不充分燃烧而携带可燃气体排入排烟气道内产生气体燃烧而引发火灾。1.0.3住宅厨房和卫生间排烟气道系统应满足标准化设计、工厂化生产、装配化施工、信息化管理等要求，并应按装配式一体化原则对排烟气道各系统进行选型。条文说明:住宅排气管道系统的主体排烟气道是一种预制构件,在落后的手工作坊生产方式下,其生产过程存在占用耕地、污染环境、浪费材料等问题,并且其生产过程不规范、质量不稳定,应鼓励先进的建筑工业化生产技术,逐步实现构件的规模化、集约化生产,淘汰落后产能,达到提质增效的目的。且在生产和施工过程中,应严格控制粉尘与废渣废水排放,满足环保要求。另外,住宅排烟气道系统各部件应按一体化原则的设计和施工,相互之间应进行可靠连接和相互匹配,以保证其具有一定的整体排气性能，系统中各部件不得随意更换,否则其性能将发生改变甚至无法正常工作,但目前国内住宅排气管道系统在应用过程中,往往缺乏整体概念,对系统整体性能检脸者不多,各管道、防火止回部件、风帽等部件的供应经常存在拼凑现象,动辄临时变更配套部件规格型号,导致整体排气性能不稳定甚至不能正常排气。1.0.4住宅厨房和卫生间排烟气道系统的设计、生产、施工及验收，除应符合本标准外，尚应符合国家及重庆现行有关标准的规定。2术语和符号2.0.1装配式排烟气道系统fabricatedfluegasductSystemFabricatcdfluegasductsystem按功能布局可划分为厨房排油烟和卫生间排气两部分，是指由工厂化生产的排烟气道、防火止回阀、防回流装置、屋顶风帽及其连接结构等部件在现场装配组成，用以降低室内空气污染，将住宅厨房油烟气或卫生间浊气集中排放的管道系统，具有防止烟气倒灌、窜烟窜味功能，起隔烟阻火的作用。2.0.2排烟气道ventilatingduct在工厂采用成套机械设备生产的用于排除厨房油烟气或卫生间浊气的混凝土管道制品。2.0.3排油烟气防火止回阀（简称防火止回阀）firecheckvalve安装在厨房排油烟机或卫生间排风机后端用于防止烟气回流和阻火的阀门。该阀门在规定时间内能满足耐火性能要求，风机工作时呈开启状态，风机不工作时处于自然关闭状态。2.0.4屋顶风帽roofhood安装在屋顶辅助排除废气，并能够防止风、雨雪等倒灌进入排烟气道内的装置。2.0.5接管套Totakeovertheset连接上下两节排烟气道的管芯，防止烟气通过排烟气道接缝错位及泄漏。2.0.6进气口Airinlet排烟气道的进气部位。2.0.7支管branch连接排烟气道与油烟机或排风机之间的管道。2.0.8公称工作温度Nominaloperatingtemperature按使用环境条件，将感温元件规定在一个确定值下能工作的温度，即防火阀门起防火功能作用的起始温度。3基本规定3.0.1住宅排烟气道系统应采用系统集成的方法统筹设计、生产运输、施工安装，实现全过程的协同。3.0.2住宅排烟气道系统主要部件（产品）应在工厂内采用机械化生产，产品应有标志和出厂合格证，生产厂家应建立完善的生产质量管理体系，保障产品质量。3.0.3住宅排烟气道系统应综合协调建筑、结构、设备和内装等专业进行一体化集成设计，制定相互协同的施工组织方案或施工措施，并采用装配式施工，保证工程质量，提高实施效率。3.0.4住宅排烟气道系统宜采用建筑新型模型（BIM）技术，实现全过程的信息化管理；宜采用智能化技术，提升建筑使用的安全、便利、舒适、环保等性能。3.0.5住宅排烟气道系统应采用绿色建材和性能优良的部件，排烟气道管体、防火止回阀、屋顶风帽等构配件的物理力学性能和防火性能应符合国家现行相关标准的规定。3.0.6建筑厨卫排烟气道系统的通风性能应符合下列规定：1建筑厨房排烟气道每个系统排风量不应小于300m3h,不大于500m3h,且应防火、不倒灌。2建筑卫生间排烟气道每个系统排风量不应小于80m3h,不大于Ioom3h,且应防火、不倒灌。4材料与部品4.1 排烟气道4.1.1 制作排烟气道的主要原材料应符合下列规定：1排烟气道所用水泥的强度等级不得低于42.5级，其性能应符合现行国家标准通用硅酸盐水泥GB175的规定；2增强材料应采用热镀锌钢丝网或经防腐处理的钢板网，热镀锌钢丝网的网孔尺寸宜为12.7x12.7mm至19.05xl9.05mm,丝径宜不小于1.50mm,其性能应符合现行国家标准镀锌电焊网GB/T33281的规定，钢板网的网格尺寸宜为20x3Omm至40x60mm,丝梗厚度宜不小于1.2mm,其性能应符合现行国家标准钢板网GB/T33275的规定；3骨料粒径应不大于排烟气道壁厚的1/3,其性能应符合现行行业标准普通混凝土用砂、石质量及检验方法标准JGJ52和轻骨料混凝土应用技术标准JGJZT12的规定；4外加剂应符合现行国家标准混凝土外加剂GB8076的规定；5拌合用水应符合现行行业标准混凝土用水标准JGJ63的规定。条文说明:本条明确了制作排烟气道的主要原材料的技术要求,有利于保证排烟气道产品质量。1由于厨房和卫生间产生的油烟气温度和湿度较高、腐蚀性较强,这就要求排气管道应有良好的耐久性能和防腐蚀性能,长期的工程应用证明采用通用硅酸盐水泥制作的排烟气道能满足使用要求,其它材料均不适宜用于制作排烟气道。2排烟气道应采用钢丝网或钢板网作为增强材料,不得采用玻璃纤维作为增强材料。35明确了粗骨料、砂、混凝土外加剂、拌合用水的技术要求。4.1.2 排烟气道的外形和内口宜为矩形，端面接口宜为承插式,按其接口形状分为A型（子母接口）和B型（U形接口），外形、端面接口构造示意见图4.1.2-1和图4.1.2-2。A型子母形管道产品图A型子母形管道连接平面图图412-1 A型排烟气道构造示意©B型IJ形管道产品图B型U形管道连接平面图ImlIMllIHI-T图4122B型排烟气道构造示意注：1、同一型号的烟道可在限定的层数以内使用。2、其他规格尺寸由供需双方协商确定，最小流通截面积按其内口最小尺寸计算。3、当选用其他其它系列的排烟气道时，其端面接口应为承插式，并遵守本标准的相关规定。条文说明:对排烟气道外形及规格尺寸作出了规定。与传统的平接口排烟气道相比,承插式接口安装工效高,能更好地解决排烟气道漏烟气的顽疾,亦便于检查和险收,有利于保证工程质量。4.1.3 排烟气道的外观质量应符合下列规定：1排烟气道的外观质量应符合表4.1.3的规定；表4.1.3排烟气道外观质量项目技术要求试验方法内、外表面应平整，无裸露钢网、蜂窝、空鼓、空洞JG/T194裂纹不允许有裂纹内壁交界处应为圆角或倒角端面应平整，无飞边2有下列情况的排烟气道允许修补:a.每侧壁面的麻面、蜂窝不应超过两处，每处面积不应超过100cm2;b.端面碰损，排烟气道外壁损坏纵深度不应超过50mm,宽度不应超过100mm。4.1.4 排烟气道的尺寸允许偏差应符合表4.1.4的规定。表4.1.4排烟气道尺寸允许偏差项目单位允许偏差试验方法长度（三）mm-9,0JGfT194壁厚（以设计壁厚为基准）mm0,+3外廓横截面长度和宽度mm-3,+2端面对角线差值mm7外壁面垂直度（以端面为基准）/H/400外壁面平整度mm74.1.5排烟气道的物理力学性能及耐火性能应符合表4.1.5的规定。表4.1.5排烟气道物理力学性能及耐火性能项目单位技术要求试验方法垂直承载力kN>90JG/T194耐软物撞击/5次，不开裂耐火性能h>1.0条文说明:4.1.3-4.1.5本条主要按照现行行业标准住宅厨房、卫生间排烟气道JGZT194和住宅排气管道系统工程技术标准JGJn：455的规定,对排烟戈道的外观质量、尺寸偏差、物理性能及耐火极限作出了规定。4.2 防火止回阀421防火止回阀的所有零部件均应采用具有耐火、耐腐蚀、抗老化性能的材料制作，其中，防火止回阀的外壳应采用不锈钢板或经防锈处理的Q235冷轧钢板制作，其他零部件的制作材料应符合现行行业标准排油烟气防火止回阀XF/T798的规定。条文说明:本条按照现行行业标准排油烟气防火止回阀K6798的规定提出了防火止回阀及组成部件的材质要求。通常情况下,止回阀弹簧采用弹簧钢,阀体、叶片、法兰采用Q135冷轧钢板或不锈钢板,轴套采用H62青铜,轴采用10冷拔钢。宜每两年更换一次防火止回阀。当采用智能防火止回阀时,其性能应符合现行行业标准排油烟气防火止回阀XYfr798的规定,其中导线和中控外壳应进行防火处理。4.2.1 防火止回阀的规格尺寸和外观质量应符合下列规定：1厨房用防火止回阀外接口尺寸不宜小于160mm,卫生间用防火止回阀外接口尺寸不宜小于100mm；2防火止回阀的各零部件表面应平整，不允许有裂缝、压坑及明显的凹凸、锤痕、毛刺、空洞等缺陷。3除不锈钢外，金属防火止回阀的零部件表面均应进行防腐、防锈处理，经处理后的表面应光滑、平整、镀层、涂层应牢固，不允许有起泡、剥落、开裂以及漏漆、流痕、皱纹等缺陷。条文说明:本条按照现行行业标准排油烟气防火止回阀XVrr798和住宅排气管道系统工程技术标准JGJ/T455的规定,对防火止回阀的规格尺寸和外观质量作出了规定。4.2.2 防火止回阀的感温元件动作温度应符合下列规定：1厨房：140C±2°C的恒温油浴中，5分钟内部不应动作，156°C±2°C的恒温油浴中，1分钟内应动作。2卫生间：65°C±05°C的恒温水浴中，5分钟内部应不动作，73°C±05°C的恒温水浴中，1分钟内应动作。条文说明:本条按照现行行业标准排油烟气防火止回阀K/T798的规定，对感温元件动作温度作出了规定。424防火止回阀的止回阀片启闭动作应灵活、可靠。厨房用止回阀片开启压力不应大于80Pa,卫生间止回阀片开启压力不应大于25Pa,阀片开启后的有效通流截面积不应小于进风口截面积。条文说明:防火止回阀的止回阀片的主要功能是防止排烟气道内烟气倒灌入户,其性能应满足本条的规定，当防火止回阀的防火部件与止回阀片一体化设计时,止回阀片应同时满足本标准4.23的技术规定。4.2.5 防火止回阀的密闭性应符合现行行业标准建筑通风效果测试与评价标准JGJ/T309的规定，应无倒灌，当阀片在150pa±15Pa负压差时，其单位面积上的漏风量不应大于5000?/（0?小）。条文说明:本条按照现行行业标准建筑通风效果测试与评价标准JGJ/T309和排油烟气防火止回阀XF"798的规定,对防火止回阀的密闭性能,作出技术要求,产品应通过系统性能测试。4.2.6 防火止回阀的感温元件动作时宜有显示警示标识或输出报警信号，当烟气温度过高时，防火止回阀门应能立即报警并主动闭合；且宜设置阀片动作失灵时的应急操作装置。条文说明:防火止回阀的感温元件动作时,宜设置显示警示标识或输出电信号,可提醒用户排烟气道内存在火灾蔓延或其它意外情况（如防火阀误动作、失灵）,以便用户采取预防和处理措施,保证安全性。4.2.7 防火止回阀的耐火极限不应小于Ih,其它性能应符合现行行业标准排油烟气防火止回阀XF/T798的规定。428防火止回阀性能的试验方法应按现行行业标准排油烟气防火止回阀XFT798的规定执行。条文说明:本条按照现行行业标准排油烟气防火止回阀XFT798的规定,对防火止回阀的耐火极限等性能及其试脸方法作出了规定。4.3 风帽及屋顶风机4.3.1 风帽应采用不锈钢或铝合金制作，对于爬气式风帽应采用不锈钢制作；组合式风帽各组件应连接可靠，并应采取防松脱措施。不锈钢和铝合金的材质应分别符合国家现行标准不锈钢热轧钢板GBT4237不锈钢冷轧钢板GB/T3280和铝及铝合金轧制板材GB/T3880的规定。条文说明:风帽是利用自然界空气对流原理,将任一方向的空气流动加速并转变为由下而上垂直的空气流动,以提高室内通风换气的效果,是住宅厨房卫生间排烟气道系统的一个组成部分,麦安表在屋顶排烟气道上排油烟气的导向装置。由于风帽长期处于室外环境,需具备良好的防腐蚀性能,应选用经防腐处理的金属材料或不锈钢。组合式风帽由多个部件通过螺栓连接等方式装配而成,应保证各组件连接可靠。条文说明:明确了风帽底座主要技术要求。433风帽的规格尺寸应符合表4.3.3的规定，其他规格尺寸由供需双方协商确定；（建议和井道集成在一起）风帽底座应采用强度等级不低于C20的钢筋混凝土预制部品，内置直径6.5mm10mm、间距Ioomm的双向钢筋。表4.3.3风帽规格尺寸风帽规格(mm)底座外廓尺寸(mm)底板厚(mm)板内开洞长度(mm)300400×40050300400500×50050400500600×600505004.3.5 风帽应结构牢固，各部件表面应光滑平整，不允许有裂纹、压坑及明显的凹凸、毛刺、空洞等缺陷；风帽标牌应牢固，标识应清晰。4.3.6 风帽进气口截面应不小于排烟气道出口截面，且风帽出气口有效通风面积不应小于排烟气道出口有效流通截面积的1.5倍。4.3.7 风帽应排气顺畅，在保证四周无遮挡和排烟气道内气体正常排出的情况下，应能防止风、雨、雪等倒灌进入排烟气道内。条文说明:风帽具有引导排烟气道系统废气排放,减小排气阻力,且防止风、雨、雪进入排烟气道和烟气倒灌的作用,本条根据现行行业标准住宅厨房、卫生间排烟气道JGZT194的要求确定了风帽出口有效流通截面积值,以保证出风的有效面积,提高排气效率。4.3.8 风帽的性能应符合相关标准规定及设计要求。4.3.9 屋顶风机应符合现行行业标准一般用途轴流通风机技术条件JB/T10562和一般用途离心通风机技术条件JB/T10563的相关规定，并应满足下列规定：1宜采用离心风机或轴流风机，参数及性能曲线应满足混合排烟气道系统设计要求。2应选用符合现行国家标准通风机能效限定值及能效等级GB19761中能效等级要求的风机。4.4 辅助材料4.4.1 承托件应使用角钢或钢筋等金属材料，并应进行防腐蚀处理。4.4.2 施工现场用坐浆、填缝和密封砂浆宜采用聚合物水泥砂浆,填充用混凝土宜采用强度等级为C20细石混凝土。4.4.3 穿墙套管等其它辅助材料应符合相应标准的规定。5设计5.1 一般规定5.1.1 设计应保证烟气顺畅排出，并应具有防火、防串烟、防泄漏和防倒灌的功能。条文说明:排烟气道系统设计应符合现行国家及行业标准住宅设计规范GB50096、住宅建筑规应GB50368、建筑防火通用规范GB55037、建筑设计防火规范GB50016、民用建筑供暖通风与空气调节设计规范GB50736、建筑通风效果测试与评价标准JGJ/T309、建筑通风风量调节阀JGfT436、排油烟气防火止回阀XF6798及吸油烟机及其他烹饪烟气吸排装置GBrr17713的有关说楚。5.1.2 设计应包括以下内容：1系统设计；2系统组件选型；3构造设计。条文说明:系统功能涉及的相关专业从系统布置到系统组件选型及细部构造需同步开展,确保系统各项性能目标得以合理实现。设计应首先进行系统通风能力核算,保证系统通风性能满足建筑功能要求,确定排烟气道通风截面:结合建筑空间布局与室内外环境要求确定通风系统布塞方案及相关结构方案设计。其次,应遵循系统配套原则,合理选择排烟气道系统组件,满足系统的安全性能、耐久性能和环保性能要求。系统组件性能应根据系统性能核算后确定。构造设计主要对系统和组件的结构安全性能、防水、防雷、防火性能及密闭性能提出设计要求,包括排烟气道垂直承载能力、承托件的承载能力、风帽基座及其与风帽的连接强度、防水和防火性能等相关构造细部措施。5.1.3 系统布置应根据建筑功能、层数、高度、当地气候条件、建筑防火要求等因素，结合排烟气功能房间在建筑中的布局、厨房炊事操作和卫生间的卫生器具布置情况综合确定。5.1.4 建筑中各系统的规格宜统一。排烟气道截面尺寸、防火止回阀接口、风帽接口的设计宜标准化、模数化。5.2 系统设计5.2.1 系统设计应进行整体通风排气能力核算。排烟气道各截面最小面积应按照式（1）计算，宜使排烟气道断面长和宽相等。式中：aj第n层排烟气道的断面长，m;b第n层排烟气道的断面宽，m;1.一单户厨房或卫生间排风风量，m;V一排烟气道内气体流速，m/h;n一最大楼层层数。条文说明:住宅厨房卫生间排烟气道微面尺寸与排气量、流速、排气装置压头大小等诸多因素有关。住宅卫生间主干管推荐流速为3545ms,最大流速近6ms0根据国家及行业相关规范标准厨房主干管推荐流速为&10ms,最大流速W12ms0设计可根据第本条公式(1)计算排烟气道通风面积,根据计算结果选用排烟气道产品或直接选用本标准定型产品。5.2.2 系统布置应符合以下规定：1系统应垂直竖向布置，不宜中途转弯。当必须转弯时，转弯不得超过两次，两弯道间的水平段长度不应大于2m,并应将水平段及其以上的排烟气道截面尺寸相应增大；2系统应伸出屋面，并应在出屋面处设置风帽基座及风帽；3热水器的排气管及非住宅功能的排烟气道不得接入系统中；4任何非系统管线或构件不应穿越排烟气道或阻挡排烟气道系统的进气口及排气口。条文说明:本条规定了系统的基本布置要求。如系统布局遇到必须转弯的特殊情况,选型时应将弯道后的排烟气道截面相应增大至下一更大规格型号,以将总体排气阻力控制在一定范围内。5.2.3 排烟气道布置应符合以下规定：1排烟气道宜分别设于厨房、卫生间内的墙角位置并宜远离卧室、起居室布置，避免气流噪声通过结构传播降低居住空间室内声环境质量；2同一层内厨房排烟气道应单独设置，不应将同一层内两个厨房的排烟气管接入同一个排烟气道内；3厨房和卫生间不应共用同一排烟气道系统；套内毗邻卫生间可共用同一排烟气道系统；4当套内厨房和卫生间毗邻时，可将厨房排烟气道设于卫生间内；5当既有建筑改造时，外墙安全性能满足相关标准规定的，排烟气道可布置在建筑外墙室外侧。条文说明:依据现行国家标准住宅设计规范GB50096,对厨房和卫生间排烟气道空间布置作出了规定。如图524(a)所示,排烟气道宜设于房房或卫生间内靠近墙角位置。厨房和卫生间不得共用同一排烟气道系统,其原因主要在于:一般厨房产生的烟气量要远远大于卫生间产生的废气量,若厨房和卫生间共用同一排气管道系统,厨房侧进气口风压要远高于卫生间侧进气口风压,可能会产生气流倒灌现象。在实际设计中,为方便住宅空间规划,不同排烟气道可以酌情汇集相邻布置,该情况不属于共用排烟气道。如图524(b)所示,当厨房和卫生间相邻时,可将厨房排烟气道和卫生间排烟气道均设于卫生间内,但需注意不得将卫生间排烟气道设于厨房内。(a)(b)图524排烟气道布置示意图1.1.1 一排烟气道；2建筑墙体厨房的排烟气道需与灶具位置相邻可以减少排烟气道与吸油烟机连接软管的长度,从而减，卜油烟排出阻力。既有建筑改造时,因大部分老旧住宅室内面积偏小,无法在室内安设排姻气道,因此建议在满足主体结构安全条件下,采用建筑外墙外加设的方式进行改造,但排烟气道外需增加结构及相关保护措施。5.2.4 排烟气道进气口的形状、尺寸和定位应根据系统性能、房间内器具类型及其布置情况确定，并应符合以下规定：1进气口中心标高应与排风管、吊顶、外窗上口标高等相协调,排风管的方曲角度不应小于90。，不得出现“凹”形弯曲;2厨房进气口阀门直径不小于160mm,卫生间进气口阀门直径不小于90mm,应与止回阀进口外接口尺寸适应；3厨房进气口应与吸油烟机位置相邻并朝向吸油烟机方向，间距不宜大于2m；进气口中心线距离顶板的距离不宜大于35Omm,距地面的距离不宜小于2350mm；4卫生间进气口中心线距离顶板的距离不宜大于20Omm,距地面的距离不宜小于2200mm；相邻卫生间共用排烟气道时，进气口中心线水平位置错开不应小于100mm；5进气口中心与隔墙水平间距不宜小于150mm。条文说明:依据现行国家标准住宅设计规范GB500Q6、建筑厨房及相关设备基本参数GB"H228等相关标准,对厨房卫生间设施的尺寸和空间布置、进气口尺寸、方向及吸油烟机接口与进气口的距离作出T规定。排烟气道进气口的设计关系到厨房及卫生间内吸油烟机、排气扇、相关部品、管线吊顶等众多相关设备的模数协调问题,需引起足够的重视。进气口形状常为圆形或矩形,不同防火阀的安装尺寸也各不相同,因此,接口的形状及尺寸大小宜根据配套选用的防火止回阀的安装要求在制作排烟气道时预留,现场切割容易将切割废料掉入排烟气道内,造成后期隐患,因此,不宜采用现场切割方式。厨房的排烟气道进气口朝向灶具方向,可以减少排烟气道与吸油烟机连接软管的长度和软管的转角,从而减小油烟排出阻力,保证排气管的正确接入和排气顺畅。工程上常发现有厨房卫生间给排水管靠近公用排烟气道朝向吸油烟机一侧设置,阻挡排烟气道开口,导致吸油烟机排烟管无法安装的情况。设计时需进行协调,避免上述情况的发生。5.2.5 每层进气口应设置防火止回阀。其布置应符合以下规定：1防火止回阀外50Omm内不应有管道等遮挡物。防火止回阀四周预留空间应能满足防火止回阀的安装、调试及检修要求，在防火止回阀阀门操作一侧的操作空间不宜小于350mm；2设置在吊顶上方时，防火止回阀中心与吊顶间距不宜小于150mm,并应在防火止回阀下方吊顶处设置检修孔，开孔尺寸不宜小于450mm×450mm；3厨房排烟气道与吸油烟机之间的防火止回阀设计安装温感度为150eC,卫生间排烟气道与排风扇之间的防火止回阀设计安装温感度为70Co条文说明:防火止回阀需预留安装、调试及检修空间,有手动关闭、手动复位、故障状态警示标志或信号功能的防火止回阀尚需在阀门操作一侧留有便于手动操作、更换的操作空间。吸油烟机接口的操作侧也需留有最小净距35Omm的检修空间。防火止回阀设重在吊顶内时,为方便检修,需在防火止回阀下方吊顶处设检修孔,检修孔尺寸不宜小于45OmmX45Omfn：当条件受限制时,吊顶检修孔开口可减小为30OmfnX300mm。防火止回阀的设计安装温度参照现行国家标准建筑设计防火规范GB50016执行。526风帽基座伸出屋面高度应根据屋面形式、周围遮挡物情况确定，并应符合以下规定：1上人平屋面伸出屋面高度不应小于2.0m,不上人平屋面伸出屋面高度不应小于0.6m,且不得低于邻近女儿墙高度;2坡屋面伸出屋面高度应符合以下规定：1）排烟气道中心线距屋脊小于1.5m时,应高出屋脊0.6m；2）排烟气道中心线距屋脊L5m-3m时,应高出屋脊,且伸出屋面高度不得小于0.6m；3）排烟气道中心线距屋脊大于3m时,其顶部与屋脊的连线同水平线之间的夹角不应大于10°,且伸出屋面高度不得小于06m°3当风帽周围4m内有门窗等进气口时，风帽基座应而出进气口上皮0.6m。条文说明:排烟气道伸出屋面高度由多种因素决定,通常屋面上并非总是处于负压,如果伸出高度过低,容易产生排出气体因受风压而向室内倒灌,如在上人屋面或邻近门窗位置、新风系统进气口附近设置排烟气道的出口,因管道高度不足而造成倒灌现象比较普遍,为此,必须规定一个最低高Jto本条参考了对排水通气管的有关规定,对出口高度提出要求。5.2.7风帽进口截面不应小于排烟气道出口截面，且风帽出口有效排气面积不应小于排烟气道出口有效流通截面积的L5倍。条文说明:风帽是一种用于防止雨、雪、风等进入排烟气道,并具有引导系统烟气排放的装置。风帽引导各种方向的自然风形成对排气的助力效应,减小排气阻力,防止烟气倒灌。本条规定的风帽出口有效排气面积是根据住宅厨房和卫生间排烟（）道制品JG/T194的要求确楚的数值,以保证出风的有效面积,并且减少阻力Q5.3 系统组件选型5.3.1 系统组件选型应根据系统设计，选用系统检测合格的配套产品。条文说明:为充分发挥建筑产业现代化在提高质量、提高效率、减少人工、藏少浪费的综合优势,促进工厂化生产、装配化施工、信息化管理等方面的技术应用,本标准提供了整体设计成型并经系统通风动力性能检验合格的成套定型排烟气道系统。因此,系统中的排烟气道、防火止回阀、屋顶风帽、排烟气设备及附件等系统组件应根据系统设计要求和符合国家相关检测要求的排烟气系统检测报告,选用系统内的配套产品。未经通风动力和防火性能检验合格的系统不得采用,否则难以保证系统性能的完整性、有效性。5.3.2 排烟气设备的排烟气量及风压值应与设计的排烟气道系统相匹配，并应按表532确定。表5.3.2排烟气设备的排气量及风压值设备排气量风压值厨房吸油烟机420m3h-780m3h180Pa-250Pa卫生间排气扇110m3h-140m3h60Pa-100Pa条文说明:排烟气设备的排量与风压对系统整体排烟气效果有较大的影响,吸油烟机的排量与风压并不是越大越好,而是需与系统相四配,否则会产生局部排烟不畅等问题,对系统整体排气效果形成较大影响。因此,本标准对厨房吸油烟机和卫生间排气扇的通风性能做出了规定。目前市场上吸油烟机的排风量越来越大,部分产品的排风量已超过20m3min,如应用于系统中将造成了排烟气道系统的混乱,影响其他住户的排气效果。因此,本标准对厨房吸油烟机的排气量上限提出了限制性要求,保证排烟气道系统的动力平衡,从而保证系统整体排气效果。根据现行国家标准吸油烟机及其他烹饪烟气吸排装置GBa17713-2022规定，吸油烟机排风量的最低限值为7m3nin,因此,本标准将厨房吸油烟机排气量下限值定为420m1ho设计应明确排烟气设备的参数要求。实际工程中精装修厨房卫生间由F烟气设备一般为建设方按设计要求的参数配套采购。当排烟气设备为住户自行采购时,应在住宅交付时向住户提供排烟气设备的采购参数说明,使每户排烟气设备的排风量维持在规定的范围内,从而实现排烟气道系统的动力平衡,保证系统的整体排气效果。5.3.3 排烟气道、止回阀及风帽宜按表5.3.3配套选用。表5.3.31A型排烟气道系统配套组件选用表型号排烟气道规格尺寸及适用楼层止回阀及风帽规格尺寸长amm宽bmm高hmm壁厚51mm最小流通载面积sm1接口壁厚2/mm适用楼层数/层厨/卫止回阀进风口直径dl/mm风帽底座内空直径d2mm厨房卫生间A-I3302803000300.0510-16612160/100300A-24303303000300.0910161226160/100300A-35303803000300.1510-161840180/100400A-45804803000300.21101626180/100500A-56305303000300.26101633180l500表533-2B型排烟气道系统配套组件选用表型号排烟气道规格尺寸及适用楼层止回阀及风帽规格尺寸长a宽b高h壁厚61最小流通接口壁厚适用楼层数/层厨/卫止回阀风风帽底座内空mmmmmmmm截面积Sm'2/mm厨房卫生间口直径dl/mm宜径d2mmB-I3102603000200.051-2612160/100300B-24103103000200.09121226160/100300B-35103603000200.15121840180/100400B-45604603000200.211-226180/100500B-56105103000200.261233180/1005005.4 构造设计5.4.
