XX发电项目开关柜招标技术条件.docx

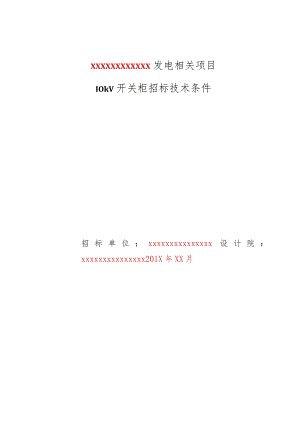

XXXXXXXXXXXX发电相关项目IOkV开关柜招标技术条件招标单位：xxxxxxxxxxxxxxx设计院：xxxxxxxxxxxxxxx201X年XX月版本号修改合适的内容日期备注VerO23.8节避雷器增加“需配置放电计数器”的要求更新备品备件清单2015年2月11日备注：招标文件中带“派”的合适的内容为投标人必须响应的合适的内容。目录1总则31. 1一般规定31.2 投标人应提供的资格文件31.3 工作合适的内容及招标设备范围41.4 对设计图纸、说明书和试验报告的要求131.5 标准和规范161.6 投标人必须提交的技术参数和信息171.7 备品备件171.8 专用工具与仪器仪表171.9 安装、调试、性能试验、试运行和验收171.1 10质保182工程概况191.2 1相关项目名称：191.3 相关项目单位：191.4 工程规模：191.5 工程地址：191.6 交通、运输：191.7 6设备运行环境条件及布置：191.8 电气主接线：201.9 电力系统情况：203结构要求201.1 1开关柜技术参数201.2 通用要求271.3 断路器311.4 隔离开关（若有）321.5 接地开关331.6 电流互感器331.7 电压互感器331.8 避雷器331.9 10母线334试验331.10 1型式试验334.2 出厂试验344.3 现场交接试验355技术服务、工厂检验和监造351.11 1技术服务355.2工厂检验和监造366一次、二次及土建接口要求36编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第2页共42页1.12 1电气一次接口366.2 电气二次接口376.3 土建接口387外观要求38附表：需要投标方填写的表格401总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。1.1.2投标人须仔细阅读包括本技术规范在内的招标文件阐述的全部条约条款。投标人提供的交流金属封闭开关设备（以下简称开关柜）应符合招标文件所规定的要求。1.1.3本招标文件技术规范提出了对开关柜的技术参数、性能、结构、试验等方面的技术要求。1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本和本招标文件技术要求的全新产品。如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在技术差异表中列出。1.1.6本招标文件技术规范将作为订货合同合约的附件，与合同合约具有同等的法律效力。本招标文件技术规范未尽事宜，由合同合约签约双方在合同合约谈判时协商确定。1. 1.7本技术规范中涉及有关商务方面的合适的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。1.2 投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件。.1投标方需提供其公司规模、员工人数、产品研发人员数量、产能情况的详细资料，例如IOKV开关柜年生产能力；1.2.2投标方需提供其实际工程经验，例如，最近5年投标产品在国内IOMWP以上光伏电站的实际应用业绩，业绩表中应包含电站名称、电站规模、电站海拔高度、供货型号及数量、投运日期、已投运时间、供货合同合约、业主单位、业主联系方式等关键信息；1.2.3投标方需说明其制造能力；1.2.4投标方需说明其设备国产化程度；1.2. 5投标方需说明其国内试验能力；1.2.6投标方需说明其质量控制流程（详细说明）。1.2.7投标人或制造商应提供权威机关颁发的IS09000系列的认证书或等同的质量保证体系认证证书。1.2.8投标人或制造商应提供履行合同合约所需的技术和主要设备等生产能力的文件资料。1.2.9投标人或制造商应提供履行合同合约设备维护保养、修理及其他服务义务的文件。1.2.10投标人或制造商应提供投标设备产品全部有效的型式试验报告。1.2.11投标人或制造商应提供一份详细的投标产品中重要外购或配套部件供应商清单及检验报告。1. 2.12投标人或制造商应提供投标产品中进口关键元件供应商的供货承诺函。1.2 .13投标人或制造商应提供投标产品中组部件的供应商及原产地（按表5填写）。1.3 工作合适的内容及招标设备范围1.3.1 投标方的工作合适的内容包括：开关柜整体的设计生产、供货范围内所有设备元件的选择、设计、制造、提供图纸资料、试验（包括型式试验、出厂试验、交接试验）、供货、包装、发运、现场交货、现场指导安装、设备调试、培训、参加试验运行、配合交接验收和售后服务等。1.3.2 供货设备范围表1货物需求及供货范围一览表序号相关项目单位要求开关柜型式主要参数单位数量1馈线开关柜（电缆进线）KYN28-12铠装移开式交流封闭开关柜，带防误操作装置.开关柜外形尺寸：宽X深X高=800*1500*2200附智能开关状态操控仪及驱潮加热器：AC220V,IOkV固封式真空断路器：1250A1台额定电压：IOkV,最高工作电压：12kV,（IOMw"30MW设置1面备用开关柜，50MW设置2面备用开关柜，100MW设置3面备用开关柜）编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第5页共42页序号相关项目单位要求开关柜型式主要参数单位数量Ie=1250A,Id=80kA,Ir=31.5kA,4s附CT型交直流两用弹簧操作机构，电动机额定电压DC220V,分合闸线圈额定控制电压：DC220V电流互感器保护组XX/XA测量、计量XXX/XALZZBJ9-10型：5P30/5P30/5P30/0.5/0.2S,3只二次容量：20/20/20/20/15/15VA接地开关1只零序互感器：1只配带电显示器IokV避雷器：YH5W-17/51智能操控装置：1台（带过电压动作计数）附大爬距支柱绝缘子及封板，泄漏距离：25mmkVKYN28-12铠装移开式交流封闭开关柜，带防误操作装置.开关柜外形尺寸：宽X深X高=800*1500*2200附智能开关状态操控仪及驱潮加热器：AC220V,2出线开关柜IOkV固封式真空断路器：1250A1台额定电压：IOkV,最高工作电压：12kV,Ie=1250A,Id=80kA,Ir=31.5kA,4s附CT型交直流两用弹簧操作机构，电动机额定电压DC220V,分合闸线圈额定控制电压：DC220V电流互感器保护组XX/XA测量、计量XXX/XALZZBJ9-10型：5P30/5P30/5P30/0.5/0.2S,3只二次容量：20/20/20/20/15/15VA零序互感器：1只配带电显示器台1序号相关项目单位要求开关柜型式主要参数单位数量IokV避雷器：YH5W-17/51智能操控装置：1台（带过电压动作计数）附大爬距支柱绝缘子及封板，泄漏距离：25mmkV3母线设备柜KYN28-12铠装移开式交流封闭开关柜，带防误操作装置.开关柜外形尺寸：宽X深X高=800*1500*2200附智能开关状态操控仪及驱潮加热器：AC220V,高压熔断器：XRNP-10/0.5A,1组三相电压互感器：JDZX9-10一次消谐器LXQ-IO二次消谐装置1台砧用rrIO/0.1/0.1,0.11v额定电压：K忑FrN台1准确级：0.2/0.5/3P额定输出容量：45/75/150VA3台零序互感器：1只IOkV避雷器：YH5W-17/51智能显控装置：1台（带过电压动作计数）附大爬距支柱绝缘子及封板泄漏距离：25三kVKYN28-12铠装移开式交流封闭开关柜，带防误操作装置.开关柜外形尺寸：宽X深X高4无功补偿开关柜=800*1500*2200附智能开关状态操控仪及驱潮加热器：台1AC220V,IOkV固封式真空断路器：额定电压：IOkV,最高工作电压：12kV,Ie=1250,Td=80kA,Ir=31.5k,4s,序号相关项目单位要求开关柜型式主要参数单位数量能切断40OA的电容电流；附CT型交直流两用弹簧操作机构，电动机额定电压DC220V,分合闸线圈额定控制电压：DC220V电流互感器：保护组.XXXXA测量、计量XXX/XA1.ZZBJ9-10型：5P30/5P30/5P30/0.5/0.2S,3只二次容量：20/20/20/15/15VA接地开关1只零序互感器：1只配带电显示器IOkV避雷器：YH5W-17/51智能操控装置：1台（带过电压动作计数）附大爬距支柱绝缘子及封板，泄漏距离：25mmkV5站用变开关柜KYN28-12铠装移开式交流封闭开关柜，带防误操作装置.开关柜外形尺寸：宽X深X高=800*1500*2200附智能开关状态操控仪及驱潮加热器：AC220V,IOkV固封式真空断路器：1250A1台额定电压：IOkV,最高工作电压：12kV,Ie=1250A,Id=80kA,Ir=31.5kA,4s附CT型交直流两用弹簧操作机构，电动机额定电压DC220V,分合闸线圈额定控制电压：DC220V电流互感器：保护组XXX/XA测量、计量XX/XALZZBJ9-10型：5P30/5P30/5P30/0.5/0.2S,3只二次容量：20/20/20/15/15VA接地开关1只零序互感器：1只台1编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第8页共42页序号相关项目单位要求开关柜型式主要参数单位数量配带电显示器IOkV避雷器：YH5W-17/51智能操控装置：1台（带过电压动作计数）附大爬距支柱绝缘子及封板泄漏距离：25mmkV6出线隔离柜KYN28-12铠装移开式交流封闭开关柜，带防误操作装置.开关柜外形尺寸：宽X深X高=800*1500*2200附智能开关状态操控仪及驱潮加热器：AC220V,隔离手车：Ie=1250A,Id=80kA,Ir=31.5kA,4s高压熔断器：XRNP-10/0.5A,1组三相电压互感器：JDZX9-10额定电压：10/5/0.1/3/0.1/3台1（电缆进线）kV准确级：0.5/3P额定输出容量：100/150VA1组一次消谐器LXQ-IO二次消谐装置1台IOkV避雷器：YH5W-17/51智能显控装置：1台（带过电压动作计数）零序互感器：1只配带电显示器附大爬距支柱绝缘子及封板泄漏距离：25mmkV7KYN28-12接地变开关柜铠装移开式交流封闭开关柜，带防误操作装置.台1开关柜外形尺寸：宽X深X高=800*1500*2200编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第9页共42页序号相关项目单位要求开关柜型式主要参数单位数量附智能开关状态操控仪及驱潮加热器：AC220V,IOkV固封式真空断路器：1250A1台额定电压：IOkV,最高工作电压：12kV,Ie=1250A,Id=80kA,Ir=31.5kA,4s附CT型交直流两用弹簧操作机构，电动机额定电压DC220V,分合闸线圈额定控制电压:DC220V电流互感器：保护组.XXXXA测量、计量XX/XALZZBJ9-10型：5P30/5P30/5P30/0.5/0.2S,3只二次容量：20/20/20/15/15VA接地开关1只零序互感器：1只配带电显示器IokV避雷器：YH5W-17/51智能操控装置：1台（带过电压动作计数）附大爬距支柱绝缘子及封板泄漏距离：25mmkV8其他说明：断路器应采用ABB、施耐德、西门子、东芝白云品牌产品。表2必备的备品备件、专用工具和仪器仪表供货表（按不同规模提供）编号名称用途IOMW30MW50MW100MW单位1合闸指示灯IOKV开关柜5152030个2分闸指示灯IOKV开关柜5152030个3储能指示灯IOKV开关柜5152030个4指示灯IOKV开关柜10152030个5智能操控装置IOKV开关柜1223个6储能空气开关IOKV开关柜24810个7控制空气开关IOKV开关柜24810个8装置电源空气开关IOKV开关柜24810个9照明加热空气开关IOKV开关柜24810个10电压回路3极空气开关IOKV开关柜24810个11带电显示器IoKV开关柜1246块12多功能电表IOKV开关柜1246块13分合闸转换开关IOKV开关柜24812块14远方就地切换开关IOKV开关柜24812块15主进线真空断路器IOKV开关柜1112台16断路器分闸线圈IOKV开关柜5102025个17断路器合闸线圈IOKV开关柜5102025个18断路器辅助开关IOKV开关柜5102025个19断路器储能电机IOKV开关柜5102025个20高压熔断器（PT柜）IOKV开关柜66612个21避雷器IOKV开关柜3366个22信号接线端子IOKV开关柜100100200200个23电流接线端子IoKV开关柜100100100100个24馈线柜保护装置IOKV开关柜Il22台1.3.3 供货界面在本相关项目中，1OkV系统采用XX母线接线。开关柜二次保护采用微机保护（微机保护设备由保护厂家提供，并配合开关柜厂家做出厂调试试验），开关柜厂家负责开孔与配线，开孔尺寸与二次设备制造厂协商。开关柜卖方负责提供二次设备用空开、断路器操作把手、电度表接线盒等附件。招标方的技术要求是针对海拔高度HOO米提出的，投标方提供的所有设备都必须是针对海拔高度IlOO米做出技术修正后的产品。针对设备的实际使用环境，投标方应在投标文件中详细说明对投标产品型式试验参数所做的技术修正及其依据（雷电冲击、工频耐压、温升、过载能力等）。1.3.4 中标人应不晚于签约后2周内，向买方提出一份详尽的生产进度相关计划表（见表1）,包括设备设计、材料采购、设备制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。表3生产进度相关计划表合同合约号：;相关项目名称：;设备名称：;型号规格：;工作日期至;制造商名称及地址：技术规范号：工作号：-离岸日期：一到岸日期：;到达交货地点日期：年月日）项目工程制图图纸寄出图纸认可时间材料及配套件采购材料及配套件进厂部件生产（包括采购）及试验断路器隔离开关接地开关电流互感器电压互感器避雷器母线其他部件工厂组装1.3.5 工作进度如有延误，投标方应及时向买方说明原因、后果及采取的补救措施等。1.3.6 供货时间本技术规范中的成套设备指IOkV开关柜及其相关附件。收到中标通知后，投标方应在201X年XX月XX日之前向招标方提供全部的成套设备,备品备件随设备一起到达相关项目现场。供货时间以投标方收到中标通知书开始计算，直到招标方在相关项目现场签收设备截止。如果投标方的实际供货时间超出规定的供货时间，应按照商务标书的要求向招标方支付违约金；设备迟到不超过5个自然日的，每迟到1天，合同合约付款时间推迟3个月；设备迟到超过5个自然日的，每迟到1天，合同合约付款时间推迟6个月；设备迟到超过10个自然日以上的，每迟到1天，合同合约付款时间推迟12个月；由此对招标人造成的工期延误、劳务费用、发电量和信誉等损失，由投标人负责赔偿，赔偿款直接从合同合约金额中扣除。在招标方发出设备调试通知（现场具备调试条件）后，投标方调试人员应立即进行设备调试，单套设备的总调试时间不应大于1个自然日。如果投标方的实际调试时间超出规定的调试时间，应按照对招标方造成的实际发电量损失进行赔偿。如果出现投标方已按合同合约要求完成设备制造，因招标方原因需要设备推迟交付的,投标方有义务为招标方保存设备并不得收取额外费用。1.4对设计图纸、说明书和试验报告的要求1.4 .1图纸及图纸的认可程序：1）所有需经买方确认的图纸和说明文件，均应由投标方在合同合约生效后的1周内提交给买方及设计院方进行审定认可。这些资料包括开关柜的外形图、剖面图、布置图、组装图、基础图、电气原理图、运输尺寸、运输质量、重心、总质量及二次线布置图等。买方及设计院方审定时有权提出修改意见。凡买方及设计院方认为需要修改且经投标方认可的，不得对买方增加费用。在未经买方及设计院方对图纸作最后认可前任何采购或加工的材料损失应由投标方单独承担。2）投标方在收到买方确认图纸（包括认可方修正意见）后，应于1周内向有关单位提供最终版的正式图纸和一套供复制用的底图及正式的光盘，正式图纸必须加盖工厂公章或签字。3）完工后的产品应与最后确认的图纸一致。买方及设计院方对图纸的认可并不减轻投标方关于其图纸的正确性的责任。设备在现场安装时，如投标方技术人员进一步修改图纸，投标方应对图纸重新收编成册，正式递交买方，并保证安装后的设备与图纸完全相符。4）图纸的格式：所有图纸均应有标题栏、相应编号、全部符号和部件标志，文字均用中文，并使用SI国际单位制。对于进口设备以中文为主，当买方对英文局部有疑问时，投标方应进行书面解释。投标方免费提供给买方全部最终版的图纸、资料及说明书。其中图纸应包括1.4.1第1款所涉及的图纸和投标方自带的电缆清册，并且应保证买方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。1.4.1 说明书的要求：1）开关柜的使用条件和技术参数。2）开关柜及主要元件的结构、安装、调试、运行、维护、检修和全部附件的完整说明和技术数据。3）开箱和起吊：运输单元的质量，起吊和开箱的注意事项及专用的起吊用具等。4）组装：运输单元应有清楚的标志和代号，注有运输单元号的组装示意图。5）安装准备：基础施工的要求，外部接线端子的尺寸，电缆进入地点位置，接地以及各种管道的连接方式、尺寸和布置等资料。6）最终的安装验收：现场交接试验相关项目及试验方法。7）维护：主要元件的维护说明以及维修工作的分类、程序和范围。8）运行检修：运行中应注意的事项及控制指标，主要元件的检修周期和检修合适的方案。9）开关柜各个元件和所有附件的技术数据。10）表示开关柜和操动机构的结构图及对基础的技术要求的说明。11）结构特征、设备及其元件的更详细的说明。12）操动机构特征的说明。13）备品备件、专用工具和专用仪器仪表的使用说明。14）说明书使用中文。1.4.2 试验报告投标方应提供下列试验报告：1）开关柜的型式试验报告和出厂试验报告。2）开关柜主要元件的型式试验报告和出厂试验报告。3）当产品的设计、工艺、生产条件或使用的材料及主要元件发生重大改变而影响到产品性能时，应做相应的型式试验并提供试验报告。1.4.3 图纸、说明书及试验报告等资料的交付时间、数量投标方应向买方提供的资料、图纸、试验报告见表2,但不限于表2的合适的内容。资料应提供CAD电子版，及签字盖章纸板资料。表4投标方向买方提供的资料和图纸序号内容份数交付时间收图单位一图纸2份，签订技术协议后5天提1土建、地基规定及图纸供设计院及广核太阳能公司工程管理管控中心E板块4份，随设备交付2安装、维护、运行说明及图纸3电气原理图4二次控制、测量、监控、信号回路、辅助设备回路主合适的方案图、元件安装图纸（二次小室）5布置图（平面、断面）6安装图，带外形尺寸、运输尺寸、质量二安装使用说明书每个设备2份，随设备交付1主要元件安装使用说明书2专用工具、仪表介绍3运输和安装所需要专用设备的说明4现场试验和其他试验说明三试验报告1全套型式试验报告2全套出厂试验报告3其他试验报告1零部件试验（包括绝缘件的局部放电试验报告）四其他资料每个设备2份，随设备交付1主要元件标准2所用材料标准3检查、调试规定4包装、装船、储存规定5现场高压试验规定和标准6维修指南7装箱清单8包装说明9设备中使用的润滑剂、油脂的清单及检验合格证明1()带电显示装置的规格、型号、厂家1.5 标准和规范1.5.1合同合约中所有设备、备品备件，包括投标方从第三方获得的所有附件和设备，除本规范中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）,国家标准（GB）和IEC标准及国际单位制（SI）,这是对设备的最低要求。投标人如果采用自己的标准或规范，必须向买方提供中文和英文（若有）复印件并经买方同意后方可采用，但不能低于DL、GB和IEC的有关规定。1.5.2执行的标准。表3投标方提供的设备和附件需要满足的主要标准标准号标准名称DL/T4022007高压交流断路器订货技术条件DL/T40420073.6kV40.5kV交流金属封闭开关设备和控制设备DL/T4862000高压交流隔离开关和接地开关DL/T5932006高压开关设备和控制设备标准的共用技术要求GB12072006电压互感器GB12082006电流互感器GB19842003高压交流断路器GB19852004高压交流隔离开关和接地开关GB390620063.6kV40.5kV交流金属封闭开关设备和控制设备GB110322010交流无间隙金属氧化物避雷器GB15166.22008交流高压熔断器第2部分：限流熔断器GB501502006电气装置安装工程电气设备交接试验标准GB/T110222011高压开关设备和控制设备标准的共用技术要求SD3181989高压开关柜闭锁装置技术条件IEC62271100高压交流断路器国家电网生2004634号输变电设备技术标准：交流高压断路器技术标准、交流隔离开关和接地开关技术标准1.5.3所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。1.6 投标人必须提交的技术参数和信息1.6.1 6.1技术参数响应表、技术偏差表及相关技术资料。1.6.2 投标产品的特性参数和特点。1.6.3 与其他设备配合所需的相关技术文件和信息。1.6.4 设备详细的一次接线图及布置图。1.6.5 型式试验报告。1.7 备品备件1.7. 1投标方应提供必备和推荐的备品备件，并分别列出其单价（商务部分填写）。1.7.2所有备品备件应为全新产品，与已经安装同型号设备的相应部件能够互换。1. 7.3所有备品备件应单独装箱，包装应能防尘、防潮、防止损坏等，与主设备一并发运，并标注“备品备件”，以区别本体。1.8专用工具与仪器仪表1.8. 1投标方应提供必备和推荐的专用工具和仪器仪表，并列出其单价（商务部分填写）。1.8.2 所有专用工具与仪器仪表必须是全新的，并附详细的使用说明资料。1.8.3 专用工具与仪器仪表应单独装箱，注明“专用工具”、“仪器仪表”，并标明“防潮”、“防尘”、“易碎”、“向上”、“勿倒置”等字样，同主设备一并发运。1.9. 装、调试、性能试验、试运行和验收1.9.1合同合约设备的安装、调试将由买方根据投标方提供的技术文件和说明书的规定在投标方技术人员指导下进行。1.9.2合同合约设备的性能试验、试运行和验收根据本规范规定的标准、规程规范进行。1.9.3完成合同合约设备安装后，买方和投标方应检查和确认安装工作，并签署安装工作证明书，共两份、双方各执一份。1.9.4设备安装、调试和性能试验合格后方可投入试运行。试运行后买卖双方应签署合同合约设备的验收证明书（试运行时间在合同合约谈判中商定）。该证明书共两份，双方各执一份。1.9.5如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同合约技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条约条款执行。1.10质保10.1投标方需说明质保机构设置及职责。1.10.2投标方需提供质量管理管控程序清单。1.10. 3投标方需提供有效的IS09001：2008质量管理管控体系认证文件。XL10.4投标方需说明质保期限，最低质保期限不应低于5年并作为合同合约条约条款。XL10.5质量保证期内，由于投标方设备的质量问题而造成停运等故障的，投标方应负责尽快更换有缺陷或损坏的部件，同时，设备的质保期将延长，延长时间为设备重新投运后5年。当产品出现故障时，投标方应保证24小时内有能力解决问题的技术人员到达现场，投标方技术人员对故障设备的完全修复时间不能大于48小时。从招标方发出故障通知算起,因设备修复时间超过72小时对招标方造成的工期延误、劳务费用、发电量和信誉等损失,由投标方负责赔偿。由于设备质量问题存在生产安全隐患的,投标方应保证在招标方通知7日内处理完毕，超过7天按设备故障损失电量处理，造成的工期延误、劳务费用、电量及信誉等损失，由投标方负责。XL10.6投标方从其它工厂采购的设备所发生的一切质量问题应由投标方负责。XL10.7投标方对所供设备内所有元器件和材料等的正确使用负责，因元器件和材料等错误使用或使用不当等原因造成的设备损坏，投标方应负责及时处理，由此对招标方造成的所有损失由投标方承担，如果招标方要求退货，投标方必须无条件退货。XL10.8招标方对投标方设备的现场验收或其他任何形式的验收，都不能免除投标方产品必须满足技术协议或相关国家、行业安全和性能标准要求所负的责任。在投标产品的寿命期内，无论何时，一旦发现投标方产品不符合技术协议或相关国家、行业安全或性能标准要求（技术协议要求如与相关国家、行业安全和性能标准要求不一致时，按较高标准执行。）,招标方可以要求投标方退货或整改，投标方必须无条件退货或按要求整改，由此对招标方造成的所有损失由投标方承担。作为光伏电站的核心设备，投标方提供的设备的年故障率不能大于1%,因设备年故障率超过现对招标方造成的工期延误、劳务费用、发电量和信誉等损失，由投标方负责赔偿。LIO.9投标方需说明质量保证期内的服务相关计划及质量保证期后的服务相关计划。相关项目名称：XXXXXXXXXXXXXXX 相关项目单位：2工程概况2. 12.2XXXXXXXXXXXXXXX2.3工程规模：XXXMWp工程地址：XXXXXXXXXXXXXXX交通、运输：2.42.5XXXXXXXXXXXXXXX2.6设备运行环境条件及布置：极端室外最高气温XXXXoC极端室外最低气温XXXoC室内正常环境温度-25+50设备不降额运行温度-25+50最大风速XXXXX米/秒海拔高度XXXXm地震基本加速度值XXXXg抗震设防级别XX度污秽等级XXX级年平均雷暴日XXXX天年平均沙尘暴日数XX天本招标文件中的技术要求是针对上述实际环境提出的，投标方提供的所有设备都必须是针对上述实际使用环境做出技术修正后的产品，投标方必须在投标文件中详细说明投标产品针对上述实际使用环境做出的存储运输、绝缘耐压、散热、性能指标等方面的技术修正及其原因。2.7电气主接线：IOkV单母线接线2.8电力系统情况：a.系统标称电压：10kVb.系统最高电压：12kVc.系统额定频率：50Hzd.安装地点：户内3结构要求3.1 开关柜技术参数参见下表。表4标准技术参数表序号名称单位标准参数值投标人保证值一开关柜共用参数1结构型式手车式投标人填写2额定电压kV12投标人填写3额定电流电缆出线A1250投标人填写无功补偿出线1250投标人填写站用变出线1250投标人填写出线隔离柜1250投标人填写母线设备1250投标人填写4温升电流A1.IIr投标人填写5额定工频IInin耐受电压（相对地）kV48/42投标人填写6额定雷电冲击耐受电压峰值（1.250s）（相对地）kV85/75投标人填写序号名称单位标准参数值投标人保证值7额定短路开断电流kA31.5投标人填写8额定短路关合电流kA80投标人填写9额定短时耐受电流及持续时间kA/S31.5/4投标人填写10额定峰值耐受电流kA80投标人填写11辅助和控制回路短时工频耐受电压kV2投标人填写12局部放电试验电压kV1.1×123投标人填写单个绝缘件PC3投标人填写电压互感器、电流互感器10投标人填写13供电电源控制回路VDC220/DCHO投标人填写辅助回路VAC380/AC220投标人填写14燃弧持续时间S0.30.5投标人填写15使用寿命年30投标人填写16设备尺寸单台开关柜整体尺寸mm800×1500×2200投标人填写设备的最大运输尺寸（长X宽X高）投标人填写17防护等级柜体外壳IP4X投标人填写隔室间IP2X投标人填写18爬电距离瓷质材料（对地）mm2216投标人填写有机材料（对地）2240投标人填写19相间及相对地净距（裸导体）mm2125投标人填写20丧失运行连续性类别LSC2投标人填写二断路器参数（选用ABB、施耐德、西门子、东芝白云品牌产品）1型号投标人提供投标人填写序号名称单位标准参数值投标人保证值2灭弧室类型真空投标人填写3额定电流A1250投标人填写4主回路电阻U投标人提供投标人填写5温升试验电流A1.IIr投标人填写6额定工频Imin耐受电压断口kV48投标人填写对地42投标人填写额定雷电冲击耐受电压峰值(1.2/50s)断口kV85投标人填写对地75投标人填写7额定短路开断电流交流分量有效值kA31.5投标人填写时间常数ms45投标人填写开断次数次230投标人填写首相开断系数1.5投标人填写8额定短路关合电流kA80投标人填写9额定短时耐受电流及持续时间kA/S31.5/4投标人填写10额定峰值耐受电流kA80投标人填写11开断时间ms60投标人填写12合分时间ms60投标人填写13分闸时间ms45投标人填写14合闸时间ms投标人提供投标人填写15重合闸无电流间隙时间ms2300投标人填写16分、合闸平均速度分闸速度m/S投标人提供投标人填写合闸速度投标人提供投标人填写17分闸不同期性ms2投标人填写18合闸不同期性ms2投标人填写编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第23页共42页序号名称单位标准参数值投标人保证值19机械稳定性次真空断路器2100OO投标人填写20额定操作顺序O-O.3s-CO-180s-CO投标人填写21现场开合空载变压器能力空载变压器容量MVA10/20/31.5参考表6相应项填写空载励磁电流A
