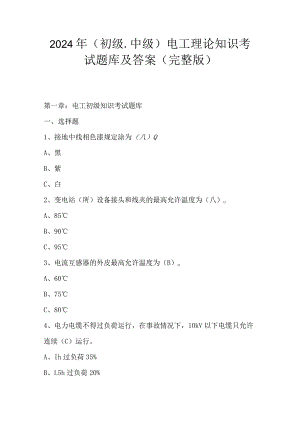

2024年（初级.中级）电工理论知识考试题库及答案（完整版）.docx

2024年（初级.中级）电工理论知识考试题库及答案（完整版）第一章：电工初级知识考试题库一、选择题1、接地中线相色漆规定涂为（八）QA、黑B、紫C、白2、变电站（所）设备接头和线夹的最高允许温度为（八）oA、85B、90C、953、电流互感器的外皮最高允许温度为（B）oA、60B、75C、804、电力电缆不得过负荷运行，在事故情况下，1OkV以下电缆只允许连续（C）运行。A、Ih过负荷35%B、L5h过负荷20%C、2h过负荷15%5、电力变压器的油起（八）作用。A、绝缘和灭弧B、绝缘和防锈C、绝缘和散热6、继电保护装置是由(B)组成的。A、二次回路各元件B、各种继电器C、包括各种继电器和仪表回路7、信号继电器动作后(C)oA、继电器本身掉牌或灯光指示B、应立即接通灯光音响回路C、应是一边本身掉牌，一边触点闭合接通其它信号8、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并(B)oA、自动重合闸一次B、发出信号C、将完好部分继续运行9、装设接地线时，应(B)oA、先装中相B、先装接地端，再装两边相C、先装导线端10、戴绝缘手套进行操作时，应将外衣袖口（八）0A、装入绝缘手套中B、卷上去C、套在手套外面11、某线路开关停电检修，线路侧旁路运行，这时应该在该开关操作手把上悬挂(C)的标示牌。A、在此工作B、禁止合闸C、禁止攀登、高压危险12、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻（八）oA、发热量较大B、发热量较小C、没有明显差别13、万用表的转换开关是实现（八）0A、各种测量种类及量程的开关B、万用表电流接通的开关C、接通被测物的测量开关14、绝缘棒平时应(B)oA、放置平稳B、使他们不与地面和墙壁接触，以防受潮变形C、放在墙角15、绝缘手套的测验周期是(B)oA、每年一次B、六个月一次C、五个月一次16、绝缘靴的试验周期是(B)oA、每年一次B、六个月一次C、三个月一次17、在值班期间需要移开或越过遮栏时(C)oA、必须有领导在场B、必须先停电C、必须有监护人在场18、值班人员巡视高压设备（八）oA、一般由二人进行B、值班员可以干其它工作C、若发现问题可以随时处理19、倒闸操作票执行后，必须(B)0A、保存至交接班B、保存三个月C、长时间保存20、接受倒闸操作命令时（八）oA、要有监护人和操作人在场，由监护人接受B、只要监护人在场，操作人也可以接受C、可由变电站（所）长接受21、直流母线的正极相色漆规定为（C）oA、蓝B、白C、赭二、填空题1、安全工作规程是中规定：设备对地电压高于250V为高电压；在250V以下为低电压；安全电压为36V以下；安全电流为IOmA以下。2、值班人员因工作需要移开遮栏进行工作，要求的安全距离是IOkV时0.7m,35kV时1.0m,IlOkV1.5m,220kVl3.0mo3、雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得接近避雷器、避雷针和接地装置。4、遇有电气设备着火时，应立即将该设备的电源切断，然后进行灭火。5、值班运行工的常用工具有钢丝钳、螺丝刀、电工刀、活板手、尖嘴钳、电烙铁和低压试电笔等。6、在变压器的图形符号中Y表示三相线圈星形连接。7、变电站（所）控制室内信号一般分为电压信号；电流信号；电阻信号。8、在带电设备周围严禁使用皮尺、线尺、金属尺和进行测量工作。9、带电设备着火时应使用干粉、1211、二氧化碳灭火器，不得使用泡沫灭火器灭火。10、变电站（所）常用直流电源有蓄电池、硅整流、电容储能。11、变电站（所）事故照明必须是独立电源，与常用照明回路不能混接。12、高压断路器或隔离开关的拉合操作术语应是拉开、合上。13、继电保护装置和自动装置的投解操作术语应是投入、解除。14、验电装拆接地线的操作术语是装设、拆除。15、每张操作票只能填写一个操作任务,每操作一项,做一个记号“J16、已执行的操作票注明“已执行”。作废的操作应注明“作废”字样。这两种操作票至少要保存三个月。17、在晶体管的输出特性中有三个区域分别是截距、放大区和饱和区。18、在阻、容、感串联电路中，只有电阻是消耗电能，而电感和电容只是进行能量变换。19、变电站（所）倒闸操作必须由两人执行，其中对设备熟悉者做监护人。20、在倒闸操作中若发生疑问时，不准擅自更改操作票，待向值班调度员或值班负责人报告，弄清楚后再进行操作。21、在变电站（所）操作中，不填用操作票的工作的事故处理、拉合开关的单一操作、拉开接地刀闸或拆除全厂仅有的一组接地线。22、填写操作票，要包括操作任务操作顺序、发令人、操作人、监护人及操作时间等。23、高压设备发生接地故障时，人体接地点的安全距离：室内应大于4m,室外应大于8mo24、电流互感器一次电流，是由一次回路的负荷电流所决定的，它不随二次回路阻抗变化，这是与变压器工作原理的主要区别。25、变压器油枕的作用是调节油量、延长油的使用寿命。油枕的容积一般为变压器总量的十分之一。26、变压器内部故障时，瓦斯继电器上接点接信号回路，下接地接开关跳闸回路。27、变压器的冷却方式有油浸自冷式、油浸风冷式、强油风冷式和强油水冷却式。三、问答题1、继电保护的用途是什么？答：、当电网发生足以损坏设备或危及电网安全运行的故障时，使被保护设备快速脱离电网；、对电网的非正常运行及某些设备的非正常状态能及时发出警报信号，以便迅速处理，使之恢复正常；、实现电力系统自动化和远动化，以及工业生产的自动控制。2、继电保护装置的基本原理是什么？答：电力系统发生故障时，基本特点是电流突增，电压突降，以及电流与电压间的相位角发生变化，各种继电保护装置正是抓住了这些特点，在反应这些物理量变化的基础上，利用正常与故障，保护范围内部与外部故障等各种物理量的差别来实现保护的，有反应电流升高而动作的过电流保护，有反应电压降低的低电压保护，有即反应电流又反应相角改变的过电流方向保护，还有反应电压与电流比值的距离保护等等。3、对继电器有哪些要求？答：、动作值的误差要小；、接点要可靠；、返回时间要短;、消耗功率要小。4、常用继电器有哪几种类型？答：按感受元件反应的物理量的不同，继电器可分为电量的和非电量的两种，属于非电量的有瓦斯继电器、速度继电器、温度继电器等。反应电量的种类较多一般分为：、按动作原理分为：电磁型、感应型、整流型、晶体管型；、按反应电量的性质有：电流继电器和电压继电器；、按作用可分为:电间继电器、时间继电器、信号继电器等。5、感应型电流继电器的检验项目有哪些？答：感应型电流继电器是反时限过流继电器，它包括感应元件和速断元件,其常用型号为GL-IO和GL-20两种系列,在验收和定期检验时，其检验项目如下：、外部检查；、内部和机械部分检查；、绝缘检验；、始动电流检验；、动作及返回值检验；、速动元件检验；、动作时间特性检验；、接点工作可靠性检验。6、怎样正确使用接地摇表？答：测量前，首先将两根探测针分别插入地中接地极E,电位探测针P和电流探测针C成一直线并相距20米，P插于E和C之间，然后用专用导线分别将E、P、C接到仪表的相应接线柱上。测量时，先把仪表放到水平位置检查检流计的指针是否指在中心线上,否则可借助零位调整器，把指针调整到中心线，然后将仪表的“信率标度”置于最大倍数，慢慢转动发电机的摇把，同时旋动“测量标度盘”使检流计指针平衡，当指针接近中心线时，加快发电机摇把的转速，达到每分钟120转以上，再调整“测量标度盘”使指针于中心线上，用“测量标度盘”的读数乘以“倍率标度”的倍数，即为所测量的电阻值。7、继电器应进行哪些外部检查？答：继电器在验收或定期检验时应做以下外部检查：、继电器外壳应完好无损，盖与底座之；、各元件不应有外伤和破损，且按装牢固、整齐；、导电部分的螺丝接线柱以及连接导线其部件不应有氧化开焊及接触不良等现象，螺丝及接线柱均应有垫片及弹簧垫；、非导电部分如弹簧，限位杆等，必须用螺丝加以固定并用耐久漆并封。8、什么是变压器的绝缘吸收比？答：在检修维护变压器时，需要测定变压器的绝缘吸收比，它等于60秒所测量的绝缘电阻值与15秒所测的绝缘电阻值之比即R60/B15用吸收比可以进行一步判断绝缘是否潮湿，污秽或有局部缺陷，规程规定在1030°C时，3560kV绕组不低于1.2,110330kV绕组不低于1.3o9、DXTl型信号继电器的检验项目有哪些?答：、外部检查；、内部和机械部分检验；、绝缘检验；、直流电阻测量；、动作值检验；、接点工作可靠性检验。10、DX-n型信号继电器的动作值返回值如何检验？答：试验接线与中间继电器相同，对于电流型继电器，其动作值应为额定值的7(90%,对于电压型信号继电器，其动作值应为额定值的50"70%o返回值均不得低于额定值的5%,若动作值，返回值不符合要求，可调整弹簧拉力或衔铁与铁芯间的距离。11、什么是继电保护装置的选择性？答：保护装置的选择性由保护方案和整定计算所决定的，当系统发生故障时，继电保护装置能迅速准确地将故障设备切除，使故障造成的危害及停电范围尽量减小，从而保证非故障设备继续正常运行，保护装置能满足上述要求，就叫有选择性。12、继电保护装置的快速动作有哪些好处？答：、迅速动作，即迅速地切除故障，可以减小用户在降低电压的工作时间，加速恢复正常运行的过程；、迅速切除故障，可以减轻电气设备受故障影响的损坏程度；、迅速切除故障，能防止故障的扩展。13、电流速断保护的特点是什么？答：无时限电流速断不能保护线路全长，它只能保护线路的一部分,系统运行方式的变化，将影响电流速断的保护范围，为了保证动作的选择性，其起动电流必须按最大运行方式(即通过本线路的电流为最大的运行方式）来整定，但这样对其它运行方式的保护范围就缩短了，规程要求最小保护范围不应小于线路全长的15%0另外，被保护线路的长短也影响速断保护的特性，当线路较长时，保护范围就较大,而且受系统运行方式的影响较小，反之,线路较短时，所受影响就较大，保护范围甚至会缩短为零。14、DS-110/120型时间继电器的动作值与返回值如何测定？答：调节可变电阻器升高电压，使衔铁吸入，断开刀闸冲击地加入电压，衔铁应吸和，此电压即为继电器的动作电压，然后降低电压，则使衔铁返回原位的最高电压为返回电压。对于直流时间继电器，动作电压不应大于额定电压的65%,返回电压不应小于额定电压的5%,对于交流时间继电器，动作电压不应大于额定电压的85%,若动作电压过高，则应调整弹簧弹力。15、对断路器控制回路有哪几项要求？答：断路器的控制回路，根据断路器的型式，操作机构的类型以及运行上的不同要求，而有所差别，但其基本上接线是相似的，一般断路器的控制回路应满足以下几项要求：、合闸和跳闸线圈按短时通过电流设计，完成任务后，应使回路电流中断；、不仅能手动远方控制，还应能在保护或自动装置动作时进行自动跳闸和合闸；、要有反映断路器的合闸或跳闸的位置信号;、要有区别手动与自动跳、合闸的明显信号；、要有防止断路器多次合闸的“跳跃”闭锁装置；、要能监视电源及下一次操作回路的完整性。16、电气上的“地”是什么？答：电气设备在运行中，如果发生接地短路，则短路电流将通过接地体，并以半球面形成地中流散，如图所示，由于半球面越小，流散电阻越大，接地短路电流经此地的电压降就越大。所以在靠近接地体的地方，半球面小，电阻大，此处的电流就高，反之在远距接地体处,由于半球面大，电阻小其电位就低。试验证明，在离开单根接地体或接地极20m以外的地方，球面已经相当大，其电阻为零，我们把电位等于零的地方，称作电气上和“地二17、什么叫变压器的短路电压？答：短路电压是变压器的一个主要参数，它是通过短路试验测出的,其测量方法是：将变压器副边短路，原边加压使电流达到额定值，这时原边所加的电压VD叫做短路电压，短路电压一般都用百分值表示,通常变压器铭牌表示的短路电压就是短路电压VD与试验时加压的那个绕组的额定电压Ve的百分比来表示的即VD%=VDeVe×100%o18、测量电容器时应注意哪些事项？答:、用万用表测量时,应根据电容器和额定电压选择适当的档位。例如：电力设备中常用的电容器，一般电压较低只有几伏到几千伏,若用万用表RXlCK档测量，由于表内电池电压为1522.5伏，很可能使电容击穿，故应选用RXIK档测量；、对于刚从线路上拆下来的电容器，一定要在测量前对电容器进行放电，以防电容器中的残存电椅向仪表放电，使仪表损坏；、对于工作电压较高，容量较大的电容器，应对电容器进行足够的放电，放电时操作人员应的防护措施，以防发生触电事故。19、什么叫正弦交流电？为什么目前普遍应用正弦交流电？答：正弦交流电是指电路中电流、电压及电势的大小和方向都随时间按正弦函数规律变化，这种随时间做周期性变化的电流称为交变电流,简称交流。交流电可以通过变压器变换电压，在远距离输电时，通过升高电压以减少线路损耗，获得最佳经济效果。而当使用时，又可以通过降压变压器把高压变为低压，这即有利于安全，又能降你对设备的绝缘要求。此外交流电动机与直流电动机比较，则具有造价低廉、维护简便等优点，所以交流电获得了广泛地应用。20、为什么磁电系仪表只能测量直流电，但不能测量交流电？答：因为磁电系仪表由于永久磁铁产生的磁场方向不能改变，所以只有通入直流电流才能产生稳定的偏转，如在磁电系测量机构中通入交流电流，产生的转动力矩也是交变的，可动部分由于惯性而来不及转动，所以这种测量机构不能直流测量交流。（交流电每周的平均值为零，所以结果没有偏转，读数为零）。21、为什么电气测量仪表，电度表与继电保护装置应尽量分别使用不同次级线圈的CT?答：国产高压CT的测量级和保护级是分开的，以适应电气测量和继电保护的不同要求。电气测量对CT的准确度级要求高，且应使仪表受短路电流冲击小，因而在短路电流增大到某值时，使测量级铁芯饱和以限制二次电流的增长倍数，保护级铁芯在短路时不应饱和，二次电流与一次电流成比例增长，以适应保护灵敏度要求。22、CT的容量有标伏安(VA)有标欧姆(Q)的？它们的关系？答：CT的容量有标功率伏安的，就是二次额定电流通过二次额定负载所消耗的功率伏安数：W2=I2Z2,有时CT的容量也用二次负载的欧姆值来表示，其欧姆值就是CT整个二次串联回路的阻抗值。CT容量与阻抗成正比，CT二次回路的阻抗大小影响CT的准确级数，所以CT在运行是其阻抗值不超过铭牌所规定容量伏安数和欧姆值时，才能保证它的准确级别。23、兆欧表摇测的快慢与被测电阻值有无关系？为什么？答：兆欧表摇测的快慢一般来讲不影响对绝缘电阻的测量。因为兆欧表上的读数是反映发电机电压与电流的比值，在电压变化时，通过兆欧表电流线圈的电流，也同时按比例变化，所以电阻值数不变，但如果兆欧表发电机的转数太慢，由于此时电压过低，则也会引起较大的测量误差，因此使用兆欧表时应按规定的转数摇动。一般规定为120转/分，可以±20%变化，但最多不应超过±25%。24、哪些电气设备必须进行接地或接零保护？答：、发电机、变压器、电动机高低压电器和照明器具的底座和外壳；、互感器的二次线圈；、配电盘和控制盘的框架；、电动设备的传动装置；、屋内外配电装置的金属架构，混凝土架和金属围栏；、电缆头和电缆盒外壳，电缆外皮与穿线钢管；、电力线路的杆塔和装在配电线路电杆上的开关设备及电容器。25、电缆线路的接地有哪些要求？答：、当电缆在地下敷设时，其两端均应接地；、低压电缆除在特别危险的场所（潮湿、腐蚀性气体导电尘埃）需要接地外其它环境均可不接地；、高压电缆在任何情况下都要接地；、金属外皮与支架可不接地，电缆外皮如果是非金属材料如塑料橡皮管以及电缆与支架间有绝缘层时其支架必须接地；、截面在16平方毫米及以下的单芯电缆为消除涡流外的一端应进行接地。26、在进行高压试验时必须遵守哪些规定？答：、高压试验应填写第一种工作票。在一个电气连接部分同时有检修和试验时填一张工作票。但在试验前应得到检修工作负责有的许可，在同一电气连部分，高压试验的工作票发出后，禁止再发第二张工作票。如加压部分和检修部分之间的断开点，按试验电压有足够的安全距离，并在另一则有接短路时，可在断开点一侧进行试验，另一侧可继续工作，但此时在断开点应挂有“止步，高压危险！”标示牌，并设有专人监护；、高压试验工作不各少于两人，试验负责人应由有经验的人员担任，开始试验前试验负责人应对全体试验人员详细布置试验中的安全注意事项；、因试验需要断开设备接头时，拆前应做好标记，接后应进行检查；、试验装置的金属外壳应可靠接地,高压引线应尽量缩短，必要时用绝缘物支持牢固，试验装置的电源开关应使明显断开的双刀闸，为了防止误合，切闸，可在刀刃上加绝缘罩，试验装置的低压回路中应有两个串联电源开关，并加上装过载自动掉闸装置；、试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险！”标牌并派人看守，被试设备两端不在同一地点时，另下点派人看守；、加压前，必须认真检查，试验接线表计倍率，调压器在零位及仪表的开始状态，均正确无误，通知有关人员离开被试设备，并取得负责人许可，方可加压，加压中应有监护并呼唱，高压试验工作人员，在全部加压中，应精力集中不得与他人闲谈，随时警惕异常现象发生。操作人员应站在绝缘垫上；、变更接线或试验结束时，应首先断开试验电源，放电并将升压设备的高压部分短路落地；、未装地线的大熔器被试设备，应先放电再做试验，高压直流试验时，每告一段落或结束，应将设备对地放电数次，并短路接地；、试验结束时，试验人员应拆除自装的接地短路线，并对被试设备进行检查和清理现场；、特殊的重要电气试验，应有详细的试验措施并经主管生产领导（总工）批准。27、为什么变压器原边电流是由副边决定的？答：变压器在带有负载运行时，当二次侧电流变化时，一次侧电流也相应变化。这是什么原因呢？根据磁动平衡式可知，变压器原、副边电流是反相的。副边电流产生的磁动势，对原边磁动势而言，是起去磁作用的。即HWl"-12TV2。当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来平衡副边电流的产作用。这就是我们所看到的当副边二次电流变化时，一次侧电流也相应的原理，所以说原边电流是由副边决定的。28、三相异步电动机的轴上负载加重时，定子电流为什么随着转子电流而变化？答：当一台异步电动机的绕组结构一定时，磁动势的大小就是由定子电流来决定的。在正常情况下，电流的大小决定于负载，当电源电压一定而负载增大时，会使电动机转轴的反转矩增加，因此使转速下降。根据电动机基本工作原理中“相对运行”这一概念，转子导体与磁场（电源电压不变的情况下它的转速也是不变的）之间的相对运动就会增加，也就是说转子导体要割气隙磁场的速度增加了。因此，转子感应电动势E2,转子电流12和转子磁动势F2也就增大。应该注意的是，转子磁动势F2对于定子主磁场不说是起去磁作用的，为了抵消F2的去磁作用，定子电流Il和定子磁电动势Fl就会相应的增大，因此电动机轴上的负载越重，转子电流12就越大（当然也不能无限增大负载）。定子电流11也相应地增大，所以定子电流Il是随着转子电流12的变化而变化的。29、为什么采用双臂电桥测量小电阻准确较高？答：因为双臂电桥是将寄生电阻，并入误差项，并使误差项等于零,因而对电桥的平衡不因这部分寄生电阻大小而受到影响，从而提高了电桥测量的准确性。一、填空题1、负载的作用是把（电能）转换为（其它形式的能）。2、欧姆定律告诉我们，通过电阻元件两端的（电流）与其两端之间的（电压）成正比；电压固定时，则与（电阻）成反比。3、电流通过电阻时，电阻会发热，将电能转换成热能，这就是（电流的热效应）。4、交流电的优点很多，其中输电时将电压升高，以减少（线路）损失；用电时把电压降低，以降低（使用电压）。5、电容充电是将电提供的（电场能）储存起来；电容器放电是将（电场能）释放出来。6、各种电气事故中，（短路）占有特别突出的地位。7、我国规定（42）、（36）、（24）、（12）、（6）为安全电压。在潮湿环境中应使用（12）伏以下。8.10000赫高频交流电的感知电流，男性约（1.5）毫安,女性约为（0.6）毫安；平均摆脱电流，男性约为（16）毫安，女性约为（10.5）毫安。9、一般来说，触电形式有（接触触电）、（感应触电）和（跨步电压触电）三种。10、青、中年人以及非电工触电事故很多，主要是由于这些人是主要的操作者、（电气安全知识相对不足）、（安全措施不完备）的缘故。二、判断题1、为了防止可以避免的触电事故，只须做好电气安全管理工作即可。(X)2、电气安全检查主要是检查线路是否漏电和是否有人触电。（X）3、高压设备倒闸操作，必须填写操作票，应由两人进行操作。（V）4、高压验电必须带绝缘手套。（V）5、带电作业不受天气条件限制。（X）6、保护接地、保护接零、加强绝缘等属于防止间接触电的安全措施,（V）7、作用兆欧表测量线路对地绝缘电阻时，应将G端接地，L端接导线。（V）8、几种线路同杆架设应取得有关部门的同意，其中电力线路在通迅线路上方，而高压线路在低压线路上方。（V）9、保护接地适用于不接地电网。（V）10、保护接零系统中，保护装置只是为了保障人身的安全。（X）11、使用电流互感器可以允许二次侧开路。（X）12、合闸时先合高压断路器，分闸时先分隔离开关。（X）13、0.1级仪表比0.2级仪表精度高.（V）14、800伏线路属高压线路。（X）15、胶盖闸刀开关能直接控制12千瓦电动机。（X）三、问答题1、在什么情况下电气设备可引起空间爆炸。答：设备短路、遭遇雷击、绝缘被破坏都有可能引起空间爆炸。2、在火灾现场尚未停电时，应设法先切断电源，切断电源时应注意什么？答：火灾发生后，由于受潮或烟熏，有关设备绝缘能力降低，因此拉闸要用适当的绝缘工具，经防断电时触电。切断电源的地点要适当，防止切断电源后影响扑救工作进行。剪断电线时，不同相电线应在不同部位剪断，以免造成短路，剪断空中电线时，剪断位置应选择在电源方向的支持物上，以防电线剪断后落下来造成短路或触电伤人事故。如果线路上带有负荷，应先切除负荷，再切断灭火现场电源。在拉开闸刀开关切断电源时，尖使用绝缘棒或戴绝缘手套操作，以防触电。3、变压器并列运行应具备那些条件？答：变压器并列运行应具备那些条件：变比相等接线组别相同阻抗电压相等容量相差不超过3倍一、选择题1、为降低变压器铁心中的(C)叠电间要互相绝缘。A、无功损耗B、空载损耗C、涡流损耗D、短路损耗2、对于中小型电力变压器，投入运行后每隔(C)要大修一次。A、1年B、 24年C、 510年D、15年3、Y接法的三相异步电动机，在空载运行时，若定子一相绕组突然断路，则电机(B)。A、必然会停止转动B、有可能连续运行C、肯定会继续运行4、线圈产生感生电动势的大小正比通过线圈的(B)。A、磁通量的变化量B、磁通量的变化率C、磁通量的大小5、某正弦交流电压的初相角3二-Ji/6,在t=0时其瞬时值将(B)。A、大于零B、小于零C、等于零6、由RLC并联电路中，为电源电压大小不变而频率从其谐波频率逐渐减小到零时，电路中的电流值将(B)。A、从某一最大值渐变到零B、由某一最小值渐变到无穷大C、保持某一定值不变7、电压表的内阻(B)。A、越小越好B、越大越好C、适中为好8、普通功率表在接线时，电压线圈和电流线圈的关系是(C)。A、电压线圈必须接在电流线圈的前面B、电压线圈必须接在电流线圈的后面C、视具体情况而定9、测量IQ以下的电阻应选用(B)。A、直流单臂电桥B、直流双臂电桥C、万用表的欧姆档10、某三相异步电动机的额定电压为380V,其交流耐压试验电压为(B)V0A、 380VB、 500VC、 100OVD、 176011、叠加原理不适用于(C)。A、含有电阻的电路B、含有空心电感的交流电路C、含有二极管的电路12、继电保护是由(B)组成。A、二次回路各元件B、各种继电器C、包括各种继电器、仪表回路13、过电流继电器的返回系数（八）。A、小于1B、大于1C、等于114、真空断路器灭弧室的玻璃外壳起(C)作用。A、真空密封B、绝缘C、真空密封和绝缘双重15、变压器的基本工作原理是(C)。A、电磁感应B、电流的磁效应C、能量平衡D、电流的热效应16、设三相异步电动机IN=IOA,形联结，用热继电器作过载及缺相保护。热继电器型号可选（八）型。A、 JR16-20/3DB、 JR0-20/3C、 JR10-10/3D、 JR16-40/317、交流电能表属(C)仪表。A、电磁系B、电动系C、感应系D、磁电系18、频敏变阻器主要用于(D)控制。A、笼形转子异步电动机的起动B、绕线转子异步电动机的调整C、直流电动机的起动D、绕线转子异步电动机的起动19、测量IQ以下小电阻，如果要求精度高，应选用（八）。A、双臂电桥B、毫伏表及电流表C、单臂电桥D、可用表XIQ档20、低压断路器中的电磁脱扣器承担(D)保护作用。A、过流B、过载C、失电压D、欠电压二、填空1、电路产生过渡过程的条件是电路有换路，产生过渡过程的内因是由电路中含有贮能元件。2、S-3表示石墨电刷;D-213表示电化石墨电刷;J-205表示金属石墨电刷。3、直流电动机磁励方式可分为他励、并励、复励和串励。4、变压器的铁心既是变压器的磁路，又是器身的骨架，它由铁柱和铁桅组成。5、变压器空载运行时，其铜耗较小，所以空载时的损耗近似等于铁耗。6、一台三相四极异步电动机，如果电源的频率fl=50Hz,则定子旋转磁场每秒在空间转过25转。7、三相交流电机常用的单层绕组有同心式、链式和交叉式三种。8、三相异步电动机的额定功率是满载时转子轴上输出的机械功率，额定电流是满载时定子绕组的线电流，其转子的转速小于旋转磁场的速度。9、测量电机的对地绝缘电阻和相间绝缘电阻，常使用兆欧表，而不宜使用万用表。10、交流电机定子绕组的短路主要是匝间短路和相间短路。11、电机绕组常用的浸漆方法有滴浸、沉浸、真空压力浸、漆浸和浇浸。12、交流电机铸铝转子常见的故障是断笼，包括断条和断环。13、同步电机按运行方式和功率转换方向可分为电动机、发电机、补偿机三类。14、电工仪表按读数方式分类,可分为直读仪表和比较仪表。如电桥、电位差计等属于比较仪表，万用表等属于直读仪表。15、在安装功率表时，必须保证电流线圈与负载相串联，而电压线圈与负载相并联。16、直流双臂电桥又称为凯尔文电桥，是专门用来测量小电阻的比较仪表。17、晶体三极管的电流放大系数随温度升高而增大。18、一台三相交流异步电动机的型号是YB-132M2-6,其符号意义是：Y表示异步电机，132表示中心高为132mm,M表示电机座，2表示2号铁心长度，6表示极数。19、一个自动控制系统，一般由输入环节、放大环节、执行环节、反馈环节及比较环节等组成。20、交流接触器常采用的灭弧方法是电动力灭弧、栅片灭弧;直流接触器常采用的灭弧方法是直吹灭弧。21、灭弧罩一般用耐弧陶土、石棉水泥和耐弧塑料等材料制成。22、交流接触器桥式双断口触点的灭弧作用，是将电弧分成两段以提高电弧的起弧电压；同时利用两段电弧相互间的电动力将电弧向外侧拉长，以增大电弧与冷空气的接触面，迅速散热而灭弧。23、交流接触器铜触点因表面氧化，积垢造成接触不良时，可用小刀或细锲清除表面，但应保持触点原来的形状。24、接触器触点开距的调整，主要考虑电弧熄灭是否可靠，触点闭合与断开的时间，断开时运行部分的弹回距离及断开位置的绝缘间隙等因素。25、引起接触器线圈发热的原因有电源电压、铁心吸力不足，线圈匝间短路，电器动作超过额定。26、热继电器在使用过程中，双金属电应保持光泽。若有锈迹可用汽油布蘸轻轻擦除，不能用砂纸磨光。27、电流互感器一次电流，是由于回路负荷电流所决定的，它不随二次阻抗（负载）回路的变化。这是与变压器工作原理的重要区别。28、常用继电器按动作原理分为四种类型：电磁型、感应型、电动型、磁电型。29、东兴I段进线的继电保护零序保护、差动保护、低电压保护。三、问答题1、为什么变压器的低压绕组在里边，而高压绕组在外边？答：变压器高低压绕组的排列方式，是由多种因素决定的。但就大多数变压器来讲，是把低压绕级布置在高压绕组的里边。这主要是从绝缘方面考虑的。理论上，不管高压绕组或低压绕组怎样布置，都能起变压作用。但因为变压器的铁芯是接地的，由于低压绕组靠近铁芯,从绝缘角度容易做到。如果将高压绕组靠近铁芯，则由于高压绕组电压很高，要达到绝缘要求，就需要很多多的绝缘材料和较大的绝缘距离。这样不但增大了绕组的体积，而且浪费了绝缘材料。再者，由于变压器的电压调节是靠改变高压绕组的抽头，即改变其匝数来实现的，因此把高压绕组安置在低压绕组的外边，引线也较容易。2、三相异步电动机是怎样转起来的？答：当三相交流电流通入三相定子绕组后，在定子腔内便产生一个旋转磁场。转动前静止不动的转子导体在旋转磁场作用下，相当于转子导体相对地切割磁场的磁力线，从而在转子导体中产生了感应电流（电磁感应原理）。这些带感应电流的罢了子导体在产场中便会发生运动（电流的效应一一电磁力）。由于转子内导体总是对称布置的，因而导体上产生的电磁力正好方向相反，从而形成电磁转矩，使转子转动起来。由于转子导体中的电流是定子旋转磁场感应产生的，因此也称感应电动机。又由于转子的转速始终低于定子旋转磁场的转速，所以又称为异步电动机。3、变压器为什么不能使直流电变压？答：变压器能够改变电压的条件是，原边施以交流电势产生交变磁通，交变磁通将在副边产生感应电势，感应电势的大小与磁通的变化率成正比。当变压器以直流电通入时，因电流大小和方向均不变，铁芯中无交变磁通，即磁通恒定，磁通变化率为零，故感应电势也为零。这时，全部直流电压加在具有很小电阻的绕组内，使电流非常之大，造成近似短路的现象。而交流电是交替变化的，当初级绕组通入交流电时，铁芯内产生的磁通也随着变化，于是次级圈数大于初级时，就能升高电压;反之，次级圈数小于初级时就能降压。因直流电的大小和方向不随时间变化，所以恒定直流电通入初级绕组，其铁芯内产生的磁通也是恒定不变的,就不能在次级绕组内感应出电势，所以不起变压作用。4、电动机与机械之间有哪些传动方式？答：、靠背轮式直接传动;、皮带传动;、齿轮传动;、蜗杆传动;、链传动;、摩擦轮传动。5、运行中的变压器应做哪些巡视检查？答：、声音是否正常;、检查变压器有无渗油、漏油现象、油的颜色及油位是否正常;、变压器的电流和温度是否超过允许值;、变压器套管是否清洁，有无破损裂纹和放电痕迹;、变压器接地是否良好。6、变压器干燥处理的方法有哪些？答：、感应加热法；、热风干燥法；、烘箱干燥法。7、怎样做电动机空载试验？答：试验前，对电机进行检查，无问题后，通入三相电源，使电动机在不拖负载的情况下空转。而后要检查运转的音响，轴承运转情况和三相电流，一般大容量高转速电动机的空载电流为其额定电流的2035%小容量低转速电动机的空载电流为其额定电流的3550%空载电流不可过大和过小而且要三相平衡，空载试验的时间应不小于1小时，同时还应测量电动机温升，其温升按绝缘等级不得超过允许限度8、怎样做电动机短路试验？答：短路试验是用制动设备，将其电动机转子固定不转，将三相调压器的输出电压由零值逐渐升高。当电流达到电动机的额定电流时即停止升压，这时的电压称为短路电压。额定电压为380伏的电动机它的短路电压一般在7590伏之间。短路电压过高表示漏抗太大。短路电压过低表示漏抗太小。这两者对电动机正常运行都是不利的O9、变压器大修有哪些内容？答：、吊出器身，检修器、身（铁芯、线圈、分接开关及引线）；、检修项盖、储油柜、安全气道、热管油门及套管;、检修冷却装置及滤油装置;、滤油或换油，必要时干燥处理;、检修控制和测量仪表、信号和保护装置;、清理外壳，必要时油漆;、装配并进行规定的测量和试验。10、绕线型异步电动机和鼠笼型异步电动机相比，它具有哪些优点？答：绕线型异步电动机优点是可以通过集电环和电刷，在转子回路中串入外加电阻，以改善起动性能并可改变外加电阻在一定范围内调节转速。但绕线型，比鼠笼型异步电动机结构复杂，价格较贵运行的可靠性也较差。11、电机安装完毕后在试车时，若发现振动超过规定值的数值，应从哪些去打原因？答：、转子平衡未核好;、转子平衡快松动;、转轴弯曲变形;、联轴器中心未核正;、底装螺钉松动;、安装地基不平或不坚实。12、电机运转时，轴承温度过高，应从哪些方面找原因？答：、润滑酯牌号不合适;、润滑酯质量不好或变质;、轴承室中润滑脂过多或过少;、润滑脂中夹有杂物;、转动部分与静止部分相擦;、轴承走内圈或走外圈;、轴承型号不对或质量不好;、联轴器不对中;、皮带拉得太紧;、电机振动过大。13、电机转子为什么要较平衡?哪类电机的转子可以只核静平衡？答：电机转子在生产过程中，由于各种因数的影响（如材料不均匀铸件的气孔或缩孔，零件重量的误差及加工误差等）会引起转子重量上的不平衡，因此转子在装配完成后要校平衡。六极以上的电机或额定转速为100O转/分及以下的电机）其转子可以只校静平衡，其它的电机转子需校动平衡。14、电焊机在使用前应注意哪些事项？答：新的或长久未用的电焊机，常由于受潮使绕组间、绕组与机壳间的绝缘电阻大幅度降低，在开始使用时容易发生短路和接地，造成设备和人身事故。因此在使用前应用摇表检查其绝缘电阻是否合格。启动新电焊机前，应检查电气系统接触器部分是否良好，认为正常后，可在空载下启动试运行。证明无电气隐患时，方可在负载情况下试运行，最后才能投入正常运行。直流电焊机应按规定方向旋转，对于带有通风机的要注意风机旋转方向是否正确，应使用由上方吹出。以达到冷却电焊机的目的。15、中小容量异步电动机一般都有哪些保护？答：、短路保护：一般熔断器就是短路保护装置;、失压保护：磁力起动器的电磁线圈在起动电动机控制回路中起失压保护作用。自动空气开关，自耦降压补偿器一般都装有失压脱扣装置，以便在上述两种情况下对电动机的起过载保护作用；、过载保护：热继电器就是电动机的过载保护装置。16、在异步电动机运行维护工作中应注意些什么？答：、电动机周围应保持清洁;、用仪表检查电源电压和电流的变化情况，一般电动机允许电压波动为定电压的±5%,三相电压
