110kV罗八II线重建工程环评报告.docx

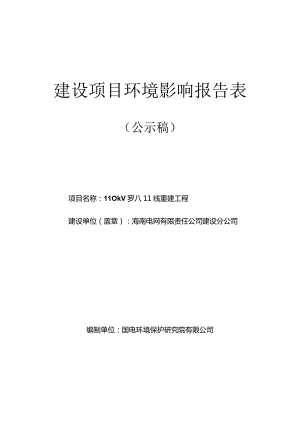

建设项目环境影响报告表（公示稿）项目名称：11OkV罗八11线重建工程建设单位（盖章）：海南电网有限责任公司建设分公司编制单位：国电环境保护研究院有限公司一、建设项目基本情况二、建设内容5三、生态环境现状、保护目标及评价标准12四、生态环境影响分析21五、主要生态环境保护措施28六、生态环境保护措施监督检查清单33七、结论38电磁环境影响专题评价391总论402电磁环境现状评价423电磁环境影响预测与评价444电磁环境影响评价专题结论55附图附图1本项目地理位置示意图一、建设项目基本情况建设项目名称UOkV罗八II线重建工程项目代码2112-469007-04-01-385422建设单位联系人*联系方式建设地点海南省东方市八所镇境内地理坐标*建设项目行业类别55-161输变电工程用地（用海）面积（m2）/长度（km）本项目总占地面积约9920m2,其中永久占地面积约420m2,临时占地面积约9500m2<,本项目线路路径共计长约5.34km,其中新建架空线路长约3.7km,新建电缆线路长约1.06km,利旧电缆线路长约0.58km。建设性质口新建（迁建）口改建（Zr建口技术改造建设项目申报情形6首次申报项目口不予批准后再次申报项目超五年重新审核项目口重大变动重新报批项目项目审批（核准/备案）部门（选填）/项目审批（核准/备案）文号（选填）/总投资（万元）*（静态投资）环保投资（万元）*环保投资占比（）*%施工工期预计6个月是否开工建设6否口是：专项评价设置情况根据环境影响评价技术导则输变电（HJ24-2020）,本项目环境影响报告表设置电磁环境影响评价专题评价规划情况无规划环境影响评价情况无规划及规划环境影响评价符合性分析无其他符合性分析1、与“三线一单”的相符性分析（1）与生态保护红线符合性分析IlOkV罗八II线重建工程位于海南省东方市八所镇境内。根据海南省人民政府（琼府201690号）海南省人民政府关于划定海南省生态保护红线的通告及海南省“多规合一”信息综合管理平台（公众版）（http:/yzlt.hniplan.eom/index.html#）查询，本项目不涉及海南省生态保护红线区。（2）与环境质量底线的符合性分析根据现状监测，本项目所有监测点位处的工频电场强度和工频磁感应强度远小于4000Vm,100T的公众曝露控制限值，声环境质量监测值均满足声环境质量标准（GB3096-2008）1类及4a类标准要求。本项目属于生态类项目，施工期对周围环境的影响主要为施工机械噪声和运输车辆交通噪声、施工作业及运输车辆引起的二次扬尘、施工引起的植被破坏及施工人员产生的生活垃圾及生活污水等，通过落实各项防治措施后，可将本项目对大气、地表水及生态环境的影响降低到最低；运营期对周围环境的影响主要为输电线路产生的工频电场、工频磁场及噪声等，项目运营后不会对大气、地表水等环境要素产生污染。因此，本项目的建设不会降低当地环境功能，不会破坏环境质量底线。（3）与资源利用上线的符合性分析本工程主要消耗资源为土地占用，工程总占地面积约9920m2,其中永久占地面积约420m2,临时占地面积约950Onl2。永久占地符合相关规划要求，临时占地在施工活动结束后及时恢复原有土地利用功能，不影响土地的后续使用；输电线路采用地下电缆和架空架设两种方式，杆塔选择占地小的窄基塔，其中地下电缆不涉及永久占地，铁塔仅有四个塔脚占地，铁塔下方仍具备耕种功能，均符合资源利用上线的要求。（4）与生态环境准入清单的符合性分析根据中共海南省委办公厅、海南省人民政府办公厅印发关于海南省“三线一单”生态环境分区管控的实施意见的通知（琼办发20217号），海南省共划定环境管控单元871个，分为优先保护单元、重点管控单元和一般管控单元三类，实施分区管控。根据中共东方市委办公室、东方市人民政府办公室关于印发关于东方市“三线一单”生态环境分区管控的实施意见的通知（东办发202132号），全市共划定环境管控单元211个，分为优先保护、重点管控和一般管控三大类环境管控单元，实施分区管控。本项目位于海南省东方市八所镇境内，项目涉及重点管控单元。本项目所在区域涉及的环境管控单元基本信息及准入要求见表1.1。表1.1本项目所在区域涉及的环境管控单元基本信息及准入要求环境管控分区名称东方市重点管控单元3市级行政单元东方市县级行政单元东方市管控区分类重点管控区生态环境分区类型高污染燃料禁燃区、大气环境受体敏感重点管控区、建设用地污染风险重点管控区环境管控单元准入要求空间布局约束1.执行大气环境（受体敏感重点管控区）普适性管控要求。2.执行土壤环境（建设用地污染风险重点管控区）普适性管控要求。3.执行自然资源（高污染燃料禁燃区）普适性管控要求。4.重点加强油气储运VOCS排放管理，加强油气回收。全面实施城镇燃气工程建设。污染物排放管控1.执行大气环境（受体敏感重点管控区）普适性管控要求。2.执行自然资源（高污染燃料禁燃区）普适性管控要求。3.区域内保留企业采用先进生产工艺，进行环保措施升级改造，严格落实污染治理设施。使用电、天然气等清洁能源。全面禁止露天烧烤。环境风险防控L执行大气环境（受体敏感重点管控区）普适性管控要求。2.执行土壤环境（建设用地污染风险重点管控区）普适性管控要求。3.有效管控建设用地开发利用土壤环境风险，防范用地使用过程土壤环境污染，强化企业关闭搬迁后土壤环境监管，严格污染地块再开发利用监管，有序推进建设用地绿色可持续修复，加强暂不开发利用污染地块风险管控，强化污染地块信息共享。资源开发效率要求/本项目为电力供应行业，属于公共基础设施，不属于所涉及重点管控单元中高污染燃料禁燃区、大气环境受体敏感重点管控区、建设用地污染风险重点管控区内的依法禁止或限制开发建设活动。项目所在区域电磁环境、声环境质量经现状监测，均符合相应环境标准要求。施工期主要污染物为施工扬尘、施工废水、施工噪声，采取相应污染防治措施后对环境质量影响较小。运行期不产生大气污染物；输电线路采用地下电缆敷设和架空架设，架空线路可提高导线对地高度以减少环境影响。因此，本项目的建设符合海南省及东方市关于“三线一单”的管控要求。2、相关生态环境保护法律法规政策及生态环境保护规划的符合性分析（1）与电网规划相符性IlokV罗八II线于1971年建成投运，至今运行已超50年，属超期服役。为消除该线路的运行安全隐患，提高其供电能力和供电的可靠性，UOkV罗八11线重建工程的建设十分必要。本项目已取得海南电网有限责任公司关于IlokV罗八H线重建工程可行性研究报告的批复海南电网规划2021J107号，东方市“十四五”智能配电网规划。因此，本项目符合海南省及东方市的电网规划。(2)与当地发展规划相符性本项目已取得东方市自然资源和规划局的书面回函。根据东市自然资源和规划局关于申请出具东方IIokV罗八II线重建工程线路路径走廊规划意见的亚函，原则支持该项目建设，拟建线路走廊基本符合规划要求。因此，本项目符合东方市的相关规划要求。(3)与海南省生态保护红线区及三线一单相符性分析经核查，本项目不涉及海南省生态保护红线区。本项目不属于所涉及的重点管控单元中禁止、限制的开发建设活动，本项目建设符合海南省“三线一单”生态环境分区管控的实施意见及东方市“三线一单”生态环境分区管控的实施意见的管控要求。(4)与输变电建设项目环境保护技术要求相符性分析经现场调查，本项目不涉及生态环境敏感区；部分线路利用已建线路走廊走线，减少新开辟走廊；同时尽量沿已建道路走线，避让城镇居住区，减少电磁和声环境影响。因此项目选线符合输变电建设项目环境保护技术要求(HJ1113-2020)中输变电工程选线环保技术要求。综上，本项目的建设及运行遵守相关生态环境保护法律法规政策及生态环境保护规划。二、建设内容地理位置2.1地理位置IIOkV罗八II线重建工程位于海南省东方市八所镇境内，线路起于220kV罗带变电站，止于IlokV八所变电站。本项目地理位置示意图见附图U2.2项目组成及规模本项目建设规模为：本项目线路起于220kV罗带变电站，止于IIOkV八所变电站，新建线路路径长约5.34km,采用架空架设和地下电缆敷设。同塔双回（本期双回挂线，远期预留一回）架空线路路径长约3.7km,导线截面为30Omm2,新建杆塔21基（含IIOkV罗带至富岛化肥线改造1基单回塔）；地下电缆线路路径长约1.64km,其中新建段长约1.06km,利旧段长约0.58km,电缆截面为80Omm2。同时需拆除原UOkV罗八II线长约3.16km,拆除杆塔14基；拆除原IlOkV八所至871电台线长约0.89km,拆除杆塔4基。HOkV罗八II线重建工程组成一览表见表2.U表2.1IIOkV罗八11线重建工程组成一览表项目HOkV罗八II线重建工程线路路径长度5.34km项目组成及规模主体工程3.7km1.64km（新建段1.06km,利旧段0.58km）架设（敷设）方式同塔双回垂直排列架空地下电缆（新建排管、顶管、直埋，利旧已建顶管和电缆沟）导线（电缆）型号JL/LB20A-300/40铝包钢芯铝绞线ZRA-YJLW02-Z-64/110-1×8（）（）m1小型交联聚乙烯铝护套纵向阻水电力电缆导线（电缆）外径23.9mm102.8mm塔基数量21基（其中耐张塔11基，直线塔10基）跨越情况跨越村级以下道路13次、跨越UokV线路4次钻越IlOkV线路4次、钻越公路4次、钻越排水/污水管10次、钻越天然气5次、钻越通信线10次、钻越供水管5次辅助工程本次拆除原IlokV罗八II线杆塔及导地线，拆除线路长度为3.16km,拆除杆塔14基。本次利用已退运的HOkV八所至871电台线路的部分线路廊道走线，需对IlOkV罗带至富岛化肥线进行改造，即新建1基终端单回塔为锚固塔以便与IlOkV八所至871电台线断开电气连接，之后重新紧线约0.7km,拆除原IlOkV八所至871电台线路M1M4段长约0.89km,拆除杆塔4基。公用工程/储运工程/临时工程施工期围挡、密目网苦盖、初沉池等牵张场、施工道路、塔基施工作业面、临时堆土场依托工程IIOkV八所变电站利旧IlOkV罗八II线间隔。22OkV罗带变电站利旧原罗八I线间隔，本期仅增加IIOkV电缆终端支架，其余设备维持不变。现有工程环保手续履行情况及建设情况IlOkV罗八II线为IlOkV八所变电站主供电源线路之一，由建成于1971年的IlOkV南石至八所线路在2006年接入220kV罗带变电站而形成。至今已运行50年。因为投运时间较早，未履行环评审批及竣工环保验收手续。根据海南省生态环境保护厅关于印发辐射类建设项目历史遗留问题处置工作实施方案的通知（琼环辐字2（）1611号）的要求，该线路于2016年12月进行了环境现状监测并报海南生态环境保护厅备案，纳入环保日常监管，电磁监测备案文号为琼环辐清2016234号。IlOkV罗八H线现状为IlOkV罗八城新线，即新北T接罗八H线形成。现状线起于220kV罗带变电站，止于IIOkV八所变电站，线路全长约5.6km。全线共使用21基杆塔，其中水泥杆16基，铁塔5基。其中1#4#杆塔（P1P4）与IlOkV罗带新北线路（罗新线）同塔双回架设，导线截面为24Omm2,4#21#杆塔为单回架设，导线截面为150mm20此外，由于该线路已运行多年，杆塔老旧，金具锈蚀，进行了多次技改，运行至今基本运行正常。本期项目建设本项目线路起于22OkV罗带变电站，止于IlOkV八所变电站，新建线路路径长约5.34km,采用架空架设和地下电缆敷设。同塔双回（本期双回挂线，远期预留一回）架空线路路径长约3.7km,导线采用JL/LB20A-300/40铝包钢芯铝绞线，新建杆塔21基（含IlokV罗带至富岛化肥线改造1基单回塔）；地下电缆线路路径长约1.64km,采用排管、顶管、直埋和电缆沟混合敷设，其中新建排管、顶管和直埋段长约l06km,利用已建顶管和电缆沟段长约0.58km,电缆采用ZRA-YJLW02-Z-64/110-1×800mm2型交联聚乙烯铝护套纵向阻水电力电缆。本次需拆除原IIOkV罗八II线长约3.16km,拆除杆塔14基；拆除原IlOkV八所至871电台线长约0.89km,拆除杆塔4基。总平面及现场布置2.3总平面及现场布置2.3.1 线路路径新建线路由22OkV罗带变电站IlOkV构架处采用电缆向南出线，出线右转向西采用直埋敷设40m至罗带站西南角进入已建电缆沟D2,再次右转利用该电缆沟向北敷设至罗带站门口D3处，左转继续利用已建电缆沟沿罗带站进站道路南侧向西北方向走线至国道G225东侧D4,利用已建顶管向西北方向钻越国道G225并敷设至其西侧D5处，然后线路右转新建排管向西北方向敷设至D6,然后利用D6D7段已建成的电缆线路敷设约755m,之后线路自D7处新建顶管钻越规划道路向西敷设至D8,改为新建排管沿规划绿地红线向西北方向敷设至D9,然后左转继续采用排管钻越现状IlOkV罗八城新线向西南方向敷设至电缆终端杆Jl，在此，线路由电缆敷设转为架空架设，架空线路沿规划道路向西南方向走线至罗带河北侧J2,右转跨过UOkV罗带至八所I线、罗带至富岛化肥线至J3,接着再次右转平行IlOkV罗带至八所I线、罗带至富岛化肥线向西北方向走线至居龙村西南侧，跨过八化I线、八化II线（已停运）至J7,然后右转利用已停运的八所至871电台线路M1#M4#段走廊，平行八化H线（已停运）走线至思源学校西侧的J8,线路左转沿已建进校道路西南侧向西北方向走线至二环南路西南侧的电缆终端杆J9处，线路在此由架空架设转为电缆敷设，右转新建顶管钻越进校道路至DlO,之后新建排管沿二环南路东侧人行道、非机动车道敷设至Dll,左转后新建顶管钻越二环南路至IlOkV八所变电站东侧D12,然后左转新建排管向西接入八所变电站。本次利用的已建顶管和电缆沟属于罗带站IlokV供电线路网架完善工程，其中利用已建顶管80m,利用已建电缆沟500m。本次D6D7段已建电缆线路是由东方市八所镇人民政府主持的东方IlokV罗八城新线48#-53#迁改工程中将IlOkV罗八城新线（即IlOkV罗八II线）48#-53#塔间线路由架空架设改为地下电缆敷设的工程，本次利用其电缆线路755m<>2.3.2导线、地线、杆塔技术参数（1）导线、地线本工程架空段线路导线采用IXJLLB20A-3（）04（）铝包钢芯铝绞线，导线直径为23.9mm,电缆段线路采用ZRA-YJLWo2Z64IIo-IX8（）Omm2型交联聚乙烯铝护套纵向阻水电力电缆，电缆外径为102.8mm；地线采用2根OPGW-36B1-8型光缆。（2）杆塔本工程共新建杆塔21基，其中转角塔11基，直线塔K）基。塔型为1B1W8-J1、1B1W8-J2.IBlW8-J3、IBlW8-J4、1B1W8-ZM1>1B1W8-ZM2o表2.2本项目杆塔使用情况一览表序号杆塔型式呼高数量（基.小计（基）1双回路百线管塔IB2WX-SZZGl3312双回路直线管塔1B2WX-SZZG2363直线10基3双回路直线管塔1B2WX-SZKZG39444225双回路转角管塔IB2WX-SJZG33316双回路转角管塔1B2WX-SJZG43017331转角11基82419双回路转角管塔1B2WX-SJZG527I1033511单回路转角角钢塔ICBTl151合计21基(3)导线对地和交叉跨越距离本项目线路交叉跨越为跨越村级以下道路13次、跨越IlOkV线路4次。根据110kV-750kV架空输电线路设计规范(GB50545-2010)的要求，导线对地和交叉跨越距离见表2.3,本项目线路在满足导线最小距离要求基础上设计建设。表2.3导线对地和交叉跨越距离项目最小距离对地距离非居民区6.0m居民区7.0m交叉跨越建筑物5.0m公路(地面)7.0m弱电线和电力线3.0m水体6.0m2.3.3项目占地及土石方量(1)项目占地本项目建设占地包括永久占地和临时占地，其中永久占地为输电线路塔基占地，临时占地包括输电线路牵张场、杆塔施工区、施工临时道路区、电缆开挖临时堆土区等。工程占地总面积约9920m2,其中，永久占地面积约420m2,临时占地约9500r112(其中塔基施工场地区占地约2100,牵张场占地约400m2,施工便道占地约600m2,电缆开挖临时堆土区占地约640Om2)。项目占地面积一览表见表2.4。表2.4本项目占地面积一览表项目永久占地面积m2临时占地面积m2输电线路杆塔施工区4202100牵张场/400施工临时道路区/600电缆开挖临时堆土区/6400共计42095009920(2)土石方量本项目输电线路塔基区共产生挖方量约2637611P0工程产生的土石方量可部分用于回填，开挖时的表土分别临时堆存于场地一角，施工结束后用作牵张场等施工迹地的绿化覆土。本项目电缆线路采用排管、顶管、直埋和利用已建顶管和电缆沟混合敷设，其中利用已建顶管和电缆沟敷设长约058km,新建排管、顶管、直埋长约1.06km。新建电缆开挖方量约1398?,回填量约675m3,余方量约723.本项目不设弃土弃渣场，余土不随意丢弃。目前项目处于可研阶段，待施工前建设单位或施工单位将签订弃土弃渣综合利用协议，施工过程产生的充土弃渣将根据当地相关法律法规合法合规进行综合利用。2.3.4 线路牵张场设置及数量输电线路工程原则上每隔57km设置处牵张场，选择在地势平坦的区域，且满足牵引机、张力机能尽量直接运到位的要求。架线施工过程中，优先选取邻近道路的转角塔位附近作为牵张场，以减少了施工临时道路的修建。本项目结合沿线实际情况，全线共设置牵张场2个，占地面积合计约为4(X)m2°2.3.5 施工布置(1)施工营地：本项目不单独设施工人员临时居住区，施工人员可以在线路沿线村庄租住。(2)施工便道：本项目线路沿线可利用已有高速公路、国道及与其相连的县道、乡道，交通条件便利，不足可新增人抬道路。(3)临时施工用地仅为材料、设备堆放用地。每个塔基周边平坦处设施工区，以满足基础开挖、碎浇筑、铁塔组立、材料堆放等施工需要。寿施工方案本项目输电线路采用地下电缆敷设和架空架设两种方式。2.4.1 电缆施工方案地下电缆线路主要施工活动包括材料运输、电缆的开挖、敷设和回填等几个方面，在电缆沟开挖后应及时覆土，并进行植被恢复，以减少水土流失和扬尘对周围环境的影响。本项目主要采用顶管、排管、直埋及利用已建顶管和电缆沟方式敷设。电缆线路施工工序流程图2.4.2 架空线路施工方案架空线路施工主要分为杆塔基础、杆塔组立和导线架设几个步骤，施工在线路路径方向上分段推进，即在一个工段上完成基础、立塔和架线后再进行下一个工段的施工。各工序安排见线路施工工序流程图。(1)基础施工根据线路工程沿线地形、地质条件以及施工条件，优先采用掏挖基础以保护环境，不便掏挖成型的地区可采用板式基础。土石方开挖采用机械与人工开挖结合方式。以掏挖基础为例，开挖基坑时不扰动原状土，避免大开挖后再填土。混凝土量相对较少，基础混凝土浇制不需制模。基础浇筑采用商品混凝土直接浇筑方式。(2)铁塔组立施工采用内拉线悬浮抱杆或外拉线悬浮抱杆分段分片吊装。铁塔组立采用分片分段吊装的方法，按吊端在地面分片组装，吊至塔上合拢，地线支架与最上段塔身同时吊装。吊装或大件吊装时，吊点位置要有可靠的保护措施，防止塔材出现硬弯变形。图2.1本工程线路施工工序流程图(3)架线施工线路架线采用张力架线方法施工，施工方法依次为：放线通道处理、架空地线展放及收紧、展放导引绳、牵放牵引绳、牵放导线、锚固导线、紧线临锚、附件安装、压接升空、间隔棒安装、耐张塔平衡挂线和跳线安装等。线路沿线设置牵张场，采用张力机紧线，一般以张力放线施工段作为紧线段，以直线塔作为紧线操作塔。紧线完毕后进行附件、线夹、防振金具、间隔棒等安装。架线施工中对交叉跨越情况一般采用占地和扰动均较小的搭建竹木塔架的方法，在需跨越的线路、公路、铁路的两侧搭建竹木塔架，竹木塔架高度以不影响其运行为准。(4)线路拆除本期工程拆除拆除原IlOkV罗八II线长约3.16km,拆除杆塔14基；拆除原IIOkV八所至871电台线长约0.89km,拆除杆塔4基。1)拆线方案：原则上以每个耐张段为单位，分段同步拆线。具体步骤如下：临时拉线：拆除导线前在需拆除的耐张段的外侧设置临时拉线，利用耐张塔松线开断回收；拆除跳线：将耐张段直线塔上导、地线翻入滑车；松线：松线选用钢丝绳做总牵引或用带绞盘拖拉机，拖拉机前用地锚固定，防止受力后倾；在地面开断导、地线。2)拆塔施工方案：拆除水泥杆时采用机械拔出清理即可，周边如有碾压，施工结束后及时恢复。拆除铁塔时对地上部分塔架进行拆卸，将铁塔基座清除至不影响地表景观、满足周边复耕要求。工程拆除的旧杆塔、钢材、旧导线、绝缘子串、金具等材料均交由海南电网有限责任公司东方供电局委托专业单位分类回收并处理，不随意丢弃。2.4.3建设周期本项目拟定于2022年7月开始建设，2022年12月建成，总工期为6个月。若项目未按原计划核准批复，则实际开工日期相应顺延。其他受东方市八所镇城市规划影响，本项目线路路径方案唯一，无比选。三、生态环境现状、保护目标及评价标准3.1 生态环境现状3.1.1 项目所在区域主体功能区规划本项目建设地点位于海南省东方市八所镇境内。根据海南省人民政府关于印发海南省主体功能区规划的通知（琼府201389号），项目位于国家重点开发区域。与本项目相关的规划情况如下：该区域的功能定位：我国面向东盟国家对外开放的重要门户，中国东盟自由贸易区的前沿地带和桥头堡，区域性的物流基地、商贸基地、加工制造基地和信息交流中心；支撑国际旅游岛经济增长的重要增长极，落实区域发展总体战略、促进区域协调发展的重要支撑点，海南重要的人口和经济密集区。3.1.2 项目所在区域生态功能区规划本项目建设地点位于海南省东方市八所镇境内。根据海南省生态功能区划，本项目所在区域位于东方工业与城镇发展作物生态功能区（I-4-2）o表3.1项目所在生态功能区划概况表生态功能分区单元所在区域与面积产业发展方向生统功要系务能主态服主要生态保护措施主要生态环境问题生态区生态亚区生态功能区I海南岛海岸带生态区I-4西部海积阶地与沙丘岸生态亚区I42东方工业与城镇发展作物生态功能区包括东方市八所镇、罗带乡、新龙镇、新街镇、墩头镇等沿海乡镇，面积473.8km2o港口航运和油气化工、海洋捕捞业土壤保持、社会生产功能海防林保护和沙化治理，工业污染治理、农业污染控制海岸带生态系统退防护林破碎化、土地沙化和贫瘠化3.1.3生态环境现状（1）本项目生态环境现状本项目建设地点位于海南省东方市八所镇境内，项目内容为IlOkV输电线路重建工程。根据海南省"多规合一”信息综合管理平台（公众版）（http:/yzk.hniplan.eom/index.html#）查询，本项目涉及用地类型为自然保留地、城镇建设用地、Iv及保护林地、公路用地、乡村建设用地和园地等。本项目线路采用地下电缆敷设和架空架设两种方式。架空线路沿线地形平地占65.0%,泥沼（水田）占35.0%o电缆线路沿线地形平地占80.4%,泥沼（水田）占19.6%o项目所在区域地貌为海相阶地地貌，沿线植被主要为水田、果园、校树、榔树及杂树灌木，本工程评价范围内未发现需要特殊保护的野生动植物。3.1.4 地表水环境现状根据2021年度东方市水环境质量监测月报统计，东方市辖区内昌化江、罗带河、感恩河以及大广坝水库等河(湖)的水环境质量开展监测。其中国控、省控地表水监测断面水质达到或优于地表水环境质量标准(GB3838-2002)In类标准的优良率为73.63%；城镇集中式饮用水水源地监测断面水质优良，均达到集中式生活饮用水地表水水源地以及保护区水质要求；入海河流监测断面水质达到或优于地表水环境质量标准(GB3838-2002)III类标准的优良率为43.75%；城镇内河检测断面都达到水质管理目标(IV类)，无劣V类水体。本项目输电线路南侧约190m处为罗带河。罗带河水质存在污染状况。3.1.5 大气环境现状根据2021年度东方市环境空气质量月报统计，东方市环境空气质量保持优良水平，优良率为98.9%,达到国家环境空气质量标准(GB3095-2012)一级标准275天，二级标准86天，三级轻度污染4天。主要污染物二氧化硫(SO2)月均值为6gm3,二氧化氮(No2)月均值为7gm3,可吸入颗粒物(PMio)月均值为27gm3,一氧化碳(CO)日均值第95百分位数为0.5mgm3,臭氧(03)日最大8小时均值的第90百分位数为105gm3,细颗粒物(PM")月均值为15gm3o3.1.6 声环境现状评价为了解本项目所在区域声环境质量现状，环评机构委托西安忠诚辐射环境检测有限公司(CMA证书号：192712050108)于2022年3月5日对拟重建IlokV罗八II线沿线的声环境进行了现状监测。(1)监测项目昼间、夜间等效A声级，Leq,<1B（八）(2)监测方法声环境质量标准(GB3096-2008)(3)监测仪器表3.2本项目声环境现状监测仪器一览表仪器名称型号规格多功能声级计AWA6228+型仪器编号XAZC-YQ-020校准器AWA6021AXAZC-YQ-022测量范围20dB132dB检定单位陕西省计量科学研究院检定证书ZS20211243J检定有效期2021.6.232022.6.22ZS20211141J2021.6.23-2022.6.22(4)监测时间及监测条件表3.3监测时间及监测环境条件监测日期监测时间风速(ms)天气状况校准读数EdB（八）检测前检测后2022.3.58:1511:051.22.6晴93.893.822:02-22:562.0-3.4晴93.893.8（5）监测布点原则拟重建线路沿线声环境敏感目标选择距线路较近、有代表性的环境敏感点，测点布置在敏感建筑物靠近线路侧，距敏感建筑物Im外，距地面高度为1.2m处。本次共设置7个噪声监测点位。（6）质量保证为确保检测报告的准确性、科学性，海南瑞辐科技有限公司制定了相关的质量控制措施。监测仪器监测仪器定期校准，并在有效期内使用。每次监测前后须在现场进行声学校准，其前后校准示值偏差不得大于0.5dB,确保仪器处在正常工作状态。环境条件监测时环境条件须满足仪器使用要求。声环境监测工作应在无雨雪、无雷电、风速V5ms条件下进行。人员要求监测人员应经业务培训，考核合格并取得岗位合格证书。现场监测工作须不少于2名监测人员才能进行。数据处理监测结果的数据处理遵循统计学原则。监测报告审核监测报告审核实行“一审、二审、签发”的三级审核制度，确保监测数据和结论的准确性和可靠性。（7）监测结果表3.4IlOkV线路沿线声环境质量现状序号工程名称测点位置声环境背景值1.eq（dB（八）昼间夜间1HOkV罗八II线重建工程拟建架空线路西北侧约2m处居龙村委会居龙新村2层平顶菜园看护房东南侧墙外（1）43402拟建架空线路东南侧约16m处居龙村委会居龙新村1层尖顶养牛看护房门口（2）41383拟建架空线路东北侧约28m处居龙村委会居龙新村3层平顶民房西南侧墙外（3）41414拟建架空线路跨越居龙村委会居龙老村1层平顶养殖看护房门前（4）42405拟建架空线路西北侧约8m处居龙村委会居龙老村1层平顶民房门前（5）44406拟建架空线路西南侧约Ilm八所村委会八所村2层平顶民房门口（6）41397I拟建架空线路东北侧约20m八所村委会八ITTI/II所村3层平顶商住楼门前(7)L表3.3表明，拟重建HOkV罗八II线路沿线声环境敏感目标处声环境质量监测值昼间为(41-44)dB（八）夜间(3841)dB（八）。测点序号6和7的监测点声环境质量监测值昼间、夜间均满足声环境质量标准(GB3096-2008)4a类标准要求(昼间70dB（八）夜间55dB（八）),其余监测点声环境质量监测值昼间、夜间均满足声环境质量标准(GB3096-2008)1类标准要求(昼间55dB（八）、夜间45dB（八）)。3.1.6、电磁环境现状评价为了解本工程所在区域电磁环境质量现状，环评机构委托西安志诚辐射环境检测有限公司于2022年3月5日对拟重建IlokV罗八11线路沿线的工频电场、工频磁场进行了现状监测。现状监测结果表明，拟重建线路沿线电磁环境敏感目标处工频电场强度为(1.08-249)Vm,工频磁感应强度为(0.05380.290)To工频电场、工频磁场均小于电磁环境控制限值(GB8702-2014)中频率为50Hz,公众曝露控制限值为4000V/m和10()HT的标准限值要求。电磁环境现状监测情况详见电磁环境影响专题评价。3.2 与项目有关的原有环境污染和生态破坏问题IlokV罗八II线重建工程为重建工程。与本项目相关的原有污染主要为现状IlokV罗八II线路、已建220kV罗带变电站、IIOkV八所变电站和IIOkV新北变电站对环境产生的影响。与IlokV罗八II线由建成于1971年的IlokV南石至八所线路在2006年n接入220kV罗带变项电站而形成。至今已运行50年，因为投运时间较早，未履行环保手续。根据海南省生态环境目有保护厅关于印发辐射类建设项目历史遗留问题处置工作实施方案的通知(琼环辐字2016ll关号)的要求，该线路于2016年11月报海南生态环境保护厅备案，纳入环保日常监管，现状监的原测表备案文号为琼环福清2016249号。有220kV罗带变电站于2002年建成投运，因为投运时间较早，未履行环保手续。根据海南环境省生态环境保护厅关于印发辐射类建设项目历史遗留问题处置工作实施方案的通知(琼环污辐字2016ll号)的要求，该线路于2016年11月报海南生态环境保护厅备案，纳入环保日常染和监管，现状监测表备案文号为琼环辐清2016287号。现有主变2台，容量为2X120MVA,220kV生出线7回，UOkV出线11回。现有站内配套有配电装置楼、警卫室、事故油池、化粪池等。东态破方罗带220kV变电站#3主变扩建工程于2017年12月取得海南省生态环境保护厅环评批复琼环坏函20171932号。目前验收工作正在进行。问题IlOkV八所变电站于1985年投入运行，为户外无人值班变电站，电压等级为1103510kV,容量为2台20MVA主变压器，UOkV出线3回。因建成投运时间较早，前期未履行环评及验收手续。为解决该历史遗留问题，八所IlOkV变电站于2016年12月进行了环境现状监测并报海南生态环境保护厅备案，纳入环保Fl常监管，其电磁监测备案文号为琼环辐清(2016)209号。东方八所UOkV变电站#1、#2主变增容工程于2017年5月取得海南省生态环境保护厅环评批复琼环函2017642号。目前验收工作正在进行。罗带站IIOkV供电线路网架完善工程于2019年12月取得海南省生态环境厅环评批复琼环函2019480号。目前验收工作正在进行。已建输电线路和变电站自投运以来，运行状况正常，未发生环境污染事故，未收到周围公众环保投诉。根据对变电站和输电线路现状监测可知，变电站厂界周围和输电线路沿线工频电场、工频磁场和声环境均满足相应标准限值要求。变电站废水和固废依托原有事故油池、化粪池及垃圾暂存处等环保设施。输电线路在运行期间无废气、废水和固废产生。3.3 评价因子、评价工作等级、评价范围及环境保护目标3.3.1 评价因子本项目施工期产生的影响因子主要有施工噪声、施工扬尘、施工固体废物、施工废水、施工人员生活污水以及对周围生态环境的影响；运行期产生的影响因子主要有工频电场、工频磁场、噪声。依据环境影响评价技术导则输变电(HJ24-2020)相关要求，本项目主要环境影响评价因子见表3.5。表3.5本项目主要环境影响评价因子一览表评价阶段评价项目现状评价因子单位预测评价因子单位施工期声环境昼间、夜间等效声级，LeqdB（八）昼间、夜间等效声级，LeqdB（八）生态环境土地占用，临时占地、弃土弃渣对生态环境的影响土地占用情况，临时占地的恢复情况、弃土渣场的恢复与防护情况地表水环境pH、COD、BOD5、NH3-N石油类mg/LpH、COD、BoD5、NH3-N,石油类mg/L运行期电磁环境工频电场kV/m工频电场kV/m工频磁场T工频磁场T声环境昼间、夜间等效声级，LeqdB（八）昼间、夜间等效声级，LeqdB（八）3.3.2评价工作等级依据建设项目环境影响评价技术导则总纲(HJ2.1-2016)、环境影响评价技术导则输变电(HJ24-2020)、环境影响评价技术导则声环境(HJ2.4-2009)、环境影响评价技术导则生态影响(HJl9-2011)和环境影响评价技术导则地表水环境(HJ2.3-2018)确定本次评价工作的等级。(1)生态环境根据环境影响评价技术导则生态影响(HJl9-2011)：“依据项目影响区域的生态敏感性和评价项目的工程占地(含水域)范围，包括永久占地和临时占地，划分生态影响评价工作等级
