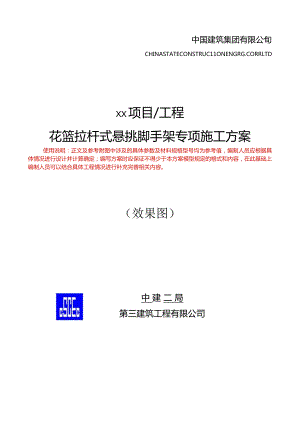

中国建筑集团有限公旬CHINASTATECONSTRUC11ONENGRG.CORRLTDXX项目/工程花篮拉杆式悬挑脚手架专项施工方案使用说明：正文及参考附图中涉及的具体参数及材料规格型号均为参考值，编制人员应根据具体情况进行设计并计算确定；编写方案时应保证不得少于本方案模型规定的格式和内容，在此基础上编制人员可以结合具体工程情况进行补充完善相关内容。（效果图）中 建 二 局第三建筑工程有限公司XXXX年XX月1.工程概况11.l.总体简介11.1.1.1112.结构概况21.2. 悬挑外架设计概况21.3. 施工平面及立面布置31.4. 施工要求715气候特征和季节性天气71.6. 风险识别与分级91.7. 参建各方责任主体单位102 .编制依据102.1. 主要规氾、规程、F准1。22安全管理法规文件112.3. 项目文件123 .施工计划123.1. 施工计划123.2. 材料及设备计划133.2.1. 施工准备133.2.2. 材料需求计划133.2.3. 施工设备及机具需求计划143.3. 劳动力计划154 .施工工艺技术164.1. 脚手架设*1»十参数164.2. 工艺流程194.2.1. 脚手架搭设工艺流程194.2.2. 脚手架拆除工艺流程244.3.1. 脚手架搭设244.3.2. 脚手架的拆除254.3.3. 脚手架构造措施274.4.574.4.1. 进场材料的质量验收584.4.2. 阶段性检查的主要项目和内容605.施工保证措施615.1. 组织保障措施615.1.1. 安全组织机构615.1.2. 女全保证体系615.1.3. 安全职责615.1.4. 安全技术交底625.1.5. f二I'635.1.6. 人员素质要求635.2. 技术保障措施635.2.1. 安全保证措施635.2.2. 质量技术保证措施645.2.3. 文明施工保证措施705.2.4. 环境保日施715.2.5. 冬雨期施工措施715.2.6. 防台风措施（有台风区域需有此措施，且外架设计时考虑台风因素）.725.3. 项监曰735.3.1. 监测组织机构735.3.2. 监测范围735.3.3. 监测项目及监测方法735.3.4. 监测频率745.3.5. 巡视检查755.3.6. 监测信息反馈756,施工管理及作业人员配备和分工771.1. 施工管理人员771.2. 专职安全人员781.3. 特种作业人员791.4. 其他作业人员797 .7、验收要求807.1. *807.1.1. 构件允许偏差807.1.2. 扣件拧紧抽样检查数目及质量判定标准817.1.3. 827.1.4. 钢构件的检查验收827.2. 验收程序887.2.1. 验收阶段887.2.2. 验收人员897.3. 验收内容897.3.1. 脚手架的验收897.3.2. 脚手架搭设的允许偏差和检验方法908 .应急处理措施938.1. 项目部应急领导小组及职责938.1.1. 应急领导小组938.1.2. 应急小组职责948.1.3. 事故报告流程9582生产安全事故应急响应措施961.1.1. 高处作业发生高处坠落的应急措施961.1.2. 检修电器、使用电动机械、工具等发生的触电事故的应急措施961.1.3. 伤害事故的应急措施971.1.4. 事故的应急措施971.1.5. 火灾事故应急措施971.3. 救援医院方位图及电话981.4. 应急物资准备989 .计算书989.1. 附件一：一般悬挑长度悬挑架计算989.2. 附件二：阳角部位悬挑架计算（包括联梁计算）989.3. 附件三：阳台/空调板/飘窗等部位悬挑架计算989.4. 附件四：悬挑钢梁3根立杆计算989.5. 附件五：悬挑钢梁4根立杆计算989.6. 附件六：其他必要的补充计算9810 .附图991 .工程概况1.1. 总体简介表1-1-1总体简介序号项目内容1工程名称2工程地址表1-1-2建筑概况序号项目内容1建筑面积总建筑面积（三）占地面积（M）地下建筑面积（三）地上建筑面积（三）2建筑高度绝对标高S）室内外高差（m）最高檐口高度（m）建筑总高（m）3建筑层数地上地下4建筑层高（仅对需搭设悬挑架的建筑进行统1#楼地下部分层高（m）地一TX层地下X层地上部分层高（m）首层二层（非标准层）标准层屋面层2#楼地下部分层高（m）地下X层地下X层地上部分首层层高（m）二层标准层屋面层1.1.2.结构概况表1-1-3结构概况序号项目内容1主体结构形式2与结构外架有关结构断面尺寸外墙厚度（方）柱断面尺寸（mm）梁断面尺寸（mm）楼板厚度（mm）3四周悬挑结构阳台空调板飘窗屋面挑檐装饰线条4混凝土强度等级1.2.悬挑外架设计概况要求：参照项目所在地地方标准，描述花篮拉杆式悬挑钢管脚手架的基本设计情况，包括架体纵横距、步距、悬挑高度，悬挑钢梁、联梁、上拉杆、下撑杆、固定件、锚固螺栓等主要构配件的规格参数。例：本工程地上外架采用花篮拉杆式悬挑钢管脚手架，搭设区域为XXX（明确搭设楼栋）。架体立杆纵距为XXm,横距XXm,步距XXm（纵距不应大于1.5m,横距不应大于L05m,步距不应大于18m）,具体详见平面布置图，外排杆在每步中间位置设置拦腰杆。一般部位悬挑钢梁选型XX#工字钢，特殊部位为XX#工字钢（当采用I型截面的型钢时，其截面高度不应小于160mm）。上拉杆采用20钢拉杆+M*可调节花篮螺栓，下撑杆采用XX型号槽钢并配备XX钢垫板及XX型号膨胀螺栓。XXXXmm连接钢板，XXXXmm钢垫板（根据当地要求设计，如江苏省地标规定，垫板不得小于80mm×80mm×8）,螺栓采用8.8级MXX高强螺栓，安全网采用密目网，脚手板采用钢笆网，挡脚板采用硬木板，搭设参数详见下表。（数据仅作为参考，以具体设计为准）表1-2-1各栋塔楼外悬挑架设计概况（表中数据仅为示例，图表无法表达，可增加文字描述）栋号各段悬挑架起止楼层各段悬挑高度（m）是否组织专家论证1#38F18是9-14F18是15-2018是21-2618是27屋面层19.50是2#楼5-IOF18是1116F18是17-2218是23-2818是29屋面层19.50是13施工平面及立面布置本工程施工总平面图布置图（图内应包括塔机、施工升降机、材料堆场等重要信息）、使用脚手架楼栋的典型结构平面图、立剖面图。Ci-Mf图1.3-1:塔吊及施工电梯平面布置图2(£,i7V8io'11)(仁)IM制，MltMm洲Till图1.3-2:1#楼典型结构平面图W(W»=-；-=n三JI无51。11111IlI口Hii*5叫.："mt场1台出拓置煲咨足斯制都合足曲%60型)令小in5噢令向昉S55DS0nii林Rlfr胆令用矗貂肾JM*V46JM加里3.4»合岫*万物军金小工i)O金昭期驾令足斯工¾个旧*8E令麻S¾JCT合出涉P23MO加堂M厅笆I20和金出tnIxn令而跖14*0令足就马15。H1MfjE&660_合用6既SJw令痴2捌合足跖£iOKO,nb三*1,<u418«»iitt图1.3-3：1#楼剖面图1.4.施工要求表L4-1工程目标序号项目内容1质量目标2安全目标3合同工期备注：如果计划开工日期与实际不符，可填实际开工日期表1.4-2脚手架搭拆计划表施工部位搭设时间（开始完成）拆除时间（开始完成）1#楼悬挑脚手架首次悬挑搭设XX年XX月XX年XX月首次悬挑拆除XX年XX月XX年XX月二次悬挑搭设XX年XX月XX年XX月二次悬挑拆除XX年XX月XX年XX月2#楼首次悬挑搭设首次悬挑搭设XX年XX月XX年XX月首次悬挑拆除XX年XX月XX年XX月二次悬挑搭设XX年XX月XX年XX月二次悬挑拆除XX年XX月XX年XX月1.5.气候特征和季节性天气表1.5-1气候特征和季节性天气序号项目内容备注1工程所在地XXX省XXX市2雨季施工XXX年XX月XXX年XX月是否有脚手架搭拆3冬季施工XXX年XX月XXX年XX月是否有脚手架搭拆4台风季节是否为台风影响地区是否有脚手架搭拆5地面粗糙度属于地面粗糙度的几类地区（A类指近海海面和海岛、海岸、湖岸及沙漠地区。B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区。C类指有密集建筑群的城市市区。D类指有密集建筑群且房屋较高的城市市区。）风荷载取值为XXXo1.6. 风险识别与分级表L6-1风险识别与分级序号作业活动危险因素描述可能导致的事故危险程度所涉及章节1架体搭设钢管壁厚不足坍塌一般2.3.3节、3.2.1节2立杆间距、步距过大坍塌重大4.3.1节、5.2.3节3架体拆除不穿防滑鞋高坠5.2.1节4不设警戒区，人员随意穿行物体打击5.2.2节5混凝土浇筑不按对称顺序浇筑坍塌4.3.5节6一次性堆料超高坍塌4.3.6节&.第9页/共100页1.7. 参建各方责任主体单位表1.7-1参建各方主体责任单位序号项目内容1政府安全监督部门2建设单位3设计单位4监理单位5总承包施工单位6挑架构配件供应单位/挑架安装分包单位2 .编制依据2.1. .主要规范、规程、标准（需根据工程情况,适当选择并及时更新）类型序号规范规程名称编号国家1钢管脚手架扣件GB15831-20062碳素结构钢GB/T700-20063直缝电焊钢管GB/T13793-20164低压流体输送用焊接钢管GB/T3091-20155钢结构设计规范GB50017-20106建筑结构荷载规范GB50009-20127混凝土结构设计规范GB50010-20108一般用途上斜拉杆GB/T20118-20179一般用途上斜拉杆吊索特性和技术条件GB/T16762-200910上斜拉杆夹GB/T5976-200611安全带GB6095-200912安全网GB5725-200913阻燃安全网CB/T3749-201514职业健康安全管理体系要求GB/T28001-201115建筑结构可靠性设计统一标准GB50068-201816建筑施工脚手架安全技术统一标准GB51210-201617施工脚手架通用规范GB55023-2022行业18建筑机械使用安全技术规程JGJ33-201219建筑施工工具式脚手架安全技术规范JGJ202-201020建筑施工安全检查标准JGJ59-201121建筑施工扣件式钢管脚手架安全技术规范JGJ130-201122建筑施工扣件式钢管脚手架安全技术标准T/CECS699-202023建筑施工承插型盘扣式钢管JGJ/T231-202124承插型盘扣式钢管支架构件JG/T503-201625建筑施工高处作业安全技术规范JGJ80-2016地方2627如江苏地标建筑施工悬挑式钢管脚手架安全技术规程（花篮螺栓/传统型钢脚手架用）DGJ32J121-2011282.2. .安全管理法规文件序号规范规程名称编号1中华人民共和国安全生产法中华人民共和国主席令第十三号2建设工程安全生产管理条例国务院第393号令3住建部危险性较大的分部分项工程安全管理规定中华人民共和国住房和城乡建设部令第37号4住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质（2018）31号5建筑工程预防高处坠落事故若干规定建质200382号文6中华人民共和国安全生产法（2014年最新修订）主席令第13号7建设工程安全生产管理条例国务院令第393号8危险性较大的分部分项工程专项施工方案编制指南建办质（202148号9房屋市政工程安全生产重大事故隐患判别标准（2022版）建办质（2022）2号2.3.项目文件序号类型日期1合同XXXX年XX月XX日2结构/建筑/幕墙XXXX年XX月XX日32.4.其他序号名称编号1施工组织设计2PKPM施工软件3品茗安全计算软件4应用的其他计算软件53 .施工计划3.1. 施工计划表3.1-1施工进度计划表分部分项工程/施工部位开始时间完成时间1#楼1#楼主体结构1#楼二次结构施工1#楼外保温施工2#楼2#楼主体结构施工2#楼二次结构施工2#楼外保温施工3.2. 材料及设备计划3.2.1. 施工准备例：D熟悉并审查方案及方案图，认真学习脚手架专项施工及安全规范，对已完工的相似工程组织学习，组织项目内部评审论证。2）外悬挑架施工前，及时完成对本方案审批，审批完成后及时组织论证。3）在施工前，由项目技术负责人组织现场工长、技术员、安全员及质检员、分包负责人、班组长进行方案交底，现场工长对作业班组全体人员进行作业前施工技术和安全技术交底；挑架构配件供应厂家技术负责人应参加方案交底及技术交底会并进行技术指导。4）在楼层结构施工、预制构件生产时按方案中挑梁布置图、埋件布置图和挑梁安装详图要求加工钢梁和预埋螺栓，做好定位和预埋工作。5）（如存在装配式外墙结构可参照考虑）装配式PC构件深化与悬挑架设计同时进行,秉承尽可能将悬挑钢梁及预埋件布置在现浇结构处的原则进行深化设计，如无法避免则应经过业主、监理、施工、设计、预制构件厂家、挑架构配件厂家等多方共同确认悬挑架选型合理性、预埋位置及做法、结构加强措施、钢梁安装及架体搭设条件，由预制构件厂家及挑架构配件厂家共同保证悬挑架预埋件埋设质量。6）当PC结合铝模板使用时，外墙铝模板下端的K板（平模外围起步板）作为上一层铝模板的起步板，待上一层混凝土达到强度之前不能拆除，会影响该位置的挑架上拉杆拉结，需与铝模板厂家提前沟通，有针对性深化铝模板，或可采用木方代替K板。3.2.2. 材料需求计划根据本工程总施工进度计划，本工程外架材料具体进场计划见下表。表3.2.2-1材料需求计划序材料名称及规格单位数量计划进场时间计划退场时间备注148*3.0钢管吨外架杆件2直角扣件个外架扣件3对接扣件个外架扣件4回旋扣件个外架扣件5阻燃式密目式安全网外立面、安全防护等6大眼兜网安全防护等7脚手板安全防护等8XX#工字钢（附吊耳及防滑钢筋）m拉杆式新型悬挑脚手架9XX级高强螺栓（附螺母、垫片）个每根主梁两个1020钢拉杆个短肢梁均需拉拉杆11XXXmin连接钢板个每根主梁一个12XXXmm钢垫板个每根主梁两个13下撑杆个大阳角均需下撑14注：本计划仅供参考，具体数量以现场实际使用情况为准3.2.3. 施工设备及机具需求计划表3.2.3-1施工设备及机具需求计划序号材料名称数量单位用途1扭力扳手把扣件拧紧力度检查2游标卡尺把检查脚手架钢管外径和壁厚高强螺栓3水准仪台外架水平位移监测检查4经纬仪台外架竖向位移监测检查5钢卷尺把搭设中的距离或长度检查6线锤个垂直度检查控制7角尺把检查剪刀撑与脚手架倾角8对讲机台指挥通信9哨子个指挥、警示10水平尺个预埋件、水平杆高差检查11电动扳手个钢管、扣件安装12电钻个模板打孔设预埋件133.3. 劳动力计划表3.3-1劳动力计划序号工种数量进场日期1架子工XXXXX年XX月2力工XXXXX年XX月3油漆工XXXXX年XX月4电焊工XXXXX年XX月4 .施工工艺技术4.1. 脚手架设计参数要求：外架搭设方案设计需充分考虑到当地要求（例如温州挑架不得超四层及18m,否则要专家论证）。重点明确所有不同部位（不同悬挑长度）架体搭设详细参数，形成脚手架方案设计表，并与附图、计算书一一对应；经过原结构设计计算复核，或经方案计算书核算并由原设计确认，明确结构承载力是否满足悬挑架设计要求，当局部结构（例如阳台板）承载力不满足要求时应对结构配筋进行加强或进行回顶等加固措施；悬挑架搭设方案设计，需充分考虑到室外电梯安装、卸料平台、二次结构、外墙施工.钢结构安装等影响因素例：XX楼悬挑架普遍悬挑长度为XXm,悬挑钢梁采用XX#工字钢，配备XXXXmm连接钢板、XXXXmm钢垫板、端部锚固X根XX型号高强螺栓，在钢垫板外配设双螺母，螺栓端外露长度不少于3扣和IOnuno立杆纵距XXXXm,横距XXm（备注：注意根据当地创优要求设置架体宽度），步距XXm,内排立杆与结构距离XXm；上拉杆采用XX型号圆钢拉杆并配备XX型号可调节花篮螺栓，每道钢梁均设上拉杆，水平夹角应不小于45。XX楼悬挑架局部悬挑长度为XXm,悬挑钢梁采用XX#工字钢，配备XXmm连接钢板、XXmm钢垫板、端部锚固X根XX型号高强螺栓，在钢垫板外配设双螺母，螺栓端外露长度不少于3扣和IOmm0立杆纵距XXm,横距XXmt步距XXm,内排立杆与结构距离XXm；上拉杆采用XX型号圆钢拉杆并配备XX型号可调节花篮螺栓，底部设置下撑杆对架体进行卸荷，下撑杆采用XX型号槽钢并配备XX钢垫板及XX型号膨胀螺栓，每道钢梁均设上拉杆和下撑杆，水平夹角均应不小于45。XX楼阳角部位最大悬挑长度XXm,悬挑主梁采用XX#工字钢，配备XXmm连接钢板、XXmm钢垫板、端部锚固X根XX型号高强螺栓，在钢垫板外配设双螺母，螺栓端外露长度不少于3扣和IOmm。联梁采用XX#工字钢，立杆纵距XXm,横距XXm,步距XXm,内排立杆与结构距离XXm,上拉杆采用XX型号圆钢拉杆并配备XX型号可调节花篮螺栓，底部设置下撑杆对架体进行卸荷，下撑杆采用XX型号槽钢并配备XX钢垫板及XX型号膨胀螺栓，每道钢梁均设上拉杆和下撑杆，水平夹角均应不小于45。XX楼阳台/飘窗悬挑架钢梁锚固部位为阳台板/飘窗边梁，悬挑长度为XXm,悬挑钢梁采用XX#工字钢，配备XXnUD连接钢板、XXmm钢垫板、端部锚固X根XX型号高强螺栓，在钢垫板外配设双螺母，螺栓端外露长度不少于3扣和10mm。立杆纵距XXm,横距XXml步距XXm1内排立杆与结构距离XXm；上拉杆采用XX型号圆钢拉杆并配备XX型号可调节花篮螺栓，底部设置下撑杆对架体进行卸荷，下撑杆采用XX型号槽钢并配备XX钢垫板及XX型号膨胀螺栓，每道钢梁均设上拉杆和下撑杆，水平夹角均应不小于45。悬挑钢梁悬挑长度小于及等于1800un时，设置一根钢筋拉杆；悬挑长度大于1800mm小于3000mm时，设置内外二根钢筋拉杆和下撑杆。两根斜拉杆并排布置且不得在同一拉点处。（注：钢梁悬挑长度小于等于1800mm时，可仅设置一根上拉杆，悬挑长度大于1800mm时，应同时设置上拉杆和下撑杆）表4.1脚手架方案设计表楼号类型部位悬挑主梁规格悬挑长度(m)立杆纵距/横距(m)横杆步距(m)内排立杆与结构距离(m)连墙件钢梁锚固部位上拉杆设置(直径和间距)下撑杆设置(直径和间距)附图计算书XX楼一般部位悬挑长度1.2m16#1.21,0.81.80.3二步二跨例：现浇结构边梁300*750悬挑长度1.5m特殊部位阳角外架三排立杆阳台空调板飘窗电梯井第18页/共100页通过原结构设计计算复核确认/计算书核算并经原设计签字确认，悬挑钢梁安装、架体搭设使用满足一般锚固部位结构边梁的承载力要求，可以不用进行结构加固，详见附件中的设计复核文件/计算书；针对悬挑脚手架对阳台悬挑板的荷载，通过对梁配筋的修改，达到满足脚手架受力的要求，且阳台不需要做回顶措施进行加固，计算结果具体见附件一计算书第13章节(60页-70页)，修改后配筋具体见附图1-3悬挑架平面布置图。4.2. 工艺流程4.2.1. 脚手架搭设工艺流程要求：重点关注花篮拉杆式悬挑架搭设步骤及搭设过程中的各个要点。例：施工顺序：搭设准备工作T剪力墙、结构梁埋设套管f安装悬挑主梁f纵向扫地杆f立杆f横向扫地杆f横向水平杆f纵向水平杆(格栅)一剪刀撑f安装花篮斜拉杆一拧紧花篮、调整悬挑梁端头高度f连墙件一铺钢笆网f扎防护栏杆f扎安全网421.1.螺栓套管预埋(1)在结构剪力墙、结构梁施工时，根据钢梁平面布置图埋设25螺栓套管，确保位置准确，套管在同一水平线上，注意上拉端的套管必须与钢梁中心线统一偏移50mm,以确保拉杆不与脚手架立杆碰撞。(2)每根悬挑梁在外侧模板上开两个25mm的圆孔，预埋同直径PVC套管进行临时固定，PVC套管在长度结构截面尺寸基础上加长50mm,横担在模板圆孔上，套管安装时,需确保PVC套管与模板接触面的无缝隙紧贴，防止碎浇捣时，混凝土漏浆。套管安装完毕后，碎浇捣时，严禁振动棒直接与预埋件接触，以确保预埋件不被损坏。(3)为保证悬挑架安装后的整体美观，上拉杆、下撑杆、悬挑梁三项位置的设置，均应尽可能设置在相对同一高度。为提高预埋件的使用安全，确保预埋件的受力最大化，所有预埋套管位置的设置，应在徐浇捣面往下IOCm至20Cm处的范围内为最佳预埋位置。图4.2.1.1-2型钢安装(4)对于悬挑结构，施工单位在预埋前，现场工长严格检查悬挑结构的配筋，有没有按“施工方案”或“计算书”里的新配筋图来布设钢筋；悬挑结构的新配筋布设不仅局限于悬挑本层，同时上拉层的钢筋布设也必须按“施工方案”或“计算书”里的新配筋图来布设钢筋(注：当上拉杆调节至受力状态后，上拉层的受力远大于悬挑层本层的受力)。15.2支撑体部位悬挑架布置留组an接包含聂E亶布工留原结构配筋调整需提供设计复核文件。图4.2.1.1-3悬挑结构型钢设置示意图(5)如本项目的悬挑梁平面布置图里出现“上下孔悬挑梁”。针对上下孔的悬挑梁,预埋套管为上、下布设，孔中对中间距为23Ommo图4.2.1.1-4上下孔悬挑梁设置示意图(6)现场预埋时，务必确保同根悬挑梁的两个预埋套管在同一个水平线上(应由专业厂家同时提供专用定位器与水平尺)。4.2.1.2.悬挑钢梁及下撑杆安装(1)安装钢梁：钢梁处混凝土强度达到IOMPa时开始钢梁安装。根据预埋套管的安装位置，按图纸标示的型号，找到对应型号的悬挑梁，逐条布置于悬挑层各个部位；钢梁安装前，底部设置可靠的找平架体(利用下部落地架或悬挑架体)，先在钢梁底部的脚手架立管上临时搭设间距约0.8m的两根水平大纵杆，将钢梁预先放置在两根大纵杆上，再用高强度螺栓将焊有底座钢板的钢梁内端固定在主体结构外围墙、柱、梁的侧面上。图4.2.1.2-1型钢安装(2)安装双头螺杆：现浇混凝土强度达到5MPa或达到其他相关要求强度后，开始安装双头螺杆。图4.2.1.2-2螺杆安装(4)安装下撑杆：在超长悬挑梁(大于1800mm)处，搭设脚手架前安装下撑杆，下撑杆采用XX号槽钢，2根M*膨胀螺栓，XXX钢垫板，固定于结构上。图4.2.L1-12下撑杆安装示意图421.3.杆件搭设(1)钢梁处混凝土强度达到15MPa或其他规定要求后，方可开始搭设外架，此过程严禁在悬挑梁或钢管架体上堆放重型材料，严禁在此过程中吊放塔吊上的任何材料。(2)在不具备连接“上拉杆”条件时，脚手架可搭设最高高度为XXm(搭设高度需经复核计算)，并采取临时拉结措施，当悬挑层上层的混凝土强度达到要求后，应尽快将上拉杆组装好，并及时将上拉杆调节至受力状态后，方可再往上搭设脚手架。图4.2.1.2-3架体安装4.2.1.4,上拉杆安装悬挑梁上拉杆上拉点，预留螺栓孔位置、规格正确。待外侧模板拆除且混凝土强度达到15MPa后安装上拉杆，上拉杆上拉点铁板外侧配备XXXmm钢垫板，在钢垫板外配设双螺母，螺栓端外露长度不少于3扣和IOmm。图4.2.1.4-1上拉杆安装(3)试块留置悬挑钢梁处、下撑杆下支点处及上拉杆拉结点处构件混凝土浇筑必须单独留置同条件试块，悬挑钢梁处试块应分别进行5MPa及12MPa强度试验，下撑杆试块必须按照抗压强度试块作为判定依据。4.2.2.脚手架拆除工艺流程例：清除架体杂物拆除脚手板、安全网T拆除小横杆T拆除大横杆拆除剪刀撑一拆除连墙件钢管及配件T用塔吊运至地面指定位置T拆除下一步脚手架T悬挑层的下一层搭设操作架T架子工上操作架塔吊配合吊短肢钢挑梁(架子工将塔吊挂钩挂在短肢梁上并固定牢固)一拆除固定短肢钢挑梁的高强螺栓T塔吊将短肢钢挑量吊运至地面指定位置。4.3.施工方法及操作要求431.脚手架搭设(1)脚手架搭设前，应做好各项准备工作。应配合施工进度搭设，悬挑脚手架钢梁应利用下层架体进行铺设，工字钢悬挑梁、吊环位置应错开下层架体的立杆位置。(2)按设计要求制作短肢钢挑梁(型钢梁)、上斜拉杆、专用预埋套管及高强螺栓、架体立杆定位筋，立杆定位筋焊接在短肢钢挑梁(型钢梁)上，要求接触面焊透且四周围焊，并对制作好的工字钢悬挑梁包括其上的架体立杆定位筋和上斜拉杆预埋栓环进行除锈、防锈处理。(3)脚手架搭设时，采用统一规格钢管搭设。短肢钢挑梁(型钢梁)及专用预埋套管、高强螺栓及预埋环均采用厂家专用材料。(4)架体搭设前应先做一段样板验收合格后再大面积展开施工。(5)每搭设完一步脚手架后，应按照规范要求校正步距、纵距、横杆及立杆的垂直度。脚手架搭设做到竖向垂直，横向交圈，间距均匀，满足垂直度和间距尺寸要求。(6)螺栓的拧紧扭力矩不应小于40Nm,且不应大于65Nm°在主节点处固定水平杆、剪刀撑、横向斜撑等用的直角扣件和旋转扣件的中心点相互不应大于150mm。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。(7)在脚手架搭设到一定高度后，及时按照方案和规范要求随工程进度设置连墙件，剪刀撑应随立杆、纵向和横向水平杆等同步搭设。悬挑架应配合施工进度搭设，一次搭设高度不应超过相邻连墙件架体以上二步。脚手架搭设到一定高度后，应及时满挂安全网。(8)脚手板应铺满、铺稳，在拐角的脚手板，应与横向水平杆可靠连接，防止滑动。栏杆和挡脚板均设置在外立杆的内侧。(9)悬挑层浇筑混凝土之前在布设短肢悬挑梁距离结构边向内3m处预埋300mm20钢筋头，外露200mm,用于悬挑脚手架开始搭设立杆时固定抛撑。(10)悬挑架外立面使用安全密目网，在密目网内侧满铺一层荷兰网。4.3.2. 脚手架的拆除例：花篮拉杆式悬挑架先拆除架体杆件，后拆工字钢。如果悬挑架底部有落地架，操作人员可在落地架上进行作业，如底部外架已拆除，此时需要木跳板来协助。项目部提前采购加长型安全绳，安全绳一端与室内结构固定，一端与作业人员固定。现场架体全部拆除后，只留下工字钢，将木跳板平铺在前后相邻的几个工字钢上，在高空搭设临时操作平台。先将塔吊的钢丝绳穿过需要拆除的工字钢前方耳板中，再通过跳板去拧开固定螺栓，螺母解除后，工字钢会自然下坠，此时会被耳板上的钢丝绳吊起，通过塔吊运输到地面。现场拆除人员不得少于2人，拆除时体重较重的人需压在木跳板后端，体重较轻的人绑好安全绳，到挑板的前端作业。工字钢拆除时，前方的作业人员也可以利用跳板返回。每拆除一根工字钢，木跳板就需要往后退一跨，这样依次拆除悬挑层的左右山墙和前后立面的工字钢，注意拆除时候应优先拆除建筑物四周角部的工字钢，最后拆除大面的工字钢。xO二,钢丝穿过耳板吊运工字钢(1)拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。(2)拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。(3)拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。(4)拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清原则依次进行。严禁上下同时进行拆架作业。(5)拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。(6)拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。(7)在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。(8)拆下的材料要集中塔吊吊运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和安全网要集中回收处理。(9)拆除人员应配备各良好的通讯装置，每个班组配备不少于一个对讲机，塔吊司索必须配备对讲机。(10)输送至地面的杆件，应及时按类堆放，整理保养。4.3.3. 脚手架构造措施433.1.型钢梁例：(1)花篮悬挑承力架的型钢挑梁由16#工字钢组成，根据不同用途分为普通型、加长型两种。普通型长度为1.2m-1.8m1加长型长度为1.8m-3.Omo型钢梁均为厂家成品部件，采用16#工字钢为主件，焊接底座板、三角加强板、U型上拉件、下撑件。材质均为Q235o共涉及三种形式(直线梁、斜线梁、对角梁)如下图，悬挑长度为12002500,不同型号钢梁统计详见下表。表4.3.3.1-1每次悬挑钢梁型号统计表楼号钢梁类型尺寸数量XXXX#直线梁1200311230411630817308斜角梁123081430161730415304对角梁143061730925004(2)直线梁、斜角梁及对角梁
