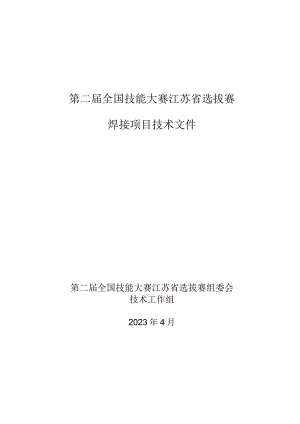

第二届全国技能大赛江苏省选拔赛焊接项目技术文件第二届全国技能大赛江苏省选拔赛组委会技术工作组2023年4月目录一、技术描述1（一）项目概要1（二）基本知识与能力要求1（三）考核目的5（四）相关文件6二试题与评判标准7（一）试题71 .试题模块描述72 .命题方式73 .赛题变化8（二）试题说明91 .一般性规定92 .模块1低碳钢组合件93 .模块2不锈钢管板结构13（三）评分标准141 .竞赛试题配分142 .评判方式143 .评分流程说明154 .成绩统计方法19三、竞赛规则20（一）裁判员分组及职责201 .监考组202 .保密组203 .外观评定组204 .射线探伤组205 .折断检验组216 .裁判员培训21（二）赛场规则21（三）技术违规处罚221 .对于模块1低碳钢组合件222 .对于模块2不锈钢管板结构23（四）纪律要求23四、竞赛场地及设备设施24（一）赛场要求24（二）基础设施清单251 .场地设备设施252 .材料273 .选手自带设备和工具说明284 .裁判员使用的设备和工具30五、健康安全和绿色环保32（一）安全责任32（二）选手安全防护要求32（三）有毒有害物品的管制33（四）赛事安全要求33（五）环境保护33附录1模块1低碳钢组合件焊接工艺选择清单34附录2个人防护要求35附录3评分概要36本技术文件是对焊接项目技术规则和竞赛试题的框架性描述，正式比赛内容及要求以竞赛最终公布的赛题为准。一、技术描述（一）项目概要焊工是操作焊接设备，进行金属工件焊接的人员，主要从事黑色金属、有色金属等材料产品与工程的焊接制造与安装。为了达到质量要求，焊工必须能够读懂焊接图纸、焊接标准和标记符号。焊工还应了解材料的特性并掌握所要求的焊接方法。焊工应掌握焊接作业安全和个人职业健康防护知识，并严格遵守安全和个人健康防护相关规定。（二）基本知识与能力要求竞赛以国家职业技能标准焊工（6-18-02-04）职业电焊工工种三级（高级工）应知应会为标准，参赛选手应掌握焊接相关的理论知识，但本次比赛不单独进行理论知识考试，相关的理论知识与要求将通过实际操作比赛来考核。选手应理解掌握下列知识和技能：1焊接作业健康安全知识权重（%）选手需了解和理解：1）焊接行业相关的健康、安全、防护和卫生的标准和法规；2）在各种环境下个人防护装备的防护范围、使用和维护；3）特殊作业或危险作业时如何选择和使用安全设备；4）安全环保，文明生产；5）电工基础知识；6）消防相关知识。10选手应具备的能力：1）安全用电常识；2）注意自身和他人安全；3）根据需要，选择、穿戴并维护个人防护装备；4）识别危险情况，并采取适当措施以保护自身和他人安全；5）在危险环境作业时，应遵守正确的工艺流程；6）保持工作环境整洁；7）在规定时间内完成工作。2焊接基础知识权重（%）选手需了解和理解：1）焊接方法的分类、特点及应用；2）焊接接头种类及坡口制备；3）焊接变形的预防及控制方法；4）焊接缺陷的分类、形成原理及防止措施；5）焊接工艺文件的相关知识；6）焊接方法代号及焊缝标注基本知识；7）焊接装配图和机械制图基础知识；8）金属材料热处理知识；9）基本数学运算和单位转换；10）几何原理、技术及计算。5选手应具备的能力：1）阅读并能理解图纸及说明；2）定位并识别尺寸和焊接符号；3）根据具体的焊接工艺焊接出可靠的焊缝。3焊接材料权重（%）选手需了解和理解：1）下列材料的机械性能和物理性能：碳钢不锈钢2）根据材料正确选择焊接方法；3）焊材的分类、特点及应用；4）焊材的正确存放和处理；5）焊接气体和保护气体的术语、特性以及安全使用；6）焊接对母材结构的影响。10选手应具备的能力：1）根据材料的机械性能和物理性能使用材料；2）根据焊材的种类、用途和安全因素正确储存焊材；3）依据图纸材料清单，选择并准备材料；4）选择保护焊接金属不受污染的方法；5）选择保护气体。4焊前准备权重（%）选手需了解和理解：1）工程及制造图纸及焊接符号的含义；2）焊材的分类和具体使用，包含：型号和牌号规格和特定用途选择和准备3）表面污染对焊缝性能的影响机理；4）依据下列内容正确设定焊机：焊接极性焊接位置材料材料厚度填充材料和送丝速度5）焊接设备、GTAW鸨极形状、焊丝种类和直径等的细微调整；6）能够根据焊接方法及坡口形式选择适当的焊材类型和尺寸；7）焊接设备、工具和夹具的安全；8）焊道排布原则；9）低碳钢、不锈钢的变形控制方法。10选手应具备的能力：1）根据设计要求进行焊接设备设置，包含（但不限于）：焊接极性焊接电流焊接电压送丝速度焊接速度焊条倾角金属过渡模式气体流量2）焊接设备、工具和夹具的安全检查；3）根据规范和图纸要求制备母材坡口、组对间隙及定位焊；4）根据母材厚度和障碍形状确定焊接层道数；5）通过合理的准备和操作来减少和校正变形；6）执行合理的工艺来控制热输入。5焊条电孤焊SMAW（Ill）焊接方法权重（%）选手需了解和理解：1）图纸焊接符号含义的解读；2）焊接位置，焊条施焊角度、焊接层道数、层间温度、焊接速度；3）有效起弧/停弧的技术；4）单面焊双面成形技术；5）对接焊缝和角焊缝无缺陷技术。15选手应具备的能力：1）按照国家标准规范焊接相关接头；2）解读焊接术语，并完成符合规范要求的任务；3）碳钢板、管的所有位置（除立向下外）的打底、填充和盖面焊接，根部焊道单面焊双面成形技术；4）管、板的对接焊缝和角焊缝的全熔透焊；5）停弧/起弧。6溶化极非惰性气体保护焊GMAW（135）焊接方法权重（%）选手需了解和理解：1）图纸焊接符号含义的解读；2）焊接位置，焊枪角度、焊接层道数、层间温度、焊接速度；3）有效起弧/停弧的技术；4）单面焊双面成形技术；5）对接焊缝和角焊缝无缺陷技术。10选手应具备的能力：1）按照国家标准规范焊接相关接头；2）解读焊接术语，并完成符合规范要求的任务；3）碳钢板、管的所有位置（除立向下外）的打底、填充和盖面焊接，根部焊道单面焊双面成形技术；4）管、板的对接焊缝和角焊缝的全熔透焊；5）.停弧/起瓠。7非惰性气体保护药芯焊丝电瓠焊FCAW-G（136）焊接方法权重（%）选手需了解和理解：1）图纸焊接符号含义的解读；2）焊接位置，焊枪角度、焊接层道数、层间温度、焊接速度；3）有效起瓠/停弧的技术；4）对接焊缝和角焊缝无缺陷技术。10选手应具备的能力：1）按照国家标准规范焊接相关接头；2）解读焊接术语，并完成符合规范要求的任务；3）碳钢板、管的所有位置（除立向下外）的焊接；4）停弧/起弧；5）管、板的对接焊缝和角焊缝的全熔透焊。8铃极情性气体保护电孤焊GTAW（141）焊接方法权重（%）选手需了解和掌握：1）图纸焊接符号含义的解读；2）焊接位置，焊抢角度、送丝方式、焊接速度；3）有效起弧/停弧的技术；4）对接焊缝和角焊缝无缺陷技术。15选手应具备的能力：1）按照国家标准规范焊接相关接头；2）解读焊接术语，并完成符合规范要求的任务；3）不锈钢的板、管的所有位置（除立向下外）的焊接；4）停弧/起弧；5）管、板的对接焊缝和角焊缝的全熔透焊。9焊后清理、质量保证和检测权重（%）选手需了解和理解：1）焊接质量控制的国家规范标准；2）焊接行业专业术语；3）焊接过程中可能出现的缺欠/缺陷；4）焊缝金属洁净度对焊缝质量的重要性；5）破坏性试验和无损试验的适用范围；6）符合相关国家及行业标准的焊工资格认证类别。15选手应具备的能力：1）根据图纸和规范要求完成焊缝焊接；2）识别焊接缺陷，并采取恰当的措施予以修补；3）采用恰当的措施保持焊缝金属的洁净度；4）使用钢丝刷、刮刀、藜子等进行焊缝清理；5）根据图纸要求，检查焊件是否达到所需的精准度、垂直度和平整度；6）进行基础无损检测，并了解更先进的检测方法。合计100（三）考核目的本次选拔赛试题参照第一届全国职业技能大赛技术文件和样题,结合我省实际情况及竞赛、训练成本，制定本次选拔赛焊接项目技术文件和样题，以检验参赛选手的焊接操作基本功为重点，竞赛项目涵盖全国职业技能大赛焊接项目所涉及的碳钢和不锈钢，以及碳钢和不锈钢所涉及的焊接工艺和各种焊接位置，并依据大赛规则，比赛前对公布试题进行抽签变化，变化内容可能包含焊接方法、焊接位置等，以达到全方位考察选手的技能水平和应变能力的目的（四）相关文件本技术工作文件只包含项目技术规则的相关信息。除阅读本文件外，开展本技能项目竞赛还需配合下列相关文件一同使用：竞赛试题图纸评分标准GB/T34560.1结构钢第1部分：热轧产品一般交货技术条件GB/T700碳素结构钢GB/T1591低合金高强度结构钢GB/T3280不锈钢冷轧钢板和钢带GB/T20878不锈钢和耐热钢牌号及化学成分GB/T14976流体输送用不锈钢无缝钢管GB/T324焊缝符号表示法TSGZ6002特种设备焊接操作人员考核细则GB/T3323.1焊接无损检测射线检测第1部分：X和伽玛射线的胶片技术NB/T47013承压设备无损检测组委会相关要求二试题与评判标准（一）试题1.试题模块描述（1）模块1：低碳钢组合件比赛时间：4.5小时。由4个试件组成：2个板对接焊缝试件、1个管对接焊缝试件、1个T型角焊缝试件。根据抽签结果，部分试件加障碍。焊接方法包括焊条电弧焊、药芯焊丝和实心焊丝熔化极非惰性气体保护焊（20%C02+80%Ar）o焊接位置包括板试件对接焊缝的立、仰焊接；角焊缝的平角焊、立角焊（立向上焊）、仰角焊；管试件对接焊缝的斜45。固定位置。试件需进行外观检验、X射线探伤或断口检验,其中板试件两端各20mm范围内不评分。（2）模块2：不锈钢管板结构比赛时间：L5小时。由304系不锈钢管、板组装焊接成的结构。采用鸨极惰性气体保护电弧焊方法，其中管对接焊缝加障碍。不锈钢板/管材厚度：4mm。焊接过程中需背部充氮保护。试件需进行外观检验、通球检验及X射线探伤。2 .命题方式本次竞赛以国家职业技能标准焊工（6-18-02-04）职业电焊工工种三级（高级工）基本要求和工作要求为基础，竞赛试题涵盖高级工必须掌握的碳钢、不锈钢两种母材、四种焊接方法和各种焊接位置。命题借鉴第一届全国职业技能大赛和世界技能大赛焊接项目试题设计，综合考虑我省实际情况，适当提高操作难度和评判要求，以充分展示我省焊接技能人才队伍水平。竞赛过程中通过为试件编制明暗码对试件实行保密并进行加密评判，对监考裁判实行回避制度，对评判工作流程实行全公开制度等措施，确保竞赛过程公平、公正、公开。本项目竞赛命题方式为公开原始命题。比赛前由组委会公布原始试题，赛前结合赛场设备、材料状况，按照本项目试题修改、变化的工作流程和规则，进行抽签确定竞赛试题，并由裁判长对最终比赛试题签字确认后向选手公布。3 .赛题变化（1）竞赛模块1低碳钢组合件比赛题目从附录1中所提供的备选题目中抽取确定。抽签规则如下：抽签顺序：管对接，1Omm板对接，16mm板对接，角焊缝。抽签原则：a.从所有管对接备选题目中随机抽取管对接比赛试题。b.将IOmm板对接备选题目中与管对接所抽取项目的焊接方法相同的备选题目去除后，从余下备选题目中随机抽取IOmm板对接比赛试题。c.将16mm板对接备选题目中与IOmnI板对接所抽取项目的焊接方法相同的备选题目去除后，从余下备选题目中随机抽取16mm板对接比赛试题。d.从所有角焊缝备选题目中随机抽取。（2）模块2不锈钢管板结构中管对接焊缝焊接位置为5G,管/板角焊缝焊接位置为5FGo（3）所有竞赛试题的最终变化结果应在赛前选手熟悉设备场地前予以公布。（二）试题说明1 .一般性规定（1）两个模块所有立焊位置均必须采用立向上方向施焊。（2）所有试件只可以使用赛场提供的标准装卡工具进行焊接。（3）所有试件在焊接过程中禁止使用包括冷却铜板、陶瓷衬垫等强迫焊缝成型的装置或材料进行焊接，禁止使用固体或液体媒介直接接触试件进行强制冷却。（4）试件一经使用，将不予换发。（5）参赛选手应按模块1、2的顺序依次完成2个模块试件焊接。2 .模块1低碳钢组合件（1）管打磨已完成的根部焊道背面和盖面焊道表面不允许打磨，须保持焊后状态，层间焊道及接头在重新焊接前允许打磨。“盖面焊道”是指达到焊缝尺寸要求的最后一层焊缝。定位焊a.参赛选手可以采用本技术工作文件所列的任一种焊接方法和位置进行定位焊；b.定位焊设置在坡口内，数量为3个，单个定位焊缝最长15mm；c.焊接开始后，试件不可被拆分再重新定位焊。只有在根部焊接没开始的情况下，才能重新定位焊。焊接控制点：焊接开始前，管组件应固定在赛场提供的装卡工具上，并举手示意监考裁判员再次确认定位焊缝长度和点数，确认后在12点钟位置打上钢印号，并将作为检查或测试的参考点。当水平固定和45。固定位置焊接时，选手焊接必须采用从6点到12点的立向上位置进行焊接，其中6点位置的起弧点中心必须位于5点到7点之间，收弧点中心必须位于12点位置左右各15mm范围内。清理焊接完成后可使用手动或机动钢丝刷清理焊缝表面，但不得伤及盖面焊缝和根部焊缝表面。(2) IOmm板打磨已完成的根部焊道背面和盖面焊道表面不允许打磨，须保持焊后状态，层间焊道及接头在重新焊接前允许打磨。“盖面焊道”是指达到焊缝尺寸要求的最后一层焊缝。定位焊a.参赛选手可以采用本技术工作文件所列的任一种焊接方法和位置进行定位焊；b.定位焊设置在坡口内，数量为2个，单个定位焊缝最长15mm；c.焊接开始后，试件不可被拆分再重新定位焊。只有在根部焊接没开始的情况下，才能重新定位焊。清理焊接完成后可使用手动或机动钢丝刷清理焊缝表面，但不得伤及盖面焊道和根部焊道表面。(3) 16mm板打磨已完成的根部焊道背面和盖面焊道表面不允许打磨，须保持第二届全国技能大赛江苏省选拔赛焊接项目技术文件焊后状态，层间焊道及接头在重新焊接前允许打磨。“盖面焊道”是指达到焊缝尺寸要求的最后一层焊缝。定位焊a.参赛选手可以采用本技术工作文件所列的任一种焊接方法和位置进行定位焊；b.定位焊设置在坡口内，数量为2个，单个定位焊缝最长15mm；c.焊接开始后，试件不可被拆分再重新定位焊。只有在根部焊接没开始的情况下，才能重新定位焊。停弧/起弧a.16m板应分别在根部焊道和盖面焊道各停弧一次，停弧/起弧点应位于板中心75m范围内。其中多道焊的盖面焊道的停弧和重新起弧为盖面的最后一条焊道。b.在重新起弧前，举手示意监考裁判员按照规定检查确认停弧，并打上钢印号。清理焊接完成后可使用手动或机动钢丝刷清理焊缝表面，但不得伤及盖面和根部焊缝表面。(4)角焊缝打磨a.角焊缝试件表面焊前允许打磨，但是不得改变机加工预制的焊接区边缘角度。b.已完成的盖面焊道表面须保持焊后状态，层间焊道及接头在重新焊接前允许打磨。“盖面焊道”是指达到焊缝尺寸要求的最后一层焊缝。定位焊第二届全国技能大赛江苏省选拔赛焊接项目技术文件角焊缝试件定位焊缝有三处，分别在试件两个端面和比赛正式焊缝背面中间50mm范围内，具体要求如下：a.试件两个端面的定位焊缝最长15mm；b.在比赛正式焊缝背面中间50mm范围内的定位焊缝最长25mm；c.参赛选手可以采用本技术工作文件所列的任一种焊接方法和位置进行定位焊；d.焊接开始后，试件不可被拆分再重新定位焊。只有在根部焊接没开始的情况下，才能重新定位焊。障碍板的定位按照图纸要求只能在障碍板单侧施焊，两处定位焊缝最长15mmo焊接a.角焊缝试件焊脚尺寸为IOnm,允许公差为(+30nn011)。b.最终完成的角焊缝焊接道次包括打底焊道，最少为2道，最多为3道。清理焊接完成后可使用手动或机动钢丝刷清理焊缝表面，但不得伤及盖面焊缝表面。(5)模块1低碳钢组合件的所有试件全部组对完成后，选手应举手示意监考裁判员检查定位焊缝的尺寸和位置。经监考裁判员检查合格的试件，在试件规定位置打上选手证号后方可开始焊接。经监考裁判员检查组对不合格的试件，选手应自行打开试件重新组对并提交监考裁判员检查。(6)对于模块1低碳钢组合件，当规定的根部焊接方法与填充、第二届全国技能大赛江苏省选拔赛焊接项目技术文件盖面不同时，根部焊接方法只允许焊接1道。(7)模块1低碳钢组合件只能使用赛场提供的装卡工具进行焊接。3.模块2不锈钢管板结构(1)所有焊缝应采用填丝焊。(2)整个结构应一次组对完成。管对接焊缝定位焊设置在正面坡口内，数量为3个，单个定位焊缝最长15mm。管板角焊缝定位焊数量为3个，单个定位焊缝最长15mm。组对完成后，选手应举手示意监考裁判员检查定位焊缝的尺寸和位置。经监考裁判员检查合格的试件，打上钢印号后方可开始上架固定，上架焊接时将钢印号置于12点位置。经监考裁判员检查定位焊缝不合格的管对接试件，选手应自行打开试件重新组对并提交监考裁判员检查。(3)模块2不锈钢管板结构组对完成后，整个结构上架固定在赛场提供的梅花桩装置上进行焊接。焊接过程中，整个结构不允许取下或移动。(4)正式焊接开始后，结构不允许打磨、铿削或以任何方式去除焊缝金属。(5)所有焊缝必须采用从6点到12点的立向上位置进行焊接，其中6点位置的起弧点中心必须位于5点到7点之间，收弧点中心必须位于12点位置左右各8mm范围内。(6)管板角焊缝焊脚尺寸为4.Omm,允许公差为(+2.0OmmZOmn1)。(7)焊接过程中应在背部充氮进行保护。(8)焊缝表面须保持焊后状态。焊缝严禁以任何方式进行表面清理。(三)评分标准1.竞赛试题配分模块编号模块名称竞赛时间(小时)分数评价分测量分合计1低碳钢组合件4.5871792不锈钢管板结构1.5O2121总计约68921002 .评判方式本项目评判方式分为测量和评价两类。凡可采用客观数据表述的评判称为测量；凡需要采用主观描述进行的评判称为评价。(1)评价评判评价评判按如下方式打分：3名裁判员为一组，各自单独评分，计算出3名裁判员的评价分数总和，除以9后再乘以该评价项的满分分值，计算出实际得分。三个裁判员相互间分差必须不大于1级，否则需要重新打分直至满足分差要求。评价依据标准如下：权重分值要求描述0级低于行业标准1级达到行业标准2级达到行业标准，且某些方面超过行业标准3级完全超过行业标准并视为完美(2)测量评判测量评判按如下方式打分：按模块设置若干个评分组，每组由至少3名裁判员构成。测量分评分准则:类型示例最高分值正确分值不正确分值满分或零分电弧擦伤0.500.500从满分中扣除焊脚尺寸2.002.000-2.003 .评分流程说明本项目包括结果评分和过程评分，选手必须在规定时间内完成所有竞赛项目，比赛结束指令下达后，除受客观因素影响并得到裁判长认可需要补时的选手外，其他选手必须立刻停止操作。比赛不设时间分。(1)流程概述按照不同模块遵循以下流程：模块1低碳钢组合件：全部焊接完成后，交保密组进行暗码密封，并在试件上编写明码，其中角焊缝试件明码应在立板和底板上同时编写同一明码号。对于板、管对接试件视情况安排射线探伤和外观评判的顺序；对于角焊健试件应先进行外观检验，完成后进行折断检验。模块2不锈钢管板结构：试件焊接完成后，交保密组进行暗码密封，并在试件上编写明码。试件视情况安排射线探伤、外观评判及通球检验的顺序。(2)射线探伤评分流程射线探伤委托具备射线检验检测资质的第三方检测机构完成。进行射线探伤的无损检验人员资格等级评片人员应不低于级，审核人员应为In级。第三方检测应纳入裁判员工作管理流程。射线探伤组裁判员与第三方检测机构人员逐一检查、核对试件编号、数量，并对存在违反竞赛规定或不符合无损检测要求的试样进行处理后，由射线探伤组裁判员全程监督检验。委托的第三方检测机构应按照GB/T3323.1焊接无损检测射线检测第1部分：X和伽玛射线的胶片技术、NB/T47013承压设备无损检测标准以及本次比赛射线探伤评分标准的要求对试件进行探伤和评判，并出具检测报告。第三方检测机构评判完毕后，应将底片和检测报告一并提交射线探伤组，并在射线探伤组裁判员的监督下及时将试件送回指定地点并转交保密组。射线探伤组应逐张复核评判结果，对核对出现的问题，应由第三方检测机构复评直至达成一致。其中射线底片判为0分的试件，须进行复核。核对无误后，射线探伤组组长应按明码号统计分数，并将签字的分数汇总表提交给裁判长。(3)外观评分流程全体外观组裁判员对所有试件进行以下项目检查并予以扣分:a.装配错误；b.不正确焊接方法；c.管焊接时起、收弧点位置；d.焊缝未完成；e.焊缝有裂纹。裁判员采取分组流水评判的方式对每个试件进行评分。具体如下：a.实行评价评分的项目，按照0-3级制进行评价。每个评价评分项目由3名裁判员进行评分，裁判员评分级别差值不得超过1级，否则视为无效。b.采用测量评分的项目，由裁判组成员进行测量，核对无误后如实填写实测数据，并在该项记录表上准确注明试件的明码号。c.各评分小组在评判过程中对已填写数据进行修改，或属于书写错误进行修改时，应采用划改方式并由同组3名裁判员在修改处签字确认；若外观组评判结束并将评判结果报赛务组后，如确需更改已提交数据，则必须报裁判长，提交书面报告说明理由并由相关人员签字确认，最终由裁判长组织相关人员检查确认是否需要更改。更改的数据需所评分小组全体评分裁判及裁判长签字确认。d.凡在评判中总体判。分的试件，该组裁判员应说明判。分的原因，并交由裁判长确认。裁判长确认无误后，应将试件单独存放。e.裁判员应先用手摸、目测测量试件焊缝最高点(h)、最低点(1)、最宽处(w)、最窄处(n),用记号笔在焊缝外相应位置做出标记，分别注上h、1、w、11of.裁判员应统一使用分辨率0.(Hmm的数显游标卡尺测量焊缝宽度，卡尺应卡在焊缝表面熔合的边缘，准确读出小数点后面两位数值并记录在试件上，计算差值后获得的宽窄差数据按四舍五入保留小数点后一位小数进行评判。g.裁判员应使用分辨率0.01mm的数显焊缝检测尺测量焊缝高度，检测尺基准面应与试件母材面贴紧，同时应避免飞溅、熔渣等影响检测尺的贴合情况。测量焊缝表面最高点，准确读出小数点后面两位数值记录在试件上并进行评判。h.裁判员测量余高高低差时，应测量沿焊缝长度方向余高的最大值与余高的最小值，准确读出小数点后面两位数值并记录在试件上，计算差值后获得的高低差数据按四舍五入保留小数点后一位小数进行评判。i.裁判员测量角焊缝垂直度时，应在距离焊缝中心100mm处进行测量。垂直度的测量如下图所示。j.裁判员测量角变形时，应在距离焊缝中心沿试件100mnI处的两边进行测量。角变形的测量如下图所示。一100100-IFk.裁判员不得在飞溅点上测高、测宽。1 .裁判员应使用记号笔在靠近缺陷的焊缝外标记咬边、气孔、焊缝表面打磨等缺陷。m.裁判员应标记评判完成的试件，并将其有序放置。在外观评判过程中，裁判长有权抽查评判完成的试件，当对评判结果有疑义时，裁判长可要求重新评定。所有试件评判完成后，裁判员应将各类外观得分较高的试件进行再次确认，以确保评判的准确性。所有试件评判确认无误后，应由至少3名裁判员负责单项分数累加和复核。各组应分别按各类试件明码号统计分数，并向裁判长提交签字的分数汇总表。（4）折断评分流程 该项目评分组应认真核查保密组移交来的试件，核查无误后，才能进行评判。核查内容包括两个方面：a.核对试件数量；b.检查各试件密封是否完好，明码有无异常，有无其他不符第二届全国技能大赛江苏省选拔赛焊接项目技术文件合竞赛规定的痕迹。 使用恰当加压工具（设备），将试验焊缝压断。为保证断口位于焊缝位置，应使用电动砂轮切割片或其它切削方式在试验角焊缝表面中心位置加工宽度、深度各为2mm左右的缺口。每个试件折断后，应立即对其断面进行根部熔透、道间熔合和气孔、夹渣等缺陷检测。所有试件检测完成后，应按明码号统计分数，并向裁判长提交签字的分数汇总表。（5）违规行为扣分流程监考组应根据监考裁判员记录，对选手未按操作规定进行定位焊检查、停弧再起弧确认等技术违规行为进行汇总，经当事监考裁判确认后报裁判长核准。在试件解密后，裁判长组织各裁判组按照本文件相关条款对违规选手进行扣分。4.成绩统计方法各组裁判员应对各自评判结果进行复核确认，并在裁判长和保密组监督下，由工作人员进行明码成绩录入。待所有项目评判完成后，在裁判长的组织下，保密组对试件进行解密、对违规选手进行分数扣除后，由工作人员将成绩进行汇总。选手总成绩相同时，按照以下原则确定排名顺序：（1）射线总成绩高者排名靠前；（2）当（1）依然相同时，以角焊缝折断断口得分高者排名靠前；三、竞赛规则（一）裁判员分组及职责裁判组下设5个工作组，各组职责如下：1 .监考组按照本技术文件要求负责竞赛现场的检录、监考工作。主要包括：核对选手证件；维护赛场纪律；控制竞赛时间；记录赛场情况，做好监考记录，对违规操作行为报监考组长和选手签字确认；纠正选手违规行为，并对情节严重者及时向裁判长报告；按程序密封试件并向保密组移交；核查实际操作竞赛使用材料、设备；监督焊材烘干、装筒、发放；参与竞赛的抽签工作。2 .保密组按照竞赛规则负责竞赛有关程序的保密工作。主要包括：试件明码的编码、保管、转送、移交并参与试件解密工作。3 .外观评定组负责竞赛试件外观质量的评判、成绩复核和汇总工作。试件解密后，在裁判长组织下，根据本文件相关条款对违规选手的外观检测成绩进行扣分处理；与射线探伤组共同解决试件中外观检查或射线探伤中的疑难问题。4 .射线探伤组射线探伤组裁判应持有射线探伤人员II级及以上资格证书。射线探伤组负责竞赛试件第三方检测机构射线探伤检测的监督、评片和成绩审核汇总工作；试件解密后，在裁判长组织下，根据本文件相关条款对违规选手的射线探伤成绩进行扣分处理；与外观评定组共同解决试件中外观检查或射线探伤中的疑难问题。5 .折断检验组负责竞赛试件折断试验的实施和成绩评定、汇总工作。6 .裁判员培训为确保比赛的顺利进行，赛前将对裁判员进行竞赛技术文件、竞赛规则、竞赛流程、评判等方面的培训。（二）赛场规则1 .参赛选手应在竞赛前30分钟，凭竞赛抽签单和身份证进入赛场。2 .参赛选手不得携带除竞赛抽签单、身份证及规定的必备物品以外的任何物品进入赛场。3 .进入赛场后，参赛选手应按照抽签单进入指定工位，并检查下列事项：（1）赛场电气设备等基础设施是否齐全完好；（2）焊材、气体是否齐全、完好；（3）试件是否齐全、完好，尺寸是否符合图纸要求。检查无误后,与监考裁判员共同签字确认。4 .参赛选手应准时参赛，迟到30分钟以上不得入场进行比赛，按自动弃权处理。5 .参赛选手比赛期间的午餐统一安排，统一安排的就餐时间不计入比赛时间。其他竞赛期间可吃饭、休息、饮水、上洗手间等，但其耗时一律计入竞赛时间。6 .监考裁判员发出开始竞赛的信号后，参赛选手方可进行操作。7 .竞赛期间，参赛选手应严格按照劳动保护规定穿戴工作服、手套、工作鞋、护目镜等劳保防护用品，并严格遵守安全操作规程，接受裁判员、现场服务人员的监督和警示，确保设备及人身安全。8 .参赛选手必须独立完成所有项目。未征得裁判长许可，严禁与其他第二届全国技能大赛江苏省选拔赛焊接项目技术文件选手、与会人员和本参赛队裁判员交流接触。9 .参赛选手不得在试件上作任何标记。10 .试焊使用的试板/管由工作人员统一发放，参赛选手只可在竞赛配发的专用试板/管上进行试焊。11 .竞赛期间，参赛选手应爱护赛场设施设备，不得人为损坏。停止操作时，应关闭设备电源开关和气瓶阀门。12 .竞赛期间，参赛选手遇有问题应向监考裁判员举手示意，由监考裁判员负责处理。13 .操作完毕，参赛选手应将试件交监考裁判员进行封号，并在竞赛监考记录表上签字确认。14 .监考裁判员发出结束竞赛的信号后，参赛选手应立即停止操作，依次有序地离开赛场。(三)技术违规处罚1 .对于模块1低碳钢组合件(I)如果参赛选手使用不正确的焊接方法或在不正确的位置进行焊接,该组件将被判为0分。“使用不正确的焊接方法”包括根部焊接工艺施焊道数超过1道。(2)对于管对接试件45。固定位置焊接时，当起弧点中心超出5点至7点范围或收弧点中心超出12点位置左右各15mm范围，按照上述不正确的焊接位置处理。(3)对于16mm板，如果没有按规定在根部焊道停弧并再起弧，则该试件背面焊缝外观评分项目为0分，射线探伤为IV级；如果没有按规定在盖面焊道停弧并再起弧，该试件正面焊缝外观评分项目为0分，射线探伤为IV级。(4)对于角焊缝：焊接道次包括打底焊道至少为2道，最多为3道。单道或多于3道的焊缝的试件将被判为O分。2 .对于模块2不锈钢管板结构（1）如果管对接焊缝出现装配错误，该焊缝判为O分。（2）在不正确的焊接位置进行焊接，整体结构不得进行进一步检测且试件判为O分。（3）当起弧点超出5点至7点范围或收弧点心超出12点位置左右各8m范围，按照上述不正确的焊接位置处理。3 .除已有明确扣分要求的操作规定条款外，违反本文件相关规则和竞赛图纸技术要求中其它条款操作规定的试件，将判为O分。（四）纪律栗求1 .赛场内除指定的监考裁判员、工作人员外，其他与会人员须经组委会同意或在组委会负责人陪同下，佩带相应的标志方可进入赛场。2 .所有赛场内的人员不得对未密封和未解密的试件进行拍照。3 .允许进入赛场的人员，应遵守赛场规则，不得与选手交谈，不得妨碍、干扰选手竞赛。4 .赛场内严禁吸烟。四、竞赛场地及设备设施（一）赛场要求1 .焊接项目设立30个工位，每个工位应符合竞赛要求。2 .竞赛场地环境温度不高于25寸，焊接工位操作区风速应不大于lm/so3 .赛场合理设置摄像设备，保证竞赛工位及工作区域全覆盖。4 .根据赛场具体情况确定，在地面贴警戒隔离线，周围设置警戒线。(二)基础设施清单1 .场地设备设施序号设备名称型号单位数量1焊机1) SMWGTW:时代焊机WS-400(PNE61-400)；2) Q'1AWFCAW:时代焊机NB-350；3)满足碳钢、不锈钢两类母材、四种焊接工艺的要求。套1套/工位2排烟除尘设备套1套/工位3焊接操作台及焊接夹具非标，承办单位自制，满足3个模块焊接要求，可提供平台制作结构示意图和主要结构尺寸要求。套1套/工位4平台组对打磨套1套/工位5工位电力配置每个工位提供380V动力电闸箱，功率不低于25KVA,供电设施必须按照国家有关要求执行，并至少做到有防漏电保护装置，焊接电源一次线必须做到一闸一机。每个工位需提供220V电源插座接口。按工位设置6氧气气瓶(氯气99.99%)40L瓶2瓶/工位7氨气和二氧化碳混合气体气瓶(20%C02+80%Ar)40L瓶2瓶/工位8混合气体流量调节器(20%C0o+80%Ar)通用套1套/工位9氢气双流量调节器通用套1套/工位10焊条烘干箱通用，容量应能满足竞赛所需，具备高温烘焙和低温恒温储存功能，最高烘干温度不超过400度。台111焊条保温桶常规个1个/工位12高度可调的无扶手的凳子绝缘、阻燃个1个/工位13废料桶/个1个/工位14电源接线板16A(有两孔和三孔)，线长1.8-2米。个1个/工位序号设备名称型号单位数量15鸨极打磨机/台216鸨极1.6,2.4盒满足比赛要求17切割片100型，厚度为2mm和2.5mm。有产品合格证书。片满足比赛要求18打磨片100型，厚度为3mm和6mm；125型，厚度为3mm。有产品合格证书。片满足比赛要求19碗刷碳钢丝、不锈钢丝、铜丝的100型满足比赛要求20喷嘴氢弧焊陶瓷喷嘴5#、6#、7#个满足比赛要求21铜喷嘴等备件个满足比赛要求22导电嘴1.0×L45m和1.2×L45mm个满足比赛要求23焊接面罩2个自动变光面罩、4个手持面罩个624电焊手套/副适量25耳塞/副1副/人26无水乙醇500ml瓶适量27擦洗布料无油、高支纱纯棉块适量28消防器材符合现行国家标准要求29手机存放密封袋不少于选手人数、裁判员、场地工作人员数量30急救人员、物品及药品药品至少包括：外伤、眼睛伤害、防暑、蚊虫叮咬、心血管疾病等31签给个332焊材库存放焊接试板和焊接材料的货架还需考虑承载要求，配电箱（考虑焊材烘干需要，保证连接焊材烘干箱的电源再比赛期间始终有电）、温湿度仪，三相四线电源，AC380V/40A三相配电箱2个，安装220V/10A二孔三孔插座4个。2 .材料一序号设备名称型号要求单位数量1模块1低碳钢组合件按图纸套1套/人2模块2不锈钢管板结构按图纸套1套/人32.5焊条E5015大西洋kg满足比赛要求
