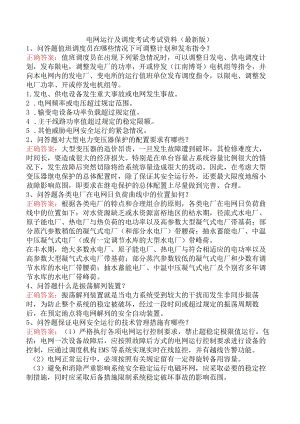

电网运行及调度考试考试资料（最新版）.docx

电网运行及调度考试考试资料（最新版）1、问答题值班调度员在哪些情况下可调整计划和发布指令？正确答案：值班调度员在出现下列紧急情况时，可以调整日发电、供电调度计划，发布限电，调整发电厂的功率，开或停发（江南博哥）电机组等指令，并向本电网内的发电厂、变电所的运行值班单位发布调度指令，以限电、调整发电厂功率、开或停发电机组等。1.发电、供电设备发生重大事故或电网发生事故。2 .电网频率或电压超过规定范围。3 .输变电设备功率负载超过规定值。4 .主干线路功率值超过规定的稳定限额。5 .其他威胁电网安全运行的紧急情况。2、问答题对大型电力变压器保护的配置要求有哪些？正确答案：大型变压器的造价昂贵，一旦发生故障遭到破坏，其检修难度大，时间长，耍造成很大的经济损失。特别是在单台容量占系统容量比例很大的情况下，发生故障后突然切除将给系统容量造成很大的扰动。因此，在考虑大型变压器继电保护的总体配置时，除了保证其安全运行外，还要最大限度地缩小故障影响范围，即要求在继电保护的总体配置上尽量做到完善、合理。3、问答题各类电厂在电网日负荷曲线中的位置如何？正确答案：根据各类电厂的特点和合理组合的原则，各类电厂在电网日负荷曲线中的位置如下：对水资源缺乏或水资源富裕地区的枯水期，径流式水电厂、原子能电厂、热电厂与热负荷的电功率以及高参数大型凝气式电厂带基荷；部分蒸汽参数稍低的凝气式电厂（和部分水电厂）带腰荷；抽水蓄能电厂、中温中压凝气式电厂（或有一定调节水库的大型水电厂）带峰荷。在丰水期，绝大多数水电厂、原子能电厂、热电厂与符合相适应的电功率以及高参数大型凝气式水电厂带基荷；部分蒸汽参数较低的凝气式电厂和少数有调节水库的水电厂带腰荷；抽水蓄能电厂、中温中压凝气式电厂及个别有多年调节水库的水电厂带峰荷。4、问答题什么是振荡解列装置？正确答案：振荡解列装置就是当电力系统受到较大的干扰而发生非同步振荡时，为防止整个系统的稳定被破坏，经过一段时间或超过规定的振荡周期数后，在预定地点将电网解列的安全自动装置。5、问答题保证电网安全运行的技术管理措施有哪些？正确答案：（1）严格执行各项电网运行控制要求，禁止超稳定极限值运行。包括：电网一次设备故障后，应按照故障后方式的电网运行控制要求进行设备的控制，应通过调度机构EMS等系统实现实时在线监控，并有越线告警功能。（2）电网正常运行中，必须按照有关规定留有一定得旋转备用容量。（3）避免和消除严重影响系统安全稳定运行电磁环网，应采取必要的稳定控制措施，同时应采取后备措施限制系统稳定破坏事故的影响范围。（4）电网联系较为薄弱的省级电网之间及区域电网之间宜采取自动机恶劣等措施，防止一侧系统发生稳定破坏事故扩展到另一侧系统。特别重要的系统（如政治、经济、文化中心）应采取自动措施防治相邻系统发生事故时直接影响到本系统党的安全稳定运行。（5）电网运行控制极限管理是保障系统安全稳定运行的重要手段，应认真做好电网运行控制极限管理，根据系统变化情况，及时运算和控制电网运行控制极限。（6）加强并网发电机组涉及电网安全稳定运行的励磁系统、PSS（电力系统稳定器）和调速系统的运行管理，其参数设置、设备投停、设备改造等必须满足接入电网安全稳定运行要求。（7）加强稳定控制措施及保障电网安全最后防线运行措施的运行管理，低频、低压减负荷装置和其他安全自动装置应足额投入。应密切联系系统变化情况，及时调整稳定控制措施，完善失步、低频、低压解列等安全自动装置的配置，做好相应定制管理，检修管理和运行维护工作。（8）220KV及以上电压等级线路、枢纽厂站的母线、变压器等设备一般不得无快速保护运行，特殊情况下必须经稳定校核并提出控制极限后才能允许继续运行。母线无母差保护时，应尽量减少无母差保护运行时间并严禁安排母线及相关元件的倒闸操作。受端电网枢纽厂站继电保护定值整定困难时应侧重防止保护拒动，即在尽量避免损失负荷的前提下，设置必要的解列点，当灵敏性与选择性难以兼顾时，应首先考虑以报灵敏度为主，侧重防止保护拒动，并按调度范围报分管生产副经理（总工程师）批准。（9）加强开关设备运行维护和检修管理，确保能够快速、可靠地切出故障。对于500OKV（300KV）厂站、220K枢纽厂站分闸时间分别大于50ms60ms的开关设备，应尽快通过检修技术改造提高其分闸速度，对于经上述工作后分闸时间仍达不到以上要求的开关要尽快进行更换，相关设备管理部门要对220KV及以上电压等级的各类故障切除时间（近侧故障切除时间50OKV不大于90s,但也不得低于80InS）和开关动作时间进行统计分析，对不满足电网稳定要求的开关提出改造建议。6、多选可以用于断路器智能化的在线监测有（）A.局部放电在线监测；B.绕组测温在线监测；C.六氟化硫微水密度在线监测；D.操作机构在线监测正确答案：A,C,D7、问答题SF6气体绝缘变压器的优势有哪些？正确答案：SF6气体绝缘变压器GIT与传统油浸式变压器相比具有以下优势：（1）由于SF6的负电性（即吸附电子的能力）和优异的热交换性，使Grr有很好的绝缘性能和冷却效果。(2)SF6气体属于惰性气体，当变压器内部发生电弧现象时，内部升高的压力会被SF6气体体积的变化而抵消，不易燃易爆，因而GIT不需要附加压力释放设备。(3)当GlT与GlS结合时，整个变电站处于气体绝缘的环境中，这样就增强了整个变电站的不易燃性。(4) Grr在出场是完整组装，SF6气体也注入其中，在安装现场无需抽真空，同时，由于SF6气体的密度仅为绝缘油密度的1/60,且黏性较低，因此在冷却管中压力降很小，这样冷却器即可以水平安装，也可以脱离变压器垂直安装，从而使其布局相当灵活。(5) SF6气体密度比变压器油密度小，声音传送比较慢，中间铁芯发出的声音很少能够传到罐体，使得GIT运行所产生的噪声很小。(6)同样的环境下，SF6气体比油浸式变压器的变压器油消耗慢得多；Grr无需使用有载调压开关的带电滤油器，同时也减少了油枕和压力释放设备，给维护检查带来了方便。(7)GlT不需要油枕和压力释放设备这些附加装置，占地面积小，高度降低，同时SF6气体密度比变压器油密度小很多，无需隔离墙，从而整体显得简洁、轻巧，使空间得到充分利用，大大降低了变电站的建设成本；尤其当Grr与GlS配合使用是，这些优势更加明显。8、问答题对电网不同运行方式的要求有哪些？正确答案：当电网处于不同的运行方式时，对其要求分别为：(1)电网正常运行方式：能充分满足用户对质量合格电能的需求；电网中所有设备不出现过负荷和过电压问题，所有输电线路的传输功率都在稳定极限以内；有符合规定的有功及无功功率备用容量；继电保护及安全自动装置配置得当且整定正确；系统运行符合经济性要求；电网结构合理，有较高的可靠性、稳定性和抗事故能力；通信畅通，信息传送正常；年度运行方式需上报上一级调度并经批准后执行。(2)电网事故运行方式：事故运行方式多是针对电网运行上的薄弱环节按可能发生的影响较大的事故而编制的，此时，电网运行的可靠性下降，因此，要求其持续时间应尽量缩短。一般事故运行方式的运行时间主要取决于以下几个方面：1)电网各级调度人员能否迅速正确地处理事故。2)备用设备投入的速度。3)事故损坏设备的修复或采取替代措施的速度。研究电网事故运行方式后的状态，并编制出相应的运行方式，可以指导各级调度人员和运行人员正确处理事故，减少电同事故损失和对用户的影响，并可事先采取各种措施。(3)电网特殊运行方式(也称检修运行方式)：由于主要设备检修时，会引起电网运行情况的较大变化，因此当主要设备检修和继电保护装置校验时，应事先编制好相应的运行方式。并制定提高电网安全稳定的措施。9、问答题影响电网事故发生和发展的因素有哪些？正确答案：根据国内外电力系统重大事故的分析，除了自然因素外，可列举下列一些影响电网事故发生和发展的重要因素：（1）电力系统规划设计方面。电力系统运行的安全性，原则上首先应在电力系统规划设计中加以充分考虑。（2）电力系统设备元件方面。在实际工作中，往往由于制造厂交货的不及时或经费、自然环境、劳力安排等原因，使计划内的设备不能及时投入运行，不得已而采用一些临时性的措施。因此在实际运行中，为了保持设备的完好和安全可靠，必须定期根据现场实际条件，对相应环境下的设备进行试验、检查和校核，及时发现和消除设备的隐患及其初期的缺陷。（3）继电保护方面。继电保护装置的功能一般用可靠性、安全性和快速性3个性能指标来衡量，近年来，我国对电网事故统计的结果表明，由于继电保护直接引起的事故或使事故扩大而造成稳定破坏的事故占所统计事故总数的41%（直接7.6%,扩大33.3%）o（4）电力系统运行的通信和信息收集系统方面。很多事故后的分析表明，在一些正常或事故情况下，由于缺少某些电网实时运行方式的重要基本信息（如线路潮流、主设备运行状态、母线电压等），或者传送信息的误差（如断路器状态的不对应），而使运行人员对电网的现状缺乏正确的概念，未能及时发现问题和处理问题，或者根据错误信息做出错误判断，而造成事故扩大。调压、事故情况下，通信失灵，使各级运行人员间无法进行联系和正确的指挥，也往往是使事故扩大或处理延缓的重要原因。（5）运行人员方面。虽然电力系统自动化的水平越来越高，特别是电子计算机在电力系统运行中的应用，取代了原来很多需要人工进行的工作，但是，自动化水平的提高并没有丝毫减弱运行人员在整个电力系统运行和控制过程中的主导作用。（6）运行管理方面。在电力系统的实际运行中，事故的发生和发展往往与电网的运行方产（包括实际结线方式）有很大关系。根据我国近年来稳定破坏的事故统计来看，其中与运行管理有关的约占总事故数的72%。10、问答题高压和超高压紧凑型组合电器的特征及与AIS和GlS的区别是什么？正确答案：高压和超高压紧凑型组合电器系列产品的主要特征与AIs和GIS的区别是：（1）以SF6断路器为主体，与其他隔离开关/接地开关、电流/电压互感器等电器元件组合在一起，形成一个完整的高压开关系统，具有断路器、隔离开关/接地开关、电流/电压互感器等多重功能，这是它与常规的仅有单一功能AlS的主要区别。（2）只包括设备本体以及相应的二次控制、保护、测量装置，不包括每个进（出）线间隔的母线，而且通常为单项相设备，即高压和超高压组合电器的屋外配电装置仍采用常规敞开式母线，因此，它不能压缩配电装置的横向尺寸，只能压缩配电装置的纵向尺寸，设备间距离和常规敞开式配电装置相同，这是它与GlS的主要区别。11、问答题在电气操作中发生什么情况时则构成事故？正确答案：在电器操作中发生下列情况时则构成事故：带负荷误拉（合）隔离开关、带电挂（合）接地线（接地开关）、带接地线（接地开关）合断路器（隔离开关）的恶性误操作；及误（漏）拉合断路器、误装拆或漏拆接地线及其他步骤上的作物，误碰运行设备元件、误投设备、误（漏）投或停继电保护及安全自动装置（包括连接片）、误设置继电保护及安全自动装置定值、下达错误调度命令、错误安排运行方式、错误下达继电保护及安全自动装置定值或错误下达其投、停命令使主设备异常运行或被迫停运。12、问答题电气设备的绝缘水平一般由什么决定？正确答案：在22OkV以下的电网中，要求把大气过电压限制到比内过电压还低是不经济的，因此，在这些电网中，电气设备的绝缘水平主要由大气过电压决定，也就是说，对22Okv以下具有正常绝缘水平的电气设备，应能承受大气过电压的作用。在22OkV以上的超高压电网中，绝缘水平很高，在现有防雷措施下大气过电压一般不如内部过电压大，因此设备绝缘水平主要由内部过电压决定。13、问答题什么是电磁合环？有何弊病？正确答案：电磁环网就是指不同电压等级运行的电力网，通过变压器的电磁回路连接起来而并列运行所构成的环网。高低压电磁环网虽然在并列的低压线路因故障断开时，可以保持并列送电的有功功率不受影响，但代价却是在高压线路因故障断开时，两侧电源由于需要通过低压线路输送大量有功功率，易造成系统稳定破坏而导致事故扩大。为此，目前我国大部分地区的220/11OkV环网均采用开环运行方式。造成电磁环网运行的原因，有的源于规划，有的是由于管理体制，有的则是习惯如此，但在一般情况下，往往是新旧交替的初期，即高一级电压线路投入运行初期，由于高一级电压网络尚未形成或尚未不坚强，需要保证输电能力或未保证重要负荷而又不得不电磁环网运行，电磁环网对电网运行主要有下列弊端：（1）易造成系统热稳定破坏。如果在主要的负荷中心，用高底压电磁环网供电而又带重负荷时，当高一级电压线路断开，原来带的全部负荷将通过低一级电压线路（虽然可能不止一回）送出，容易出现超过导线热稳定电流的问题。（2）易造成系统动稳定破坏。正常情况下，两侧系统间的联络阻抗将略小于高压线路阻抗。而一旦高压线路因故障断开，系统间的联络阻抗将突然显著变大（变为两端变压器阻抗与低压线路阻抗之和，而线路阻抗的标么值又与运行电压的平方成正比），因而极易超过该联络线的暂态稳定极限，可能发生系统震荡。（3）不利于经济运行。50OkV与22OkV线路自然功率值相差很大，同时50OkV线路的电阻值（多为400mm2导线）也远小于22OkV线路（多为2x24Omm2导线）的阻值。在500/22OkV环网运行情况下，许多系统潮流分布难于达到最经济。（4）需要装设高压线路因故障停运后联锁切机、切负荷等安全自动装置。但实践说明，安全自动装置本身拒动、误动影响电网安全运行。14、问答题在纯电阻、纯电感和纯电容交流电路中，电压与电流的相位关系如何？正确答案：在纯电阻电路中，电压与电流的相位相同。在纯电感电路中因电感上的电压=£龙/加，即电感上的电压与电流的变化率成正比，而与电流的大小无关。当电流等于零时，由于此时电流的变化率最大值；因此UL达最大值；而当电流等于最大值时，电流的变化率为零，即Ul=Q9即电压随电流的变化而变化，因此在纯电感电路中，电压相位超前电流相位90°。在纯电容电路中，由于其正好与电感相反，因此其电压相位滞后电流相位90oO15、问答题什么是电网互供电价？正确答案：电网间互供电价是指省、直辖市、自治区之间的电力网络已联网运行，各电网间由互供电关系时，执行的一种电价。16、问答题什么是电网的序参数？零序参数有何特点？正确答案：在对称的三相电路中，流过不同相序的电流时，所遇到的阻抗是不同的，然而同一相序的电压和电流间，仍符合欧姆定律。我们把任意元件两端的相序电压与流过该元件的相应的序电流之比，称为该元件的序参数（阻抗）零序参数（阻抗）与网络结构，特别是和变压器的接线方式及中性点接地方式有关。一般情况下，零序参数（阻抗）及另需网络结构与正，负序网络不一样。17、问答题继电保护装置的试验分为几种？正确答案：继电保护装置的试验按其试验性质可分为对新投装置投运前的验收试验、对已运行装置的定期试验和补充试验三种。18、问答题设置用户电压监测点的要求和意义何在？正确答案：设置用户电压监测点的要求是：用户电压监测点应设置在有代表性的线路、配电网或部分重要负荷处，并应装设记录或（统计式）仪表进行统计。设置用户电压监测点的意义是：提高用户电压合格率对保证用户安全生产和产品质量以及电器设备的安全和寿命有着重要的影响，同时加强用户电压测量管理，设置电压监测点也是提高供电部门服务质量的重要组成部分。19、问答题电流互感器按饱和程度可分为哪几种级别？各有什么用途？正确答案：现场常见的电流互感器，其铁芯按用途和饱和程度可分为0.2、0.5、1、3、J、D级等几个级别。一般0.2、0.5、1和3级的铁芯易饱和，多用于测量表计和过流保护；J级铁芯容量大，用于接地保护；D级铁芯用于差动保护，其铁芯、线圈的特点是同一互感器或不同互感器的D级铁芯、线圈，其技术性能十分相近，从而在工作时可减少进入差动回路的不平衡电流，在额定电流时，其准确级只有1-3级或更低，因此不能用D（J）级电流互感器代替0.5级使用。20、问答题电网调度机构的职权有哪些？正确答案：电网调度机构的职权包括具有一定的行政管理权、电网发供电生产的指挥权、发用电的监督和控制权和电力电量考核权，具体如下：（1）指令权。指令权是指电网调度机构单方面的行为，不需要取得相对人的同意，指令的结果，是相对人负有必须执行和遵守的义务，如违反或不执行指令，就有可能受到相应的制裁和强制其执行，调度指令具有法律性和行政强制性。（2）调度计划的制定权。这是一种落实国家发、供电计划的实施权，是将具有法律约束的国家发、供、用电计划具体落实到月、日，由调度计划来具体实施，国家将其具体调度计划的权力授予了电网调度机构。（3）紧急情况的处理权。为保证电网安全，保障社会公共利益，在发生危及人身及设备安全和电网事故的紧急情况时，调度机构值班人员可以按照有关规定处理，紧急情况的处理权是电网调度机构所具有的一种特殊权力。（4）电力调度计划的变更权。它是指电网调度机构在电网出现特殊情况时，变更日调度计划的一种权力，这种权力因受到限制而只能在特殊情况下的一定范围内实施。（5）许可权。即有的虽非上一级调度管辖，但运行规程中可以明确规定，在操作这一部分设备时，需经上级值班调度人员许可，即由电网调度机构实施许可权。（6）协调权。协调权是指电网调度管理过程中，协调各地区、各部门、各企业之间因电力而引起的经济关系的一种权力，这种协调主要体现在调度计划的安排过程中。（7）监督权。监督权是指上级调度机构监督下级调度机构的调度管理工作，调度机构监督用电地区和用电单位的用电情况等的一种权力。（8）实施处罚权。对于不服从电网调度，在电网电力紧张时期的超计划分电、用电的行为须予以惩戒，如实施限电、强制扣还电力电量、暂时停止供电等处罚办法的权力。电网调度机构具有这些职权的目的是为了保障电网安全、优质、经济运行和电网内各单位的合法权益，其权力的行使不能损害他人的合法权利，滥用职权是一种行政侵害行为，因此也是一种违法行为。21、问答题微机保护运行程序软件可分为哪几部分？正确答案：微机保护运行程序软件可分为：(1)主程序：即循环自检及传送报告程序，包括初始化，全面自检、开放及等待中断等。(2)采样中断服务程序：通常有采样中断、串行口中断等。前者包括数据采集及处理、保护启动判定等，后者完成保护CPU与保护管理CPU之间的数据传送。如，保护的远方整定、复归、校对时间或保护动作信息的上传等。(3)故障处理程序：在保护启动后才投入，用以进行保护特性计算、判定故障性质等。22、问答题发展百万伏交流特高压技术的意义是什么？正确答案：建设特高压骨干网架可以充分利用现有资源，在50OkV电网基础上发展特高压网架，电压等级匹配合理，经济性好，适应性强，有利于推进产业升级和技术创新，节省宝贵的土地资源，提高资源优化配置能力，从根本上解决输电能力不足等问题；同时，有利于充分发挥特高压电网的规模优势和技术优势，引导电源合理布局，促进电源集约化开发，实现电力工业协调发展。发展百万伏级交流特高压技术的意义如下：(1)我国的煤炭资源分布极不均衡，火电容量集中在山西、内蒙古、陕西、宁夏、黑龙江、贵州和安徽，同时随着我国西南水电的开发，发展特高压可将目前电网的整体输电能力提高45倍，实现西南700OkW的富裕水电和山西、陕西、蒙西、宁夏等西部地区的990OkW富裕火电容量的东送和南送，实现跨流域调节和水火电互济，减少备用和弃水电量。(2)特高压电网具有坚强的网络功能和良好的可扩展性，有利于加强受端电网，解决目前50OkV电网因电力密度过大而引起的短路电流超标、输电能力过低和安全稳定性差等系统安全问题，从而提高电网稳定运行的安全性和可靠性。(3)随着耕地面积的减少、变电站站址、输电线走廊越来越紧张，同时输变电工程建设拆迁等本体外的费用也大幅增长，100OkV线路投资约是500kV线路相同输送能力的60%70%,走廊利用率约为500kV线路的23倍，有利于节省输电走廊，节约土地资源，且运行网损降低，具有显著的联网效益和经济效益；(4)近年来虽然我国电网技术装备水平不断提高，但与发达国家相比，仍有较大差距，电力发展的巨大空间，客观上要求加快电网技术升级，提高技术装备水平。特高压代表了当今输电技术的最高水平，它将促使国内机电制造行业加大科技投入，全面提升我国电力设备的设计研发能力和工艺制造水平，带动相关产业技术进步，使我国电力工业实现跨越式发展，同时也能促进地域经济的发展。(5)从环保角度看，目前我国绝大部分城市和沿海经济快速发展地区以及酸雨和二氧化硫污染严重地区已基本上没有大气环境容量资源，污染严重的地区包括西南重庆至贵阳一带，华东、华中地区，华北京、津、河北、山东地区以及东北辽宁地区，只有西部地区（除大中型城市）还有一定的大气环境容量，条100OkV线路输送的电能折算到电厂耗煤约为2500万t/年，可节约大量的煤炭运输成本，因此实现西电东送将是今后解决东部负荷中心地区燃煤电源项目建设受到环境容量的限制和减轻运输压力的有效途径。为此，前苏联从1985年即建成1150kV交流特高压输电线路900km,变电站采用普通敞开式（占地面积较大）；日本1988年开始建设100OkV南北同杆双回线走廊248km,1993年建成，先降压运行，1999年全部建成IOoOkV交流特高压输电线路480km,并升压运行，变电站采用分相式GlS组合式电气设备。23、问答题用于纵联保护的载波和微波通道运行情况如何？正确答案：从纵连保护几年来在华北电网的运行情况来看，专用载波保护运行情况不理想，主要是抗误动能力差，在运行中多次发生因收信间断而造成保护误动事故；复用载波保护情况稍好，但也存在抗干扰能力差的问题。在华北电网，纵连保护较早地采用了微波通道发生故障两者之间几乎没有相关性，在电网故障时，这就为继电保护提供了良好的通信通道条件。但微波通道也存在一些问题，如：易发生衰落，造成通道中断；中间转接环节较多，其间若有一个中继站有问题，则造成相关保护停用，而且有可能要停数条线路的保护。24、问答题电力市场的运作和交易应建立哪些规则？正确答案：国外电力市场的改革是先制定法律，然后依照法律进行相应的改革。我国由于以电力法为主题的电力法体系正在形成之中，对电力市场的建立和运营少有规定，因此为了使电力市场的运作与交易有章可循和有法可依，就必须建立相应的运作规则和交易规则。其规则内容应大致包括：（1）建立市场准入制度，规范市场主体，明确进入市场应具备的条件，制定进入市场办法，如同电网经营企业签订并网协议、调度协议、购电合同等。（2）明确电力市场成员的权利与义务。（3）建立电力市场管理制度，包括定价方式、交易方式、计量计费结算方式、报价程序、成交确认、结算程序、违约处罚等。（4）建立电网辅助服务规则，如调峰、调频、调压经济补偿办法、信息通道公用和信息共享等。（5）建立电力市场监管办法，避免不正当竞争行为。（6）其他一系列相关规章制度，如电能计量方法等。25、问答题电力系统通信网的功能是什么？各子系统的作用如何？正确答案：电力系统通信网的任务是为电网生产运行、管理、基本建设等方面服务，主要功能应满足调度电话、行政电话、电网自动化、继电保护、安全自动装置、计算机联网、传真、图像传输等各种业务的需要。电力系统通信网的子系统及作用为：（1）调度通信子系统，该系统为电网调度服务。（2）数据通信子系统，这个系统为调度自动化，继电保护、安全自动装置、计算机联网等各种数据传输提供通道。（3）交换通信子系统，这个系统为电力生产、基建和管理部门之间的信息交换服务。26、单选避雷器在线监测内容包括OoA.避雷器残压；B.泄漏电流；C.动作电流；D.动作电压正确答案：B27、问答题如何对母线全停电的事故进行判断？应注意什么？正确答案：变电站母线停电，一般是因为母线故障或母线上所接元件保护、断路器误动造成的，但也可能是因外部电源全停电造成的，应根据仪表指示、保护和自动装置动作情况、断路器信号及事故现象（如火光、爆炸声等），判断事故情况，并迅速采取有效措施。事故处理中应注意，切不可只凭站用电源全停或照明全停而误认为是变电站全停电。同时，应尽快查清是本站母线故障还是因为外部原因造成的。28、问答题如何判别单项接地故障的故障相别？正确答案：中性点不接地电网发生单项接地短路的现象是：故障相电压降低或为零，其他两相相电压升高或上升到线电压。其接地相得判别方法为：（6）如果一相电压指示到零，另两相为线电压，则为零的相即为接地相。（7）如果一相电压指示比较低，另两相较高，则较低的相即为接地相。（8）另两相电压相等且这两相电压较低时，判别原则是“电压高，下相槽”即按A、B、C相序，哪一相高，则其下相即可能接地。本办法适用于电网接地但未断线的故障，记下故障象征并正确判断故障相别刻意避免检修人员盲目查线。29、问答题什么是高压开关设备？特高压开关设备的器件有哪些？正确答案：高压开关设备是保证电力系统安全、正常运行的重要输配电设备，用于关合及开断高压电力设备，退出故障线段，起控制和保护作用；或将两段电力线路以至电力系统的两部分隔开和将退出运行的设备接地，以保证电力线路、设备和运行维修人员的安全。特高压开关（电器）设备的器件主要有断路器、隔离开关、和接地开关等，以及由上述产品与其他电气产品的组成产品，他们在结构上互相依托，有机的构成一个整体，以完成特高压系统正常运行的任务。30、问答题光电式电流/电压互感器的分类及特点有哪些？正确答案：光电式电流/电压互感器从应用方面考虑，可将其分为敞开瓷柱式光电电流/电压互感器设备和组合电器光电式电流/电压互感器元件两类。他们各自的特点分别为：（1）敞开瓷柱式光电电流/电压互感器设备是带外绝缘瓷（或复合）套管的独立式电气设备，外形和常规敞开电磁式电流、电压互感器相似，光电元件安装在瓷(或复合)套管内部，用光纤电缆连接到位于设备底部的二次接线端子箱内，如NX系列光电压/电流传感器。(2)组合电器光电式电流/电压互感器元件与组合电器配套使用，是组合电器中完成TA与TV功能的一个部件，而不是一个完整的高压电气设备，它在绝缘结构外形尺寸、以及质量等方面都和常规敞开瓷柱式高压光电电流/电压互感器有很大的区别，并满足体积小、质量轻的要求，且随着高压和超高压组合电器在国外的快速发展，随着组合电器的变化而有不同的形式，是组合电器制造的关键技术之一。组合电器光电式电流/电压互感器元件因高压和超高压组合电器产品分成金属封闭SF6绝缘和敞开式空气绝缘二种基本类型，且用于这二种组合电器中的光电式电流/电压互感器元件的工作原理、绝缘结构和技术参数也各有不同，因此，它们又可分为金属封闭SF6绝缘组合电器光电式电流/电压互感器元件和敞开式空气绝缘组合电器光电电流互感器元件。如ABB公司生产的用于金属封闭SF6绝缘组合电器的光电电流互感器是利用罗戈夫斯基线圈原理，光电电压互感器则采用电容和电阻分压原理。
