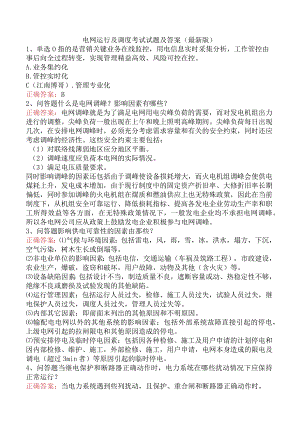

电网运行及调度考试试题及答案（最新版）.docx

电网运行及调度考试试题及答案（最新版）1、单选O指的是营销关键业务在线监控，用电信息实时采集分析，工作管控由事后向全过程转变，实现管理精益高效、风险可控在控。A.业务集约化B.管控实时化C（江南博哥）.管理专业化正确答案：B2、问答题什么是电网调峰？影响因素有哪些？正确答案：电网调峰就是为了满足电网用电尖峰负荷的需要，而对发电机组出力进行的调整。尖峰负荷一般出现在上午和晚上照明高峰期间。尖峰负荷每日出现几次，在安排电网调峰时，必须充分考虑需求容量和有关的安全约束，同时还应考虑调峰的经济性。这些安全约束主要包括：（1）对联络线薄弱地区应分地区平衡。（2）调峰速度应负荷本电网的实际情况。（3）满足电压质量要求。同时影响调峰的因素还包括由于调峰使设备损耗增大，而火电机组调峰会使供电煤耗上升，发电成本增加，由于现行制度中的固定资产折旧率、大修折旧率长期偏低，同时参加调峰的火电机组在煤质和燃油供应上也无特殊政策，因此在当前制度下，从机组安全可靠运行、降低损耗指标、提高各发电企业劳动生产率和职工所得效益等各方面，在无特殊政策情况下，一般发电企业均不承担电网调峰。所以各电网公司应从政策上鼓励发电企业积极参与电网调峰。3、问答题影响供电可靠性的因素由那些？正确答案：气候与环境因素：包括雷电，风，雨，雪，冰，洪水，塌方，下沉，空气污染，树木生长或倒塌等。非电业单位的影响因素：包括电信，交通运输（车祸及筑路工程），市政建设，农业生产，爆破，盗窃和破坏，用户故障，动物及其他（含火灾）等。设备缺陷因素：包括设计不当，制造质量不良，遮断容量或动、热稳定性不够，绝缘不良或磨损及试验发现的其他缺陷。运行管理因素：包括运行人员过失，检修、施工人员过失，试验人员过失，继电保护人员过失，调度人员过失，管理人员过失等。内部其它因素：即前面末列出的其他原因和不明原因。输配电电网以外的其他系统的影响因素：包括外部系统故障直接引起的停电，上级电网引起的拉闸限电和其他原因造成的停电。预安排停电及临时停电因素：包括因各种检修、施工及用户申请的计划停电和因内部检修、维护、施工，外部检修、施工，用户申请，电网本身造成的限电及调电（超过3min者）等原因引起的临时停电。4、问答题当继电保护和断路器正确动作时，电力系统在哪些扰动情况下应保持正常运行？正确答案：当电力系统遇到些列扰动，且保护、重合闸和断路器正确动作时，必须保持电力系统稳定运行和电网和电网的正常供电。（1）任何线路发生单项顺势接地故障重合成功。（2）对于同级电压的双汇或多回线和环网，任何一回线发生单相永久接地故障断开重合不成功（对于水电厂的直接送出线，必要时可采用切机措施）。（3）骨干线路各侧法定站同一电压等级的相邻线路发生单相永久接地故障重合不成功及无故障断开不重合。（4）任一台发电机组（除占电网容量比重过啊者外）跳闸或失磁。（5）电网中任一大负荷突然变化（如冲击负荷过大或大负荷突然退出）。5、问答题什么是状态估计？在电力系统中应用的意义是什么？正确答案：状态估计是利用一组电子计算机的在线程序，实时处理远动装置送来的遥测和遥信信息，从而得出表征电力系统结构和运行状态的可靠和完整的估计值。状态估计是以测量误差的统计特点为基础，用数理统计的方法计算估计值，为此，应用状态估计必须具备的基本条件是保证系统内部是可观测的，且系统的量测要有一定的冗余度。电力系统状态估计就是利用实时量测系统的冗余性，应用估计算法来检测与剔除坏数据。其作用是提高数据精度及保持数据的前后一致性，为网络分析提供可信的实时潮流数据。在电力系统信息的收集和传输过程中，由于测量装置的误差及各种变换设备和传送设备的误差，使未经处理的原始数据具有不同程度的误差和不可靠性，如果直接利用这些数据进行安全监视和控制，就有可能做出错误的判断和决策。此外，由于量测设备在数量和品种上的限制，往往不可能得到完整的表征电力系统状态所必须的全部数据（例如一般不能测得电压的相位角）。因此，为了得到完整而可靠的电力系统的实时数据，除了不断提高量测和传输设备的精度和可靠性外，在应用电子计算机的电力系统自动安全监视和控制系统中，可采用数学处理方法来提高量测数据的可靠性和完整性。电力系统状态估计就是为适应这种需要而提出的，是处理电力系统实时测量数据和提高其可靠性的有效方法。采用这种方法，不仅可以降低测量误差，而且可以检测和识别不良数据。6、问答题什么是零序电流互感器？其工作原理是什么？正确答案：零序电流互感器实际上是一种零序电流滤过器，有母线型和电缆型两种，它的二次侧反映一次电网的零序电流，这种电流互感器将三相导体（母线或电缆）用一个铁芯包围，然后将二次线圈在同一个封闭的铁芯上组成。它的工作原理是正常情况下，由于一次侧三相电流对称，其向量和为零，因此铁芯中不会产生磁通，二次线圈也就没有电流；而当电网中发生单相或两相接地故障时，一次侧三相电流之和不再为零（等于3倍零序电流），因此在铁芯中出现零序磁通，该磁通在二次线圈感应出电动势，并由闭合的回路产生零序电流流过继电器使之动作。当然在实际运行中，由于三相导线的排列不可能完全对称，且他们与二次线圈间的互感也彼此不等，因此，正常运行中，零序电流互感器的二次线圈中会有不平衡电流流过。7、问答题电网中变电站的作用是什么？可分为哪几种？正确答案：变电站是电网中的线路连接点，是用于变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施。变电站是联系发电厂和用户的中间环节，它通过其变压器将各级电压的电网联系起来，是电力网的枢纽。其包含的设施主要是起变换电压作用的变压器设备，除此之外，变电站的设施还有开闭电路的开关设备，汇集电流的母线，计量和控制用的互感器、仪表、继电保护装置和防雷保护装置，调度通信装置等，有的变电站还有无功补偿设备。一般我们把其中变压器、母线、断路器、隔离开关、电缆等传送和分配负荷的一次设备及继电保护、自动化控制、直流系统等二次设备叫做变电站的主设备。其他如架构、建筑等叫做变电站的辅助设备。变电站可分为枢纽变电站、区域变电站和地区变电站，当枢纽变电站全站停电时，将引起地区电网瓦解，造成大面积停电，严重时甚至影响整个电网的几个省、市的正常供电。8、问答题绝缘介质在电网设备中的作用如何？正确答案：绝缘介质在变压器、电缆等其他设备的绝缘结构中是对具有不同电位的导体起着绝缘及机械固定的作用；在电容器中，绝缘介质还有一个重要的作用，这就是为了储存能量，即要求电容器所使用的介质其单位体积（或质量）所储存的能量要大。9、单选对承担O座及以上直流换流站运检任务的省公司，可在省检修公司增设直流运检管理部门，负责直流输变电设备运检管理工作。A、2B、3C、4D、5正确答案：A10、问答题什么是电价？如何划分？正确答案：电是一种具有独特物质属性的商品，电价是电能商品价格的总称，是电能价值的货币表现，电价按照生产环节可以划分为上网电价、互供电价、销售电价和延售电价；按照用电时间序列可以划分为峰谷电价和丰枯电价等。合理地制定电价，将促进电力工业的健康发展，调节电能供需关系，提高电力企业的经济效益。11、问答题为什么同一台电压互感器有好几种额定容量值？正确答案：由于电压互感器铁芯的激磁损耗会产生误差，以及电压互感器内阻的存在，使二次负载的大小直接影响它的变比误差和香蕉误差，因此电压互感器的准确度与二次负载有关，二次负载越大，误差越大。由于电压互感器二次负载与互感器是并联的，随着接入的二次负载增多，其二次负载阻抗减少，二次侧电流增加，误差增加，即一定得容量（实际上是供给负荷的功率）是和一定得准确度相对应的，当二次负载大于准确等级想到对应的容量时，就降低了电压互感器的准确等级。为此在制造电压互感器时，按各种精确度等级相对应的容量时，同时还根据电压互感器长期工作发热允许程度，给出了最大容量。因此，同一台电压互感器根据不同的准确等级就有好几种不同的额定容量值，此时在二次回路里所接的仪表和机电保护的总功率，不应大于该准确度时所对应的容量值。我们一般所说的电压互感器的额定容量指的是对应于最高准确度的容量，容量增大，准确度会降低。因此为了使误差不超过允许范围，就需要对电压互感器二次回路总负载进行限制。12、问答题电力系统通信网的功能是什么？各子系统的作用如何？正确答案：电力系统通信网的任务是为电网生产运行、管理、基本建设等方面服务，主要功能应满足调度电话、行政电话、电网自动化、继电保护、安全自动装置、计算机联网、传真、图像传输等各种业务的需要。电力系统通信网的子系统及作用为：（1）调度通信子系统，该系统为电网调度服务。（2）数据通信子系统，这个系统为调度自动化，继电保护、安全自动装置、计算机联网等各种数据传输提供通道。（3）交换通信子系统，这个系统为电力生产、基建和管理部门之间的信息交换服务。13、问答题发电机常见的不正常运行状态和故障有哪些？正确答案：在国内电网中运行的发电机，小型的为612MW,大型的为200600MWo由于发电机的容量相差悬殊，在设计、结构、工艺、励磁乃至运行等方面都存在很大差异，这就使发电机及其励磁回路可能发生的故障、故障几率和不正常工作状态有所不同。发电机在运行过程中，由于外界、内部及误操作等原因，可能引起发电机的正常运行工况遭到破坏，出现异常，但未发展成故障，这种情况就称为发电机的不正常工作状态。其现象和处理方法有以下几种：（1）三种电流不平衡，此时当三相电流之差不大于额定电流的10%时，允许连续运行，但任一相电流都不得超过额定值。（2）定子绕组过负荷，事故情况下，允许短时间的过负荷运行，此时过负荷持续时间由每台机的特性而定。（3）定子绕组过电压（水轮发电机、大型汽轮发电机），可降低励磁电流和改变发电机出口变压器的分头位置。（4）发电机各部温度或温升超过允许值时，应减出力运行。（5）励磁电流倒送，即励磁电流表反指，使送入转子中的电流磁场反向，此时无功表指示正常，不影响发电，可等停机后再进行处理。(6)转子回路短路时无励磁，应根据发电机类型不同，除减小滑差、增加励磁电流外，当造成大型汽轮发电机失步运行时，可根据第二章中的有关介绍进行处理。(7)励磁回路绝缘降低或等于零，可在测量励磁回路绝缘电阻低于0.5兆欧或等于零时，考虑发电机转子一点接地，此时应投入转子两点接地保护。(8)此外，发电机的不正常工作状态还包括：逆功率、过励磁和发电机附属设备故障造成，如断路器断口闪络、非全相运行、电压互感器断相、电流互感器断线、整流柜故障、冷却系统故障等。发电机的常见故障包括：(1)定子故障，如绕组相间短路、一相匝间短路，因定子绕组一相绝缘破坏而引起的单相接地等。(2)转子绕组故障，如转子两点接地、转子励磁回路低励(即励磁电流低于静稳极限所对应的励磁电流)、转子失去励磁功能等。(3)其他方面的故障，如发电机着火、发电机成为电动机运行、发电机漏水漏氢、发电机发生振荡或失去同期、发电机非同期并列等。发电机发生这些故障时，将导致机组退出运行，严重者，甚至会烧毁机组或其他设备，所以在日常运行维护时，应特别小心，以防事故发生。14、问答题超高压输电网络线路停运时的无功变化情况如何？正确答案：电网运行中，当发生长距离超高压线路停运时，输电断面上的无功损耗将大幅度增加。以图4-3所示5条241.35长的500kV电网联络线路跳闸为例，当传输自然公路时，每条线上流过的电流为，此时整个断面上的无功损耗，此时整个断面上的无功损耗增加为，结果使无功损耗增加了28MVar。再假设若线路满负荷运行，跳闸前每条线上流过电流为，此时整个断面上的无功损耗，当停运一条线是，另4条线上的电流分别为11=1875A,此时整个断面上的无功损耗增加为4Q1=4X3X(1875A)2×75=3164Mvar,无功功率的损耗增加了633Mvaro同样，当第二回甚至第三回线路停运时，无功损耗的增加将更为可观，因为上述计算并未计及在线路无功损耗增加的同时，线路电容和并联电容所生产的无功将因电压下跌而减小部分。因此，事故时，为了支撑受端电压，经线路从送端电网多吸收的无功功率往往是受端所受到的无功功率的许多倍。在图4-4所示的例子中，当受端电压降低8%,需送端电网向受端电网多提供24MVar的无功时，就要送端多送266MVar无功。这种级联效应可能会造成两个结果，一是使线路上的复功率载荷急剧增加，使输电线路容易过载跳闸，另一方面使输电线路从送端电网吸取大量的无功功率，造成无功电源紧张和受端电网的电压进一步下降，严重时甚至会由于定子或转子的过电流保护动作而使发电机退出运行。15、问答题调度系统包括哪些？他们遵循什么原则？正确答案：调度系统包括各级调度机构和电网内发电厂、变电站的运行值班单位。他们在业务联系上遵循的原则为：调度机构调度管辖范围内的发电厂、变电站的运行值班单位，必须服从该级调度机构的调度，下级调度机构必须服从上级调度机构的调度。16、问答题发展百万伏交流特高压技术的意义是什么？正确答案：建设特高压骨干网架可以充分利用现有资源，在50OkV电网基础上发展特高压网架，电压等级匹配合理，经济性好，适应性强，有利于推进产业升级和技术创新，节省宝贵的土地资源，提高资源优化配置能力，从根本上解决输电能力不足等问题；同时，有利于充分发挥特高压电网的规模优势和技术优势，引导电源合理布局，促进电源集约化开发，实现电力工业协调发展。发展百万伏级交流特高压技术的意义如下：（1）我国的煤炭资源分布极不均衡，火电容量集中在山西、内蒙古、陕西、宁夏、黑龙江、贵州和安徽，同时随着我国西南水电的开发，发展特高压可将目前电网的整体输电能力提高45倍，实现西南700OkW的富裕水电和山西、陕西、蒙西、宁夏等西部地区的990OkW富裕火电容量的东送和南送，实现跨流域调节和水火电互济，减少备用和弃水电量。（2）特高压电网具有坚强的网络功能和良好的可扩展性，有利于加强受端电网，解决目前50OkV电网因电力密度过大而引起的短路电流超标、输电能力过低和安全稳定性差等系统安全问题，从而提高电网稳定运行的安全性和可靠性。（3）随着耕地面积的减少、变电站站址、输电线走廊越来越紧张，同时输变电工程建设拆迁等本体外的费用也大幅增长，100OkV线路投资约是500kV线路相同输送能力的60%70%,走廊利用率约为50OkV线路的23倍，有利于节省输电走廊，节约土地资源，且运行网损降低，具有显著的联网效益和经济效益；（4）近年来虽然我国电网技术装备水平不断提高，但与发达国家相比，仍有较大差距，电力发展的巨大空间，客观上要求加快电网技术升级，提高技术装备水平。特高压代表了当今输电技术的最高水平，它将促使国内机电制造行业加大科技投入，全面提升我国电力设备的设计研发能力和工艺制造水平，带动相关产业技术进步，使我国电力工业实现跨越式发展，同时也能促进地域经济的发展O（5）从环保角度看，目前我国绝大部分城市和沿海经济快速发展地区以及酸雨和二氧化硫污染严重地区已基本上没有大气环境容量资源，污染严重的地区包括西南重庆至贵阳一带，华东、华中地区，华北京、津、河北、山东地区以及东北辽宁地区，只有西部地区（除大中型城市）还有一定的大气环境容量，一条100OkV线路输送的电能折算到电厂耗煤约为2500万t/年，可节约大量的煤炭运输成本，因此实现西电东送将是今后解决东部负荷中心地区燃煤电源项目建设受到环境容量的限制和减轻运输压力的有效途径。为此，前苏联从1985年即建成1150kV交流特高压输电线路900km,变电站采用普通敞开式（占地面积较大）；日本1988年开始建设IooOkV南北同杆双回线走廊248km,1993年建成，先降压运行，1999年全部建成IoOOkV交流特高压输电线路48Oknb并升压运行，变电站采用分相式GlS组合式电气设备。17、问答题变压器绕组电抗由什么决定？正确答案：从变压器结构来说，变压器绕组电抗XT与绕组匝数的平方、绕组的等效直径以及等效厚度（其中h为绕组组间间隙；hl、h2为相邻两绕组的厚度）成正比，与绕组的等效高度成反比。在设计变压器时，参数XT占有很重要的位置，其数值在技术标准里有规定，当数值超过规定值时，会使变压器的电压调整率增大，性能下降；而当数值低于规定值时，又会使短路电流增大，容易造成绕组承受过大的机械力而损坏。其XT用公式表示为式中0一空气导磁率；f一电网频率；W变压器绕组匝数；D一绕组等效直径（与所绕铁芯大小有关）；H绕组计算高度。18、问答题电网合环的条件是什么？正确答案：相位一致，相序一致。如首次合环或检修后合环可能引起相位变化，就必须检测证明合环点两侧相位和相序一致。如属于电磁环网，则环网内的变压器接线组别之差为零；特殊情况下，经计算校验继电保护不会误动作及有关环路设备不地载，允许变压器接线差30度进行合环操作。合环后环网内各元件不致过载。各母线电压不应超过规定值。继电保护与安全自动装置应适应环网运行方式。稳定符合规定的要求。19、问答题如何建立商业化运营电网的无功管理模式？正确答案：在电力市场初期阶段，根据我国电网现有模式，不妨使无功定价从总体上按省网、发电厂、地区电网和用户四层进行考虑，具体为：（1）将无功电价按容量价格和电能量价格进行分类，并随电力市场的成熟在条件允许情况下逐步与有功市场分开。（2）无功管理仍采用以电压质量考核的分层分区管理办法，细化相应管理指标。（3）将无功服务按基本服务和有偿服务分类，当在规定范围时时，为无偿服务，超出范围时则为有偿服务。（4）为强化无功市场管理，对发供电单位为获取无功容量电费而采用的虚报和假报数据，在运行中一旦发现即采用N被惩罚并取消相应电费的办法和加强管理。20、问答题串联阻抗支路的无功损耗与什么有关？正确答案：在三相交流电网中，当电流过串联阻抗支路时，支路中产生的无功损耗为由上式可知：串联阻抗支路中的无功功率损耗与输送的有功功率平方成正比，即输送的有功功率越大，则串联阻抗支路的无功功率损耗越大，从而电压损耗也就越大，所以在电网中，为保持线路末端有一定的电压水平，必须使线路输送的有功功率不能超过某一水平。1 .串联阻抗支路的无功损耗与负荷功率因数的平方成反比，所以提高负荷的功率因数是降低线路无功损耗，从而也是减少电压损耗的有效措施之一。2 .串联阻抗支路的无功损耗与电压的平方成反比，所以在电网中，但线路的运行电压偏低时，适当地提高电压运行水平，有助于降低输电网的无功功率损耗。3 .阻抗支路的无功损耗与电抗成正比。一般变压器的电抗值远远大于电阻值，超高压线路的电抗值也远远比电阻值大若干倍，因此电网中的无功功率损耗远远大于有功功率损耗。21、问答题变压器在运行时铁芯绝缘损坏的原因有哪些？正确答案：（1）变压器长时间过负荷，使铁芯长时间在高温度下运行。（2）变压器长时间承受电网的过高运行电压，因励磁电流增加，使铁芯温度升高O（3）变压器的贴心穿芯螺丝绝缘损坏，使铁芯涡流增加，铁芯温度升高。（4）变压器铁芯的夹贴螺丝松动，励磁电流增加，使铁芯温度升高。22、问答题什么是电容式电压互感器的“暂态响应”？正确答案：电容式电压互感器的“暂态响应”是指在高压端与短路情况下，电容式电压互感器的二次电压峰值应在额定频率的一个周波内衰减到低于短路前峰值的10%,它是指当一次电压波为零或者为最大值时发生短路情况中的较大者。电容式电压互感器的稳态工作特性与电磁式电压互感器基本相同，但暂态特性较差，当电网发生短路等故障而使电压突变时，虽然一次电压突然为零，但二次电压约需20ms左右才能降到5%额定电压以下，这对动作时间只有2040ms的快速保护，特别是短线路保护的动作精度将带来很大的影响。23、问答题什么是备用电源自动投入装置（BSAW）?对它的要求是什么？正确答案：备用电源自动投入装置（BSAW）就是对具备双电源或多电源供电的变电站或设备，因电网开环或其他需要而正常只有一回电源供电（也称为工作电源）时，当供电电源因故失去后，能迅速自动投入其他供电电源的装置。对备用电源自动投入装置的基本要求是：（1）失去供电电源后，自动投入装置只允许备用电源断路器动作一次。（2）工作电源断路器未断开前或备用电源无电压时，备用电源断路器不应投入，因此自动投入装置的时间元件整定时间应大于工作电源的保护动作时间。（3）应有电压互感器二次侧熔断器熔丝熔断或回路断线的闭锁装置，当电压回路异常失压时，备用电源自动投入装置不应误动作。（4）备用电源应有电压正常的监视回路，工作电源应有电压消失的判别回路。（5）装设备用电源自动投入装置的近区发生故障，母线电压可能降低到工作电源的低电压继电器启动值，为保证故障先由保护切除，在自动投入装置回路中必须加装时间元件，整定时限应大于能使低电压继电器启动的相应出线或元件保护的最大动作时限。（6）当变电站母线发生故障时，备用电源自动投入装置不应动作。24、单选智能终端是O的重要设备之一。A.站控层；B.网络层；C.间隔层；D.过程层正确答案：D25、问答题什么是变压器的正常过负荷？过负荷时应考虑哪些因素？有何规定？正确答案：变压器在运行中的负荷是经常变化的，即负荷曲线有高峰和低谷。当它过负荷运行时，绝缘寿命损失将增加；而减轻负荷运行时绝缘寿命损失将减小，因此可以互相补偿。变压器在运行中冷却介质的温度也是变化的，在夏季油温升高，变压器带有额定负荷时的绝缘寿命损失将增加；而在冬季油温降低，变压器带额定负荷时的绝缘寿命损失将减小，因此也可以相互补偿。变压器的正常过负荷能力，是指在上述两种补偿后，不以牺牲变压器的正常使用寿命为前提的过负荷。变压器正常过负荷运行时，应保持正常寿命损失，注意绕组最热点温度不超过允许值外，还应考虑到套管、引线=焊接点和分接开关等组件的过负荷能力。综合考虑以上因素，并结合我国变压器目前的设计结构，推荐变压器正常过负荷的最大值是：油自冷、风冷变压器为额定负荷的L3倍；强油循环冷、水冷变压器为额定负荷的L2倍。同时绕组最热点温度不超过140C（强迫油循环125MVA及以上容量变压器不超过135C）。当变压器存在较大缺陷（如冷却系统不正常、严重漏油、色谱分析异常等）时，不准过负荷运行。26、单选O是引领和保障“三集五大”体系建设的重要力量。A、制度体系B、标准体系C、统一的企业文化D、确保安全正确答案：C27、问答题什么是电流互感器？其作用如何？正确答案：电流互感器是一种将大电流按照一定的变比变换成小电流的仪器，它和变压器很相像，变压器并接在线路上主要用来改变线路的电压，而电流互感器则串接在线路上主要用来改变线路的电流，所以电流互感器最早也叫变流器，只是后来因为人们一般把直流电变成交流电的仪器设备叫做变流器，才把改变线路上电流大小的电器，根据它通过互感工作的原理，叫做电流互感器。电流互感器的一次绕组通常与需测量、保护或控制的电路串联，二次绕组则与测量、保护或控制的电流线圈连接，它将一、二次侧高、低压电路互相隔离。正常使用时，电流互感器的一、二次额定电流之比与一、二次绕组匝数成反比，其电流间的相位差接近于零。电流互感器的作用是：（I）将大电流变成便于测量的小电流，以供测量、计量、继电保护等使用，从而缩小仪表的体积，并可采用截面小的导线进行连接，使屏内布线简单，安装方便。（2）当电路上发生短路时，可保护测量仪表的电流线圈，使其通过较小的电流而不受大电流的损坏，并起高压、低压间的隔离作用。目前敞开式的超高压变电站中，常用油浸式电流互感器，也有电容型结构和链型2种，电容型结构的主绝缘由若干串联的电容屏（铝箔或半导体）和绝缘纸组成。链型结构则将一次绕组和绕有二次绕组的环状铁心交叉形成“8”字型，一、二次绕组分开绝缘，并与铁心一起浸入有绝缘油的瓷套内。油侵式电流互感器通常装有隔膜或金属膨胀器，使油与空气隔离，防止绝缘受潮和氧化。为防止瓷套炸裂的危险，以硅橡胶伞裙代替瓷套的六氟化硫（SF6）气体绝缘的电流互感器也已开始投入运行。28、问答题电压是什么？什么是无功功率？正确答案：电压就是电网中两点间（如两相间的线电压和阻抗回路首末两点的电压降）或某一点对地（如相对地间的相电压）的电动势差的数值，是标志电网运行状态（安全、经济）的重要运行指标。无功功率是在正弦回路中，当平均功率为零时，在电源和储能元件之间来回交换的变动功率，即电源能量通过电感线圈和电容器时并不需要能量消耗，而是在储能元件（电感线圈和电容器）与电源之间往返交换（振荡）。一般用Q表示，单位是乏（Var）、千乏（kvar）或兆乏（Mvar）o无功功率并不是无用功率，而是在电能传输和转换过程中建立电力磁场和提供电网稳定的不可缺少功率之一，无功经不同的电磁耦合反映不同的电压等级，电压的高低直接反映本级电网无功的平衡，是电能质量的重要指标之一。29、单选营销组织机构、业务流程按照细分客户群体设计，差异化服务、市场拓展功能凸显，实现由“业务导向”向O转变。A.管理导向B.客户导向C.服务导向正确答案：B30、问答题为了发挥AGC在电网调频中的作用，各电网需要做好哪些基础工作？正确答案：自动发电控制功能的实现，是通过电网调度自动化系统安装在现场的数据采集模块所采集到的各发电厂、各机组、各联络线和频率的实时量测数据，结合负荷预计，交换计划，机组组合、机组出力限值和线路潮流的安全约束等参数，计算出对各电厂或各机组的调节命令。通过电网调度自动化系统的模拟量输出模块或计算机通信送的各电厂的集中控制系统或各机组的机炉协调控制系统进行机组功率的调节，完成自动发电控制功能。为此，为了充分发挥AGC在电网调频中的作用，各电网有四项基础工作需要搞好：（1）网内电源中，若水电厂所占比例较小，除水电厂参与AGC控制外，还应考虑火电厂参与AGC控制。因此200MW及以上的单元机组应采用机炉协调控制方式，进行负荷自动调节；300MW及以上单元机组，宜采用小型计算机（微机）对其进行必要的监视和控制。（2）将火电厂机组的机械式调速器甚至电液调速器尽量换成微机电气液压调速器，以提高AGC机组的响应速度，改善AGC调节质量。（3）加强抽水蓄能电厂的AGC工作，提高电网的事故备用及调峰能力。（4）电网中AGC的可调容量，应尽量与电网的负荷增长相协调，保持AGC可调容量达到电网最大负荷的80Ql0%。31、单选公司工程项目管理机构，以（）为执行主体，以合同要约为依据，对参建单位进行管控，确保参建单位在工程建设过程中落实业主要求。A、基建处B、业主项目部C、技经处D、资金处正确答案：B32、问答题调度管辖单位和设备的运行准则有哪些？正确答案：调度管辖单位的运行准则为：发电厂变电站（所）等运行值班单位，必须按其所属的调度管辖范围，服从有直接调度管辖权的调度机构的调度。在电网出现紧急情况时接到更高一级调度机构的调度指令，也必须执行，并且必须将执行情况分别报告发布指令的调度机构和直接管辖的调度机构的值班调度人员。发电厂必须按照调度机构下达的调度计划（发电机有功功率、无功功率或者电压曲线，机炉开停方式等）和规定的电压变化范围运行，并根据调度指令开、停机、炉，调整功率和电压。不允许以任何借口拒绝或者拖延执行调度指令或者不执行调度指令。变电所必须按照调度机构下达的调度计划（运行方式），根据规定或者调度指令调整（或者操作）电压（无功电压调节设备）。属于调度管辖范围的任何设备，未获得相应调度机构值班调度员的指令，发电厂、变电站或者自行命令操作，但在出现紧急情况时上级调度机构值班调度员越级下令的或者对人身、设备以及电网安全有威胁的除外。遇有危及人身、设备以及电网安全的情况时，发电厂、变电所的运行值班单位的值班人员应当按照有关规定处理，处理后应当立即报告有关调度机构的值班调度员。各级调度员要及时按照国家规定的有关内容，将所管辖范围内发生的重大事故和调度生产系统内发生的重大事件，向上级调度部门汇报。33、多选省检修分公司的专业化检修基地下设有O等三类班组。A.变电检修班；B.带电作业班；C.电气检测班；D.二次检修班。正确答案：A,C,D34、问答题高压直流输电的优缺点是什么？何时采用直流输电？正确答案：（1）直流输电的主要优点是：不增加电网的短路容量；便于实现两大电网的非同期联网运行和不同频率的电网的联网；利用直流系统的功率调制能提高电力系统的阻尼，抑制低频振荡，提高并列运行的交流输电线的输电能力。具体为：D没有系统稳定问题。通过直流输电线连接的两端交流系统，两个交流系统之间不需要保持同步运行。输电距离和容量不受两端电力系统同步运行稳定性限制，因此直流输电系统不存在系统稳定问题。2）直流输电调节灵活。直流输电系统的功率调节比较容易而且迅速，因此直流输电能够保证稳定地输送功率，并且在一端电网事故情况下，可由正常运行电网对事故电网进行紧急支援。在交流、直流输电线并联运行时，当交流线路发生故障时，可以短时增大直流输送功率，提高系统稳定性。3）实现交流系统的异步连接。频率不同或相同的交流系统可以通过直流输电线或“交流一直流一交流型”的“背靠背”换流站实现异步联网运行，既得到联网运行的经济效益，又避免交流联网在发生事故时的互相影响。若两个大容量交流系统互联，较小时，如果采用交流线路联网，由于两端交流系统的电压或频率运行情况的变化，交流联络线路很容易过负荷或发生跳闸，而需要交换的功率而通过直流输电连接两个大容量的交流系统，就能够实现交换功率较小的电网互联。4）限制短路电流。直流输电连接两个交流系统时，直流输电的快速调节能够很快地将短路电流限制到额定电流水平，因此，直流输电有利于限制暂态电流。5）适宜海底电缆输电。由于电缆线路的电容比架空线路大得多，因此较长的海底电缆交流输电很难实现，而采用直流电缆线路就比较容易。6）直流输电线路造价低。直流输电采用两根导线，在输送功率相同情况下比交流电六根导线造价经济，并且直流线路走廊较窄，线路损耗率较小，直流输电线路的运行费用及塔材也较交流线路节省。（2）直流输电也存在以下缺点：D换流器设备较贵。直流输电换流设备及其控制、保护系统比较复杂，换流器大都采用晶闸管元件构成，目前换流器的造价较贵。因此使直流输电的建设费用相应提高。2）消耗一定的无功功率。直流输电换流器需要消耗一定数量的无功功率，一般情况下，约为输送直流功率的50%60%,因此换流站的交流侧需要安装一定数量的无功补偿设备，一般是利用具有电容性的交流滤波器提供无功功率。3）产生谐波影响。换流器运行中在交流侧和直流侧都将产生谐波电流和电压，使电容器和发电机过热，换流器控制不稳定，对通信系统产生干扰。为了限制谐波影响，一般在交流侧安装滤波器，交流滤波器的电容兼做无功补偿。对于直流架空线路，在直流侧也需要装设直流滤波器。4）缺乏高压直流开关。由于直流不存在零点，以致熄弧比较困难，因此目前尚无适用的高压直流开关。现在是把换流器的控制脉冲信号闭锁，起到部分开关的作用。但是缺乏高压直流开关对发展多端直流电网有一定影响。5）直流输电以大地作为回路时，会引起沿途金属构件和管线腐蚀。6）直流输电线路难于引出分支线路，绝大部分只用于端对端送电。从以上分析可知，在输送功率相等的情况下，直流输电与交流输电相比，有一个经济成本费用合算问题，虽然直流输电的换流器费用较贵，但其输电线路的单位造价却比交流输电线路低的费用，为此当输电距离增加到一定值时，直流线路所节省的费用完全可以抵偿换流站增加一般我们把这个距离称为交、直流输电等价距离。所以，一个输电工程究竟应该采用直流输电还是交流输电，完全取决于技术上和经济上的比较。一般在技术上和经济上合理时，宜采用直流输电。35、问答题电力市场中的上网电价如何制定？正确答案：电力市场的建立要求打破传统的上网电价定价方法，引入市场价格机制，可将政府定价、协议定价和竞争形成价格几种方法有机地结合起来。包括：（1）对一般水火电厂的上网电价的制定可采用总价上网和有限竞争两种方式。1）利用总价上网的方式确定上网电价，即采用报价制，也就是发电公司在不同的时段向电网报价，电网根据发电企业的报价和用户的用电需求，采用代价先调的原则选择各发电公司各时段上网电量，或者电网根据发电企业的报价确定统一的上网电价及各发电公司的发电量，各发电公司该时段上网电价即为该时段各发电公司竞争形成的上网电价。2）利用有限竞争的方式确定上网电价主要有两种方法：一种是采用峰谷分时电价，高峰时段与平时段上网电价采用政府定价的方式，低谷时段上网电价采用竞争形成价格的方式确定，或者是高峰时段上网电价采用政府定价的方式，平时段和低价时段上网电价采用竞争形成价格的方式确定。这种有限竞争方式主要是针对高峰时段电力不足，平时段和低价时段电力比较富裕的情况。另一种是采用分类二部制电价，这种方式是对上网电价实行两部制电价，在确定容量电价的基础上，电量电价实行竞争。（2）对于因国家能源政策和电网需要的某些特殊发电厂，如抽水蓄能电站、核电站、风力发电站和专门用于电网调峰、调相的电站，不可能与一般水火电厂竞争，只能特殊电厂特殊定价，可仍然利用“成本加”的方法由政府制定，根据政府核定的电价，电厂与电网签定上网协议。由于这类特殊电厂上网电价水平一般较高，按市场经济原则，谁也不愿意要这部分高价电，因此，政府部门对这部分电量采用公平的原则在电网中进行均衡地分配，最后公平的分摊到用户头上。36、问答题提高功率因数的方法有哪些？如何进行无功补偿？在哪里补偿最好？正确答案：电网中无功功率消耗很大，大约有50%的无功功率消耗在输、变、配电设备上，50%的无功功率消耗于电力用户。为了减少无功功率消耗和由此而造成的电网有功损耗，就必须减少无功功率在电网中的流动，即提高电网负荷的功率因数。而提高功率因数的方法就是加装无功补偿设备，如电容器，静止无功补偿装置和开展同步电动机进相运行及异步电动机同步化等。电网中的无功补偿主要是集中补偿和分散补偿。集中补偿主要是补偿变压器本身的无功损耗和用于集中调压，可以减少变压器高压侧输人电源线的无功功率，而对中低压侧至用户设备的电网部分不但不起作用，反而由于电压的提高使无功负荷消耗加大，结果使无功流动加大，因此只减少了上级电网的输电损耗，其降损效果较差。相反分散补偿尤其在用户负荷处分散就地补偿就能减少发电机无功出力，降低用电设备至电源间的所有输、变、配电设备上的无功功率流动，从而减少电网损耗，因此从减少无功流动和降损的角度出发，在用户负荷处就地补偿效果最好。但就地补偿过于分散，不易控制，这方面性能不如变电站（所）集中补偿37、填空题地（市）公司运维检修部和地（市）检修分公司合署，具有O和实施主体的双重职责。正确答案：职能管理38、问答题运行值班人员应如何进行事故处理？正确答案：运行值班人员应遵照以下顺序进行事故处理：（1）根据表计、信号指示，保护动作、当地设备的外部特征及其他现象，正确判断事故的原因、性质、地点和范围。（2）如果事故对人身和设备安全有严重威胁时，应立即解除这种威胁并迅速切除故障点。（3）装有自动装置而未动作者，应立即手动执行。（4）调整未直接受到损害的电网及设备的运行方式，尽力保持其正常工作状况。（5）检查保护掉牌及故障录波器的动作情况，进一步判断事故的范围和性质。（6）迅速准确地将事故征象向值班调度员汇报。（7）尽快恢复站用电和已停电的重要用户的供电。（8）迅速正确地执行调度命令，对无故障征象，
