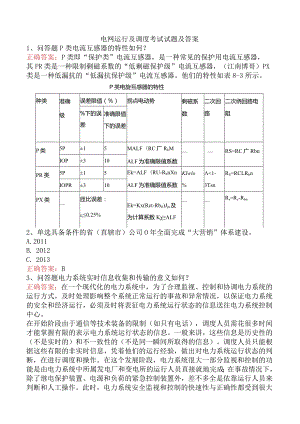

电网运行及调度考试试题及答案1、问答题P类电流互感器的特性如何？正确答案：P类即“保护类”电流互感器，是一种常见的保护用电流互感器，其PR类是一种限制剩磁系数的“低剩磁保护级”电流互感器，（江南博哥）PX类是一种低漏抗的“低漏抗保护级”电流互感器。他们的特性如表8-3所示。P类电旋互感器的特性种类准确级误差限值（）拐点电动势剩磁系数二次回路二次绕回路电阻%下的误差准确限值下的误差P类5P±15MALF（RC厂RbMALF为准确限值系数RS=RC广RbnIOP±310PR类5P±15Ek=ALF（RU-RbnXnALF为准确限值系数KIwlo%<1-3TsnRS=RCLRbnIOPR±310PX类匝比误差：t0.25%Ek=Kx(Rct-Rbft)Jjn及为计算系数KALFRs=Rc-Rbn2、单选具备条件的省（直辖市）公司O年全面完成“大营销”体系建设。A.2011B. 2012C. 2013正确答案：B3、问答题电力系统实时信息收集和传输的意义如何？正确答案：在一个现代化的电力系统中，为了合理监视、控制和协调电力系统的运行方式，及时处理影响整个系统正常运行的事故和异常情况，以保证电力系统的安全和经济运行，必须及时将表征电力系统运行状态的信息送往电力系统控制中心。在开始阶段由于通信等技术装备的限制（如只有电话），调度人员需花很多时间才能掌握有限的表示电力系统运行状态的信息。一般来讲，这些信息是历史性的（不是实时的）和不一致性的（不是同一瞬间所取得的信息）。调度人员只能根据这些有限的非实时信息，凭着他们的运行经验，做出对电力系统运行状态的判断，在进行调度和操作。在这个发展阶段，电力系统很大一部分监视和控制的功能是由电力系统中所属发电厂和变电所的运行人员直接就地完成；在事故情况下，除了继电保护装置、电源和负荷的紧急控制装置外，差不多全是依靠运行人员来判断和人工操作。此时，电力系统安全监视和控制的快速性与正确性都受到很大的限制。随着电力系统的不断扩大，系统结构日益复杂、运行方式复杂多变，同时，对电能质量和供电安全性及经济性的要去也日益提高。在这种情况下，要求运行人员能够利用原有的技术装备，在很短的时间里掌握这样复杂多变的电力系统运行状态，并做出正确的判断是很困难的，甚至是不可能的，而且往往因延误时间和处理错误，导致事故扩大。因此，为保证现代化电力系统最大可能地安全和经济运行，就需要具备一完善的电力系统信息收集和传播系统，将分散在各发电厂和变电所的大量信息，迅速、正确、可靠地传到调度控制中心，使运行人员能正确和及时地掌握每时每刻都在变化着的电力系统运行状态。4、问答题对单电源和双电源（联络线和环网）线路的送、停电的操作应遵循哪些原则？正确答案：对单电源和双电源（联络线和环网）线路的送、停电的操作，出遵循线路送、停电的操作顺序，除严禁约时停、送电和严防带负荷拉合隔离开关外，还应按照值班调度员或线路工作许可人的指令执行，同时操作中还应遵循如下几点。（1）送电时，在操作断路器前，先合上操作熔断器，检查断路器确在分闸位置时，再合上两侧隔离开关。其目的是若由于某种原因断路器与实际位置不符而造成带负荷隔离开关时，由于断路器操作熔断器已合上，断路器保护就能动作切除故障，从而缩小事故停电范围。相反若操作熔断器未合上，则本断路器不能动作，只能由其他变电站越级掉闸，是事故停电范围扩大。同时对IlokV及以上电压等级的线路，送断电源变压器中性点必须有一个接地点。（2）停电操作应先断开断路器，在检查断路器确在分闸位置后，拉开两侧隔离开关，最后再去操作熔断器。对电磁机构合闸的断路器，在断开断路器后，应先取下合闸熔断器，随后再分别拉开两侧隔离开关，其目的是防止由于某种原因使断路器再合上，而操作人员又未发现，结果造成带负荷拉合隔离开关的事故；同时对22OkV及以上超高压长距离线路，还应考虑拉开空载线路时的充电功率的影响（尤其是电压波动大而引起的过电压）等。（3）对双电源（联络线和环网）线路的送、停电的操作，由于涉及到两个变电站的操作，因此操作必须执行单项（逐项）命令。在送电操作时，应先将该线路两端的母线侧隔离开关和线路侧隔离开关按顺序依次合上后，再分别合上线路两端的断路器；当遇到是两个电网并列时，后合上开关应按并列操作执行。5、填空题按照上下贯通、横向协同、指挥顺畅、运作高效的原则，国家电网公司总部层面和省公司层面构建（）的运检组织架构。正确答案：“一部一公司一中心”6、问答题特高压并联电抗器的应用场合如何？都有哪些？正确答案：当特高压架空线路较长，在雷击或其他原因使单相发生接地故障时，在该相的断路器由保护断开后，由于其他两非故障相没有断开，会对断开相耦合使接地点存在潜供电流产生电弧，为此就需在线路上接中性点连接小电抗的高压并联电抗器，使单相接地时的潜供电流幅值降低而易于电弧自熄灭，从而提高单相接地自动重合闸的成功率。特高压电抗器也可骑补偿线路容性无功和降低线路上的工频过电压的作用。特高压并联电抗器，分为容量固定（非可控）的并联电抗器和容量可变化的可控并联电抗器2种。容量固定（非可控）的并联电抗器一般使用单相油浸式电抗器，结构上多为带气隙的铁心式；可控电抗器主要有可控饱和并联电抗器（CSR）.自饱和并联电抗器（SR）、晶闸管控制并联电抗器（TCR）和晶闸管控制变压器（TCT）等类型。除CSR的响应时间较长外，其他的动态响应时间很短，均在20ms以下。7、问答题线路跳闸后，哪些情况不宜强送？哪些情况可以强送？正确答案：（1）线路跳闸后，下列情况不宜强送电：D空充电线路。2）试运行线路。3）线路跳闸后，经备用电源自动投入已将负荷转移到其他线路上，不影响供电的线路。4）电缆线路。5）又带电作业工作并申明不能强送电的线路。6）线路变压器组断路器跳闸，重合不成功。7）运行人员已发现明显故障现象。8）线路断路器有缺陷或跳闸次数一超过规定次数及断路器遮断容量不足的线路。9）已掌握有严重缺陷的线路（如水淹、杆塔严重倾斜、导线严重断股等）。（2）除以上情况外，线路跳闸，重合不成功，按有关规成或请示生产负责领导或总工程师批准可强送电一次，强送电不成功，有条件的可以对线路零起升压。8、问答题为防止系统崩溃，并尽量减少符合损失，对哪些情况应采取预定措施？正确答案：为防止系统崩溃，并尽量减少符合损失，对可能导致电力系统稳定破坏的下列情况，必须采取相应的预防措施，包括：（1）故障时开关拒动。（2）故障时极端保护和安全自动装置误动或拒动。（3）自动调节装置失灵。（4）失去大电源（5）其他偶然因素9、单选“大建设”职责划分要求地（市）公司层面基建部负责O千伏及以下电网建设项目初设审批和工程结算监督。A、10B、35C、66D、HO正确答案：A10、问答题电网变电站中常用的母线有哪几种？其接线形式有几种？正确答案：电网变电站中常用的母线大体上可分为软母线和硬母线两种，它们的用途为：（1）软母线多用于室外，其特点是空间大，相间距离宽，散热效果好，施工造价低。（2）硬母线一般用于户内配电装置，户外配电装置目前也开始朝硬母线方向发展，硬母线最大的特点是与电气设备配套可节省占地面积且载流量大，但造价高，一般硬母线可分为矩形、槽型、菱形和管型形等。一般变电站的母线接线形式有：单母线、单母线分段、双母线、双母线带旁路、双母线分段带旁路、3/2断路器接线，4/3断路器接线，以及无母线的桥型接线（有内桥外桥两种形式）、多角形接线盒线路变压器组共10中接线方式。11、问答题竞价规则的内容有那些？正确答案：（1）电力市场监管体制的建立。内容包括电力市场监管机构的人员组成、权力与义务及隶属关系，电网调度权独立的意义。（2）竞价模式的选择与设计。竞价模式分完全竞争与部分竞争两种。完全竞争就是不保电量的竞争，电厂的电量和电价均没有基本保证。部分竞争有两种选择：一是保基础电量的竞争，基本发电小时内电量不竞争（电价按国家规定执行），超出部分的电量竞争；二是两部制电价，如果选择两部制电价，就需制定基本电价与电量电价的合理比例和基本电价的构成。对峰谷差大、水电多的电网，可采用峰谷分时、丰枯季节电价，由于平谷段和丰水季节的电量过剩较大，此时所有水电厂参与竞争，其余时间部竞争，执行国家定价。（3）市场竞争主体的培育。市场竞争主体包括发电厂、输配电网和用户，为此我们应制定独立发电企业的容量规模和数目限制；对电厂所发电能开始可由电网企业统一收购，但何时大用户可直接与电厂签订长期合同、何时允许独立的配电公司参与配电业务就需要考虑，同时考虑输配电业务分开经营的可能性与意义。4）报价方式。包括：报价的主体是以厂为单位报价，还是以发电公司为单位报价；报价的上下限。报价的时间和竞价时段的划分。（5）特殊服务电费的制定。电厂为电网提供应急发电和黑启动电源及调峰、调频和调压等服务时，电网企业应支付的特殊服务电费的标准需要制定。12、问答题断路器的常见故障有哪些？正确答案：高压断路器本身的常见故障包括：拒绝合闸、拒绝跳闸、假合闸、假跳闸、三相不同期（触头不同时闭合或断开）、操作机构损坏或压力降低、切断能力不够造成喷油爆炸以及具有分相操作能力的断路器不按指令的相别动作等等。13、问答题高压断路器铭牌主要参数及其意义如何？正确答案：额定电压：断路器正常长期工作的线电压。额定电流：断路器可以长期通过的工作电流。额定开断电流：断路器在某给定电压下能正常开断的最大短路电流。额定断流容量：应为6倍的额定电压乘以额定开断电流（三相断路器）。额定热稳定电流：断路器能承受短路电流热效应的能力。动稳定电流：断路器能承受短路电流电动力作用的性能。分闸时间：断路器从得到分闸命令起到电弧熄灭为止的时间。固有分闸时间：断路器接到分闸命令起到触头刚分离为止的这一段时间。合闸时间：断路器从得到合闸命令起到主触头刚接触为止的时间。自动重合闸操作循环：分一一Q合分一一t一一合分，其中，Q为断路器开断故障电流从电弧熄灭到重新接通时间，t为再次合闸时间。14、问答题如何防止因串补而引起的大型机组次同步谐振问题？正确答案：当在接入汽轮发电机组的电网中采用串联电容补偿时，如山西阳城（至华东江苏淮阴）的300MW发电机组和500LV输电线路组成的发输电系统，就需要从电网的设计和运行上来采取措施避免次同步谐振的发生。此时应准确掌握汽轮发电机组的轴系频率，串联电容补偿度的设计要考虑串联补偿电容在投入运行（包括部分退出时）的各种电网运行情况下，能否与机组构成机电谐振的条件，并设法予以避免。一般为了避免谐振而降低串联补偿度，同时也就降低了暂态稳定的裕度；同样，减少阻尼绕组的电阻虽然可以改善次同步谐振时的电系统阻尼，但却在其他的系统振荡情况下降低了阻尼作用。因此，为了防止发生次同步谐振，需要针对具体情况研究分析，然后才能决定所应采取的措施。研究表明，在串联电容补偿线路的送端汽轮发电机组，如果还连接有非串联补偿的线路或带有地区负荷时，将减轻发生机谐振的危险。补偿度对于次同步谐振在某种程度上具有决定性意义，而且其影响相当复杂。通常认为串补度越高，越容易引起次同步谐振，但从华东电力调度通信中心对山西阳城送电系统的研究表明，在正常负荷情况下，串补度为40%时，无论在高峰、腰荷还是低谷时，均不会发生次同步谐振，而当串补度为20%时，无论哪一种负荷水平，均有可能发生次同步谐振，谐振的频率为38,28Hz。因此，实际情况与传统的认识并不一致，它是在电气参数与机械参数相配合的某些区域才会导致次同步谐振的发生。为此在防止时，要事先对各种运行方式进行计算分析，严格避免形成电气参数与机械参数的配合。一般防止大型机组发生次同步谐振的措施包括：（1）发电机励磁系统衰减器，即输人量为转子转速，通过灵敏的滤过器取得不同的扭振频率，对应每一频率调节励磁系统的放大系数，使之对扭振产生正阻尼作用，该方法从1976年即在美国得到了应用。（2）串联补偿电容衰减滤过器，即由电容器与电抗器并联后又与电阻串联组成滤过器，并与每一相串联补偿电容连接，滤过器在正常工频下有很高的阻抗，而在其他频率下阻抗却很低，从而使电阻起正阻尼作用。(3)装设有关保护，在必要时将发生次同步谐振的机组解列或切除串联补偿电容器。(4)装设极面阻尼绕组，其目的是减少在次同步频率下的发电机负电阻，这种方法只对控制感应发电机有效，对机电谐振和电网故障冲击无效。15、问答题电网运行频率波动异常和频率波动事故处理如何规定的？正确答案：根据国家电力公司2005年3月颁布的电业生产事故调查规程第2.2条有关规定：装机容量在3000MW及以上的电网，频率偏差超过(50+0.2)HZ为频率异常，其延续时间超过20min为一类电网障碍，延续时间超过30min为电网一般是事故；或频率偏差超过(50+0.5)HZ,其延续时间超过IOnIin为一类电网障碍，延续时间超过15min为电网一般是事故。对容量在3000MW及以下的电网，频率偏差超过(50+0.5)HZ为频率异常，其延续时间超过20min为一类电网障碍，延续时间超过30min为频率事故；或频率偏差超过(50+1.0)HZ,其延续时间超过IOnIin为一类电网障碍，延续时间超过15min为电网一般是事故。16、问答题组合电器智能化二次监控方式的特点有哪些？正确答案：与传统组合电器的二次监控方式相比，智能化组合电气二次监控方式的特点是：(1)采用高可靠性、长寿命的信息传感器，如近年来，Rog。WSki线圈被用作电流传感器，它是空心环状线圈，侧脸电流范围大，频带响应范围宽，信号无畸变，在测量范围内没有磁饱和问题，结构简单，且体积较传统电流互感器小得多。(2)微机数据处理系统体积小，功能强，可以对采集所得的数据进行A/D转换、算术和逻辑运算以及记录等操作，实时性好，准确可靠，因此在组合电器内对数据处理采用了危机数据处理系统。(3)分析微机数据处理系统处理好的数据，根据运行经验和动作规则，决定是否需要检修，即按状态维修，从而最大限度地减少组合电器维护工作量，使组合电器的使用寿命提高。目前监控系统主要可以完成对组合电器的绝缘性能、机械性能和电气性能3个方面的监控工作，并且采用了一些较新的技术，如红外技术和超声波技术等。17、问答题什么是高压直流输电(HVDC)?有什么用途？正确答案：高压直流输电是将三相交流电通过换流站整流变成直流电，然后通过直流输电线路送往另一个换流站逆变成三相交流电的输电方式。直流输电的用途主要为：(1)远距离大功率输电。(2)交流系统之间的互联线。(3)海底电缆输电。(4)用于地下电缆向城市供电。(5)作为限制短路电流的措施。1954年瑞典建成世界上第一条高压直流输电线。20世纪60年代以来，由于晶闸管换流器的应用，直流输电容量逐年增加，目前多端直流输电系统已经出现。1988年浙江省宁波与舟山岛之间建成海底电缆直流输电，这是我国的第一条直流输电线路。19891990年湖北省葛洲坝至上海南500kV直流输电工程建成。它是我国第一条超高压远距离直流输电线路。18、问答题电网如何调频？何谓电网的一次调频、二次调频和三次调频？正确答案：整个电网的频率调整过程同一台机的频率调整，但要比一台机的复杂得多，它与全网有调整能力的所有发电机均有关，也分为一次调整和二次调频。假设电网运行于频率fl,当电网负荷由PfhI增加到Pfh2时，由于所有运行发电机的惯性作用，点时间内，发电机出力将保持不变，此时电网频率下降，当频率下降到超出了发电机的调速器失灵区时，电网中运行发电机的一次调整开始起作用，发电机出力增加，并平衡于一低于原运行频率的某一频率f2,此时为电网频率的一次调整，若使电网频率恢复到原来频率fl,就需要借助于调度自动化系统AGC对发电机的自动调频装置或人工手动进行调整，即二次调频，使运行中或备用的发电机出力增加，发电负荷由Pfl增加到Pf2,最终使电网频率恢复，其调整过程如图2-1所示。电网的三次调频就是在调频二次调整后，使有功功率负荷按最优分配，也就说，由电网调度自动化系统所实现的经济负荷分配是电网的三次频率调整。19、问答题什么是轻型直流输电？可用于哪些场合？正确答案：顾名思义，轻型直流输电的核心依然是直流输电技术，但两者存在许多差异，主要表现如下：传统直流输电(HVDC)主要应用于大型电网，通常是远距离输电，一般采用架空线点对点传输形式，两端的换流站间需要通信通道，同时受端交流系统中必须配有相应的旋转电机一发电机或同步调相机。轻型直流输电的电力电子设备一般采用普通晶闸管(导通可控，关断不可控)，仅包含2个部件；一个换流站和一对入地电缆。换流站采用电压源换流器(VSC.技术，其输出由VSC的控制系统调节，各不同的换流站间需要任何通讯其电力电子期间采用大功率的绝缘栅双极晶体管（IGBT）,可任意开通或关断，因而其交流侧输出电压与电流可以实现精确控制。控制系统采用微机化的脉宽调制技术（PWM）控制，可根据交流系统的需要自动调节电压、频率、有功与无功。这些特点使得轻型直流输电可在整个交流系统的最适合点接入。一般轻型直流输电换流站设计功率是I-100MW,直流电压为IO-100kV,如此规模的换流站占地约250m2,远小于传统HVDC换流站。轻型直流输电的应用场合包括：取代架空线，连接远方电网。取代就地电厂，轻型直流输电不但可由直流电缆将交流主电网中高效电厂（如坑口电厂或水电厂）的能源传出到这些“孤岛”负荷，而且彻底消除就地电厂的污染和噪声，环保效益巨大。新建轻型直流输电的投资几乎与传输距离成线性关系，传输距离较短时（一般小于60km）,其经济效益更明显。可实现不同额定频率或相同额定频率的交流系统间的非同步运行。20、问答题什么是避雷器？按结构如何分类？正确答案：避雷器是一种释放过电压能量限制过电压幅值的保护设备，它通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，以降低被保护是所受过电压幅值。避雷器既可用来防护大气过电压，也可用来防护操作过电压，其性能是变电站其他设备绝缘水平的基础。避雷器按结构可分：（1）管型避雷器（包括一般型和新型）：由外间隙、内间隙、灭弧等组成，主要用来防止雷电行波由线路进人变电站的电力变压器，降低行波陡度，以保护线路为主。（2）阀型避雷器（包括普通型和磁吹型）：FS阀型避雷器用于61OkV线路端，保护配电变压器、电缆头免受大气过电压危害，属于低压小容量；FZ阀型避雷器，由火花间隙、阀片、并联电阻装在密封瓷套管内，主要保护变电站的电力变压器、电气设备和配电设备，也包括变压器的中性点，属于高压大容量。（3）FCZ磁吹避雷器：多用于IIOkV以上电气设备的保护，除防止大气过电压外，还可防止操作过电压，目前已被氧化锌避雷器代替。（4）氧化锌避雷器：是目前用途最广的新型避雷器，保护性能较好，一般用于高压和超高压电网，以防止操作过电压损坏变压器、互感器、断路器、电动机等设备。（5）无间隙金属氧化物避雷器（简称MOA.：用于20世纪80年代以来的所有高压与超高压的变电站，与阀氏（普通阀氏和磁吹阀氏）避雷器相比，MOA克服了过去阀氏避雷器在额定要求的参数下，允许的动作次数有限，具有动作次数多、保护性能好、反应速度快、通流能力大、运行安全可靠等优点。21、单选单相有功电能表共有四个外部接线端子，第二个接线端子OoA、进相线；B、进零线；C、出相线；D、出零线。正确答案：C22、问答题什么是介质疲劳和介质老化？正确答案：介质疲劳和介质老化就是电介质在电压的作用下，由于电场、热、化学、机械等的作用，其绝缘性能逐渐变坏，这一过程可能是可逆的，即在电压消失后，可回到绝缘状态，恢复其抗电强度。但这些过程也可能是不可逆的，即在电压消失后，介质不再恢复它原来的特性。其中我们把可逆的过程叫做介质疲劳，把不可逆叫做介质老化。23、问答题如何对运行中的高压设备缺陷进行分类？如何处理？正确答案：运行高压设备的缺陷共分为三类，其划分和处理原则为：(1)紧急缺陷，指严重程度已危及电网和设备的安全运行，随时可能导致事故的缺陷，应安排临时性或事故性检修，以尽快消除缺陷，或采取必要的措施进行临时处理。(2)重大缺陷，指缺陷比较严重，但设备在短期内仍可继续运行，一搬隔月安排消除，消除前应加强监视。(3)一搬缺陷，指对运行影响不大，可列如年、季检修计划。24、问答题规范的的电力市场应如何运作？正确答案：规范的电力市场运作必须按照公平、公正、公开的“三公”原则进行电力、电量交易，即规则对不同类型的电厂和用户应一视同仁，无歧视；严格按照市场运作规则进行操作，将可能的减少人为干预；增强市场运行的透明度，做到信息公开，使每一个市场成员能够获得相应的系统运行数据。这就需要电力企业必须有一个相适应的运作机制，即公司化改组，商业化运营，法制化管理的运作机制与之配套，具体包括：(1)合理划分政府电力管理部门与有关部门的权利与责任。(2)建立政府的宏观调控体系和政府对市场的有效监管机制。(3)建立维护电力市场健康有序运作的法律法规体系，特别是电力市场的有关规则，即制定市场运营和交易规则。(4)建立电网商业化运营的内部组织机构。(5)建立科学的电力价格生成机制。(6)建立符合现代企业制度要求的电力企业体系。25、问答题什么是发电机的进相和迟相？发电机的工作状态有几种？正确答案：随着电网的发展，输电线路的电压等级越来越高，输电距离越来越长，电网网架不断加强，直接上超高压网的大型发电机组日益增多，同时许多配电网络也使用了电缆线路，加之电网负荷峰谷差越来越大，使得许多电网在低谷负荷时无功过剩，电网运行电压越上限。此时就需要利用发电机进相运行，以吸收电网的过剩无功来进行调压。发电机进相运行时，由于励磁电流减小，造成内电势降低，而发电机的同步功率与其电动势成正比，因此进相时发电机的抗干扰能力减弱，对电网和发电机的稳定运行不利；同时进相运行对发电机定子铁芯端部发热也有不良影响，因此对发电机进相运行的深度一般限制较严。电力系统电压和无功电力技术导则(试行)规定：新装机组均应具备在有功功率为额定值时，功率因数进相0.95的运行能力；对已投人运行的发电机，应有计划地按系列进行各种类型机组的进相运行试验，根据进相试验结果予以应用。同时在进相运行时，对经大阻抗变压器与电网相连的中小型发电机，随着发电机电压的降低，厂用电电压也要降低，此时应保证厂用大型电动机的持续运行和厂用支路故障时的自启动。26、问答?计算题：如图4-4所示，已知Ll=238m,L2=297m,hl=12m,h2=8.5m,垂直比载gl=25.074×10-3N/(mmm2),应力0二48.714MPa,试计算2#杆的水平档距和垂直档距。正确答案：(1)水平档距Lh1.h=I(L1+L2)/2=1(238+297)/2=267.5(m)(2)垂直档距LV1.V=(Ll+L2)2+O-hlLl+(-h2L2)g=(238+297)/2+48.714(12/238+8.5/297)/25.074×10-3=421.06(m)2#杆的水平档距为267.5m；2#杆的垂直档距为421.06mo27、单选O指的是全网不同区域，城市、农村营销管理模式、标准制度、业务流程全面统一，实现作业规范、执行一致。A.机构扁平化B.管理专业化C.管控实时化正确答案：B28、单选避雷器在线监测内容包括OOA.避雷器残压；B.泄漏电流；C.动作电流；D.动作电压正确答案：B29、问答题电力变压器应装设哪些保护？正确答案：为了保证变压器在发生各种类型故障和不正常运行（如外部短路或过负荷引起的过电流、油箱漏油造成的油面降低、中性点电压升高、因外加电压过高或频率降低引起的过励磁等）时，造成不应有的损失，并保证电力系统连续安全运行，运行中的变压器应装设下列继电保护装置：1）防御变压器油箱内部各种短路故障和油面降低的瓦斯保护。2）防御变压器绕组和引出线多相短路、大电流接地系统侧绕组和引出线的单相接地短路及绕组匝间短路的纵联差动保护或电流速断保护。对高压侧电压为33OkV及以上的变压器，应装设双重差动保护，对于22OkV主变压器的微机保护须双重化。当变压器纵联差动保护对单相接地短路灵敏度不符合要求时，可增设零序差动保护。3）为防御变压器外部相间短路而既作为瓦斯保护和差动保护（或电流速断保护）的后备，又作为相邻母线或线路后备保护的过电流保护（或复合电压启动的过电流保护、负序过电流保护和阻抗保护）。一般过电流保护宜用于降压变压器，复合电压启动的过电流保护用于升压变压器、系统联络变压器和过电流保护不符合灵敏度要求的降压变压器，阻抗保护用于上述保护灵敏性和选择性不符合要求的升压变压器和系统联络变压器。4）防御大电流接地系统中变压器外部接地短路的零序电流保护、零序过电压保护和中性点接地间隙保护。一般中性点接地变压器应装设两段零序电流保护，每段设23个时限，以较短时限跳母联断路器或分段断路器，以第二时限跳本侧开关，以第三时限跳各侧开关；中性点不接地变压器应装设间隙零序电流和零序过电压保护，通常设一段一个时限，并经该时限启动总出口。5）防御变压器对称过负荷的过负荷保护，经延时动作于信号。对自耦变压器和多绕组变压器，保护装置应能反映公共绕组及各侧绕组过负荷的情况。6）对大型变压器，还应有防御变压器过励磁的过励磁保护。7）动作于信号和动作于跳闸的装置，如对变压器温度升高和冷却系统故障而装设的动作于信号或跳闸的装置和反映变压器匝间短路的专用匝间保护。30、问答题什么是高压开关设备？特高压开关设备的器件有哪些？正确答案：高压开关设备是保证电力系统安全、正常运行的重要输配电设备，用于关合及开断高压电力设备，退出故障线段，起控制和保护作用；或将两段电力线路以至电力系统的两部分隔开和将退出运行的设备接地，以保证电力线路、设备和运行维修人员的安全。特高压开关（电器）设备的器件主要有断路器、隔离开关、和接地开关等，以及由上述产品与其他电气产品的组成产品，他们在结构上互相依托，有机的构成一个整体，以完成特高压系统正常运行的任务。
