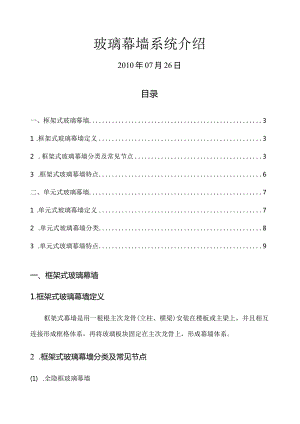

玻璃幕墙系统介绍2010年07月26日目录一、框架式玻璃幕墙31 .框架式玻璃幕墙定义32 .框架式玻璃幕墙分类及常见节点33 .框架式玻璃幕墙特点6二、单元式玻璃幕墙71 .单元式玻璃幕墙定义72 .单元式玻璃幕墙分类83 .单元式玻璃幕墙特点9一、框架式玻璃幕墙1.框架式玻璃幕墙定义框架式幕墙是用一根根主次龙骨(立柱、横梁)安装在楼板或主梁上，并且相互连接形成框格体系，再将玻璃板块固定在主次龙骨上，形成幕墙体系。2 .框架式玻璃幕墙分类及常见节点(1) .全隐框玻璃幕墙定距压块式铝合金隐框幕墙插接式铝合金隐框幕墙(2) .明框玻璃幕墙拉栓式隔热铝合金明框幕墙穿条式隔热铝合金明框幕墙(3) .半隐框玻璃幕墙幕墙横明竖隐铝合金半隐框幕墙横隐竖明铝合金半隐框幕墙3 .框架式玻璃幕墙特点.设计灵活，比拟容易处理特殊部位，比方立面转折处、转角、凹凸位变化、特殊造型等的处理；(2) .施工手段灵活，工艺较为成熟，经过较多工程实践检验，是目前采用较多的幕墙结构形式；(3) .适应主体结构能力强，安装顺序根本不受主体结构的影响；(4) .大量安装工序现场进行，要求现场工作量大，控制点多，安装周期长；(5) .现场接缝采用密封胶处理，因此密封胶施工要求严格，打胶前需要清洗处理.二'单元式玻璃幕墙1 .单元式玻璃幕墙定义将面板和金属框架(横梁、立柱)在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的框支撑玻璃幕墙。单元式幕墙是由许多独立的单元组合而成，每个独立单元组件内部所有板块安装、板块间接缝密封均在工厂内加工组装完成，分类编号按工程安装顺序运往工地吊装，安装可与主体结构施工同步进行（相差56个楼层即可）。通常每个单元组件为一个楼层高（或二、三个楼层高）、一个分格宽，单元与单元之间采用阴阳镶嵌的结构形式，即单元组件的左右竖框、上下横框都是和相邻单元组件对插，通过对插形成组合杆，从而形成单元组件间接逢。单元组件的竖框直接固定在主体结构上，所承受的荷载是由单元组件的竖框直接传递到主体结构。2 .单元式玻璃幕墙分类单元式幕墙分横滑型和横锁型。（1）,横滑型是在下单元上框中设封口板，此封口板除了具有封口功能外，还是集水槽和分隔板（把竖框分隔为每层一个单元）。横滑型封口板嵌在下单元上框母槽内，它比上单元下框公槽大，上单元下框可以在封口板槽内自由滑动，在主体结构层间变位时原来上下一一对齐的两单元组件，在主体结构层间变位影响下，上下两层发生相对位移，这时候上单元组件不再定位在原来对齐的下单元组件上框中，而有可能局部在相邻下单元组件的上框中自由滑动，由于这种滑动，在地震中单元组件本身平面内变化比主体结构层间位移小。横滑型封口板的集水、排水功能比拟成熟，可大大提高幕墙的水密性。但这种封口板只能用于相邻两单元180度或圆弧对插，即只能用于处于一个面上的组件，如果两单元组件成斜线对插,封口板就无法使用，同时这种封口板搁在上框底板上,两相邻组件上框底板构造厚度局部封口板无法封口，要采用辅助封口措施（用胶带纸粘贴在竖框顶端形成底板，再注胶密封）。（2）,横锁型是在相邻上下两单元组件竖框内设自开口的内套管，内套管也互相对插，将接缝处空洞封堵，由于上下单元竖框用内套管插接，上下单元形成横向锁定，即上单元组件不能在下单元组件上框中滑动，当地震发生时，建筑物产生层间变位，同于单元竖框之间设有内套管，使其横向位移，具有规律性。当地震结束后，会自动复位，而称为横锁型。其排水方式为组件竖框集中排水3 .单元式玻璃幕墙特点(1) .平安性：板块互相插接，整体受力，等强度承载，受力形式先进合理；(2) .变位吸收：板块互相插接，板块活动量比框架幕墙还要大，所以吸收幕墙的变形能力比框架幕墙更强；(3) .密封性能：利用建筑雨幕原理密封，采用多道三元乙丙胶条及多腔等压原理密封，密封性能好，可控性高，具有良好的排水功能；(4) .保温等综合性能：幕墙本身的保温处理与幕墙一体处理，在工厂内完成，幕墙自身保温指数高，交界处理整体性好；(5) .内视效果：结构装配感强，工厂内生产平整度高，观感档次高；(6) .施工条件：可与土建结构交叉作业，同时施工。
