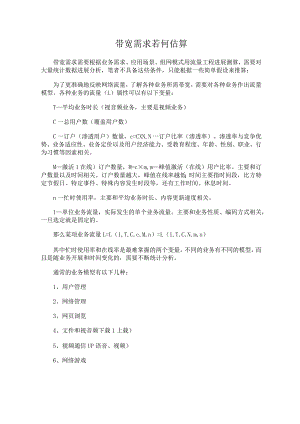

带宽需求若何估算带宽需求需要根据业务需求、应用场景、组网模式用流量工程进展测算，需要对大量统计数据进展分析，笔者不具备这些条件，只能根据一些简单假设来推算：为了更准确地反映网络流量，了解各种业务所需带宽，需要对各种业务作出流量模型。各种业务的流量（L）属性可以有以下变量：T平均业务时长（视音频业务，主要是视频业务）C一总用户数（覆盖用户数）C一订户（渗透用户）数量，c=CXN,N一订户比率（渗透率）。渗透率与竞争优势、业务适应性、业务定价以及用户经济能力、受教育程度、年龄、性别、职业、行为习惯等因素相关。M激活1在线）订户数量，M=c×m,m峰值激活（在线）用户比率。主要和订户数量以及时间相关。订户数量越大，峰值在线率越低；时间主要指时间段，比方特定节假日、特定事件、特殊内容发生时段等，还有工作时间、休息时间。n一忙时使用率，主要和平均业务时长、内容更新速度相关。1单位业务流量，实际发生的单个业务流量。主要和业务性质、编码方式相关，一旦选定就是固定的。那么某项业务流量L=L（1,T,C,c,M,n）=L（1,T,C,N,m,n）其中忙时使用率和在线率是最难掌握的两个变量，不同的业务有不同的模型，而且是随业务开展和时间变化的，需要不断统计分析。通常的业务模型有以下几种：1、用户管理2、网络管理3、网页浏览4、文件和视音频下载1上载）5、视频通信UP语音、视频）6、网络游戏7、IPTV（含VOD、时移电视）用户管理、网络管理是运营商自己内部的两项业务，占用的流量是基本固定的。语音通信的忙时使用率和激活订户数量主要取决于用户本身需求，已经有足够多的传统话务理论研究和实际统计数据。其他业务那么与网络内容的提供、资费策略和用户需求之间的平衡相关，是经常变化的，是个交互的过程，需要经常统计分析、归纳调整。流量模型应该分级一一骨干层、会聚层、接入层，因为流量是逐级会聚、逐级收敛的，每层都要有适宜的流量。比方接入层收敛比是3/5,会聚层收敛比是1/2,总收敛比就是3/10。下面首先对接入层流量模型进展分析。接入按50户一个节点考虑。各种业务流量模型：1、互联网（宽带接入、浏览网页）：渗透率：N=10%订户数：C=CXN=5户。峰值在线率：=80%,忙时点击率n=30%1二0.5MbPS,每个网页浏览的平均数据速率按每个网页0.IMkByte（文字、图片）=0.8Mbit,封装以后IMbit,点击后显示时间不超过2s计算（2s下载），每次点击需要的速率大约0.5Mbps那么Ll=IXcXmXn=O.5×5×80%×30%×3=l.8Mbps2、下载渗透率：N=8%,是上网用户的一局部，按4/5计算。订户数：c=CXN=4户在线率：n=80%忙时并发率：m=80%l=5Mbps（3小时下载1部5.4GByte的高清电影）1.2=5×4×80%×80%×3=38.4Mbps渗透率N=6%,按上网用户的3/5考虑订户数：C=CXN=3户在线率：n=70%忙时并发率：m=50%I=IOMbps（10秒发送一封带IOM附件的邮件）1.3=3XlOX70%X50%X3=3L5Mbps4、网络游戏渗透率：N=4%,是上网用户的一局部，按2/5计算。订户数：C=CXN=4户在线率：n=80%忙时并发率：m=30%l=2Mbps（考虑到下一代游戏大量采用实景图像，比方环游世界、遨游太空、赛车等）。L4=2×80%×30%×3=2.88Mbps5、IPTV渗透率：N=8%,和上网用户有局部不重叠订户数：C=CXN=4户在线率：m=80%忙时并发率：n=50%视频业务实时性和连续性要求很高。忙时重合率是内容热度和资费的函数，也是节目时长的函数，目前没有现成的数学模型，也很难有固定的数学模型，由于广电系统宽带上网的优势主要在视频服务，视频节目时间又很长，因此忙时重合率取较高值80%。I=IOMbps每个激活的AVS或H.264编码的视频数据流量1.5=4×10×80%×50%×3=48Mbps渗透率：N=10%,和上网用户关联度不大，但肯定会有重叠。订户数：C=CXN=5户在线率：m=100%,本来没有在线率，为了和其他业务一致。忙时通话率：n=30%,最繁忙时段用户同时通话的比率。视频通信和语音通信有很大不同一一语音通信是两个方向轮流占有信道的，还有通话间歇；视频通信双方图像始终显示，因此两个方向的流量在通信持续期间基本恒定。假定下一代视频通信图像码率是2M,那么双向共4M,语音流量可以忽略。1=4Mbps1.6=l×2×100%×30%=2.4Mbps7、视频监控渗透率N=2%o订户数：c=C×N=lP在线率：n=100%,全天候实时监控。忙时使用率：m=100%与监控方式有关，如果集中存储，流量始终不连续，就应该是100%,如果本地存储，循环监控，流量就是间歇的。此处取前者）l=2Mbps1.7=2×l=2Mbps总流量是L=L1+L2+L3+L4+L5+L6+L7=126.98Mbpso以上是从统计角度按低渗透率计算出来的流量需求。还需要考虑单个用户的极限流量需求：用户按3口之家设定，极限情况下每人一个高清视频流（IOMX3）、一个高速下载（5MX3）、一个高速上载（5MX3）；可视（2M）；视频监控（2M）；按照TDD双工模式总共64M。其它应用带宽远低于视频和高速下载，而且在上述应用情形下一般不会同时发生，因此可以在64M范围内涵盖。以此确定单台终端设备最低有效接入速率不能低于64M。再考虑到订户居住可能较集中，比方5个订户集中在一个单元，从工程角度考虑，不能用多个接入设备为不同订户服务，即单局端台设备需要满足50户节点的总流量，因此单台局端设备最低有效接入速率不能低于126.98MbpsO宽带渗透率在不同住宅会有很大差异，可以从OTO0%（完全可能，比方广电自己的住宅区，平均能到达20%就不错了。因此还需要考虑平均渗透率和高渗透率的情况。为简单起见，不再重复上述过程，把结论列在下表中：低渗运E率覆盖用户订户渗透率在线率忙时使用率单位数据量单位时长单位业务流量流量说明业务C（个）c（个）VmnMByte（秒）1(Mbps)L(Mbps)网页浏览50510%80%30%0.120.51.8每订户3口人下载50I8%80%80%540010800538.4每订户3口人上载5036%70%50%10101031.5每订户3口人游戏5024%80%30%22.88每订户3口人IPTV5048%80%50%1048每订户3口人可视5024%100%30%42.4视频监控5012%100%100%22总计126.98平均渗透率覆盖用户订户渗透率在线率忙时使用率单位数据量单位时长单位业务流量流置说明业务C（个）c（个）11nMByte（秒）1(Mbps)L(Mbps)网页浏览501020%70%30%0.120.53.15每订户3口人下载50714%70%80%540010800558.8每订户3口人上载50612%60%50%10101054每订户3口人游戏5048%70%30%25.04每订户3口人IPTV50816%70%50%1084每订户3口人可视50510%100%20%44视频监控5036%100%100%26总计214.99高淳逮E率覆盖用户订户渗透率在线率忙时使用率单位数据量单位时长单位业务流量流量说明业务C（个）c（个）mnWByte（秒）1(Mbps)L(Mbps)网页浏览5050100%40%30%0.120.59每订户3口人下载502550%50%80%5400108005150每订户3口人上载502040%50%50%101010150每订户3口人游戏501530%30%30%28.1每订户3口人IPTV504080%40%50%10240每订户3口人可视504080%100%10%416视频监控502550%100%100%250总计523.1根据上表，极限情况下50户节点的局端带宽需求要高于623.IMbps0现在的GEPON有效可用带宽是856M,如果再考虑到以太网的效率，640M应该是比较有保障的。也就是说，1个PON口（OLT）只能满足一到两个（上表中的速率是TDD双工方式的速率，GEPON是全双工方式）50户节点的需求。除非采用FnH方式，GEPON相对于千兆光纤收发器没有任何优势。考虑到今年9月IOGEPON的标准就会正式完成，3-5年后应该可以成熟应用了。因此还有另一种组网方案，那就是采用IOGEPON。IOGEPoN有保证的带宽应该大于6400M,在双向完全不对称的应用情况下可以为10个100%渗透的50户节点提供服务；在双向应用完全对称的情况下，折算到TDD方式相当于带宽12800M,可以为20个100%渗透的50户节点提供服务。此时EoC局端的最低有效接入速率必须保证在640M（不低于IOGEPONONU）以上，实现方式可以是单台单信道，也可以是单台多信道捆绑，还可以是多台分布式。若何考虑物理层速率当采用OFDM调制时，数据荷载子载波是总子载波数的80-90%,在一个数据帧内净荷载占60-90%（帧头、帧尾、纠错、间隔、定时等都要占用荷载），还要考虑加密、MAC层效率等因素，实际有效速率大约只能占物理层速率的50-80%o下一代技术物理层（WiFi、HPNA、MOCA、Homeplug）基本都是1G,而且只有IG物理层速率才能保证640M有效速率，因此播送电视接入网物理层速率应该选IG0若何考虑物理带宽在目前技术和网络条件下QAM调制指数不宜超过1024=210,也就是调制效率不超过IObit/Hz。照此推算，IGbPS物理层速率需要IoOMHZ物理带宽，也就是一个信道的工作带宽需要100MHz。如果滤波器的滚降系数是1.15,那么一个信道占用的带宽就是115MHz0为了降低成本，局端可以采用信道捆绑方式，如果采用4信道捆绑，每个信道30MHZ就够了。终端只要满足一户极限速率64Mbps即可,如果在较差的条件下有效速率只占物理层的50%,那么物理层速率就是128Mbps,当调制效率是6bitHz64QAM）时物理带宽需要128/6=21.3MHz,工作带宽需要21.3义L15=24.5MHz,取24MHZo考虑到广电系统宽带用户总体能到达20%就不错了，因此还有大量窄带需求。为降低成本，可以使终端速率在IMbPS以下（除少数视频之外的大多数应用都可以满足）。此时取较高调制效率IObit/Hz,物理带宽只需100kHz.oXPON技术的上行可用带宽从系统上行传输总带宽中减去各种系统运行开销就是上行可用带宽。它与系统中包含的ONU数量、DBA（动态带宽分配）算法的轮询周期、承载业务的类型以及各业务所占比例等都有很大关系。EPON和GPON都是宽带接入技术，承载的业务以IP数据业务为主。下面将分别计算EPON和GPON在包含32个ONU,轮询周期为750s的情况下，承载纯IP业务时的上行可用带宽。EPON的上行线路速率是1.25Gbits,因为采用了8B/10B线路编码,每IObit中有8bit有效数据，所以其有效上行传输总带宽为IGbits,即IoooMbit/s。EPON上行的系统运行开销及其占总带宽的比例如下：* 用于突发接收的物理层开销:约3.5%;* 以太网帧的封装开销:约7.4%;* MPCP（多点控制协议）和0AM（运行管理维护）协议开销:约2.9%;* DB算法造成的剩余时隙（即缺乏以传输一个完整以太网帧的时隙）浪费：约0.6%;EPON上行总开销为上述开销之和，约为144Mbits,可用带宽约为856Mbits（EPIOoOMbit/s-144Mbits）。上行线路速率为L244Gbits的GPON,采用NRZ编码，上行总带宽为1.244Gbit/s,即1244Mbit/s。GPON上行的系统运行开销及其占总带宽的比例如下：* 用于突发接收的物理层开销:约2.0%;* GEM（GPON封装方法）帧和以太网帧的封装开销:约5.8%;* PLOAM（物理层运行管理维护）协议开销:约2.1%;WBA算法剩余时隙引入额外的封装开销（GPoN中允许分割帧，当剩余时隙缺乏以传输一个完整的以太网帧时，该以太网帧可以被分割成多个GEM帧传输，但每段分割的帧都要再额外增加一个新的GEM帧头）：约0.8%;GPoN上行总开销为上述开销之和，约为133Mbits,可用带宽约为llllMbits（p1244Mbits-l33Mbit/s）O
