型式试验申请所需文件目录——自动扶梯和自动人行道.docx

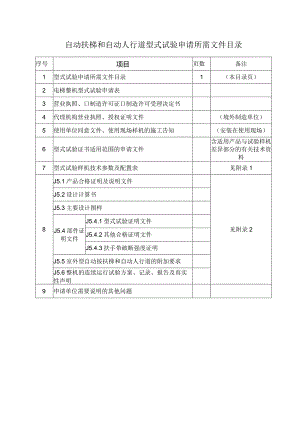

自动扶梯和自动人行道型式试验申请所需文件目录序号项目页数备注1型式试验申请所需文件目录1（本目录页）2电梯整机型式试验申请表3营业执照、口制造许可证口制造许可受理决定书4代理机构营业执照、授权证明文件（境外制造单位）5使用单位同意文件、使用现场样机的施工告知（安装在使用现场）6型式试验证书适用范围的申请文件含适用产品与试验样机差异部分的有关技术资料7型式试验样机技术参数及配置表见附录18J5.1产品合格证明及说明文件见附录2J5.2设计计算书J5.3主要设计图样J5.4部件证明文件J5.4.1型式试验证明文件J5.4.2其他合格证明文件J5.4.3扶手带破断强度证明J5.5室外型自动按扶梯和自动人行道的附加要求J5.6整机的连续运行试验方案、记录、报告及真实性声明9申请单位需要说明的其他问题表J-3型式试验样机技术参数及配置表产品品种产品名称名义速度HlZs倾斜角O提升高度口自动人行道（/）m使用区段长度口自动扶梯（/）m梯路传动方式链条传动口齿条传动工作类型口普通型口公共交通型工作环境口室内口室外踏面类型梯级（/）口踏板口胶带特殊功能无（/）可用于输送口购物车口行李车其它：驱动主机型号数量1台2台驱动主机与梯级（踏板、胶带）之间的连接方式布置型式自动扶梯和倾斜自动人行道口独立机房内上置机房内中置机房内口下置机房内水平自动人行道口独立机房内口上置机房内驱动主机制造单位名称减速器型式减速比减速装置制造单位名称电机型号额定功率kW额定电压V额定电流A额定转速r/min绝缘等级电机制造单位名称附加制动器型号数量1组2组结构型式口棘轮棘爪式口重锤式口制动靴式口制造单位名称控制系统启动方式手动启动自动启动节能运行方式待机停止运行口待机低速运行口能量回馈控制柜型号制造单位名称调速器型号制造单位名称控制装置型号制造单位名称电气安全装置安全电路型号功能制造单位名称可编程电子安全相关系统型号SlL等级见附录7制造单位名称材料型号主弦杆型式制造单位名称支撑距离m型号规格设计抗拉强度kN制造单位名称梯级（踏板、胶带）链型号规格设计抗拉强度kN制造单位名称扶手带型号规格设计抗拉强度kN制造单位名称梯级（踏板、胶带）宽度mm材料名称型式防滑等级制造单位名称滚轮主轮型号规格制造单位名称辅轮型号规格制造单位名称围裙板表面材质表面处理方式制造单位梳齿支撑板表面材质防滑等级制造单位名称楼层板表面材质防滑等级制造单位名称附件J自动扶梯和自动人行道型式试验要求J5条规定的技术资料J5.1产品合格证明及说明文件(1)产品质量合格证明文件，包括合格证(含数据报告，注H-3)、产品质量证明书等；(2)安装自检合格报告(或者竣工验收报告)；(3)安装使用维护说明书；(4)制动和传动部件检查调整说明(包括：工作制动器、附加制动器、驱动系统、梯路传动系统)；(5)输送购物车和行李车的有关说明；J5.2设计计算书(1)直接驱动梯级(踏板、胶带)的传动部件抗断裂强度计算；(2)工作制动器和梯级(踏板、胶带)驱动装置之间安全系数的计算；(3)公共交通型驱动主机和控制柜的功率计算；(4)桁架挠度计算或者测试报告；(5)有载自动人行道制动距离计算；(6)自动人行道胶带及接头强度计算及试验报告；J5.3主要设计图样(1)产品图纸目录、总图、主要受力结构件图、机构部件装配图；(2)部件设计图纸(包括：围裙板防夹装置图纸，梳齿板图纸，梯级(踏板)总装图纸，桁架各主要断面图纸，桁架过渡段图纸、自动扶梯或胶带式自动人行道倾斜到水平区段的导轨图纸)；(3)±建布置图；(4)电气原理图、端子连接图及符号说明；(5)楼层板的防倾覆机械装置设计图样。J5.4部件证明文件(1)驱动主机、控制柜、梯级、踏板、梳齿支撑板、楼层板、梯级或踏板链、滚轮、含有电子元件的安全电路和可编程电子安全相关系统型式试验报告和证书复印件。(2)驱动主机、控制柜、梯级、踏板、胶带、驱动链、梯级或踏板链、滚轮、扶手带、扶手玻璃、接触器、接触器式继电器、电线电缆、各安全开关、含有电子元件的安全电路和可编程电子安全相关系统的出厂合格证复印件或其他合格证明文件；(3)用于公共交通型自动扶梯和自动人行道的扶手带破断强度试验报告。J5.5室外型自动扶梯和自动人行道附加要求(1)机械结构的防锈措施；(2)电气元器件外壳防护等级；(3)防冻措施(寒冷地区适用)；(4)零部件和材料的选择；(5)防积水措施；(6)防油污染措施；(7)导线选择及布置；(8)重要部件的防水或密封措施；(9)防漏电保护措施；(10)根据使用环境条件采取的其他措施。J5.6整机的连续运行试验记录与报告普通型自动扶梯、自动人行道连续运行试验累计运行时间为240h,且单次运行时间不小于12h。公共交通型自动扶梯和自动人行道连续运行试验累计运行时间为480h,且单次运行时间不小于24h；
