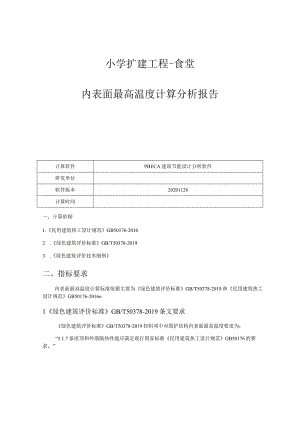

小学扩建工程-食堂-内表面最高温度计算分析报告.docx

小学扩建工程-食堂内表面最高温度计算分析报告计算软件PBECA建筑节能设计分析软件研发单位软件版本20201126计算时间一、计算依据1.民用建筑热工设计规范GB50176-20162 .绿色建筑评价标准GB/T50378-20193 .绿色建筑评价技术细则二、指标要求内表面最高温度计算标准依据主要为绿色建筑评价标准GB/T50378-2019和民用建筑热工设计规范GB50176-2016o1绿色建筑评价标准GB/T50378-2019条文要求绿色建筑评价标准GB/T50378-2019控制项中对围护结构内表面最高温度要求为：“5.1.7条屋顶和外墙隔热性能应满足现行国家标准民用建筑热工设计规范GB50176的要求。”2民用建筑热工设计规范GB501762016要求2.1 外墙的要求外墙在给定两侧空气温度及变化规律的情况下，外墙内表面最高温度应符合表1的要求:表1外墙内表面最高温度的限值房间类型自然通风房间空调房间重质围护结构（D22.5）轻质围护结构（DV2.5）内表面最高温度0i,maxte,maxti+2ti+32.2 屋顶的要求屋顶在给定两侧空气温度及变化规律的情况下，屋顶内表面最高温度应符合表2的要求:表2屋顶内表面最高温度的限值房间类型自然通风房间空调房间重质围护结构（D22.5）轻质围护结构（DV2.5）内表面最高温度i,maxte,maxti+2.5ti+3.5表中Oi,max围护结构内表面最高温度（C）,应按民用建筑热工设计规范附录C3中的规定计算；te,max累年日平均温度最高日的最高温度（C）；ti室内空气温度（C）。三、模拟概述1原理概要围护结构外墙和屋顶的传热过程，通常视为一维非稳态无内热源的导热问题，计算方法采用数值分析法，计算方程如下。首先建立常物性、无内热源的一维非稳态导热的内部微分方程,微分方程的求解可采用有限差分法，按下式计算：（1）数学模型:P内等=EJ=L235(2)初始条件：t(x,)=y(x)=l,2,3.,n(2)(3)边界条件：x=O-1¾)=0(0()-1(,)(3)X=LLh蜜=1t(L,)-(T1()(4)式中：Pj,Cj,j一分别为第j层材料的密度、比热和导热系数；U0室外空气对流表面换热系数，取19.0W(m2-K)；1室内空气对流表面换热系数，取8.7W(nK)；TO()室外空气综合温度，单位；Tl()室内空气温度，单位C；按民用建筑热工设计规范GB50176-2016第3.3.2条的规定取值；fj(x)第j层初始温度，单位；1.构件总厚度，mmo(4)室外综合温度逐时值：TO(T)=Te(T)+陪式中：Te()一室外空气逐时温度，单位,可按民用建筑热工设计规范GB50176-2016附录光盘中选取。PS外表面太阳辐射吸收系数，可按民用建筑热工设计规范GB50176-2016选取。I()表面法向太阳总辐射强度(包括直射和散射)，单位Wm2°可按民用建筑热工设计规范GB50176-2016附录光盘中选取；其次，对传热过程进行数值求解。软件采用有限差分法，通过建立节点的有限差分方程，采用迭代法对热平衡微分方程及导热微分方程进行求解。2参数设置根据民用建筑热工设计规范GB50176-2016的条文及附录要求，进行边界条件及计算参数的设置。2.1边界条件1）外表面：第三类边界条件，室外空气逐时温度按照本规范附录BOl条的规定取值，对流换热系数19.0W（m2K）；2）内表面：第三类边界条件，室内空气温度按照本规范第3.3.2条的规定取值，对流换热系数8.7W（m2-K）；3）其它边界：第二类边界条件，热流密度OW11R2.2温度参数1）室内温度：26。按民用建筑热工设计规范GB50176-2016第3.3.2条的规定取值。2）室外空气逐时温度及太阳辐射，按民用建筑热工设计规范GB50176-20I6附录A的备注选取。四、模拟分析本项目为计算包的内表面最高温度。1室内外逐时温度图1室内外空气逐时温度24小时曲线图室内自然通风温度4室外温度2太阳总辐射照度表表3太阳总辐射照度表（Wm2）时刻南东西北水平O-1-2-3-4535.7072.0336.8819.9666.006102.78191.3195.2863.12190.007187.92303.16156.19124.49342.808263.19404.48194.20157.03512.209352.20432.37234.31191.24686.6010425.71386.60265.98218.28824.9011458.60278.62278.62229.36891.7012429.53261.85392.93215.90851.1013356.60226.88464.59186.97733.5014258.73182.94465.34149.89558.1015166.80139.81371.22112.90362.901672.1576.04224.8941.71175.10177.537.2011.894.4512.6018-1920-2122233材料热工参数表4材料热工参数参考依据材料名称干密度(Kgm3)导热系数W(mK)蓄热系数W(m2K)J修正系数选用依据Q使用部位难燃型挤塑聚苯板350.0300.271.20屋面重庆市公共建筑节能(绿色建筑)设计标准(DBJ50-052-2020)、重庆市工程建设标准居住建筑节能65%(绿色建筑)设计标准(DBJ50-071-2020)增强型改性发泡水泥保1800.0550.901.25外墙/热桥柱/热桥梁/重庆市公共建筑节能温板A型热桥过梁/热桥楼板(绿色建筑)设计标准(DBJ50-052-2020)、重庆市工程建设标准-居住建筑节能65%(绿色建筑)设计标准(DBJ50-071-2020)难燃型挤塑聚苯板350.0300.271.15地面重庆市公共建筑节能(绿色建筑)设计标准(DBJ50-052-2020)、重庆市工程建设标准-居住建筑节能65%(绿色建筑)设计标准(DBJ50-071-2020)五、计算结果1屋顶本项目屋面内表面最高温度的详细计算过程如下所示：表5屋面主体层3材料构造材料汇总表屋面主体层3厚度导热系数蓄热系数热阻值热情性指修正系数每层材料名称(mm)W(mK)W(m2-K)l(m2K)/W标D=R.S碎石、卵石混凝土230040.01.51015.3600.0260.411.00水泥砂浆20.00.93011.3700.0220.241.00难燃型挤塑聚苯板40.00.0300.2701.1110.301.00SBS改性沥青防水卷材4.00.2309.3700.0170.161.00水泥砂浆20.00.93011.3700.0220.241.00页岩陶粒混凝土130030.00.6308.1600.0320.261.00钢筋混凝土120.01.74017.2000.0691.191.00屋面主体层3各层之和274.01.302.80屋面主体层3热阻Ro=Ri+R+Re=1.45(m2-K)WRi=0.11(m2*K)/W;Re=0.04(m2K)W屋面主体层3传热系数K=lRo=0.69W(m2K)太阳辐射吸收系数P=0.70轻质或重质重质差分时间步长（分钟）51.1 屋面主体层3.空调房间OOQooO6 5 4 3 2 1SsO123456789IO11121314151617181920212223时刻表6屋面主体层3内外壁面温度逐时值一空调房间时刻01234567891011外壁面35.3534.1833.1732.2331.3831.3532.5735.0338.6843.3748.4953.18内壁面27.2227.2227.2127.2027.1927.1727.1527.1327.1127.0827.0627.05时刻121314151617181920212223外壁面56.4858.0157.6755.6752.4748.5145.4443.0141.0239.3637.9336.67内壁面27.0327.0327.0427.0527.0727.1027.1327.1627.1927.2127.2227.231.2 屋面主体层3自然通风房间室内外壁面温度分布图.J. .l.l.O 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23时刻表7屋面主体层3内外壁面温度逐时值一自然通风房间时刻O1234567891011外壁面35.6334.4633.4532.5231.6731.6432.8535.3138.9743.6548.7753.46内壁面35.7435.5135.2735.0634.8934.7634.6834.6734.7234.8234.9735.16时刻121314151617181920212223外壁面56.7658.2857.9455.9552.7448.7845.7143.2841.2939.6438.2136.95内壁面35.3835.6135.8436.0636.2436.3836.4736.4936.4536.3436.1935.991.3 结论表8屋面主体层3内表面最高温度判定屋面主体层3房间类型最高温度限值结论空调房间27.2328.50满足要求自然通风房间36.4938.70满足要求2外墙本项目外墙内表面最高温度的详细计算过程如下所示：表9填充墙2材料构造材料汇总表填充墙2每层材料名称厚度(mm)导热系数W(m-K)蓄热系数W(m2K)热阻值(m2K)/W热惰性指标D=R.S修正系数水泥砂浆5.00.93011.3700.0050.061.00增强型改性发泡水泥保温板A型45.00.0550.9000.6550.591.25水泥砂浆20.00.93011.3700.0220.241.00蒸压加气混凝土砌块626725（外墙灰缝3mm）200.00.2803.4900.7142.491.00水泥砂浆20.00.93011.3700.0220.241.00填充墙2各层之和290.01.423.63填充墙2热阻Ro=Ri+R+Re=1.57(m2K)VJRi=OJl(m2*K)/W;Re=0.04(m2*K)W填充墙2传热系数K=lRo=0.64lW(m2K)太阳辐射吸收系数P=0.70轻质或重质重质差分时间步长（分钟）52.1 东向外墙2.1.1 东向填充墙2.空调房间室内外壁面温度分布图室内 心室外IIIIIIIIIllll I I I I I I I IO12345678 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23时刻表IO东向填充墙2内外壁面温度逐时值一空调房间时刻O1234567891011外壁面31.8830.9830.3529.7029.1030.5834.2238.5443.1246.2347.1145.66内壁面26.8126.8126.8126.8226.8226.8126.8126.8026.8026.7926.7826.77时刻121314151617181920212223外壁面45.7445.6844.9343.6041.3238.3536.6735.6834.9534.3533.7033.04内壁面26.7626.7526.7526.7426.7526.7526.7626.7726.7826.7926.8026.812.1.2 东向填充墙2-自然通风房间室内外壁面温度分布图50 -室内 心室外表11东向填充墙2内外壁面温度逐时值一自然通风房间时刻O1234567891011外壁面32.1431.2530.6229.9729.3730.8634.4938.8243.4046.51473945.93内壁面35.2434.7134.2233.7933.4633.2533.1833.2533.4533.7734.1934.68时刻121314151617181920212223外壁面46.0145.9545.2043.8741.5838.6236.9435.9535.2234.6133.9733.30内壁面35.2135.7436.2336.6636.9937.2037.2837.2237.0236.7036.2835.792.2 西向外墙2.2.1 西向填充墙2.空调房间室内外壁面温度分布图时刻表12西向填充墙2内外壁面温度逐时值一空调房间时刻O1234567891011外壁面31.9031.0030.3729.7129.1129.6931.4733.9636.4539.3042.2244.48内壁面26.8226.8326.8426.8526.8526.8526.8426.8426.8326.8226.8126.80时刻121314151617181920212223外壁面48.9752.8254.2052.0347.2839.9136.8935.7434.9934.3833.7333.06内壁面26.7926.7826.7726.7626.7626.7626.7626.7726.7826.8026.8126.822.2.2 西向填充墙2-自然通风房间室内外壁面温度分布图时刻表13西向填充墙2内外壁面温度逐时值一自然通风房间时刻O1234567891011外壁面32.1631.2730.6429.9929.3929.9731.7534.2436.7339.5842.4944.76内壁面35.2634.7334.2433.8233.4933.2933.2233.2833.4833.8134.2234.71时刻121314151617181920212223外壁面49.2453.0954.4752.3047.5440.1837.1536.0135.2534.6433.9933.33内壁面35.2435.7636.2536.6837.0037.2137.2837.2237.0236.7036.2935.802.3 结论表14填充墙2内外壁面温度判定填充墙2房间类型最高温度限值结论东向空调房间26.8228.00满足要求东向自然通风房间37.2838.70满足要求西向空调房间26.8528.00满足要求西向自然通风房间37.2838.70满足要求六、结果汇总1屋面汇总表15屋面主体层3内表面最高温度计算汇总表屋面主体层3房间类型最高温度限值结论空调房间27.2328.50满足要求自然通风房间36.4938.70满足要求2外墙汇总表16填充墙2内表面最高温度计算汇总表填充墙2房间类型最高温度限值结论东向空调房间26.8228.00满足要求东向自然通风房间37.2838.70满足要求西向空调房间26.8528.00满足要求西向自然通风房间37.2838.70满足要求
