小学扩容建设工程-食堂_绿色建筑背景噪声计算分析报告.docx

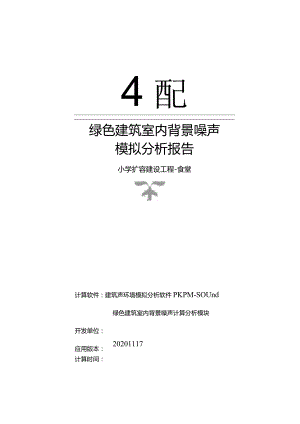

4配绿色建筑室内背景噪声模拟分析报告小学扩容建设工程-食堂计算软件：建筑声环境模拟分析软件PKPM-SOUnd绿色建筑室内背景噪声计算分析模块20201117开发单位：应用版本：计算时间：绿色建筑室内背景噪声计算分析报告项目名称：项目地址：建设单位：设计单位：施工单位：规范标准参考依据：1、绿色建筑评价标准GB/T50378-20192、民用建筑隔声设计规范GB50118-20103、建筑隔声评价标准GB/T50121-20054、建筑声学设计手册（中国建筑工业出版社出版，中国建筑科学研究院建筑物理研究所主编，出版时间1987.07）5、建筑隔声设计一空气声隔声技术（中国建筑工业出版社出版，康玉成主编，出版时间：2004.10）6、民用建筑热工设计规范GB50176-20167、建筑隔声与吸声构造08J931一.建筑概况1.1 基本信息城市：建筑类型：公建建筑朝向：东偏北7.94度建筑层数：地上3层，地下O层建筑物高度：13.50m1.2 层高汇总表表1层高汇总表标准层实际楼层层高(In)标准层1A-LOlF4.50标准层2A-L02F4.50标准层3A-L03F4.501.3 建筑轴测图二.指标要求针对建筑室内背景噪声性能的评价标准主要为绿色建筑评价标准GB/T50378-2019第5.1.4条第一款控制项及第526条评分项的要求,评价分值8分。具体条目如下：5.1.4条第一款主要功能房间的室内噪声级应满足现行国家标准民用建筑隔声设计规范GB50118中的低限要求。【控制项】5.2.6采取措施优化主要功能房间的室内声环境，评价总分值为8分。【评分项】1噪声级达到现行国家标准民用建筑隔声设计规范GB50118中的低限标准限值和高要求标准限值的平均值，得4分；2达到高要求标准限值，得8分。三.计算原理允许噪声级是室内噪声容许标准，一般可以用NR评价曲线或A声级来规定。NR评价曲线是人为规定的各频带(从低频到高频)噪声声压级曲线，往往用它检查哪些频带的噪声有问题。在通常的声级范围内，A声级与人们对声源响度的主观感觉有良好的相关性，使用简便，是被广泛采用的单值评价方法。本项目根据民用建筑隔声设计规范GB50118的要求，使用A声级作为考察指标，综合考虑了组合构件的隔声量、房间吸声、孔洞缝隙及多噪声源的影响，最终确定室内的背景噪声值。3.1 单个构件的分频隔声量不同围护结构的隔声性能有好有坏，而构件隔声性能一般采用实验室测量的方法，不过在设计阶段，无法获得实际的测量数据。于是目前常用的方法主要有：公式计算法、类比法。3.1.1 公式法公式法可分为理论公式及经验公式。哈里斯、理查逊、久我新一等都提出了相关的理论公式，这些公式的隔声量与面密度m和频率f相关。而经验公式都是加进了实践的因素，即包括实验室测定、现场测定、主观评估、判断等研究成果，它比理论公式接近实际，已不再是完全符合质量定律中的假定条件。但这些经验公式的基本变量还是质量m与频率f,所以这类公式还是以质量定律为基本理论的隔声量经验计算式,是理论上的质量定律向实践的延伸。康玉成在建筑隔声设计一空气声隔声技术书中，整理了前人大量的经验公式,并总结出了更加符合实际情况的经验公式，这个经验公式对轻、重两种构件进行区分，该经验公式如下：R=23Igwz+1Ilgf-41(m>200kgm2)R=131gm+Illgf-18(m<200kgm2)式中，m面密度，kgm2；f-频率,Hz03.1.2 类比法各类声学书籍、文献几乎都附录了各种不同类型建筑围护构件的空气声隔声量实测数据，本文选取了几本权威的声学手册、图集：建筑声学设计手册、建筑隔声设计一空气声隔声技术、建筑隔声与吸声构造08J93L将实际构件与声学手册、图集或权威的检测报告中的实测数据类比，将文献中的实测数据作为实际构件的隔声量。3.2 组合墙的分频隔声量3.2.1 组合隔声量透声系数是指在给定频率和条件下，经过分界面（墙或间壁等）的透射声能通量与入射声能通量之比。一般指两个扩散声场间的声能传输，否则应具体说明测量条件。透声系数按照下式计算：=IO-OIR式中，透声系数；R隔声量,dB。由于外围护结构是由多个构件组合而成，即在墙上带有门、窗。一般地说，门窗的隔声量要比均质密实的墙差，因此组合墙的隔声量经常比墙体本身的隔声量低，在等传声度的原则下，组合墙的平均透声系数为：一zsr=ESi式中,7一组合墙平均透声系数；r.组合墙上各构件的透声系数；S一组合墙上各构件的面积，m2；则组合墙的平均隔声量为：-0.1 R=101g=101g式中，R组合墙的平均隔声量，dB；R组合墙上各构件的隔声量，dB;3.2.2 房间吸声量吸声量又称等效吸声面积。与某表面或物体的声吸收能力相同而吸声系数为I的面积。一个表面的等效吸声面积等于它的吸声系数乘以其实际面积。物体在室内某处的等效吸声面积等于该物体放入室内后，室内总的等效吸声面积的增加量。单位为平方米。房间总吸声量A由下式确定：A=ZaiSi式中，A一房间总吸声量，m2；«i一材料的吸声系数，在不同声音频率下的值不同；Si室内围护结构的面积，户，这里包括内墙、内窗、地板和天花板。3.2.3 有效隔声量声音通过围护结构构件传入室内后，室内噪声水平不只是入射声级与构件隔声量的差值，还与室内各构件的表面吸声状况、构件面积大小等相关。因此组合墙的隔声量需要进行修正，根据建筑声学设计计算房间的外围护结构组合后的实际有效隔声量。计算公式如下：R“效=/?+10Ig式中，效一组合墙的有效隔声量,dB；天一组合墙的平均隔声量，dB；A一房间总吸声量，m2；Si一组合墙上各构件的面积，源；3.3 组合墙隔声量单值评价通过上述计算，可以得到组合墙的分频的隔声量，接下来需要将其转换为单值，才能进一步进行背景噪声计算。将分频隔声量转换为单值有多种方法，比如平均隔声量法，即取六个中心频率隔声量的算术平均值；还有以500HZ或550HZ的隔声量作为单值评价。但这些方法并不能对各种构件的隔声性能作统一比较，且与人对隔声性能的主观判定有一定差距，于是就有了计权隔声量法，即隔声指数法。计权隔声量是用构件的隔声频率特性曲线，与标准折线（参考曲线）相比较而得出的，折线走向规定为：IOo-400HZ时为9dB/oct,400-1250HZ时为3dB/oct,1250-315OHZ时为平直,如图2所示。图2空气声隔声的参考曲线特征图将已知构件的隔声频率特性曲线绘制在坐标纸上，其横纵坐标比例与标准折线比例相同，可以用1/3倍频程，也可以用1/1倍频程的坐标,将标准折线（空气声隔声参考曲线）与组合墙隔声曲线相互对照，对准两图的频率坐标，并沿垂直方向上下移动，直至满足以下两个条件：1 .当为1/3倍频程坐标时：(1)移动后空气声基准隔声曲线与组合墙隔声曲线相比较，各频率在移动后标准曲线之下不利偏差的总和不大于32dB;(2)组合墙隔声频率特性曲线的任一频带的隔声量在移动后标准曲线之下不利偏差的最大值不大于8dB;2 .当为1/1倍频程坐标时：(1)移动后空气声基准隔声曲线与组合墙隔声曲线相比较，各频率在移动后标准曲线之下不利偏差的总和不大于10dB;(2)组合墙隔声频率特性曲线的任一频带的隔声量在移动后标准曲线之下不利偏差的最大值不大于5dB;然后，从500HZ处向上作垂线与移动后标准曲线相交，通过交点作水平线与隔声频率特性曲线图的纵坐标相交，则交点即为所求的500HZ下空气声隔声计权隔声量。将3.2章节计算的不同频率的有效隔声量，用计权隔声量法得到组合墙的单值隔声量，作为空气声隔声的单值评价量，用于计算室内的背景噪声值。3.4 孔和隆隙一个隔声结构的孑侨口缝隙对其隔声性能有很大的影响。孔和转隙的影响主要决定于它们的尺寸和声波波长的比值。如果孔的尺寸大于声波波长时，透过孔的声能可近似认为与孔的面积成正比。由于孔洞的透声系数为1,隔声量为零，所以哪怕是很小的孔洞其透声也很大，从而成为隔声的薄弱环节，故需要考虑其影响。将孔洞看成组合墙的一个构件，通过321章节的平均透声系数公式,能得到如下公式:,_qSq+S工=So+Sl式中，r考虑孔洞后组合墙透声系数；ro一孔洞的透声系数，取1；ri-组合墙的透声系数，由R有效得到；SO孔、缝隙的面积,m2；S一组合墙的面积，nr；通过换算得到考虑孔洞后，组合墙的实际的隔声量：R实际=0g=10lgT-31XIU+do通常窗和墙之间有05Cm左右的缝隙，该处缝隙会用材料填实。考虑到填充材料并不一定具备较好的隔声性能，因此认为该处为窗墙间链隙。于是尻为0005m乘以外窗周长。3.5多噪声源影响值两个以上独立声源作用于某一点，产生噪声的叠加总声压级。通过下述公式计算得到：ZP2(01.p=10lg-2L=10lg(10而)式中，Lp总声压级，dB（八）；Pi一考察点i的声压，Pa；Po基准声压，在空气中PO=2xl()-5Pa；1.p1一考察点i的声压级，ClB（八）e四、模拟计算民用建筑隔声设计规范GB50118-2010对、住宅、教育、医疗、旅馆、办公、商业、图书馆、其它的主要功能房间，都给出了不同的噪声级限值要求，于是需要对本项目的房间类型与规范中的房间类型进行匹配。本项目考察的典型房间及匹配的房间类型如下表所示：表2典型考察房间及其允许噪声级楼层房间名称参考建筑类型参考房间类型允许¥艮声级低限要求dB（八）高限要求dB（八）A-LOlF房间RMO1021旅馆餐厅昼W55/夜W55昼W45/夜W45接下来将上表中考察的房间，按照参考房间类型进行分类，由于背景噪声设计考察最不利的房间，本报告书将输出全部房间的计算结果，但只输出最不利房间的计算过程，计算过程及结果如下：4.1 餐厅(旅馆)4.1.1 典型考察房间本项目房间类型为餐厅(旅馆)的最不利考察房间如下：A-L01F：房间RMolo21图3房间类型为餐厅(旅馆)的最不利考察房间4.1.2 噪声源设置声源1 :（昼55/夜第樨1:（昼55/夜45）声源1 :餐厅室内噪声：（昼35/夜30）声源1 :（昼55/夜45）声源1 :（昼55/夜45）计算室内背景噪声时需设置噪声源，噪声源可分为邻近噪声源与室内噪声源。室内噪声源及邻近噪声源根据用户自定义。房间类型为餐厅的最不利考察房间的噪声源如下表所示：表3典型考察房间噪声源设置楼层房间名称室内噪声源邻近噪声源声源类型室内噪声值声源名称声源位置声源类型声源噪声值A-LOlF房间RMO1021生活噪声昼35/夜30声源1外墙交通噪声昼55/夜45餐厅最不利考察房间的噪声源如下图所示。A-L01F：房间RMOlo21图4最不利典型考察房间的噪声源设置注：根据声环境质量标准GB3096-2008的规定，昼间时段为6hH2h,夜间时间为22h-6h04.1.3 单个构件的分频隔声（1）填充墙2填充墙2为：水泥砂浆（5.0mm）+增强型改性发泡水泥保温板A型（45.0mm）+水泥砂浆（20.0mm）+蒸压加气混凝土砌块626725（外墙灰缝3mm）（200.0mm）+水泥砂浆(20.0mm)o表4填充墙2材料构造厚度(皿)材料密度(kgm3)面密度(kg/面)水泥砂浆5.01800.009.0增强型改性发泡水泥保温板A型45.0180.008.1水泥砂浆20.01800.0036.0蒸压加气混凝土砌块626725(外墙灰缝3mm)200.0725.00145.0水泥砂浆20.01800.0036.0总计290_234.1注：材料密度来自于民用建筑热工设计规范(GB50176-2016)0根据用户自定义，按照第3.1.2章的类比法，考察该构造在不同频率下的空气声隔声量。采用和该墙体结构相近的墙体隔声量数据，作为填充墙2在不同频率下的空气声隔声量。根据噪声与振动控制工程手册马大猷主编，所选类比的材料构造为：加气混凝土双层墙。表5填充墙2不同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz填充墙237.041.050.051.066.066.0(2)内墙填充墙6内墙填充墙6为：水泥砂浆(20.Omm)+建筑隔墙用轻质条板(板厚120mm)()+水泥砂浆(20.0mm)。表6内增填充墙6材料构造厚度(mm)材料密度(kgm5)面密度(kg11r)水泥砂浆20.01800.0036.0建筑隔墙用轻质条板(板厚2120mm)一917.00_水泥砂浆20.01800.0036.0总计40一72.0注：材料密度来自于民用建筑热工设计规范(GB50176-2016)0根据用户自定义，按照第3.1.2章的类比法，考察该构造在不同频率下的空气声隔声量。采用和该墙体结构相近的墙体隔声量数据，作为内墙填充墙6在不同频率下的空气声隔声量。根据噪声与振动控制工程手册马大猷主编,所选类比的材料构造为：加气混凝土双层墙。表7为堵填充墙6力;同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz内增填充墙637.041.050.051.066.066.0外窗3外窗3为：铝窗,6Low-E+12A+6C双银LOW-E中空玻璃透射比0.62。根据用户自定义，按照第3.1.2章的类比法，考察该构造在不同频率下的空气声隔声量。采用和该窗结构相近的窗隔声量数据，作为外窗3在不同频率下的空气声隔声量。根据噪声与振动控制工程手册马大猷主编，所选类比的材料构造为：6+100A+6中空玻璃。表8外窗3不同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz外窗332.038.040.045.050.052.0(4)外门2BACKUPTEST外门2BACKUPTEST为：木(塑料)框单层实体门。根据用户自定义，按照第3.1.2章的类比法，考察该构造在不同频率下的空气声隔声量。采用和该门结构相近的门隔声量数据，作为外门2BACKUPTEST在不同频率下的空气声隔声量。根据噪声与振动控制工程手册马大猷主编，所选类比的材料构造为：国标J649隔声门M1。表9外表BACKUPTEST不同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz外门2BACKUPTEST21.026.235.545.043.552.5(5)内门2BACKUPTEST内门2BACKUPTEST为：木(塑料)框单层实体门。根据用户自定义，按照第3.1.2章的类比法，考察该构造在不同频率下的空气声隔声量。采用和该门结构相近的门隔声量数据，作为内门2BACKUPTEST在不同频率下的空气声隔声量。根据噪声与振动控制工程手册马大猷主编，所选类比的材料构造为：国标J649隔声门M1。表10内门2BACKUPTEST不同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz内门2BACKUPTEST21.026.235.545.043.552.5(6)透光幕墙2透光幕墙2为：隔热铝合金型材Kf=5.8W(m2.K)(窗框窗洞面积比20%),6中透光LOW-E+12A+6透明。根据用户自定义，按照第3.1.2章的类比法，考察该构造在不同频率下的空气声隔声量。采用和该透明幕墙结构相近的透明幕墙隔声量数据，作为透光幕墙2在不同频率下的空气声隔声量。根据噪声与振动控制工程手册马大猷主编，所选类比的材料构造为：6+100A+6中空玻璃。表11透光幕墙2不同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz透光幕墙232.038.040.045.050.052.0(7)层间楼板3层间楼板3为：钢筋混凝土(120.0mm)。表12层间楼板3材料构造厚度(Inm)材料密度(kgm3)面密度(kg11f)钢筋混凝土120.02500.00300.0总计120一300.0注：材料密度来自于民用建筑热工设计规范(GB50176-2016)0根据用户自定义，按照第3.1.1章公式法的经验公式法考察该构造在不同频率下的空气声隔声量。该构造的综合面密度计算为：m=0.120*2500=300.0kgm2200kgm2根据经验公式：R=23Igw+lllg,-4l计算结果如下：表13层间楼板3不同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz层间楼板339.042.445.749.052.355.6(8)非周边地面3非周边地面3为：细石混凝土(40.0mm)+水泥砂浆(20.0mm)+难燃型挤塑聚苯板(50.0mm)+SBS改性沥青防水卷材(3.0mm)+水泥砂浆(20.0mm)+钢筋混凝土(100.0mm)o表14非周边地面3材料构造厚度(mm)材料密度(kgm3)面密度(kg/而)细石混凝土40.02500.00100.0水泥砂浆20.01800.0036.0难燃型挤塑聚苯板50.035.001.8SBS改性沥青防水卷材3.0900.002.7水泥砂浆20.01800.0036.0钢筋混凝土100.02500.00250.0总计233一426.4注：材料密度来自于民用建筑热工设计规范(GB50176-2016)0根据用户自定义，按照第3.1.1章公式法的经验公式法考察该构造在不同频率下的空气声隔声量。该构造的综合面密度计算为：m=0.040*2500+0.020*l800+0.050*35+0.003*900+0.020*1800+0.100*2500=426.4kgm2>200kgm2根据经验公式：R=231gw+lllg-41计算结果如下：表15非周边地面3不同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz非周边地面342.645.949.252.555.859.14.1.4 组合墙的分频隔声量(1)组合隔声量组合墙由墙、窗、门、楼板、屋顶、天窗等组成，下表为房间类型为餐厅的各个房间组合墙上各个构件不同频率下的隔声量：表16组合墙上各构件不同频率下的隔声量(dB（八）)房间名称声源名称构造名称面积(Itf)125Hz250Hz500Hz1000Hz2000Hz4000Hz房间RM01021声源1填充墙283.3437.0041.0050.0051.0066.0066.00外窗360.4832.0038.0040.0045.0050.0052.00外门2BACKUPTEST6.4821.0026.2035.5045.0043.5052.50根据本报告第321章节的组合隔声量的计算方法，计算得到房间类型为餐厅的各个房间组合墙的组合隔声量。计算结果如下表：表17各房间组合墙不同频率下的组合隔声量(dB（八）)房间声源名称125Hz250Hz500Hz1000Hz2000Hz4000Hz房间RMolO21声源131.5136.7542.3747.3352.1555.35(2)房间吸声量下表为房间类型为餐厅,各个房间的内围护结构使用的面层材料在不同频率下的吸声系数：表18面层材料在各频率下的吸声系数房间构造名称面层材料125Hz250Hz500Hz1000Hz2000Hz4000Hz房间RM01021内墙填充墙6混凝土(水泥抹面)0.010.010.020.020.020.03内门2BACKl-PTEST木门0.160.150.100.100.100.10填充墙2混凝土(水泥抹面)0.010.010.020.020.020.03外窗3普通玻璃0.350.250.180.120.070.04外门2BACKl'PTEST木门0.160.150.100.100.100.10层间楼板3混凝土(水泥抹面)0.010.010.020.020.020.03透光幕墙2普通玻璃0.350.250.180.120.070.04非周边地面3混凝土（水泥抹面）0.010.010.020.020.020.03根据本报告第322章节的吸声量的计算方法，将上表的吸声系数和各围护结构面积代入房间进行计算得到各房间的吸声量,如下表所示：表19各房间吸声量A（肝）计算结果房间构件面积（Itf）125Hz250Hz500Hz1000Hz2000Hz4000Hz房间RMO1021内墙填充墙6116.251.161.162.332.332.333.49内门2BACKUPTEST4.800.770.720.480.480.480.48填充墙283.340.830.831.671.671.672.50外窗360.4821.1715.1210.897.264.232.42外门2BCKUPTEST6.481.040.970.650.650.650.65层间楼板3269.242.692.695.385.385.388.08透光幕墙241.8514.6510.467.535.022.931.67非周边地面3269.242.692.695.385.385.388.08总计851.6845.0034.6634.3128.1723.0527.36（3）有效隔声量根据本报告第323章节的有效隔声量的计算方法，计算得到房间类型为餐厅，各个房间组合墙的有效隔声量。计算结果如下表表20各房间组合墙不同频率下的有效隔声量（dB（八）房间声源名称125Hz250Hz500Hz1000Hz2000Hz4000Hz房间RMolO21声源126.2730.3835.9640.0644.0147.954.1.5 组合墙隔声单值评价量根据上面表格计算出的组合墙有效隔声量数据，根据倍频程的计算原理，用第3.3章节的计权隔声量法确定组合墙的计权隔声量，将此值作为空气声隔声单值评价量。下图为房间RMOlO21的计权隔声频率特性曲线图，如下图所示。9gS.Q一1*,/互寺的件研声蟀笊ma一本中国豆再的件有笠漏声拿谀-10-201252504005001000125020004000Ooooooo654321隔声里(d三频率(HX)声源1计权隔声频率特性曲线图图5A-LO1F房间RMO1021的计权隔声频率特性曲线图根据上图的结果，取移动后的标准曲线500HZ处的隔声量为计权隔声量其计算结果如下：表21各房间组合墙不同频率下的有效隔声量(dB（八）)房间声源名称移动后的标准曲线在500HZ处的空气声隔声单值评价房间RMOlo21声源140.064.1.6 窗墙缝隙对隔声的影响组合墙上的窗墙缝隙将对隔声量产生较大影响，根据本报告书第3.3章节的计算公式，可以得到考虑窗墙缝隙后的组合墙的实际隔声量，计算结果如下表：表22各房间考虑窗墙缝隙后组合墙的实际隔声量(dB（八）)房间声源名称窗墙间隙(m)外窗周长(m)窗墙间隙面积(Itf)组合墙面积(Itf)实际隔声量房间RMOIo21声源10.00588.20.441150.325.24.1.7 多噪声源影响值各个房间的背景噪声值由多个邻近噪声源与室内噪声源共同影响，根据从本报告书第3.5章节的计算公式，可以计算出各房间的室内背景噪声，计算结果如下：表23各房间室内背景噪声计算结果(dB（八）)房间时段声源名称声源位Jt邻近噪声源值组合墙实际隔声量邻近声源影响值室内噪声源值室内背景噪声房间昼间声源1外墙55.025.229.835.036.1RM01021夜间声源1外墙45.025.219.830.030.44.1.8小结表24房旬类型为餐厅(旅馆)的考察房间达标情况小结(dB（八）)楼层房间时段室内背景噪声低限限值平均限值高限限值达标情况A-LOlF房间RM01021昼间36.1W5550W45达到高限要求夜间30.4555045达到高限要求五.分析结论通过第4章节，对不同的参考房间类型进行背景噪声计算，得到典型考察房间的室内背景噪声计算结果，如下表所示:表25典型考察房间达标情况总结(dB（八）)楼层房间参考房间类型时段室内背景噪声低限限值限值高限达标情况得分A-LOlF房间RMO1021餐厅(旅馆)昼间36.15545达到高限要求8夜间30.45545达到高限要求通过对本项目进行室内背景噪声计算分析，针对绿色建筑评价标准GB/T50378-2019的达标情况如下：所有参与计算的主要功能房间的室内背景噪声均满足民用建筑隔声设计规范GB50118中的高限限值的要求，达到了绿色建筑评价标准GB/T50378-2019中5.1.4条第一款控制项的要求；也达到了5.2.6条评分项的要求，得8分。
