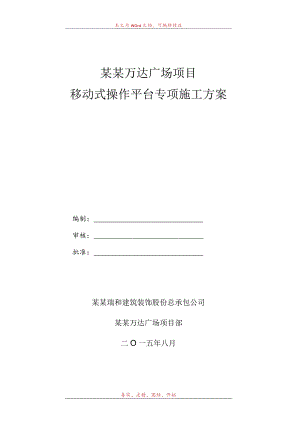

本文为WOrd文档，可编辑修改某某万达广场项目移动式操作平台专项施工方案编制：审核：批准：某某瑞和建筑装饰股份总承包公司某某万达广场项目部二O一五年八月务实、求精、团结、开拓三、脚手架方案选择四、脚手架的材质及搭设要求五、移 动式操作平台的构 造、搭设及使用要求33171111819工程概况二、编制依据六、操作平台搭设流程及要求八、脚手架搭设的劳动力安排九、脚手架的检查与验收十、脚手架搭设安全技术措施H、脚手架拆除安全技术措施十二、脚手架使用安全十三、环境保护措施一、工程概况1.1整体概况某某万达广场项目位于某某市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A、B两个地块，A地块主要为商业、甲级写字楼、酒店；B地块为住宅。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万m2。A地块总建筑面积总面积：.98m2,其中地上：.58m2,地下：77008.4m2；大商业、写字楼地下负二层、地上35层；酒店、商铺S-C/S-D为地下一层，其中酒店地上17层。B地块总建筑面积总面积：.64m2,其中地上：.09m2,地下：89958.55m2；共12栋住宅，地下室负一层、住宅1#、2#、3#、5#、10#栋地上31层，6#、8#、9#、11#栋地上34层，4#栋地上33层,7#、12#栋地上30层。1.2分项工程概况本工程移动操作平为便于现场正圆、长街的2楼侧帮骨架焊接，施工方便需焊制移动外挑式脚手架。搭设高度根据各楼层层高而定(比楼层低2000Inm)，操作而满铺脚手板。区域层号层高(In)大商业步行街IF5.7m2F3m3F3m二、编制依据1、本工程施工组织设计；2、建筑施工计算手册江正荣著中国建筑工业出版社；3、建筑施工手册中国建筑工业出版社；4、建筑结构荷载规范GB50009-202*中国建筑工业出版社;5、建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社；6、建筑施工门式钢管脚手架安全技术规范JGJI28-202*中国建筑工业出版社；7、建筑施工安全检查标准JGJ59-202*中国建筑工业出版社。8、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001o9、本工程相关设计蓝图；三、脚手架方案选择移动式操作平台主要用于室内墙面装饰施工、顶棚施工、临时结构施工，必须能承受施工过程中操作人员、机具及材料等传来的荷载。本工程考虑到施工工期、质量和安全要求，故在选择方案时.，充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理；2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性及便于施工；3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；4、综合以上几点，操作平台的搭设，还必须符合建筑施工安全检查标准(JCJ59-202*)检查标准要求；5、结合以上设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验,决定采用门式架及悬挑式架体移动操作平台。四、脚手架的材质及搭设要求1、门架采用MF1219,门架及其配件的规格、性能及质量应符合现行行业标准门式钢管脚手架(JGJ76-202*)的规定。2、水平拉接杆、封口杆、扫地杆、剪刀撑，采用小48X3.Omm钢管，相应扣件规格为48mm03、钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁使用有硬伤(硬弯、砸扁等)及严重锈蚀的钢管。4、连接外径48mm钢管的扣件的性能、质量应符合现行国家标准钢管脚手架扣件(GB15831-202*)的规定，连接钢管的扣件应有明显标记并按照现行国家标准钢管脚手架扣件(GB15831-202*)中的有关规定执行。五、移动式操作平台的构造、搭设及使用要求1.用扣件式钢管搭设的移动式操作平台主要用于室内墙面装饰施工、顶棚施工、临时结构施工，必须能承受施工过程中操作人员、机具及材料等传来的荷载。2 .按规范及施工组织设计的要求对钢管、扣件、板材、轮子等进行检查验收，不合格产品不得使用。3 .经检查合格的材料应按品种、规格分类堆放整齐、平稳的放在地面上，装饰装修完成的地坪面要有成品保护措施。4 .移动式搭设要求：1）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的l3o2）剪刀撑搭接长度不应小于Im,应采用不少于3个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mmo3）移动式操作平台四个立面必须设置剪刀撑，斜杆与地面的倾角宜为45°,剪刀撑斜杆的接长宜采用搭接，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mio5 .注意事项：1）底部移动的轮子在架体投入使用时，应当设置锁止装置，限制平面上移动的至少3个自由度。6 ）架体移动时，上部应没有作业人员。7 ）如果上部全封闭后影响施工，必须有一部分位置敞开时，如作业人员在敞开部位作业，应当系挂安全带，按照高挂低用的原则系挂安全带。8 ）决不允许攀登杆件上下。6.使用过程中的要求：1）高处作业，发现有缺陷和隐患时,必须及时解决；危及人身安全时，必须停止作业。2）高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。3）拖动操作平台时，应设5m警戒区，并应派专人现场指挥。严禁在操作平台上有人时机械拖动。4）移动式操作平台上人作业前，应将中间立柱与地面之间垫实，避免四个轮子直接传力。5）禁止配电线路穿越移动式脚手架操作平台，或沿平台拉设。6）平台上操作人员不得超过2个，堆放的材料、机具等不得超重。六、操作平台搭设流程及要求：（一）门架式移动操作平台门式钢管脚手架搭设的工艺流程为：扫地杆固定脚轮一自一端起立门架并随即装交叉支撑（板）f装水平架f装抛撑f装剪刀撑f照上述步骤，逐层向上安装f铺脚手板f装设顶部栏杆f扎安全。以下为门架的构造要求：1、地基（脚手架承载平面）本工程脚手架落地部位为室内楼地面，以保证承载能力能够满足脚手架的承重要求(具体计算数据参阅脚手架计算书)。2、门架移动式操作平台搭设2步，搭设高度为3.8米。门架宽度：1.2米；跨距：L80米;步高：1.93米；(1)门架步距跨距，符合现行的行业标准门式钢管脚手架(JGJ128-202*)的规定，并与交叉支撑规格配合。(2)门架安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应按要求检查并调整其水平度与垂直度。(3)不配套的门架与配件不得混合使用于同一脚手架。3、配件(1)交叉剪刀支撑、水平架或脚手板应紧随门架的安装及时设置。(2)门架的四周均应设置交叉支撑并应与门架立杆上的锁销锁牢。(3)上、下根门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径l2mm0(4)在操作层上连续满铺与门架配套的挂扣式脚手板，扣紧挡板，防止脚手板脱落和松动。(5)连接门架与配件的锁臂、搭钩必须处于锁住状态。(6)水平架或脚手板应在同一步内连续设置，脚手板应满铺。(7)栏板(杆)、挡脚板应设置在脚手架操作层周圈、门架立杆的内侧。(8)底步门架的立杆下端脚轮必须有足够承载力。4、拉接件(1)拉接杆、剪刀撑必须与脚手架同步搭设。(2)水平拉接杆应设于门架立杆内侧，剪刀撑应设于门架立杆外侧并连牢。(3)上部门架利用外伸来接杆件与主体结构连接。(4)门架下部采用架外斜支撑对门架整体起扶持稳固作用。(5)剪刀撑设置应符合下列规定：1)剪刀撑在脚手架外侧每边均要设置;2）剪刀撑按照脚手架外围宽度设置；3）剪刀撑应采用扣件与门架立杆扣紧，4）剪刀撑斜杆采用搭接，搭接长度不小于600mm,搭接处应采用两个扣件扣紧。4）水平拉接杆设置应符合以下规定：1）在每层门式架顶部立柱内侧设置两道水平拉接杆；2）设置纵向、横向水平拉接杆应连续，并形成水平闭合圈；3）在脚手架的底部门架下端应加封口杆，门架的内、外两侧应设通长扫地杆；4）水平拉接杆应采用扣件与门架立杆扣牢。5.扣件加固件与门架采用扣件连接时应符合下列规定：1）扣件规格应与所连钢管外径相匹配。2）扣件螺栓拧紧扭力矩宜为5060Nm,并不得小于40Nm。3）各杆件端头伸出扣件盖板边缘长度不应小于100nIn1。七、脚手架计算书1一立杆；2一立杆加强杆；3-横杆；4-横杆加强杆计算门架的几何尺寸图1、脚手架参数脚手架搭设高度为2.8米(室内)，门架型号采用MFI219,钢材为Q235。扣件连接方式:单扣件；搭设尺寸为：门架的宽度b=L2米，门架的高度h=1.930米，步距L90米，跨距1=1.8米。门架hl=L536米,h2=0.100米，bl=0.750米。门架立杆采用48.0X3.5nun钢管，立杆加强杆采用26.8X2.5mm钢管，脚手架搭设高度2.8m。2、荷载参数本工程为室内使用门式脚手架，外部环境影响几乎没有，不考虑风压和风荷载。3、地基参数地基类型:混凝土地面；4、荷载计算作用于脚手架的荷载包括静荷载、活荷载。D静荷载计算静荷载标准值包括以下内容：a.脚手架自重产生的轴向力(kNm)门架的每跨距内，每步架高内的构配件及其重量分别为：MF12191幅0.22妹N交叉支撑2副2X0.040=0.080kl横杆1步1设0.08×4/2=0.16kN连接棒2个2×0.006=0.012kN合计0.476kN经计算得到，每米高脚手架自重合计NGkl=0.238kNmb.拉接杆、剪刀撑和附件等产生的轴向力(kNm)剪刀撑采用26.8X2.5nun钢管，按照1步1跨设置，每米高的钢管重计算:tg=(1×1.950)/(1×1.830)=1.0662×0.015×(l×1.830)cosa(l×1.950)=0.041kN/m；水平拉接杆采用42.0X2.5nun钢管，按照1步1跨设置，每米高的钢管重为：0.024X(1X1.830)/(1X1.950)=0.023kN/m；每跨内的直角扣件1个，旋转扣件2个，每米高的钢管重为：(1X0.0135+2X0.0145)/1.950=0.022kN/m；每米高的附件重量为0.020kN/m；经计算得到，每米高脚手架拉接杆、剪刀撑和附件等产生的轴向力合计NGk2=0.106kN/m；脚手板0.35kNm2;静荷载标准值总计为NG=0.344kN/m×18m+0.35kNm2×2.7m2=7.137kN;2)活荷载计算活荷载为操作平台施工荷载作用于一根门架产生的轴向力标准值总和；装饰工程荷载查规范取NQ=2.0kNm2;5、立杆的稳定性计算：作用于一根门架的轴向力设计值计算公式(不组合风荷载)N.2H+ANq其中NG每米高脚手架的静荷载标准值，NG=0.354kNm;NQ脚手架的活荷载标准值，NQ=2.OkN/m；H脚手架的搭设高度，H=2.8m。经计算得到，N=3.99kNo因脚手架为敞开式，风荷载影响很小，故不考虑；门式钢管脚手架的稳定性按照下列公式计算NM其中N作用于一根门架的轴向力设计值；Nd根门架的稳定承载力设计值(kN)；一根门架的稳定承载力设计值按以下公式计算NdAfi=，/4/=+/i%其中一门架立杆的稳定系数，由长细比kho/i查表得到，中二0.308；k调整系数，k=l.13；i-门架立杆的换算截面回转半径，i=l.52cm；I一门架立杆的换算截面惯性矩，1=11.12cm4;h门架的高度，h=1.9m;IO一门架加强杆的截面惯性矩，IO=L42cm4;Al门架立杆的截面面积，Al=4.89cm2;hl一门架加强杆的高度，hl=1.54m;Il一门架立杆的截面惯性矩，11=12.19cm4；A-根门架立杆的截面面积，A=19.56cm2;f一门架钢材的强度设计值,f=205.00Nmm2o经计算得到，Nd=123.5kN>10.79kNo立杆的稳定性计算N<Nd,满足要求！(二)悬挑式操作平台1、制作方案(1)、采用50*100*5方钢焊接制作，工作平台面积为300OnIm*1700mm=5.1M2,底座面积6.6M2,承载主体是220Onlm*300Omm*300OninI长方体钢架结构，工作平台县桃长度1700mm,用三根50*50*5角钢斜撑，在长方体钢架上，将工作平台重力传至底座，底座在悬挑平台的反方向加设70Omm*300Onml的配重底座，同样二根50*50*5角钢斜拉在长方体钢架上，将底座的配重压力重心释重于底座部位的地面。（2）、配重沙箱采用50*50*5的角钢焊制，五面采用木工板封闭内填黄沙加重，黄沙重量为500公斤。（3）、移动平台连接采用50*50*5角钢焊制成三角形保持稳定性。（4）、梯子采用50*50*5角钢焊制，连接平台工作面与平台底部。（5）、护栏采用3*3*3方钢焊制，制作成三面活动式护栏。2、平台计算1、次梁设计次梁选用槽钢14制作。4.0m长钢平台设5道次梁，焊接在主梁凹槽内（主梁侧加140x70x8垫板）,其间距为Lomo10槽钢截面特性:重量0.14kNm,Wx=84.5cm3,h=140mm,b=58mm0（1）荷载计算依据JGJ80-91规范，永久荷载中的自重，铺板以0.4kNm2计；施工活荷载（均布）以1.5KNm2计；另外，本设计考虑增加集中施工荷载，按混凝土料斗容量0.2m3,荷载5kN设计。永久荷载分项系数1.2,可变荷载分项系数1.4。落叶松板50mm厚0.4xlXL2=0.48kNm14槽钢0.14xl.2=0.168kNm施工荷载（均布）1.5×1×1.4=2.1kN/mq=2.748kNm施工荷载（集中）p=5×1.4=7kN（2）内力计算计算简图见图1集中荷载处于最不利位置（在次梁跨中）M=q12+pl=×2.748×2.22+×7×2.2=5.51kNm抗弯强度计算f=138Nmm2</=215Nmm2满足要求。2、主梁设计选用槽钢16,其截而特性为：重量0.205kNm,Wx=140.9×103,h=160mm,b=65mm1、荷载及内力计算主梁均布荷载：16槽钢0.205×1.2=0.246kN/m栏杆、密目0.115xl.2=0.138kN/m300×30mm木挡板0.072×1.2=0.086kN/mq=0.47kNm次梁（L）传递荷载，计算简图见图2、图3Pl（Ll传）=kNP2（L2传）=kNP3处于主梁最不利位置，在L3上，且在L3边缘0.6m处（混凝土料斗中心距主梁0.6m）P3（L3传）=kNkN.mkN.mRA=RB=kN（2）强度计算满足要求3、铺板设计选用4m长，50mm厚落叶松板，板宽不小于250mm,并以螺栓与槽钢相固定。计算简图见图4铺板自重及施工荷载：q=0.4×1×1.2+1.5×1×1.4=2.58kNm集中荷载：P=5×1.4kN2.07kN.m3、移动工作平台抗倾度安全系数验算(1)、工作平台抗倾度安全系数验算(2)、平台预计荷载重量二两名操作人员的体重80Kg每人X2+小型工具和使用的施工材料IlOKg=270Kg、前梁利出1.7M,底座后梁长度为0.7M,对前支架中心倾度力距为M倾二平台荷革重量270Kg×l.7=459KgM、后支架配重重量二前梁长度1.7m+(前梁长度1.7m一后梁长度0.7m)XzTA邦CAX平台预计荷载270Kg后梁长度0.7m=1042Kg、搞倾安全系数K=M抗/M倾=1042/459=2.27>2=1042Kg*<*o曲¥G米OGla三r*o*r*oWG刈Gl*o-OgllooooosH_oss11_ossIl_OSS11OSS()木凳式操作平台木凳式移动操作平台采用木方、模板钉制而成，木凳适用于层高2.9米及3.6米层高砌筑、抹灰使用；一个木凳仅限一人操作，木凳木凳高L2米，长L2米，宽0.5米，木凳具体制作方法详见下图。木凳长边方向立面图木凳短边方向立面图八、脚手架搭设的劳动力安排1、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。2、脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。九、脚手架的检查与验收1、脚手架搭设完毕，应按规定对脚手架工程的质量进行检查，经自检合格后，请总包、监理、管理公司验收合格后，挂牌方可使用。2、装修架搭设好后，应由单位工程负责人组织技术安全人员进行检查验收。4、脚手架工程的验收，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。(1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；(2)抛撑是否按要求搭设，脚手架在移动到施工位置后是否按要求恢复到原位；(3)垂直度及水平度是否合格。十、脚手架搭设安全技术措施1、脚手架移动时必须距离临边一定距离，并派专人看护。2、移动时禁止有人或物，以防坠落。3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹短、塑料短混用。5、严禁脚手板存在探头板，铺设脚手板及作业时，应尽量使施工荷载内、外传递平衡。6、严格控制施工荷载，脚手板不得集中堆料施荷，且每边均匀堆放，施工荷载不得大于2kNr112,确保较大安全储备。7、作业层设置可靠的防护栅栏、挡脚板，防止坠落物体伤人。十一、脚手架拆除安全技术措施1、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。2、拆架程序应遵守由上而下，先搭后拆的原则。3、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。4、拆抛撑时，应用临时撑支住，然后才能拆除。5、拆架时严禁碰撞脚手架附近电源线，以防触电事故。6、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。7、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运,分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。8、输送至地面的杆件，应及时按类堆放，整理保养。9、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。十二、脚手架使用安全1、脚手架挂检查合格牌（绿色、黄色）后方可正常使用（其中黄牌使用时需系安全带）。2、凡患有高血压、心脏病、贫血病、癫痫病，以及经医生检查不适应高空作业的人员，不得从事高空作业。3、按规定搭设合格的上下通道或爬梯，保证施工人员安全上下，严禁施工工人从脚手架上爬上爬下。4、脚手架不能兼作卸料平台使用，卸料平台应单独进行计算、设计、搭设，并不得与施工用脚手架相连接。5、施工过程中需要移动脚手架时，人员必须下来后，方可进行移动。6、在脚手架上进行带电作业时：1）作业前对所有设备、工具和电缆进行检查；2）必须带绝缘手套进行带电作业；3）电缆用架空（保证绝缘），防止直接接触脚手架；4）指定专人进行监护，发现问题立即整改。7、在脚手架进行动作业时：1）填报动火作业申请，经签字确认后方可施工；2）检查脚手架与附近的易燃物并做好防护（移开或防火布覆盖）；3）脚手架上配上灭火器，灭火器放置牢靠；4）指定专人看护。十三、环境保护措施1、门式脚手架进场后统一放置在制定堆放处，安装、拆除过程中扣件放在小桶中，避免扣件上的油污污染地面。2、脚手架安装和拆除过程中，做好每天的工完场清工作。3、吸烟应到吸烟亭，烟头应放置在指定的容器中，不得随意丢弃。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.IK在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
