关于执行《云南石化机柜间施工管理标准化细则》的通知-20150412.docx

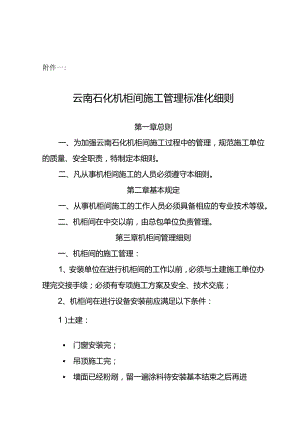

附件一:云南石化机柜间施工管理标准化细则第一章总则一、为加强云南石化机柜间施工过程中的管理，规范施工单位的质量、安全职责，特制定本细则。二、凡从事机柜间施工的人员必须遵守本细则。第二章基本规定一、从事机柜间施工的工作人员必须具备相应的专业技术等级。二、机柜间在中交以前，由总包单位负责管理。第三章机柜间管理细则一、机柜间的施工管理：1、安装单位在进行机柜间的工作以前，必须与土建施工单位办理完交接手续；必须有专项施工方案及安全、技术交底；2、机柜间在进行设备安装前应满足以下条件：1 )土建： 门窗安装完； 吊顶施工完； 墙面已经粉刷，留一遍涂料待安装基本结束之后再进行修补、涂刷； 地面面层（刷绿色环氧树脂漆）已经施工完，与电缆有交叉区域的抗静电地板支座已经安装且保护妥当； 室内照明系统施工完毕； 消防器材齐备； 室内卫生打扫完毕； 其它。2）安装： 机柜基础型钢已按设计及规范要求安装完毕并达安装条件； 接地系统施工完毕，接地电阻值进行检测后符合设计要求，接地系统经检查确认不会引入干扰信号。3）土建与安装的交叉施工： 机柜间安装工作基本结束后，由总包单位组织土建单位在安装单位的监护下进行抗静电地板的安装及土建收尾。 当出现联体机柜（尺寸大于机柜间门）进入机柜间时，可以采用先进柜子后安装门的方式，在搬运完机柜后应立即安装门并做好防盗措施； 机柜的固定不能采用焊接或气焊开孔，只能采用电钻开孔、螺栓连接。安装前要确认设备基础所有焊接工作都已完成，机柜安装就位后不允许再有焊接作业；3、在电缆敷设过程中，由于机柜间电缆过多，为避免给后续工作造成困扰，每根电缆敷设完毕后，及时整理固定并挂牌记录。电源电缆与信号电缆应分开，避免交叉敷设，电源电缆应使用穿线管隔离.电缆进室内后应整洁规范。4、DCS系统安全地的连接线颜色标识应为绿色，仪表地的连接线颜色标识应为黄/绿色。5、控制系统机柜间的基础应加上固定电缆的横担，把所有的电缆头都放到盖板底下，这样接完线后盖板盖上后机柜内比较整洁。二、机柜间出入管理：1、机柜间为安全重地，施工单位须建立值班门卫制度，加强进出人员的管理，非施工人员禁止入内。其它人员因公需要进入，须经施工单位同意并登记；2、被允许进入机柜间的人员，要遵守施工单位制定的机柜间的管理规定，严禁携带易燃物品进入，不得随意触碰设备，服从施工单位的管理；进入室内人员应戴鞋套保持室内清洁，禁止在机柜间内饮食。3、机柜间的施工管理单位有责任监督、纠正并制止进入人员的违章行为。4、机柜间门口应安装人体静电释放设施，人员进入前应先释放静电。三、HSE管理：1、机柜间应根据实际情况建立中交前的运行管理制度，建立安全生产岗位责任制，主要内容上墙明示。2、施工班组每天坚持安全例会制度；3、机柜间齐备消防器材，有安全防火制度，防止火灾事故发生；4、安全警示牌齐备并挂牌；5、严禁携带易燃易爆物品进入机柜间；6、机柜间内不准随意堆放各种杂物和施工垃圾，要分类、定点堆放，每日下班后要按时清扫并洒水降尘，保持室内卫生及安全通道畅通。（每日工作后应用吸尘器把灰尘吸干净）1、各机柜间应采取防止小动物进入措施，例如:关闭门窗，通往室外的电缆沟（隧道）应封堵严密等。因施工需要开的孔、洞及地沟，施工单位应按要求及时封堵、恢复；8、机柜间在设备安装完毕后，施工单位应安排专人24小时值班；9、各机柜间必须在主要出入口张贴安全通道指示图及消防设施布置图。
